XFCAM1080PHB 1080P C 接口自动对焦相机
XFCAM1080PHB 采用 Sony IMX178(C) 传感器，提供 1080P HDMI/Wi-Fi 输出，适合教学演示与日常检测。
传感器: Sony IMX178(C)
分辨率: 5MP (2592×1944)
输出接口: HDMI / Wi-Fi
帧率: HDMI: 30fps@1080P; Wi-Fi: 25fps@1080P
核心亮点
- Sony Sony IMX178(C) 传感器，提供 5MP (2592×1944) 成像
- HDMI 与 Wi-Fi 同步输出，帧率最高 HDMI: 30fps@1080P; Wi-Fi: 25fps@1080P
- 自动对焦搭配手动微调，满足基础显微观察
- SD 卡本地存储 1080P 视频 (ASF) 与 5MP 图片
- 内嵌 XCamView 实时测量工具，支持十字线、标注与图像对比
- 支持 ToupView / ToupLite 远程控制与多平台 SDK
产品详情
XFCAM1080PHB 参数规格
| 基本信息 | |
| 产品型号 | XFCAM1080PHB |
| 所属系列 | 1080P C 接口自动对焦相机 |
| 自动对焦 | 支持 |
| 传感器参数 | |
| 传感器型号 | Sony IMX178(C) |
| 传感器尺寸 | 1/1.8" (6.22×4.67mm) |
| 像元尺寸 | 2.4μm × 2.4μm |
| 最大分辨率 | 5MP (2592×1944) |
| 快门类型 | 卷帘快门 |
| 色彩类型 | 彩色 |
| 输出与性能 | |
| 输出接口 | HDMI / Wi-Fi |
| 帧率 | HDMI: 30fps@1080P; Wi-Fi: 25fps@1080P |
| 存储支持 | SD卡 |
| 软件支持 | XCamView / ToupView / ToupLite |
| 供电 | DC 12V/1A |
| 物理与环境 | |

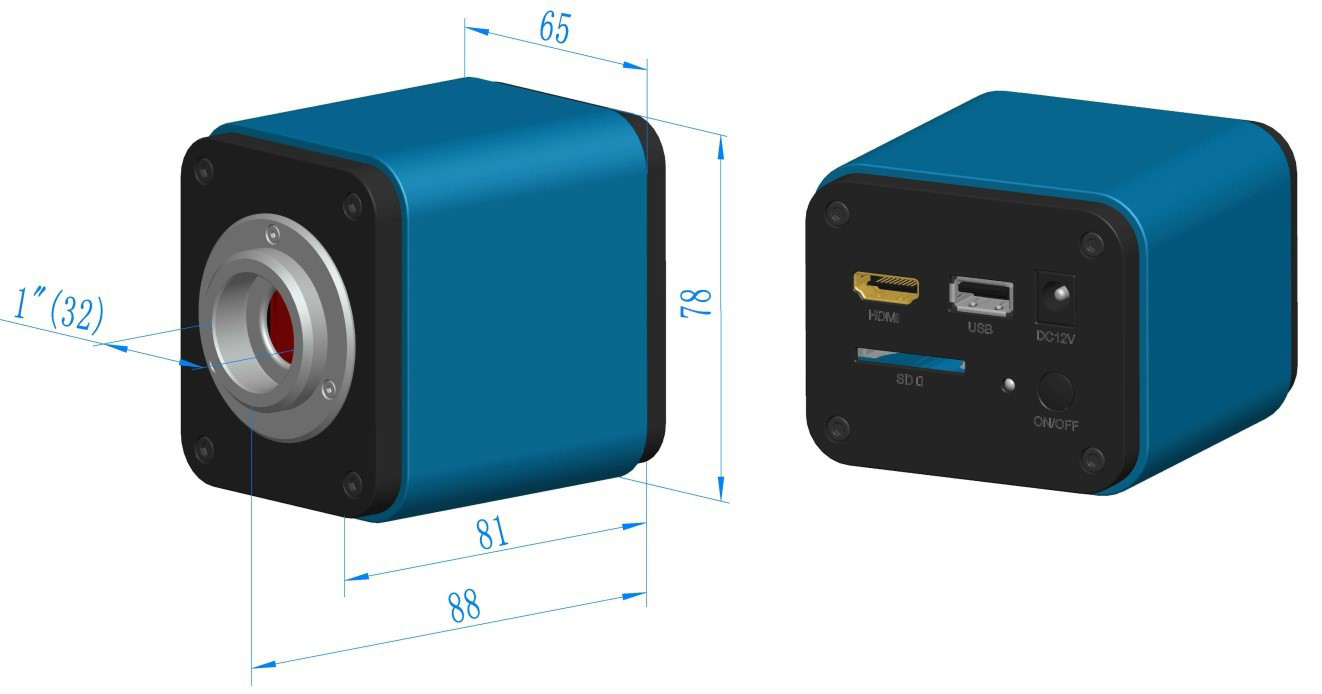

| 尺寸 | 78 × 65 × 88 mm |
| 重量 | 0.47 kg |
| 工作温度 | -10°C ~ +50°C |
| 储存温度 | |
| 工作湿度 | |
| 储存湿度 | |
| 兼容与认证 | |
| 操作系统 | Windows / Linux / macOS / Android / iOS |
| 认证 | CE / FCC / RoHS |
内置 XCamView 测量界面，可直接在 HDMI 显示器上完成测量、拍照与录像，并可通过 Wi-Fi 接入 ToupView/ToupLite。
核心功能亮点
- 可实现 5MP/2MP 图片捕获与 1080P 视频录制
- 自动寻边、自动测量功能提升测量效率
- Ultra-Fine 色彩引擎确保色彩精准再现
- CNC 铝合金外壳，耐用且散热良好
多种连接方式
HDMI 1080P 输出
直接连接大屏或教学投影，呈现 1080P60 流畅画面。
Wi-Fi 热点模式
通过 Wi-Fi 模块连接电脑或平板，ToupView 可远程操控。
SD 卡本地存储
支持 1080P 视频 (ASF) 与 5MP 图片本地保存。
USB 供电与外设
USB 端可连接鼠标或无线模块，操作灵活。
对焦与操作
- 自动对焦、手动微调与连续对焦模式覆盖教学和检测需求
- 支持十字线、标尺、刻度标注等辅助功能
- 多语言界面与语音控制，教学互动更便捷
图像处理
- 提供 Ultra-Fine 色彩算法与图像增强选项
- 图像/视频对比、缩放、冻结等工具助力讲解
- 支持 SDK 集成到第三方软件或自动化系统
1080P 流畅成像、Wi-Fi 协作与 SD 卡存储，使 XFCAM1080P 成为教学实验室和生产质检的高性价比选择。
典型应用
体视显微镜成像
体视显微镜下的观察、分析与记录
工业现场检测
工业现场检测
教学与培训
教学与培训
医学观察
病理切片、样本观察与教学演示
扩展建议
- 需要 EF 卡口镜头兼容与网络接口？ 选择 X7FCAM4K16MPA_EFL，支持 EF 镜头电子光圈控制与千兆网络协作。
- 需要更大靶面与 22MP 成像？ 升级至 X8FCAM4K22MPA_EFL，1.7" 大靶面传感器搭配 10bit ISP。
- 需要紧凑型 C 接口方案？ XFCAMTOP_MINI 系列体积更小，便于设备集成。
XFCAM1080PHB/PHD 多接口相机｜包装清单 #
标准装箱清单
- A 相机包装盒规格：L 25.5 cm × W 17.0 cm × H 9.0 cm（1 pcs，1.43 kg/每盒）
- B XFCAM1080PHB/PHD 相机 ×1
- C 电源适配器：输入 AC 100~240V 50/60Hz，输出 DC 12V 1A；美标 GS12U12-P1I（UL/CUL/BSMI/CB/FCC），欧标 GS12E12-P1I（TUV(GS)/CB/CE/RoHS）；EMI：EN55022、EN61204-3、EN61000-3-2/-3、FCC Part 15B、BSMI CNS14338；EMS：EN61000-4-2/3/4/5/6/8/11、EN61204-3 A 级
- D HDMI 线
- E USB 鼠标
- F USB 接口无线网卡适配器
- G CD（驱动与应用程序，Ø12 cm）
可选附件
-
H 可调焦式目镜筒适配器
Dia.23.2 mm 转 C 接口：108001/AMA037、108002/AMA050、108003/AMA075；Dia.31.75 mm 转 C 接口：108008/ATA037、108009/ATA050、108010/ATA075（请按相机与显微镜/望远镜选择其一）
-
I 固定式目镜筒适配器
Dia.23.2 mm 转 C 接口：108005/FMA037、108006/FMA050、108007/FMA075；Dia.31.75 mm 转 C 接口：108011/FTA037、108012/FTA050、108013/FTA075。注意：H、I 选项需先确认相机型号与接口，由工程师协助匹配。
- J 108015（Dia.23.2 mm→30.0 mm）用于直径 30 mm 目镜筒转接环
- K 108016（Dia.23.2 mm→30.5 mm）用于直径 30.5 mm 目镜筒转接环
- L 测微尺：106011/TS-M1（X=0.01 mm/100Div.）；106012/TS-M2（X,Y=0.01 mm/100Div.）；106013/TS-M7（X=0.01 mm/100Div., 0.10 mm/100Div.）
- M SD 卡（4G 或 8G）

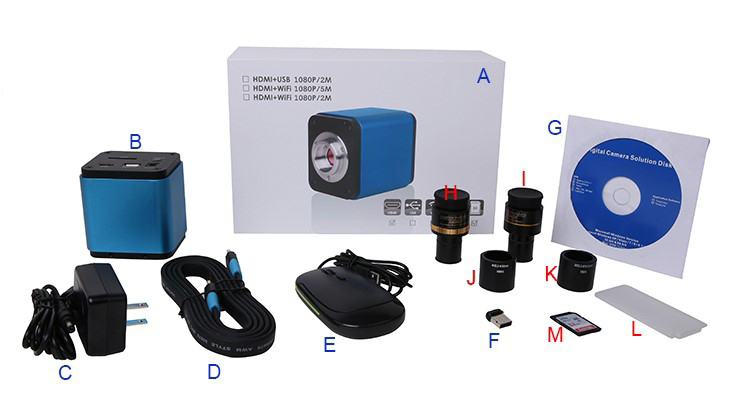

XFCAM1080PHB/PHD 包装示意（图 5-26）
深度介绍
XFCAM1080PHB/PHD系列自动对焦相机，配置高品质Sony CMOS传感器，支持HDMI、Wi-Fi及SD卡输出，专为显微成像、工业检测和医学观察领域开发。该系列产品拥有自动对焦、图像测量、宽动态范围和多语言菜单，C接口设计兼容性强，适合体视显微镜和工业现场检测。
主要功能
- 5MP/2MP高品质成像，支持1080P高清视频输出
- HDMI/SD卡/无线Wi-Fi输出，多样数据接入方式
- 自动对焦、图像测量、宽动态、图像对比等功能
- 支持SD卡本地存储，便于现场数据归档
- 多系统兼容，操作简便
核心优势
- 支持本地与无线多通道输出，应用更灵活
- 自动对焦与高动态宽容度，适应复杂样品
- 适用教学、质检、实验室多领域
- 结构紧凑，操作简单，易维护
