XFCAMTOP4K系列
产品介绍
XFCAMTOP4K8MPA HDMI相机是图谱光电设计的一款包含多种方式输出(HDMI/Wi-Fi/USB)相机，这里XFCAM的X表示多接口的意思的CMOS相机，F表示自动对焦。它采用超高性能的CMOS传感器。相机既可以直接连接到HDMI显示器，还可以通过Wi-Fi、USB连接到电脑，更可以将图像同视频保存在SD卡中供现场分析与后继研究。
XFCAMTOP4K8MPA HDMI相机本身就是一款内嵌ARM核，可以将控制相机的各项功能以控制面板的形式直接显示在HDMI显示器上，更进一步，用户可以用USB接口鼠标直接对相机的各项参数进行操控。另外HDMI显示界面底部还有各种工具条按钮供用户进行操作。
XFCAMTOP4K8MPA HDMI相机最大的特点是相机内嵌自动对焦系统，能够实现对场景特定区域的自动对焦。
通过插入Wi-Fi模块或者通过USB线，与电脑连接，则用户可以用随相机的软件ToupView或ToupLite直接实现对相机的硬件控制。
XFCAMTOP4K8MPA HDMI相机可以用于现场检测、显微镜观测等。
产品特点
- Sony Exmor/Starvis背照式CMOS传感器
- 4K HDMI/Wi-Fi/USB多接口输出C接口CMOS相机
- 4K/1080P HDMI输出自适应切换
- SD卡/USB闪存盘保存捕获图像或视频，并支持本地预览与回放
- 内嵌XCamView软件用于控制相机
- 通过移动图像传感器在HDMI接口与Windows平台的USB/Wi-Fi接口实现自动对焦
- 强大的ISP功能，锐化和3D降噪效果显著，ROI白平衡更加精准
- ToupView/ToupLite软件，电脑端操作更便捷
- iOS/Android移动端应用，免费应用商店下载
HDMI/USB2/Wi-Fi 4K C 接口自动对焦相机
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 帧率 | 输出接口 | 镜头 接口 |
特色功能 |
|---|---|---|---|---|---|---|---|
| XFCAMTOP4K8MPA |
Sony IMX334(C)
1/1.8" (7.68×4.32mm)
|
8MP (3840×2160) | 2.0μm × 2.0μm |
HDMI: 30fps@4K USB: 30fps@4K Wi-Fi: 30fps@4K |
HDMI USB2.0 Wi-Fi | C接口 | 自动对焦 4K超清 C接口 SD卡存储 Wi-Fi连接 |
XFCAMTOP4K8MPA 多接口相机｜包装清单 #
标准装箱清单
- A 相机包装盒：25.5 cm × 17.0 cm × 9.0 cm（1 pcs，约 1.43 kg/盒）
- B XFCAMTOP4K8MPA 相机 ×1
- C 电源适配器：输入 AC 100–240V 50/60Hz；输出 DC 12V 1A（GS12U12-P1I / GS12E12-P1I，UL/CUL/BSMI/CB/FCC/TUV(GS)/CE/RoHS）
- D USB 鼠标 ×1
- E HDMI 2.0 线缆 ×1
- F 高速 USB2.0 A↔A 镀金数据线（2.0 m）
- G 驱动与应用程序光盘（Ø12 cm）
可选附件
- H SD 卡（≥16 GB，Class 10）
- I 可调焦式目镜筒适配器 108001/AMA037、108002/AMA050、108003/AMA075
- J 固定式目镜筒适配器 108005/FMA037、108006/FMA050、108007/FMA075
- K 直径 30 mm 目镜筒转接环 108015
- L 直径 30.5 mm 目镜筒转接环 108016
- M 测微尺 106011/TS-M1、106012/TS-M2、106013/TS-M7
- N U 盘（备份介质）
- O USB 无线网卡适配器（WiFi/AP 模式需配套）

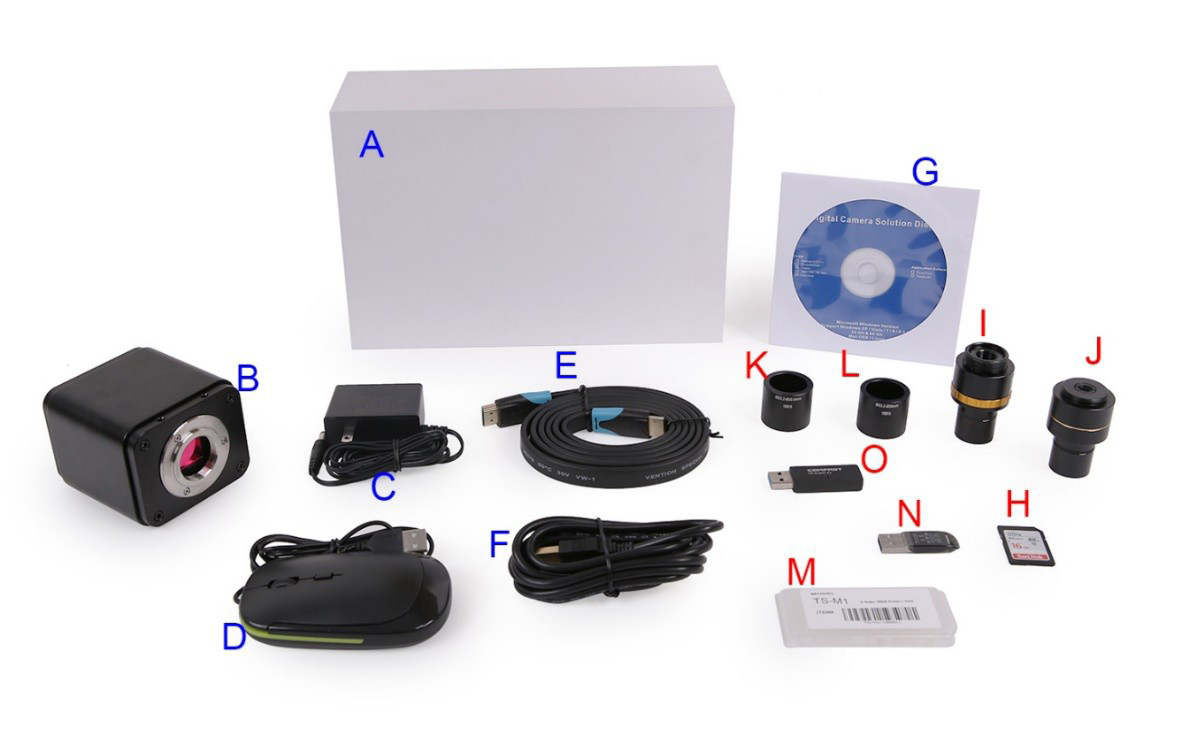

XFCAMTOP4K8MPA 包装示意图（图 5-10）
深度介绍
XFCAMTOP4K8MPA系列4K自动对焦相机，配备Sony高性能CMOS传感器，HDMI、USB2.0与Wi-Fi三重输出通道，专为工业现场和显微教学领域打造。具备自动对焦、视频录制、图像对比等功能，C接口镜头通用性高，满足多种场景的高效成像和图像管理需求。
主要功能
- 4K高清成像，8MP CMOS传感器
- HDMI、USB2.0、Wi-Fi多平台输出，支持无线实时传输
- 自动对焦、视频录制、图像对比、测量
- 本地SD卡/U盘存储，数据安全便捷
- 支持Windows、macOS、Linux、Android、iOS
核心优势
- 高分辨率4K影像，满足精细检测和教学需求
- 一机多输出，多场景灵活部署
- 自动对焦与图像增强功能，提升实验与质检效率
- 工业级品质，长期工作稳定可靠
