XFCAMTOP4K8MPC_MINI C接口CMOS自动对焦相机
产品介绍
XFCAMTOP4K8MPC_MINI 是一款专为精密显微观察设计的自动对焦相机， 采用 Sony IMX678(C) 传感器， 提供 8MP (3840×2160) 分辨率。 相机集成高精度自动对焦系统，对焦精度可达0.01mm，对焦区域大小可配置。 支持4K超高清视频输出，适合高分辨率成像需求。
产品特点
- 自动对焦（精度0.01mm）
- 自动对焦区域可选
- 图像测量
- 自动寻边
- 自动测量
- 视频录制（MP4/H264）
- 图像对比
- 语音控制
- 3D降噪
- ROI白平衡
- 多语言菜单（10种语言）
- 共轭校准
产品详情
XFCAMTOP4K8MPC_MINI 参数规格
| 基本信息 | |
| 产品型号 | XFCAMTOP4K8MPC_MINI |
| 产品系列 | C接口CMOS自动对焦相机 |
| 传感器参数 | |
| 传感器型号 | Sony IMX678(C) |
| 传感器尺寸 | 1/1.8" (7.68×4.32mm) |
| 对角线 | 8.82mm |
| 像元尺寸 | 2.0μm × 2.0μm |
| 分辨率 | 8MP (3840×2160) |
| 快门类型 | 卷帘快门 |
| 色彩类型 | 彩色 |
| 性能参数 | |
| G光灵敏度 | 1364mV (1/30s) |
| 暗电流 | 0.15mV (1/30s) |
| 曝光时间 | 0.04ms ~ 1000ms |
| 帧率 | HDMI: 30fps@3840×2160; USB2.0: 30fps@3840×2160, 30fps@2688×1512, 30fps@1920×1080; WiFi: 30fps@3840×2160, 30fps@1920×1080, 30fps@1280×720 |
| 接口与功能 | |

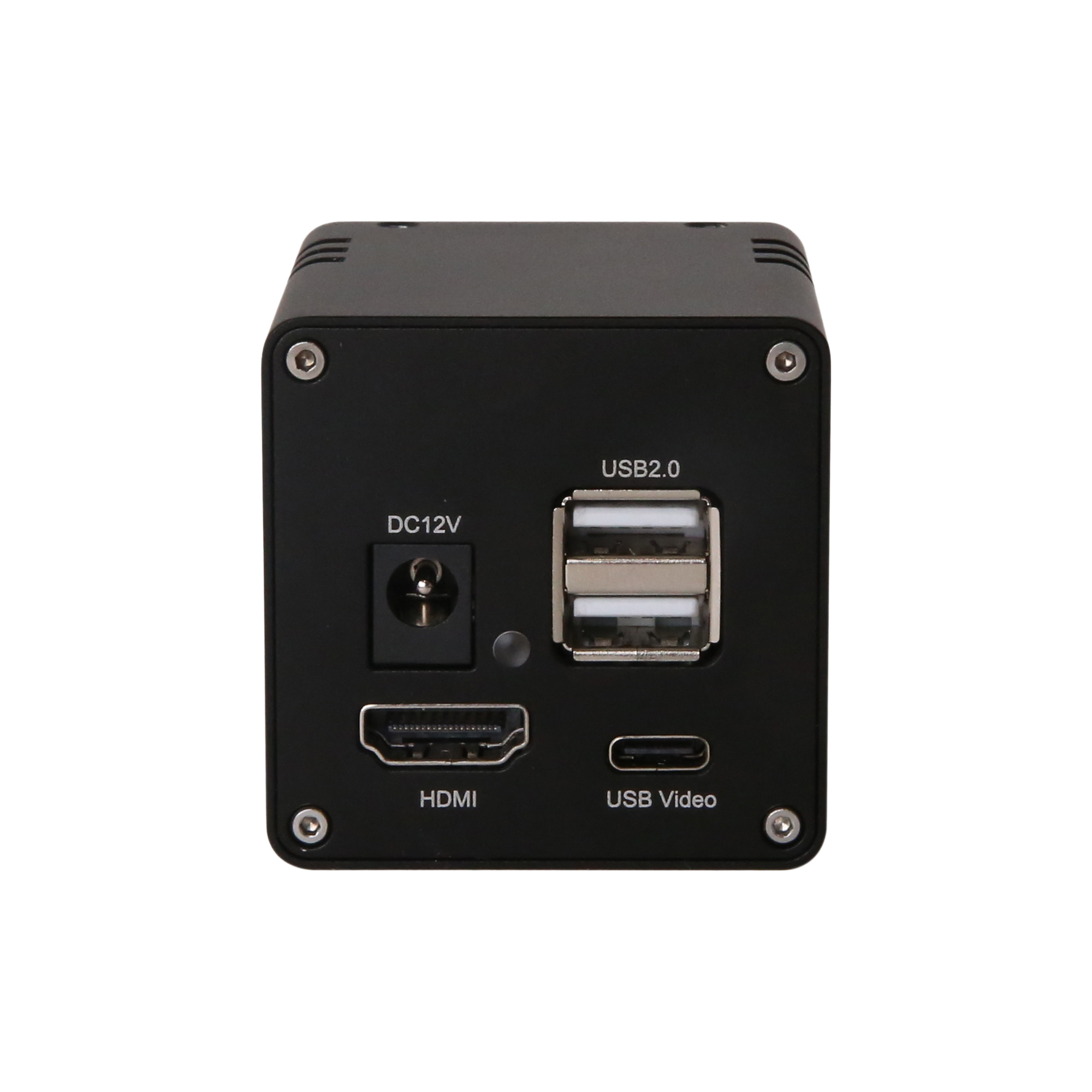

| 输出接口 | HDMI1.4, USB2.0, WiFi |
| 镜头接口 | C接口 |
| 自动对焦 | 支持（精度0.01mm，区域可配置） |
| 存储支持 | U盘 |
| 软件支持 | XCamView, ToupView, ToupLite |
| 视频格式 | MP4封装H264编码 |
| 图像格式 | JPEG, TIFF |
| 物理参数 | |
| 电源供电 | DC 12V/1A |
| 外形尺寸 | 78mm × 65mm × 94.5mm |
| 重量 | 1.48kg（含包装） |
| 环境参数 | |
| 工作温度 | -10°C ~ +50°C |
| 其他信息 | |
| 操作系统支持 | Windows 8/8.1/10/11, Linux, macOS, Android, iOS |
| 认证 | CE, FCC, UL |
产品概述
XFCAMTOP4K8MPC_MINI 是图谱光电设计的一款紧凑型多接口输出自动对焦相机，专为精密显微观察和工业检测应用开发。
核心技术优势
- 高精度自动对焦系统：内嵌自动对焦系统，对焦精度达0.01mm，对焦区域可选择，大小可配置，能够实现对场景特定区域的快速精准对焦
- 先进传感器技术：采用Sony Starvis2 IMX678 背照式CMOS传感器，具有优异的低照度性能和高信噪比
- 多接口输出设计：支持HDMI1.4、USB2.0、WiFi多种输出方式，可同时进行多平台预览和控制，满足不同使用场景需求
- 智能图像处理：强大的ISP功能，包括3D降噪、ROI白平衡、锐化、饱和度调节等，确保图像质量优异
- 内嵌XCamView软件：提供丰富的图像处理和测量功能，支持自动寻边、自动测量、多种测量工具，可直接在HDMI界面操作
- 共轭校准功能：确保物面、目镜中间像面以及相机适配器要求的中间像面在标准位置，实现目镜观察和相机成像同步清晰
- 4K超高清成像：支持3840×2160分辨率，30fps稳定输出，适合高分辨率检测和大屏幕显示应用
- 灵活存储方案：支持U盘直接存储图像（JPEG/TIFF）和视频（MP4/H264），方便现场数据保存和后续分析
四种连接使用方式
HDMI直连模式
通过HDMI线连接显示器，使用USB鼠标操作内置XCamView软件，无需电脑即可完成图像采集和测量
USB连接模式
通过USB Type-C线连接电脑，使用ToupView/ToupLite软件进行专业图像处理和分析
WiFi AP模式
相机作为无线接入点，电脑或移动设备直接连接相机WiFi热点，实现无线控制
WiFi STA模式
多台相机通过路由器组网，实现远程监控和多点控制
核心性能指标
对焦精度
0.01mm
分辨率
8MP (3840×2160)
输出帧率
30fps@4K
接口类型
HDMI/USB/WiFi
推荐理由
XFCAMTOP4K8MPC_MINI 凭借其高精度自动对焦技术、 4K超高清成像能力、 多接口输出设计和内嵌的专业软件功能，为工业检测、显微镜观测、教学演示等应用提供了完整的成像解决方案。 紧凑的机身设计和灵活的连接方式，使其能够轻松集成到各种显微镜和检测设备中，是现代数字化显微观察的理想选择。
功能特性
成像功能
- 自动曝光/手动曝光可选
- 曝光时间：0.04ms～1000ms
- 自动白平衡/手动白平衡/ROI白平衡
- 锐化、3D降噪、饱和度、对比度、亮度调节
- Gamma调节、50Hz/60Hz防闪烁
- 垂直/水平翻转、数码变焦（最大10倍）
- 图像格式：JPEG、TIFF
- 视频格式：MP4封装H264编码
- 融合模式/分层模式存储
- 实时图像冻结功能
- 网格叠加、图形叠加
- 图像对比功能
测量功能
- 多种测量工具：直线、角度、矩形、圆、椭圆等
- 自动寻边功能，提高测量精度
- 自动测量：平行线间距、圆、圆环、矩形、多边形
- 测量定标，支持多倍率存储
- 测量单位切换（像素/微米/毫米等）
- 测量数据导出CSV格式
- 测量信息分层存储
- 标注文字、箭头、比例尺功能
自动对焦功能
- 对焦精度：0.01mm
- 对焦区域可选择，大小可配置
- 单次对焦/连续对焦模式
- 手动对焦微调功能
- 共轭校准功能
- 电机搜索范围可设置
- 搜索精度可调节
- 清晰度因子显示
智能控制
- USB音控模块支持
- 语音指令：拍照、录像、冻结
- 关键字可自定义
- 多语言菜单（10种语言）
- 内置RTC精确时间控制
- 相机参数导入/导出
- 恢复出厂设置
- 生物/体视显微镜预设参数
应用场景
工具现场检测
PCB板检测、电子元件检查、焊点质量分析、FPC线路检测

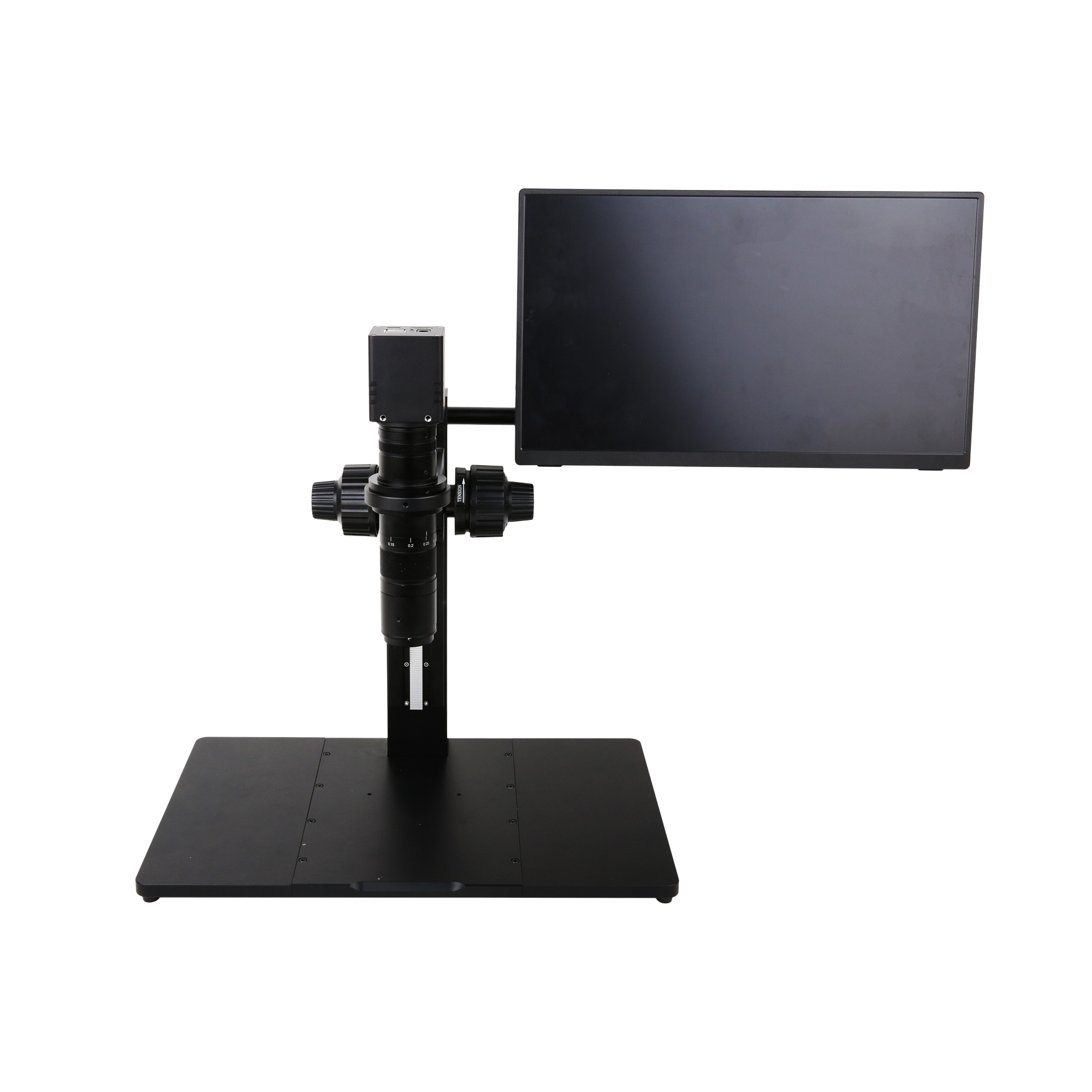

显微镜观测
生物切片观察、材料分析、金相组织检测、病理研究
工业检测
产品外观检查、尺寸测量、表面缺陷检测、质量控制
教学演示
显微教学、实验记录、远程教学、学术研究
典型应用案例
植物切片观察
木质部结构分析
花朵形态观察
FPC线路检测
选型建议
- 高分辨率需求：选择 XFCAMTOP4K8MPC_MINI，8MP分辨率，4K视频输出
- 高帧率需求：选择 XFCAMTOP1080P2MPA_MINI，60fps高速成像
- 精细结构观察：选择4K型号，像元尺寸2.0μm，分辨率更高
- 低照度应用：选择1080P型号，像元尺寸3.75μm，灵敏度更高
产品概述
XFCAMTOP_MINI系列是图谱光电专为精密显微观察设计的紧凑型自动对焦相机。该系列采用Sony最新的背照式CMOS传感器技术，结合高精度自动对焦系统（精度达0.01mm），实现了快速精准的对焦性能。相机支持HDMI、USB、WiFi多种输出方式，内嵌XCamView软件提供完整的图像处理和测量功能，特别适合工业现场检测和显微镜观测应用。
系列包含两款型号：XFCAMTOP4K8MPC_MINI采用Sony IMX678传感器，提供8MP分辨率和4K视频输出；XFCAMTOP1080P2MPA_MINI采用Sony IMX385传感器，提供2MP分辨率和60fps高帧率输出。两款产品均支持共轭校准功能，确保目镜观察和相机成像同步清晰。
技术特点
- 高精度自动对焦：精度可达0.01mm，对焦区域大小可配置
- Sony背照式传感器：Starvis2/Starvis技术，优异的低照度性能
- 多接口输出：HDMI1.4、USB2.0、WiFi同步输出
- 智能图像处理：3D降噪、ROI白平衡、自动寻边
- 测量功能：支持多种测量工具和自动测量
- 语音控制：支持USB音控模块，语音指令操作
- 共轭校准：确保目镜和相机同步对焦
- 紧凑设计：78×65×94.5mm小巧机身
应用领域
- 工业检测：PCB检测、FPC线路检查、电子元件质检
- 生物研究：植物切片观察、细胞培养监测
- 材料分析：金相组织分析、表面缺陷检测
- 教学演示：显微教学、实验记录、远程教学
- 质量控制：产品外观检查、尺寸测量
- 医学应用：病理切片观察、临床检验
产品优势
精准对焦
0.01mm对焦精度
快速精准定位
紧凑设计
小巧机身
易于集成使用
多接口输出
HDMI/USB/WiFi
灵活连接方式
智能功能
内嵌XCamView
完整测量方案
