IUA1300KMA-10G 工业相机/分析成像
产品介绍
IUA1300KMA-10G是130万像素1″ CMOS 10G工业相机，采用GPixel GLUX9701BSI (UV)传感器，数据接口为10GigE。
产品特点
- 9.76μm × 9.76μm像元，1″靶面，C接口
- 30fps@1280×1024；30fps@640×512
- 卷帘快门，支持硬件2×2及软件2×2–8×8 Binning
- HCG 16×、LCG 1.5×和HDR模式的动态范围分别为56.9dB、67.3dB、81.2dB
- 10GigE数据接口；DC12V供电
- 1路光耦隔离输入、1路光耦隔离输出和2路非隔离输入输出口
- 提供SDK开发包和ToupView
产品详情
| 关键参数 | |
| 型号 | IUA1300KMA-10G |
| 传感器 | GPixel GLUX9701BSI (UV) |
| 有效像素 / 分辨率 | 1.3MP (1280×1024) |
| 帧率 (全分辨率) | 30fps@1280×1024; 30fps@640×512 |
| 快门方式 | 卷帘快门 |
| 成像性能 | |
| 像元尺寸 | 9.76μm × 9.76μm |
| 靶面尺寸 | 1″ |
| 动态范围 | 56.9dB (HCG 16×); 67.3dB (LCG 1.5×); 81.2dB (HDR) |
| 灵敏度 | 2.57×10⁸e⁻/((W/m²)·s) |
| Peak QE | 89%@610nm |
| 转换增益 | 0.26e⁻/ADU (HCG 16×); 12.98e⁻/ADU (LCG 1.5×); 0.32e⁻/ADU (HDR) |
| 读出噪声 | 1.5e⁻ (HCG 16×); 22.36e⁻ (LCG 1.5×); 1.83e⁻ (HDR) |
| 满井电荷 | 1.05ke⁻ (HCG 16×); 51.88ke⁻ (LCG 1.5×); 21.03ke⁻ (HDR) |
| 信噪比 | 30.2dB (HCG 16×); 47.2dB (LCG 1.5×); 43.2dB (HDR) |
| 暗电流 | 28e⁻/s/pix@25℃ |
| 增益范围 | 1–16倍 |
| Binning模式 | 硬件2×2；软件2×2–8×8 |
| 数据格式 | 8-bit / 16-bit |
| 接口 & 机械 | |
| 数据接口 | 10GigE |
| GPIO | 1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口 |
| 镜头接口 | C接口 |

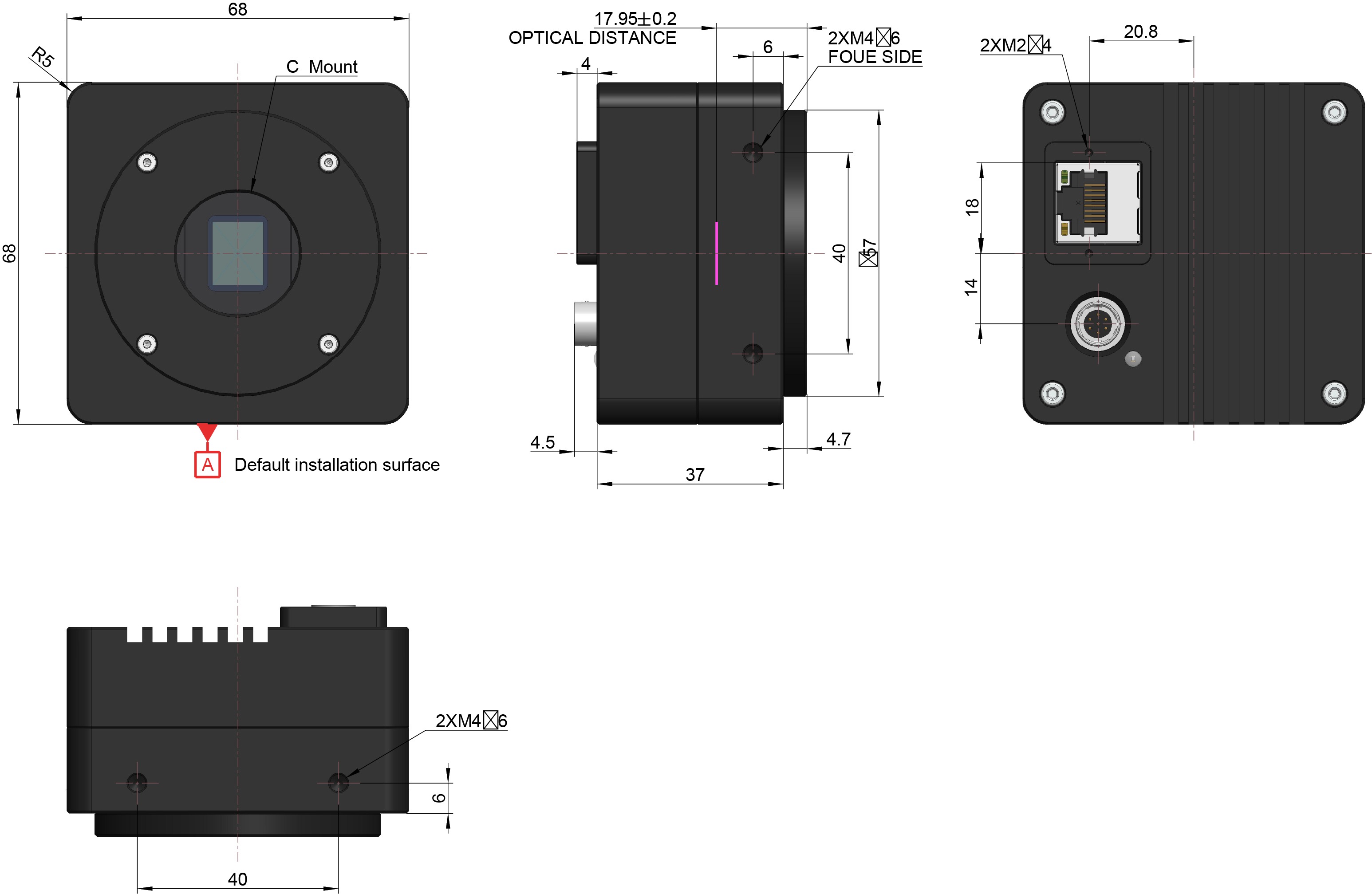

| 外形尺寸 | 68mm × 68mm × 46.2mm |
| 电源供电 | DC12V供电 |
| 环境 & 认证 | |
| 工作温度 / 湿度 | -10–50℃ / 20%–80%无冷凝 |
| 存储温度 | -30–70℃ |
| 操作系统 | Win32 / WinRT / Linux / macOS / Android；x86 / x64 / ARM HF / ARM EL / ARM64 |
| 软件 | SDK开发包 / ToupView |
| 认证 | CE，FCC |
产品概述
IUA1300KMA-10G是130万像素1″ CMOS 10G工业相机，采用GPixel GLUX9701BSI (UV)传感器，数据接口为10GigE。
- 9.76μm × 9.76μm像元，1″靶面，C接口
- 30fps@1280×1024；30fps@640×512
- 卷帘快门，支持硬件2×2及软件2×2–8×8 Binning
- HCG 16×、LCG 1.5×和HDR模式的动态范围分别为56.9dB、67.3dB、81.2dB
- 10GigE数据接口；DC12V供电
- 1路光耦隔离输入、1路光耦隔离输出和2路非隔离输入输出口
- 提供SDK开发包和ToupView
