IUC-AFU-EF系列
产品介绍
IUC-AFU-EF 系列面向需要快速、稳定对焦的高分辨率工业与科研场景，采用 APS-C 与全画幅（35 mm）大靶面 CMOS 传感器，分辨率覆盖 26–60 MP。相机配备电子 EF 卡口，可直接控制佳能 EF/EF-S 镜头的自动对焦与电子光圈，显著简化系统集成并提升多倍率/长工作距离应用的调焦效率。
链路方面提供 USB3.0 与 10GigE（依机型）高速数据接口，支持多位深输出与内置缓存，满足高带宽与长距离采集。相机支持自由运行、软/硬触发与多机同步，I/O 提供光耦隔离触发/闪光控制与可编程 GPIO，便于与光源、运动平台等外设协同。
软件生态完整：随附 ToupView，提供跨平台 SDK（Windows / Linux / macOS；C/C++/C#/Python 等），兼容 DirectShow / TWAIN，适合二次开发与整机/OEM 快速落地。
产品特点
- 电子 EF 卡口：支持 EF/EF-S 镜头自动对焦与电子光圈控制，焦距/光圈状态回读（依镜头/机型）
- 分辨率覆盖 26–60 MP，APS-C 与全画幅（35 mm）大靶面传感器（依机型）
- 传感器品牌：Sony Exmor / Gpixel 等高性能 CMOS（依机型）
- 快门方式：卷帘快门（RS），部分机型提供全局快门（GS）（依机型）
- 数据接口：USB3.0 / 10GigE 高速链路，支持长距离与高带宽采集（依机型）
- 多位深输出：8 / 10 / 12 / 16-bit（依机型），提升弱信号层次与动态范围
- 内置缓存（依机型），保障高分辨率/高速采集时的数据稳定性
- 触发模式：自由运行、软触发、外部硬触发；支持多机同步与闪光控制
- 工业级 I/O：光耦隔离输入/输出 + 可编程 GPIO，便于与外设时序联动
- 图像功能：ROI、数字 Binning（2×2/3×3/4×4，依机型）、镜像翻转、Gamma/LUT、降噪等
- AF 扩展：支持 AF 锁定与手动对焦覆盖（MF），满足精细对焦与重复定位需求（依机型）
- 结构形态：标准机身与板级（OEM）可选，便于嵌入式/整机集成
- 配套软件与 SDK：ToupView；Windows / Linux / macOS SDK（C/C++/C#/Python），兼容 DirectShow / TWAIN
- 支持现场固件升级；符合 CE / FCC / RoHS 等认证（依机型）
产品型号
EF 自动对焦工业相机｜APS-C / 全画幅，26–60 MP，USB3.0 / 10GigE，电子光圈/对焦控制，易集成
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 快门方式 | 帧率 | 数据接口 | 色彩 | 操作 |
|---|---|---|---|---|---|---|---|---|
| IUC26000KMA-AFU |
Sony IMX571BLR
1.8" (28.21mm) APS-C | 23.48mm × 15.67mm
|
26.0MP (6224×4168) | 3.76μm × 3.76μm | 卷帘快门 |
14fps@6224×4168(16bit)
37fps@3104×2084
110fps@2064×1388
|
USB3.0 |
|
查看详情 |
| IUC26000KPA-AFU |
Sony IMX571BQR
1.8" (28.21mm) APS-C | 23.48mm × 15.67mm
|
26.0MP (6224×4168) | 3.76μm × 3.76μm | 卷帘快门 |
14fps@6224×4168(16bit)
37fps@3104×2084
110fps@2064×1388
|
USB3.0 |
|
查看详情 |
| IUC26000KMA-AF10G |
Sony IMX571BLR
1.8" (28.21mm) APS-C | 23.48mm × 15.67mm
|
26.0MP (6224×4168) | 3.76μm × 3.76μm | 卷帘快门 |
45fps@6224×4168(16bit)
37fps@3104×2084
110fps@2064×1388
|
10GigE |
|
查看详情 |
| IUC26000KPA-AF10G |
Sony IMX571BQR
1.8" (28.21mm) APS-C | 23.48mm × 15.67mm
|
26.0MP (6224×4168) | 3.76μm × 3.76μm | 卷帘快门 |
45fps@6224×4168(16bit)
37fps@3104×2084
110fps@2064×1388
|
10GigE |
|
查看详情 |
| IUC60000KMA-AFU |
Sony IMX455ALK
2.7" (43.27mm) Full Frame | 35.96mm × 23.99mm
|
60.0MP (9568×6380) | 3.76μm × 3.76μm | 卷帘快门 |
6.1fps@9568×6380(16bit)
24.6fps@4784×3190
55.8fps@3184×2124
191.0fps@1040×706
|
USB3.0 |
|
查看详情 |
| IUC60000KPA-AFU |
Sony IMX455AQK
2.7" (43.27mm) Full Frame | 35.96mm × 23.99mm
|
60.0MP (9568×6380) | 3.76μm × 3.76μm | 卷帘快门 |
6.1fps@9568×6380(16bit)
24.6fps@4784×3190
55.8fps@3184×2124
191.0fps@1040×706
|
USB3.0 |
|
查看详情 |
| IUC60000KMA-AF10G |
Sony IMX455ALK
2.7" (43.27mm) Full Frame | 35.96mm × 23.99mm
|
60.0MP (9568×6380) | 3.76μm × 3.76μm | 卷帘快门 |
20fps@9568×6380(16bit)
40fps@4784×3190
57.52fps@3184×2124
199.37fps@1040×706
|
10GigE |
|
查看详情 |
| IUC60000KPA-AF10G |
Sony IMX455AQK
2.7" (43.27mm) Full Frame | 35.96mm × 23.99mm
|
60.0MP (9568×6380) | 3.76μm × 3.76μm | 卷帘快门 |
20fps@9568×6380(16bit)
40fps@4784×3190
57.52fps@3184×2124
199.37fps@1040×706
|
10GigE |
|
查看详情 |
IUC-AFU-EF系列是图谱光电推出的全画幅自动对焦工业相机，覆盖2600万至6000万像素分辨率，专为科研检测、高分辨率工业成像及动态场景捕捉设计。该系列搭载Sony IMX571、IMX455等高性能背照式CMOS传感器，支持USB3.0高速接口，兼容佳能EF卡口镜头的自动对焦功能，为高精度成像与灵活的光学应用提供完整解决方案。
核心特性
全画幅大靶面
APS-C/全画幅，最高60MP

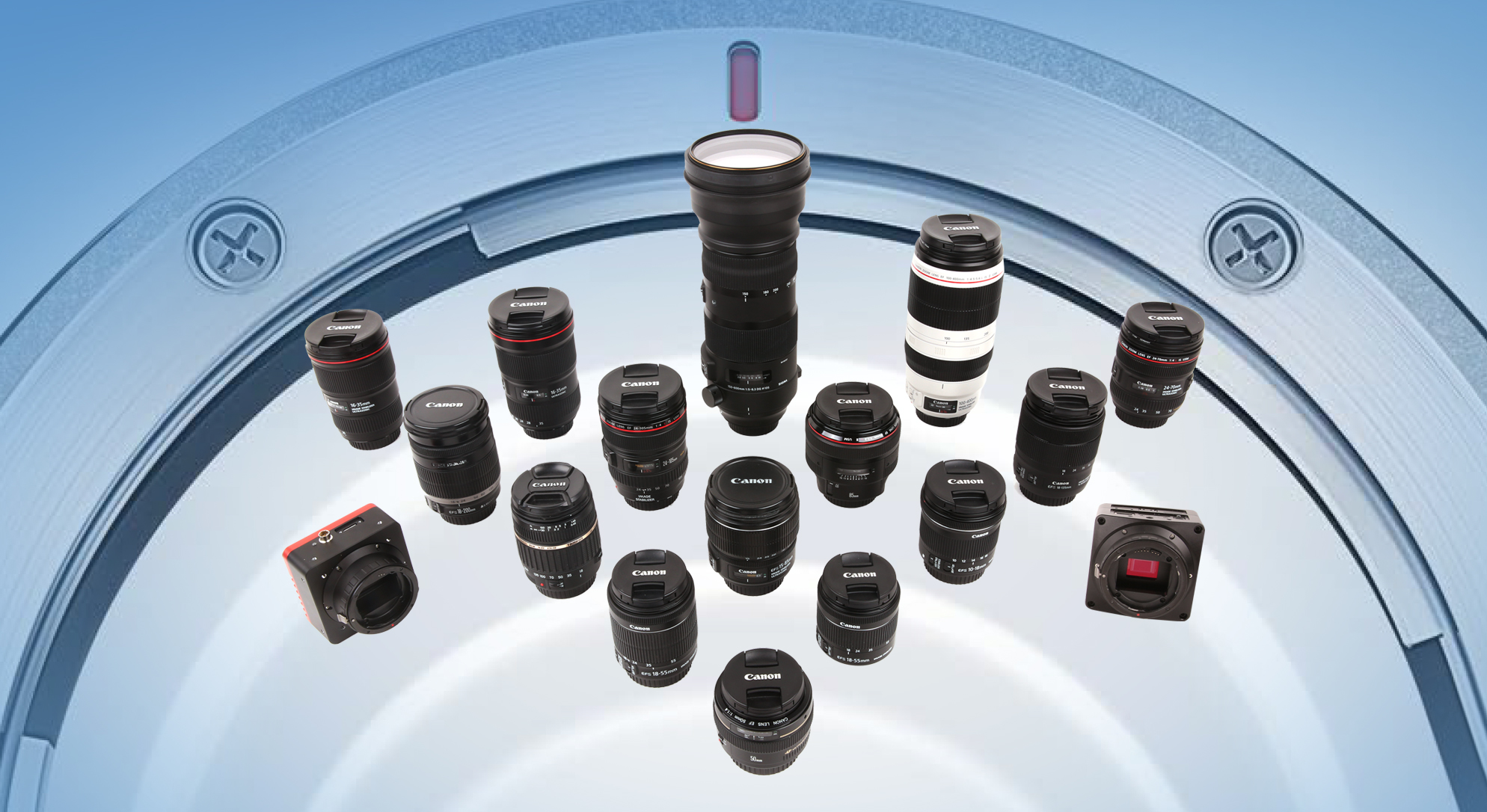

EF卡口自动对焦
兼容佳能EF镜头系统
背照式CMOS
高量子效率，低噪声
多级Binning
1x1/2x2/3x3/9x9灵活切换
性能参数亮点
分辨率范围
26-60 MP
超高像素最高帧率
191 fps
ROI模式曝光范围
150μs-15s
灵活控制传感器尺寸
1.8"-2.7"
大靶面产品深度介绍
全画幅高像素成像技术
采用APS-C（1.8"）与全画幅（2.7"）传感器，最高60MP输出，适合高精度检测与广域成像。3.76µm像素尺寸，兼顾细节与弱光灵敏度。低暗电流（最低0.04 mV@1/30s），适合长曝光与高对比度检测场景。支持8bit、12bit、16bit输出，适配科研与工业分析需求。
背照式CMOS传感器优势
IMX571和IMX455具备高量子效率与低噪声特性，支持弱光环境下高质量成像。背照式架构大幅提升了光电转换效率，在相同光照条件下能够捕获更多光子，显著改善图像信噪比。最高6.1fps@9568×6380（16bit全分辨率），并可在ROI模式下提升至191fps@1040×706。
智能自动对焦系统
EF卡口镜头自动对焦，适合需要频繁切换焦距与场景的检测任务。兼容佳能EF镜头系统，提供快速精准的对焦性能。支持150µs至15s曝光，兼容自由运行、软触发与硬触发模式，适应多样应用需求。
多级像素合并与ROI技术
支持1×1、2×2、3×3、9×9 binning及ROI，自由调整分辨率与帧率，平衡灵敏度与速度。USB3.0高速传输，单线供电与数据传输，简化布线。功耗低于5W，支持光耦隔离I/O接口，方便系统集成。
工业级可靠性与全平台支持
全金属结构、低功耗、工作温度范围-10~50℃，长期运行稳定。兼容Windows、Linux、macOS、Android平台，SDK支持C/C++、C#/VB.NET、Python、Java等主流开发语言。CNC金属机身设计，确保在各种工业环境下的稳定性和耐用性。
