IUD25000KMA 工业相机/分析成像
产品介绍
IUD 系列采用 onsemi 高性能全局快门 CMOS 传感器，提供 16 MP 与 25 MP 两种分辨率，对应 1.8″ 与 2.04″ 大靶面，具备出色的近红外（NIR）响应，能够在高速运动场景中获得无拖影的清晰图像。相机以 USB 3.0 高速链路实现稳定传输，并支持 1 µs–60 s 的超宽曝光范围、硬件 Binning、2 路数字输入与 3 路数字输出，便于与外部触发、光源与运动平台协同。
机身结构紧凑、功耗优化，单 USB 3.0 供电即可满足运行需求（依机型），适合空间受限的设备集成。配套多平台 SDK（Windows / Linux / macOS / Android）与 ToupView，覆盖工业检测、科研成像、机器视觉、OCT 眼科成像及 NIR 工业检测等应用。
产品特点
- onsemi 全局快门 CMOS（依机型），增强 NIR 响应，抑制运动模糊与果冻效应
- 分辨率：16 MP / 25 MP；靶面：1.8″ / 2.04″（依机型）
- 曝光范围 1 µs–60 s；自动/手动曝光与 0–32 dB 手动增益
- USB 3.0（5 Gbit/s）高速接口，单线供电（总线供电，无需外接电源，依机型）
- I/O：2× 数字输入 + 3× 数字输出，支持外部触发与闪光同步
- 硬件 Binning、ROI、带宽控制，兼顾高帧率与长距离传输稳定性
- 图像处理：像素内 CDS、坏点校正、LUT、Gamma、降噪（依机型）
- 内置图像缓存与事件通道，保障高速/突发采集的数据完整性
- 同步与状态输出：Trigger Ready / Input / Exposure / Readout / Strobe / GPO 等
- 采集模式：自由运行、软触发、外部硬触发，易于与外设时序联动
- 多平台与生态：Windows / Linux / macOS / Android SDK，支持 C/C++/C#/Python；兼容 ToupView
- 紧凑机身与低功耗设计，适合狭小空间安装；工业级可靠性，适应严苛环境（依机型）
- 典型应用：高速检测、OCT 眼科成像、NIR 工业检测、科研与机器视觉
- 符合 CE / FCC / RoHS 等认证（依机型）
产品详情
| 关键参数 | |
| 型号 | IUD25000KMA |
| 传感器 | PYTHON 25K |
| 有效像素 / 分辨率 | 25.0MP (5120×5120) |
| 帧率 (全分辨率) | 14.8fps@5120×5120; 14.8fps@2560×2560; 14.8fps@1664×1664 |
| 快门方式 | 全局快门 |
| 色彩类型 | 黑白(NIR) |
| 成像性能 | |
| 像元尺寸 | 4.5μm × 4.5μm |
| 靶面尺寸 | 23.04mm × 23.04mm |
| 对角线 | 2.04" (32.59mm) |
| 动态范围 | 59dB |
| 位深 | 8/12bit |
| 灵敏度 | <1/5000 |
| 接口 & 机械 | |
| 数据接口 | USB3.0 |
| GPIO | 2路非隔离输入,3路非隔离输出 |
| 镜头接口 | M42接口 |

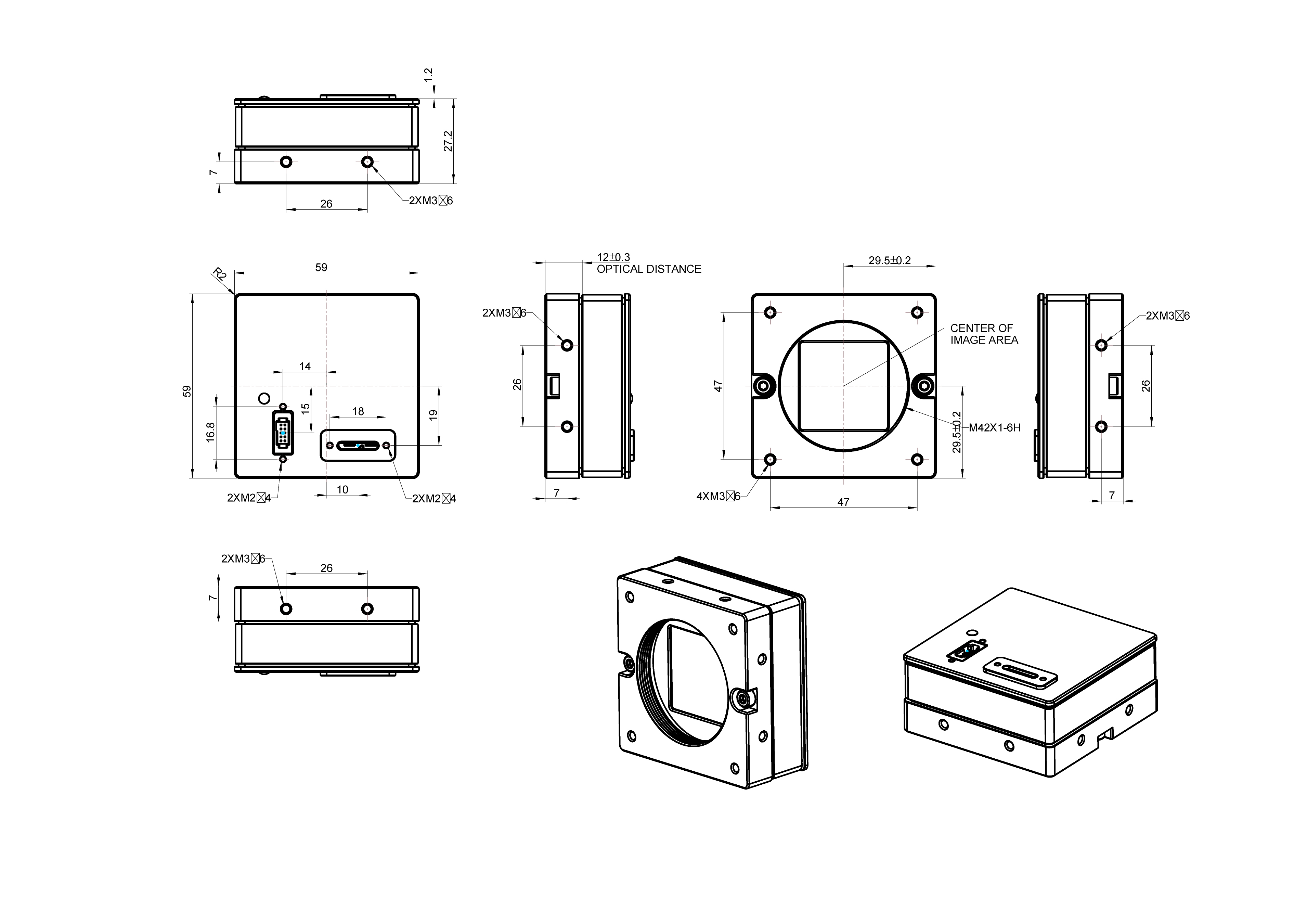

| 外形尺寸 | 59mm × 59mm × 27.2mm |
| 重量 | 139.3g |
| 电源供电 | USB3.0接口供电 |
| 环境 & 认证 | |
| 工作温度 / 湿度 | -10°C ~ +50°C / 20%~80%(无冷凝) |
| 存储温度 / 湿度 | -30°C ~ +70°C / TBD |
| 操作系统 | Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) |
| 认证 | CE/FCC |
产品概述
IUD25000KMA 是一款专为显微成像应用设计的数字相机，搭载 PYTHON 25K 高性能图像传感器，具有以下特征：
- 卓越成像质量：25.0MP (5120×5120) 分辨率，4.5μm × 4.5μm 像元尺寸，靶面尺寸为 23.04mm × 23.04mm，确保细节清晰呈现
- 成像特性：采用全局快门设计，支持彩色成像，适用于明场、暗场、相差、荧光等多种显微观察方式
- 高速数据传输：采用 USB3.0 接口，最大帧率可达 14.8fps@5120×5120; 14.8fps@2560×2560; 14.8fps@1664×1664，支持实时预览和快速拍摄
- 色彩还原：8/12bit 色深，动态范围达 59dB，真实还原样本色彩
- 灵敏度性能：优异的低照度性能，灵敏度为 <1/5000，适合弱光样本观察
- 光学适配：标准 M42接口 接口，兼容各品牌显微镜，配备 0.5X/0.63X/1X 适配器可选
- 紧凑设计：整机尺寸仅 59mm × 59mm × 27.2mm，重量 139.3g，供电为 USB3.0接口供电，无需额外电源
- 软件支持：配套专业显微图像软件 ToupView，支持 Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) 系统，提供测量、标注、拼接、景深融合等功能，支持 C/C++、C#、Python、ImageJ、μManager 等开发环境
核心性能指标
分辨率
25.0MP (5120×5120)
帧率
14.8fps@5120×5120; 14.8fps@2560×2560; 14.8fps@1664×1664
像元尺寸
4.5μm × 4.5μm
数据接口
USB3.0
显微成像特性
专业显微应用
针对生物医学、材料科学、工业检测等显微观察需求优化，支持明场、暗场、相差、荧光等多种观察方式
优秀色彩还原
精确的色彩还原算法和白平衡控制，确保样本颜色真实准确，满足病理诊断等专业需求
测量分析功能
配套软件提供长度、面积、角度等测量工具，支持标注、统计分析，满足定量分析需求
图像处理能力
支持实时图像增强、景深融合、图像拼接等高级功能，提升观察效果和成像质量
推荐理由
IUD25000KMA 显微相机凭借其出色的成像质量、便捷的操作体验和专业的软件支持，是显微镜数字化升级的理想选择。无论是生物医学研究、材料分析还是工业检测，都能为您提供清晰、准确、可靠的显微图像记录和分析方案。
IUD系列是图谱光电推出的高分辨率全局快门USB3.0工业相机，专为高精度检测、近红外成像及科研应用设计。该系列相机搭载PYTHON 16K和PYTHON 25K等高端CMOS传感器，支持近红外增强（NIR），具有大靶面、高像素和低噪声性能，适合对高速运动目标和弱光环境下的细节进行精准捕捉。紧凑的全金属结构、低功耗和灵活接口，使其适配工业自动化和实验室测试系统。
核心特性
高分辨率大靶面
16/25MP，1.8"/2.04"传感器
全局快门技术
消除运动拖影，精准捕捉
近红外增强
NIR波段高量子效率
硬件Binning
1x1/2x2/3x3灵活切换
性能参数亮点
分辨率
16/25 MP
方形传感器曝光范围
1μs-60s
超宽适应性动态范围
59 dB
高对比度紧凑尺寸
59×59×27
mm金属机身产品深度介绍
高分辨率大靶面成像技术
提供1600万和2500万像素两种配置，搭载1.8"与2.04"大尺寸CMOS传感器，4.5µm方形像元，确保图像细节与感光性能。最高59dB动态范围、41dB信噪比（25M机型），满足高对比度检测需求。暗电流低至3.9e⁻/s@20℃，适合长曝光场景。
全局快门与NIR增强技术
支持全局快门捕捉，避免拖影；NIR增强设计在近红外波段下实现更高量子效率。支持最短1µs至最长60s曝光，帧率最高可达22.5fps（16M机型）及14.8fps（25M机型），适配动态与静态场景。
灵活的硬件Binning技术
支持1x1、2x2、3x3硬件合并，兼顾高分辨率与高灵敏度需求。支持8bit/12bit数据输出，Binning模式及多级增益调节（1–50×），满足不同应用场景的成像需求。
丰富的接口与系统集成
配备2路非隔离输入、3路非隔离输出，适合工业控制系统集成。USB3.0（USB3.1 GEN1）接口，直接供电，支持ToupView软件与完整SDK开发包。59×59×27.2mm小型金属机身，功耗低，工作温度范围-10~50℃，适合连续运行环境。
全平台开发支持
支持Windows、Linux、macOS、Android平台，提供C/C++、C#/VB.NET、Python等接口，便于二次开发与系统集成。丰富的数字I/O接口与跨平台SDK，快速部署到自动化与科研系统中。
