IUE1800KMA 工业相机/分析成像
产品介绍
IUE 系列基于大面阵平板探测器，单像元 96 µm × 96 µm、总像素约 1.8 MP，专为蛋白检测、化学发光等超低照度应用优化。在全分辨率下最高可达 120 fps，配合卷帘快门与硬件 Binning 提供通量/灵敏度/分辨率的灵活权衡。整机采用 USB3.0 高速链路与低暗电流成像架构，在弱信号条件下依然能获得高对比度图像。
相机支持自由运行与外部触发，同步信号完备，便于与光源、运动平台及上位机流程协同；提供跨平台 SDK（Windows / Linux / macOS）与 ToupView 软件，满足实验室与产线的快速集成与二次开发。
产品特点
- 大面阵平板探测器：约 1.8 MP 分辨率，像元 96 µm × 96 µm
- 最高 120 fps（全分辨率，依机型），适配高速采集与大视野覆盖
- 卷帘快门（Rolling Shutter），在连续成像下保持稳定读出
- 低暗电流与低照度优化设计，适合化学发光/蛋白检测等弱信号成像
- USB3.0 高速数据接口，支持稳定的实时传输
- 硬件 Binning：1×1 / 2×2 / 3×3，可在灵敏度/分辨率/帧率间灵活权衡
- ROI（感兴趣区域）与专用自动调整 ROI，精准聚焦关键区域
- 自动/手动增益（0–32 dB，依机型）与自动/手动曝光（约 30 µs–33.5 s，依机型）
- LUT（查找表）、Gamma、带宽控制等图像链路优化功能
- 内置图像缓存（暂存），提升高速/突发采集的数据完整性
- 同步/状态信号：Trigger Ready、Input、Exposure、Readout、Imaging、Strobe、GPO 等
- 事件通道与用户配置存储，便于流程化与重复性实验
- 采集模式：自由运行、软触发、外部硬触发，易于与外设时序联动
- 软件与开发：跨平台 SDK（Windows / Linux / macOS），配套 ToupView，便于二次开发与系统集成
产品详情
| 关键参数 | |
| 型号 | IUE1800KMA |
| 传感器 | CMOS Sensor |
| 有效像素 / 分辨率 | 1.8MP (1200×1536) |
| 帧率 (全分辨率) | 120fps@1200×1536 |
| 快门方式 | 卷帘快门 |
| 色彩类型 | 黑白 |
| 成像性能 | |
| 像元尺寸 | 96.0μm × 96.0μm |
| 靶面尺寸 | 115.2mm × 147.5mm |
| 对角线 | TBD |
| 动态范围 | TBD |
| 位深 | 8/12bit |
| 灵敏度 | TBD |
| 接口 & 机械 | |
| 数据接口 | USB3.0 |
| GPIO | 1路光耦隔离输入,1路光耦隔离输出,2路非隔离输入输出口 |
| 镜头接口 | TBD |

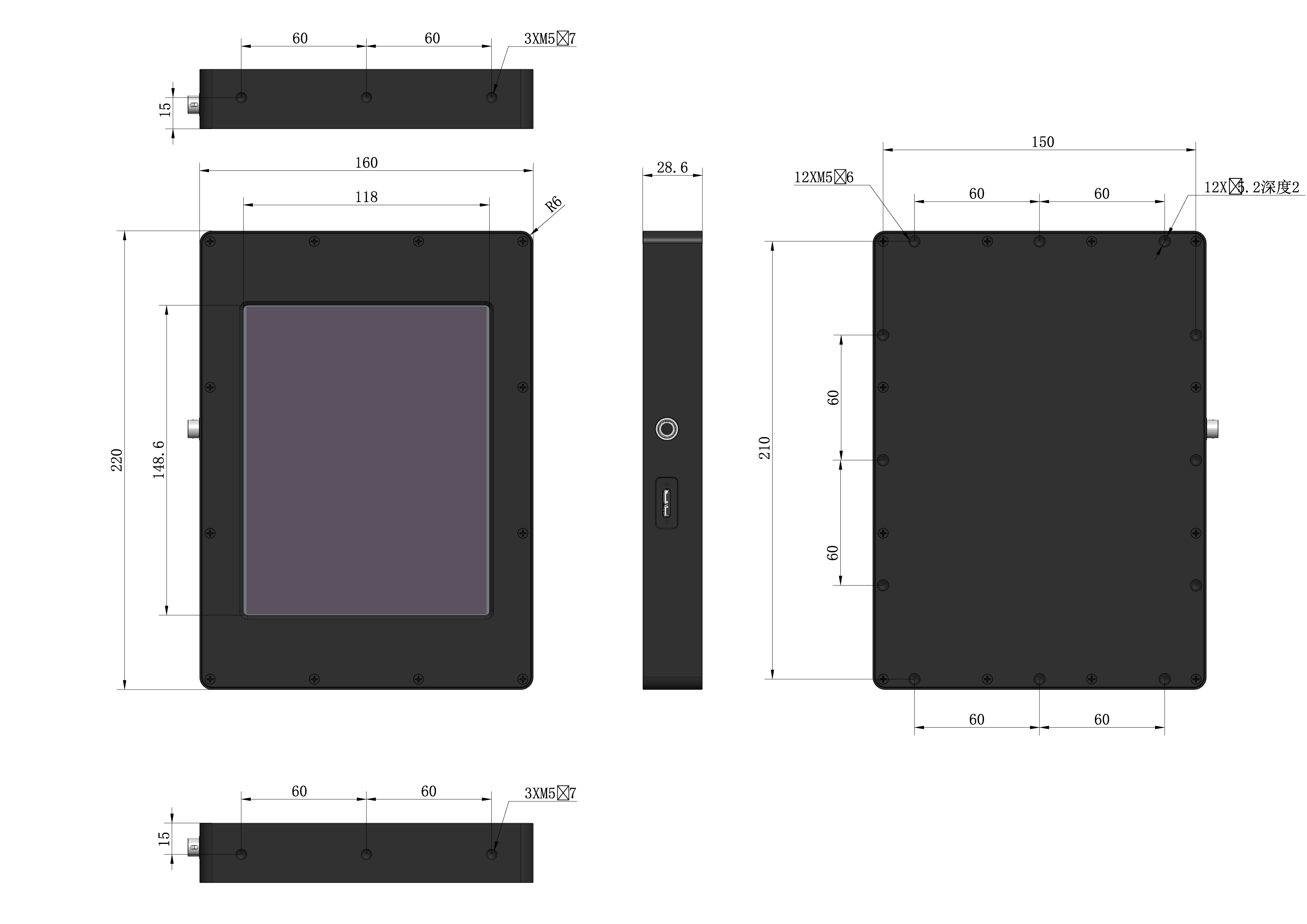

| 外形尺寸 | 220mm × 160mm × 28.6mm |
| 重量 | TBD |
| 电源供电 | USB3.0接口供电 |
| 环境 & 认证 | |
| 工作温度 / 湿度 | -10°C ~ +50°C / 20%~80%(无冷凝) |
| 存储温度 / 湿度 | -30°C ~ +70°C / TBD |
| 操作系统 | Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) |
| 认证 | CE/FCC |
产品概述
IUE1800KMA 是一款专为显微成像应用设计的数字相机，搭载 CMOS Sensor 高性能图像传感器，具有以下特征：
- 卓越成像质量：1.8MP (1200×1536) 分辨率，96.0μm × 96.0μm 像元尺寸，靶面尺寸为 115.2mm × 147.5mm，确保细节清晰呈现
- 成像特性：采用卷帘快门设计，支持彩色成像，适用于明场、暗场、相差、荧光等多种显微观察方式
- 高速数据传输：采用 USB3.0 接口，最大帧率可达 120fps@1200×1536，支持实时预览和快速拍摄
- 色彩还原：8/12bit 色深，动态范围达 TBD，真实还原样本色彩
- 灵敏度性能：优异的低照度性能，灵敏度为 TBD，适合弱光样本观察
- 光学适配：标准 TBD 接口，兼容各品牌显微镜，配备 0.5X/0.63X/1X 适配器可选
- 紧凑设计：整机尺寸仅 220mm × 160mm × 28.6mm，重量 TBD，供电为 USB3.0接口供电，无需额外电源
- 软件支持：配套专业显微图像软件 ToupView，支持 Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) 系统，提供测量、标注、拼接、景深融合等功能，支持 C/C++、C#、Python、ImageJ、μManager 等开发环境
核心性能指标
分辨率
1.8MP (1200×1536)
帧率
120fps@1200×1536
像元尺寸
96.0μm × 96.0μm
数据接口
USB3.0
显微成像特性
专业显微应用
针对生物医学、材料科学、工业检测等显微观察需求优化，支持明场、暗场、相差、荧光等多种观察方式
优秀色彩还原
精确的色彩还原算法和白平衡控制，确保样本颜色真实准确，满足病理诊断等专业需求
测量分析功能
配套软件提供长度、面积、角度等测量工具，支持标注、统计分析，满足定量分析需求
图像处理能力
支持实时图像增强、景深融合、图像拼接等高级功能，提升观察效果和成像质量
推荐理由
IUE1800KMA 显微相机凭借其出色的成像质量、便捷的操作体验和专业的软件支持，是显微镜数字化升级的理想选择。无论是生物医学研究、材料分析还是工业检测，都能为您提供清晰、准确、可靠的显微图像记录和分析方案。
IUE系列是图谱光电推出的大面阵USB3.0工业相机，采用高灵敏度平板探测器，覆盖180万像素配置，专为蛋白检测、化学发光及科研成像设计。该系列相机结合超大像素尺寸（96µm）与高帧率性能，支持长时间曝光与宽动态范围捕捉，适用于低光信号的高灵敏成像和实验室自动化系统。
核心特性
超大像元设计
96×96µm像元，超高灵敏度
高速长曝光兼容
120fps高速，15s长曝光
化学发光优化
专为弱光信号检测设计
多级增益调节
1-50×增益，优化信噪比
性能参数亮点
像元尺寸
96 µm
超大像元最高帧率
120 fps
@1200×1536曝光范围
10µs-15s
超宽范围增益范围
1-50×
灵活调节产品深度介绍
超大像元高灵敏度技术
96×96µm超大像元，显著提升弱光与化学发光信号捕捉能力，适合生物和化学检测。180万像素配置，优化了信号采集效率。暗电流2200e⁻/s@25℃，在保证高灵敏度的同时维持良好的信噪比。这种独特设计特别适合需要长时间积分的微弱光信号检测应用。
双模式成像能力
支持120fps@1200×1536帧率，同时提供10µs至15s曝光范围，满足动态采集和长曝光需求。这种灵活的曝光控制使得相机既能捕捉快速动态过程，又能进行长时间的化学发光信号积累。支持8bit/12bit输出，满足科学级图像分析的数据位深要求。
低光信号优化方案
支持1–50×增益调节，在低照度环境下实现信噪比优化。硬件Binning支持1×1、2×2、3×3像素合并，自由平衡分辨率、帧率与灵敏度。这种多级信号增强方案确保在各种弱光条件下都能获得清晰的图像，特别适合蛋白印迹、化学发光等生物医学应用。
实验室级系统集成
USB3.0接口（USB3.1 GEN1），单线供电，配备光耦隔离输入输出及可编程GPIO，便于系统集成。220×160×28.6mm结构设计，CE/FCC认证，确保在实验室环境下的长期稳定运行。全金属结构、低功耗与宽温度工作范围，适配科研平台和自动化检测设备。
全面的软件开发支持
兼容Windows、Linux、macOS、Android平台，SDK提供C/C++、C#/VB.NET、Python、Java、DirectShow、Twain等接口，适合科研及自动化开发。配套的图像采集和分析软件，支持实时预览、参数调节、图像保存等功能，大幅简化实验操作流程。
