MTR3CCD系列
产品介绍
MTR3CCD 系列是一体式多通道分色光路的 USB3.0 CCD 相机，面向多色荧光与多波段同时成像。机内光学分束（依机型）可将样品不同波段/颜色通道分离并同步采集，显著提升成像效率并避免轮换滤片带来的时序误差与配准偏差。搭载高灵敏、低噪声 CCD，全局曝光有利于运动样本与活体实验的数据一致性；内置 Ultra-Fine 图像处理引擎，确保色彩还原与实时预览稳定。
整机配备双级半导体制冷与闭环温控，传感器工作温度可较环境降低约 ΔT≈50 °C（依机型），并配合防结雾结构有效抑制暗电流与凝露，适合弱光与长时间曝光（最长典型至 3600 s，依机型）。USB3.0（5 Gbit/s）高速链路与（可选）内置缓存保障多通道大数据量的稳定传输；各通道支持独立的曝光/增益/ROI/位深设置，便于按谱线亮度差异精细优化。铝合金 CNC 机身强调长期稳定运行。随附 ToupView/ToupLite 与跨平台 SDK（Windows / Linux / macOS / Android），便于系统集成与二次开发。
产品特点
- 一体式多通道分色光路（依机型）：多波段/多颜色同步采集，减少序列切换带来的配准与时间误差
- 高灵敏低噪 CCD，全局曝光（Global Exposure），适合活体/运动样本及弱光成像
- 双级 TEC 深度制冷，典型 ΔT≈50 °C（低于环境，依机型），显著降低暗电流；防结雾光学结构抑制凝露
- 可选保护窗片：IR-CUT / 双 AR 膜（依机型与应用）
- USB3.0（5 Gbit/s）高速传输；（可选）内置缓存，保障多通道大数据量的稳定吞吐
- 长曝光：典型最长至 3600 s（依机型），适合极弱荧光/化学发光等场景
- 通道独立参数：每通道可单独设置曝光、增益、ROI、位深（12/16-bit 依机型）与读出模式
- 触发与同步：自由运行、软/硬触发；支持多机/光源/运动平台时序联动
- 软件功能：通道配准、伪彩合成与叠加显示（依软件/机型）；Ultra-Fine 颜色/伽马/对比度/LUT 等实时处理
- 结构与接口：C-mount 主接口，铝合金 CNC 机身，稳定耐用，适合长期连续运行
- 软件与生态：随附 ToupView/ToupLite；提供 Windows / Linux / macOS / Android SDK（兼容 DirectShow/TWAIN）
- 典型应用：多色荧光显微、FISH/FRET、多波段观察、生物医学成像、材料与半导体多通道分析等
产品型号
MTR3CCD｜一体式多通道 C-mount CCD 相机｜USB3.0 同步采集｜深度 TEC 制冷（ΔT≈50 °C）｜面向多色荧光/多波段成像
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 快门方式 | 帧率 | 数据接口 | 色彩 | 操作 |
|---|---|---|---|---|---|---|---|---|
| MTR3CCD12000KPA |
ICX834AQG (C)
1" (15.96mm) | 13.15mm × 8.77mm
|
12MP (4248x2836) | 3.1μm × 3.1μm | 卷帘快门 |
3.6fps@4248x2836
3.6fps@2124x1418
|
USB3.0 |
|
查看详情 |
| MTR3CCD12000KMA |
ICX834ALG (M)
1" (15.96mm) | 13.15mm × 8.77mm
|
12MP (4248x2836) | 3.1μm × 3.1μm | 卷帘快门 |
3.6fps@4248x2836
3.6fps@2124x1418
|
USB3.0 |
|
查看详情 |
| MTR3CCD09000KPA |
ICX814AQG (C)
1" (15.96mm) | 12.47mm × 9.98mm
|
9.0MP (3388x2712) | 3.69μm × 3.69μm | 卷帘快门 |
4.4fps@3388x2712
4.4fps@1694x1356
|
USB3.0 |
|
查看详情 |
| MTR3CCD09000KMA |
ICX814ALG (M)
1" (15.96mm) | 12.47mm × 9.98mm
|
9.0MP (3388x2712) | 3.69μm × 3.69μm | 卷帘快门 |
4.4fps@3388x2712
4.4fps@1694x1356
|
USB3.0 |
|
查看详情 |
| MTR3CCD06000KPA |
ICX694AQG (C)
1" (15.96mm) | 12.48mm × 9.99mm
|
6.0MP (2748x2200) | 4.54μm × 4.54μm | 卷帘快门 |
7.5fps@2748x2200
14fps@2748x1092
|
USB3.0 |
|
查看详情 |
| MTR3CCD06000KMA |
ICX694ALG (M)
1" (15.96mm) | 12.48mm × 9.99mm
|
6.0MP (2748x2200) | 4.54μm × 4.54μm | 卷帘快门 |
7.5fps@2748x2200
14fps@2748x1092
|
USB3.0 |
|
查看详情 |
| MTR3CCD02800KPA |
ICX674AQG (C)
2/3" (11.06mm) | 8.81mm × 6.63mm
|
2.8MP (1938x1460) | 4.54μm × 4.54μm | 卷帘快门 |
15fps@1938x1460
17fps@1610x1212
18fps@1930x1092
|
USB3.0 |
|
查看详情 |
| MTR3CCD02800KMA |
ICX674ALG (M)
2/3" (11.06mm) | 8.81mm × 6.63mm
|
2.8MP (1938x1460) | 4.54μm × 4.54μm | 卷帘快门 |
15fps@1938x1460
17fps@1610x1212
18fps@1930x1092
|
USB3.0 |
|
查看详情 |
| MTR3CCD01400KPA |
ICX285AQ (C)
2/3" (11.11mm) | 8.88mm × 6.70mm
|
1.4MP (1360x1024) | 6.45μm × 6.45μm | 卷帘快门 |
15fps@1360x1024
|
USB3.0 |
|
查看详情 |
| MTR3CCD01400KMA |
ICX285AL (M)
2/3" (11.11mm) | 8.88mm × 6.70mm
|
1.4MP (1360x1024) | 6.45μm × 6.45μm | 卷帘快门 |
15fps@1360x1024
|
USB3.0 |
|
查看详情 |
| MTR3CCD01400KPB |
ICX825AQA (C)
2/3" (11.11mm) | 8.88mm × 6.70mm
|
1.4MP (1376x1040) | 6.45μm × 6.45μm | 卷帘快门 |
25fps@1376x1040
|
USB3.0 |
|
查看详情 |
| MTR3CCD01400KMB |
ICX825ALA (M)
2/3" (11.11mm) | 8.88mm × 6.70mm
|
1.4MP (1376x1040) | 6.45μm × 6.45μm | 卷帘快门 |
25fps@1376x1040
|
USB3.0 |
|
查看详情 |
MTR3CCD系列是图谱光电推出的高端科学级USB3.0 CCD制冷相机，专为弱光、荧光及高精度科研成像打造。采用Sony ExView HAD CCD高性能图像传感器，配合双级热电制冷模块，传感器温度可控，最低可比环境温度低50℃，有效抑制暗电流与热噪声。全金属密封结构和防结雾设计，搭配Ultra-Fine颜色处理引擎，为科研与工业检测提供稳定可靠的专业成像解决方案。
核心特性
双级TE制冷技术
温差最高达50℃，软件精准控温
防结雾密封设计
超低温下无结雾，保障成像质量
Sony ExView HAD CCD
高灵敏度低噪声，适合弱光长曝光
超长曝光支持
最长1小时曝光，高动态范围成像
性能参数亮点
制冷能力
-50°C
温差控制分辨率范围
1.4-12 MP
多规格可选曝光时间
0.06ms-1h
超宽范围数据位深
14 bit
科研级精度产品深度介绍
双级热电制冷技术
MTR3CCD系列采用先进的双级热电制冷（TEC）技术，可实现比环境温度低50℃的超低温控制。通过精密的温度控制算法和高效的散热系统，传感器温度可在软件中精确设定和监控。这种深度制冷能力显著降低了CCD传感器的暗电流和热噪声，使得在长时间曝光和极弱光条件下仍能获得高信噪比的清晰图像，特别适合天文摄影、生物荧光成像等对噪声极其敏感的应用。
专业防结雾密封设计
独特的全金属密封结构设计，配合专业的防结雾技术，确保传感器在超低温工作状态下表面不会产生结雾现象。密封腔体内填充惰性气体，有效隔绝外界湿气，防止水汽凝结。这种设计不仅保护了传感器，更重要的是保证了成像质量的稳定性，即使在高湿度环境或温度剧烈变化的条件下，也能持续提供清晰无雾的高质量图像。
Sony ExView HAD CCD传感器技术
采用Sony最先进的ExView HAD CCD技术，在可见光和近红外波段具有极高的量子效率。ExView技术通过优化硅片结构，显著提升了传感器对长波长光线的响应能力，特别是在近红外区域。配合HAD（Hole-Accumulation Diode）技术的低噪声特性，使得MTR3CCD系列在弱光环境下表现出色，非常适合需要高灵敏度的荧光成像、拉曼光谱、天文观测等科研应用。
精准曝光控制与触发系统
支持从0.06毫秒到1小时的超宽曝光时间范围，配合14位高精度A/D转换，能够捕捉从极亮到极暗的完整动态范围。多种触发模式包括软件触发、外部硬件触发、批量触发等，可灵活应对不同的实验需求。精确的时序控制确保了多相机同步工作的可能性，为复杂的科研实验提供了可靠的硬件基础。独立的DC12V/3A电源为制冷系统供电，保证了长时间稳定运行。
专业级系统集成解决方案

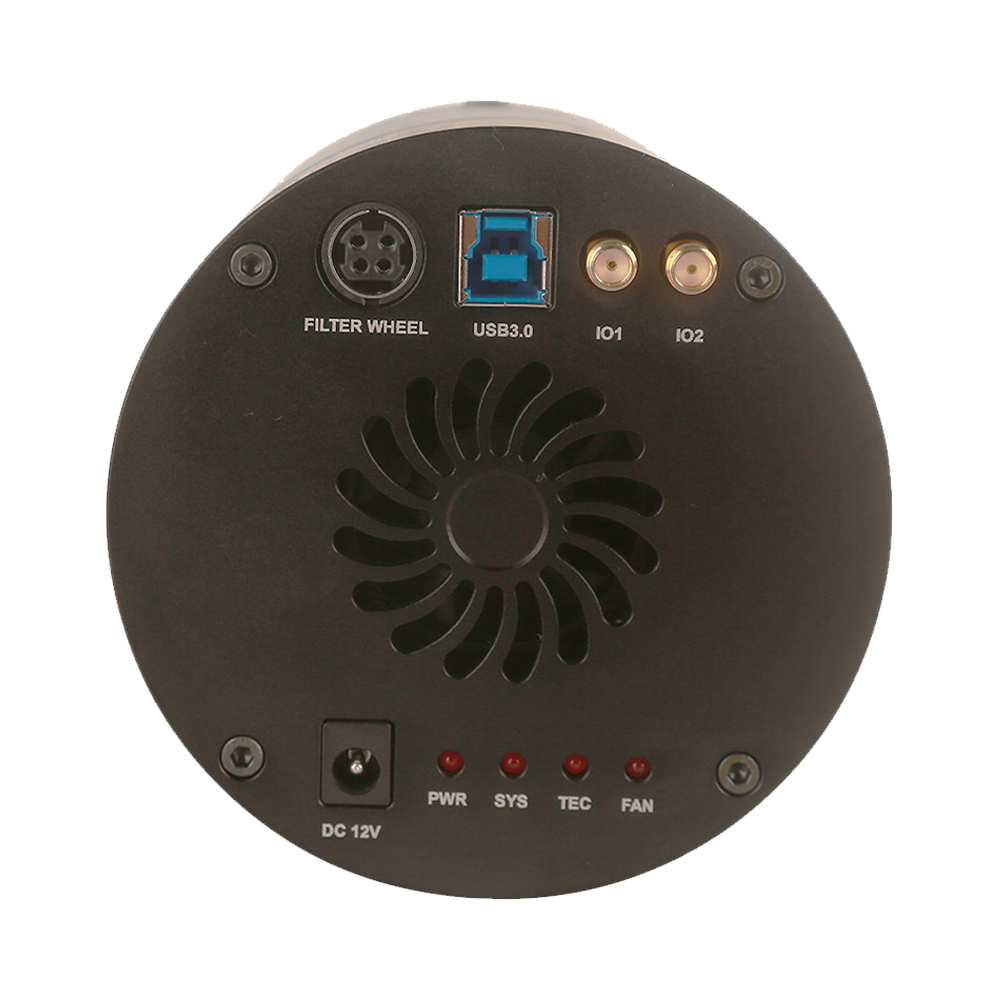

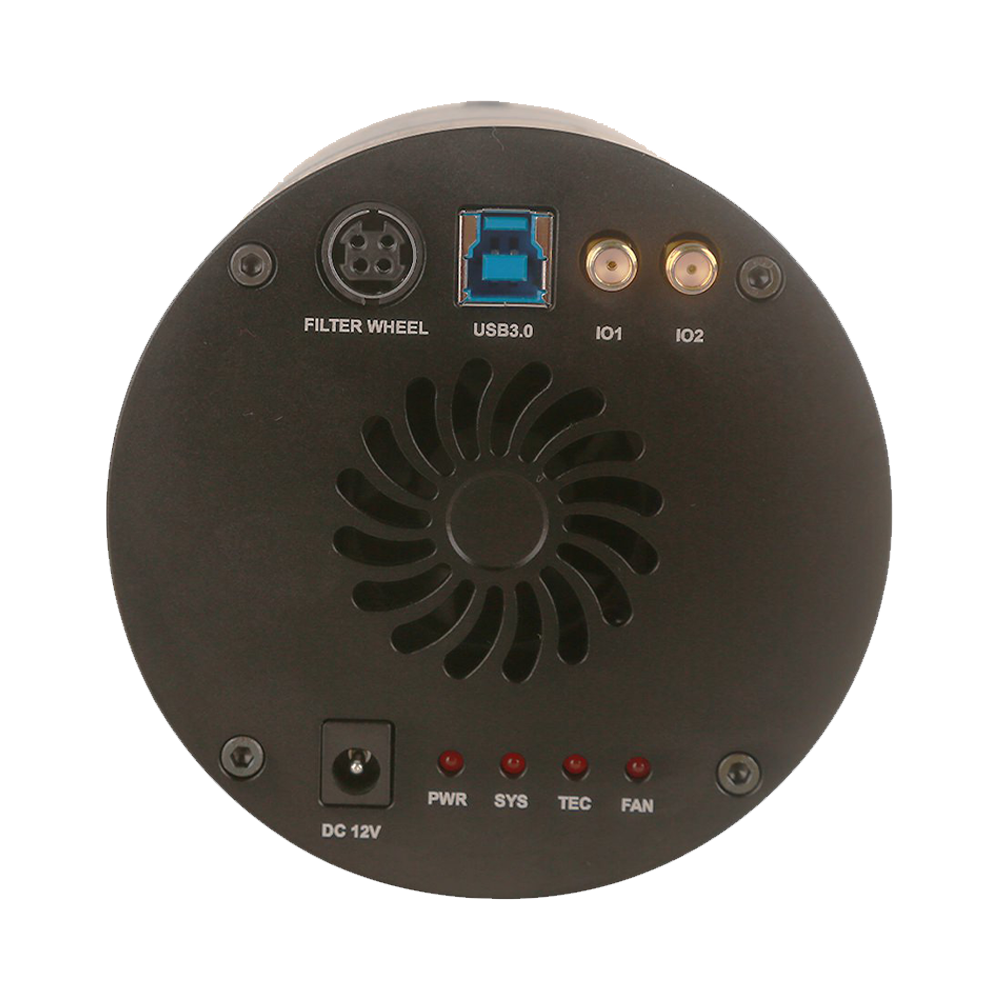

配备高速USB3.0接口，提供5Gbps带宽确保高分辨率图像的实时传输。全面的SDK支持覆盖Windows、Linux、macOS、Android平台，提供C/C++、C#/VB.NET、Python、Java、DirectShow、Twain等丰富接口。铝合金CNC精密加工机身配合低振动风扇设计，在保证散热效果的同时最大限度减少了机械振动对成像的影响。工作温度范围-10℃至50℃，湿度30~80%RH，适应各种严苛的实验室和工业环境。
