MTR3CMOS系列
产品介绍

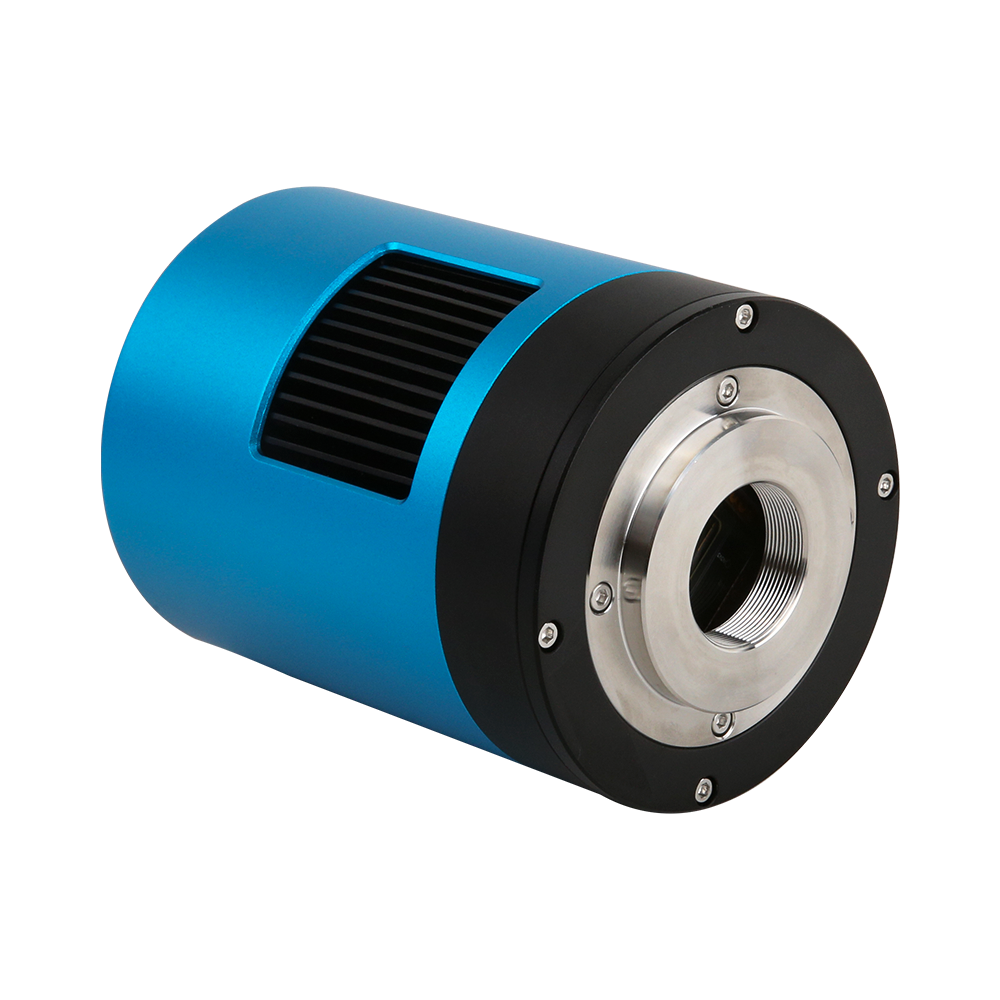

MTR3CMOS 系列为 C 接口 USB3.0 多通道 CMOS 相机，面向多色荧光与复杂光路的同时成像需求。机内集成多通道分色光路（依机型），可将样品发出的不同波段/颜色通道分离并同步采集，显著提升成像效率并避免序列切换带来的时序误差。搭载高灵敏、低噪声 CMOS 传感器与内置 Ultra-Fine 图像处理引擎，在弱信号条件下仍能获得高信噪比图像。USB3.0 高带宽链路与内置缓存保障多通道大数据量的稳定传输；每通道支持独立曝光/增益/ROI/位深设置，便于按谱线与亮度差异精细优化。机身采用铝合金 CNC 精密结构，长期运行稳定可靠。随附 ToupView/ToupLite 与跨平台 SDK（Windows / Linux / macOS / Android），便于系统集成与二次开发。
产品特点
- 一体式多通道分色光路（依机型）：将不同波段/颜色通道分离并同步采集，适合多色荧光/多波段应用
- 多通道同步：支持外部硬件触发与通道间时序联动，减少序列切换误差与运动伪影
- 高灵敏低噪 CMOS 传感器（依机型），适合弱光与长时间观测
- 每通道独立参数：曝光/增益/ROI/位深可分别设置，便于按谱线与亮度差异优化
- 数据链路：USB3.0（5 Gbit/s）高速传输，内置缓存提升多通道大数据量的稳定性
- 位深支持：8 / 12 / 16-bit（依机型），提升弱信号层次与动态范围
- Ultra-Fine 图像处理：去马赛克、AE/AGC、AWB/一键白平衡、色彩校正、Gamma、对比度/亮度/饱和度、LUT 等（依机型）
- 采集模式：自由运行、软触发、外部硬触发；支持多设备/光源/运动平台时序联动
- 通道校准与配准：支持软件端通道配准与伪彩/合成显示（依软件/机型）

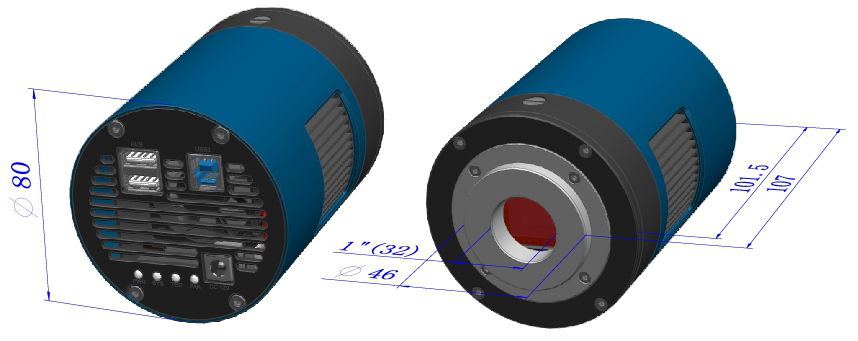

- 结构与接口：C-mount 主接口，铝合金 CNC 机身，稳定耐用、便于长期部署
- 软件与生态：随附 ToupView/ToupLite；提供 Windows / Linux / macOS / Android SDK（兼容 DirectShow / TWAIN）
- 典型应用：多色荧光成像、双/多波段观察、生物医学研究、材料与半导体多通道分析等
产品型号
MTR3CMOS｜一体式多通道 C-mount 相机｜USB3.0 高速同步采集｜面向多色荧光/多波段成像
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 快门方式 | 帧率 | 数据接口 | 色彩 | 操作 |
|---|---|---|---|---|---|---|---|---|
| MTR3CMOS45000KMA |
IMX492 (M, RS)
4/3" (23.11mm) | 19.11mm × 13.00mm
|
45MP (8176x5616) | 2.315μm × 2.315μm | 卷帘快门 |
8.1fps@8176x5616
30.0fps@4080x2808
8.1fps@7408x5556
33.0fps@3696x2778
10.4fps@8176x4320
34.7fps@4096x2160
62.5fps@2048x1080
86.5fps@1360x720
|
USB3.0 |
|
查看详情 |
| MTR3CMOS26000KPA |
IMX571 (C, RS)
1.8" (28.21mm) | 23.48mm × 15.67mm
|
26MP (6224x4168) | 3.76μm × 3.76μm | 卷帘快门 |
14fps@6224x4168
37fps@3104x2084
110fps@2064x1386
|
USB3.0 |
|
查看详情 |
| MTR3CMOS26000KMA |
IMX571 (M, RS)
1.8" (28.21mm) | 23.48mm × 15.67mm
|
26MP (6224x4168) | 3.76μm × 3.76μm | 卷帘快门 |
14fps@6224x4168
37fps@3104x2084
110fps@2064x1386
|
USB3.0 |
|
查看详情 |
| MTR3CMOS21000KPA |
IMX269 (C)
4/3" (21.77mm) | 17.4mm × 13.1mm
|
21MP (5280x3954) | 3.3μm × 3.3μm | 卷帘快门 |
17fps@5280x3954
17fps@3952x3952
56fps@2640x1976
67fps@1760x1316
192fps@584x438
|
USB3.0 |
|
查看详情 |
| MTR3CMOS20000KPA |
IMX183 (C, RS)
1" (16.00mm) | 13.056mm × 8.755mm
|
20MP (5440x3648) | 2.4μm × 2.4μm | 卷帘快门 |
19fps@5440x3648
48.8fps@2736x1824
59.4fps@1824x1216
|
USB3.0 |
|
查看详情 |
| MTR3CMOS20000KMA |
IMX183 (M, RS)
1" (16.00mm) | 13.056mm × 8.755mm
|
20MP (5440x3648) | 2.4μm × 2.4μm | 卷帘快门 |
19fps@5440x3648
48.8fps@2736x1824
59.4fps@1824x1216
|
USB3.0 |
|
查看详情 |
| MTR3CMOS16000KPA |
MN34230PLJ (C)
4/3" (22.06mm) | 17.6mm × 13.3mm
|
16MP (4640x3506) | 3.8μm × 3.8μm | 卷帘快门 |
6fps@4640x3506
20fps@2304x1750
48fps@1536x1160
|
USB3.0 |
|
查看详情 |
| MTR3CMOS16000KMA |
MN34230ALJ (M)
4/3" (22.06mm) | 17.6mm × 13.3mm
|
16MP (4648x3506) | 3.8μm × 3.8μm | 卷帘快门 |
22.5fps@4648x3506
43fps@2304x1750
48fps@1536x1168
|
USB3.0 |
|
查看详情 |
| MTR3CMOS10300KPA |
IMX294 (C)
4/3" (23.11mm) | 19.11mm × 13.0mm
|
10.3MP (4128x2808) | 4.63μm × 4.63μm | 卷帘快门 |
30fps@4128x2808
38.5fps@4096x2160
59.8fps@2048x1080
87.2fps@1360x720
|
USB3.0 |
|
查看详情 |
| MTR3CMOS10300KMA |
IMX492 (M, RS)
4/3" (23.11mm) | 19.11mm × 13.0mm
|
10.3MP (4128x2808) | 4.63μm × 4.63μm | 卷帘快门 |
30fps@4128x2808
38.5fps@4096x2160
59.8fps@2048x1080
87.2fps@1360x720
|
USB3.0 |
|
查看详情 |
| MTR3CMOS09000KPA |
IMX533 (C)
1" (15.96mm) | 11.28mm × 11.28mm
|
9MP (2992x3000) | 3.76μm × 3.76μm | 卷帘快门 |
40fps@2992x3000
62fps@1488x1500
186fps@992x998
|
USB3.0 |
|
查看详情 |
| MTR3CMOS09000KMA |
IMX533 (M)
1" (15.96mm) | 11.28mm × 11.28mm
|
9MP (2992x3000) | 3.76μm × 3.76μm | 卷帘快门 |
40fps@2992x3000
62fps@1488x1500
186fps@992x998
|
USB3.0 |
|
查看详情 |
| MTR3CMOS08300KPA |
IMX585 (C, RS)
1/1.2" (12.73mm) | 11.14mm × 6.26mm
|
8.3MP (3840x2160) | 2.9μm × 2.9μm | 卷帘快门 |
45fps@3840x2160
70fps@1920x1080
|
USB3.0 |
|
查看详情 |
| MTR3CMOS07100KPA |
IMX428 (C, GS)
1.1" (17.63mm) | 14.4mm × 9.9mm
|
7.0MP (3200x2200) | 4.5μm × 4.5μm | 全局快门 |
51.3fps@3200x2200
133.8fps@1584x1100
|
USB3.0 |
|
查看详情 |
| MTR3CMOS07100KMA |
IMX428 (M, GS)
1.1" (17.63mm) | 14.4mm × 9.9mm
|
7.0MP (3200x2200) | 4.5μm × 4.5μm | 全局快门 |
51.3fps@3200x2200
133.8fps@1584x1100
|
USB3.0 |
|
查看详情 |
| MTR3CMOS02300KPA |
SC2110 (C, RS)
1.69" (27.08mm) | 23.0mm × 14.4mm
|
2.3MP (1920x1200) | 12μm × 12μm | 卷帘快门 |
120fps@1920x1200
|
USB3.0 |
|
查看详情 |
| MTR3CMOS02300KMA |
SC2110 (M, RS)
1.69" (27.08mm) | 23.0mm × 14.4mm
|
2.3MP (1920x1200) | 12μm × 12μm | 卷帘快门 |
120fps@1920x1200
|
USB3.0 |
|
查看详情 |
| MTR3CMOS01700KPA |
IMX432 (C, GS)
1.1" (17.63mm) | 14.4mm × 9.9mm
|
1.7MP (1600x1100) | 9.0μm × 9.0μm | 全局快门 |
98.6fps@1600x1100
|
USB3.0 |
|
查看详情 |
| MTR3CMOS01700KMA |
IMX432 (M, GS)
1.1" (17.63mm) | 14.4mm × 9.9mm
|
1.7MP (1600x1100) | 9.0μm × 9.0μm | 全局快门 |
98.6fps@1600x1100
|
USB3.0 |
|
查看详情 |
| MTR3CMOS01300KMA |
GLUX9701BSI (M, UV, RS)
1" (15.96mm) | 12.493mm × 9.994mm
|
1.3MP (1280x1024) | 9.76μm × 9.76μm | 卷帘快门 |
30fps@1280x1024
30fps@640x512
|
USB3.0 |
|
查看详情 |
| MTR3CMOS00500KMA |
GLUX1605BSI (M, UV, RS)
1" (16.00mm) | 12.8mm × 9.6mm
|
0.5MP (800x600) | 16.0μm × 16.0μm | 卷帘快门 |
60fps@800x600
60fps@400x300
|
USB3.0 |
|
查看详情 |
| MTR3CMOS08300KMA |
IMX585 (M, RS)
1/1.2" (12.73mm) | 11.2mm × 6.3mm
|
8.3MP (3840x2160) | 2.9μm × 2.9μm | 卷帘快门 |
24fps@3840x2160
|
USB3.0 |
|
查看详情 |

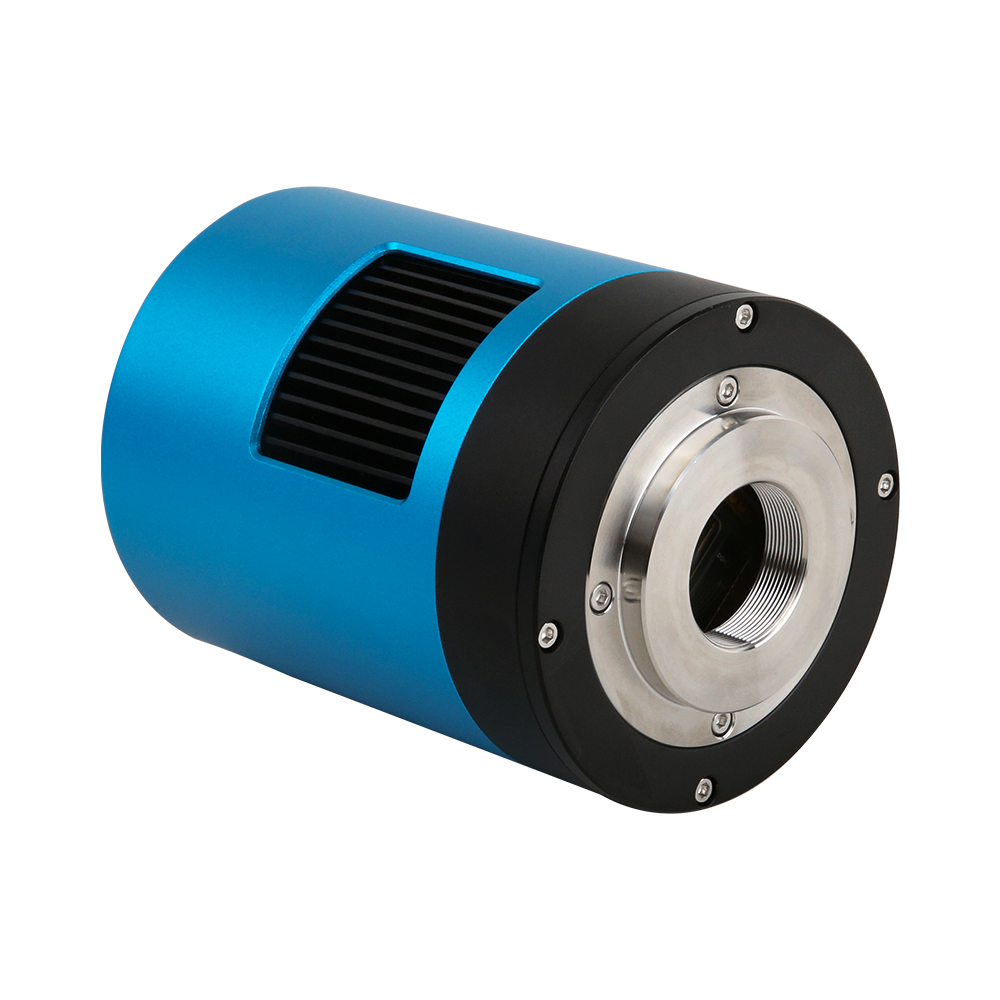

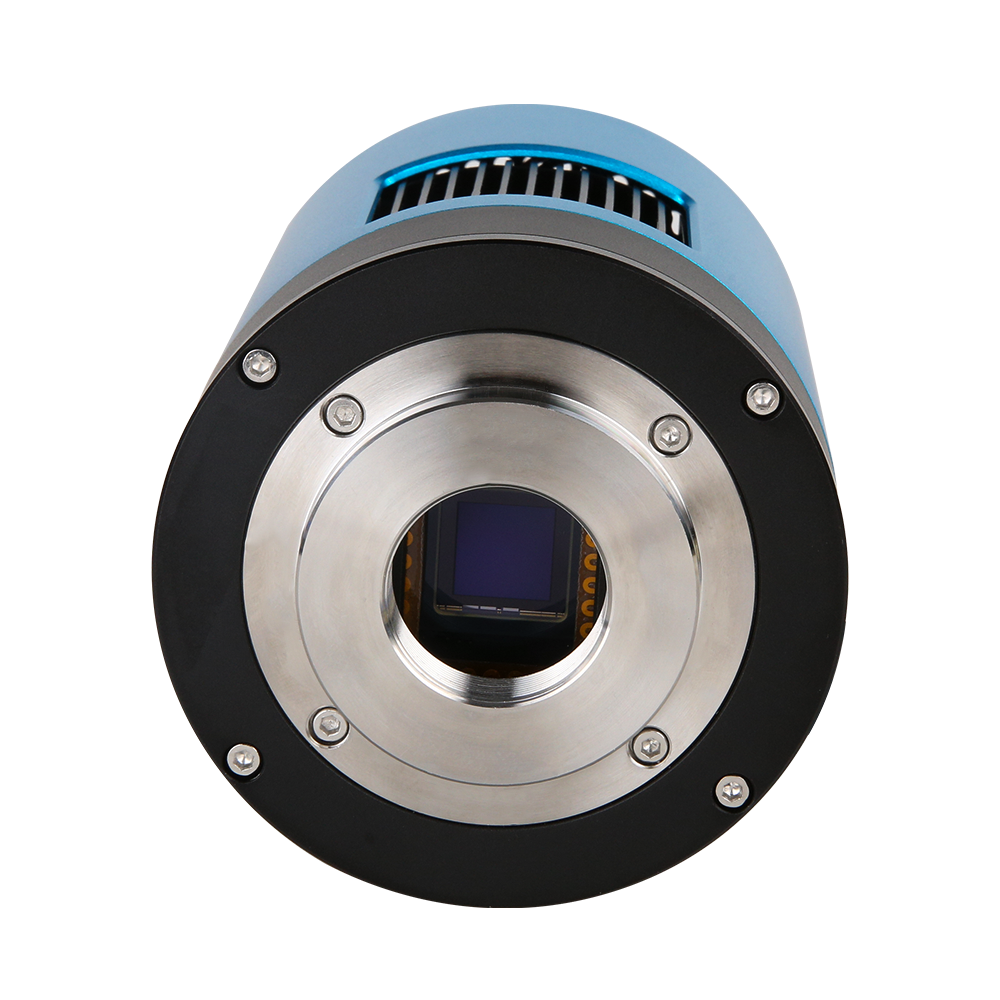

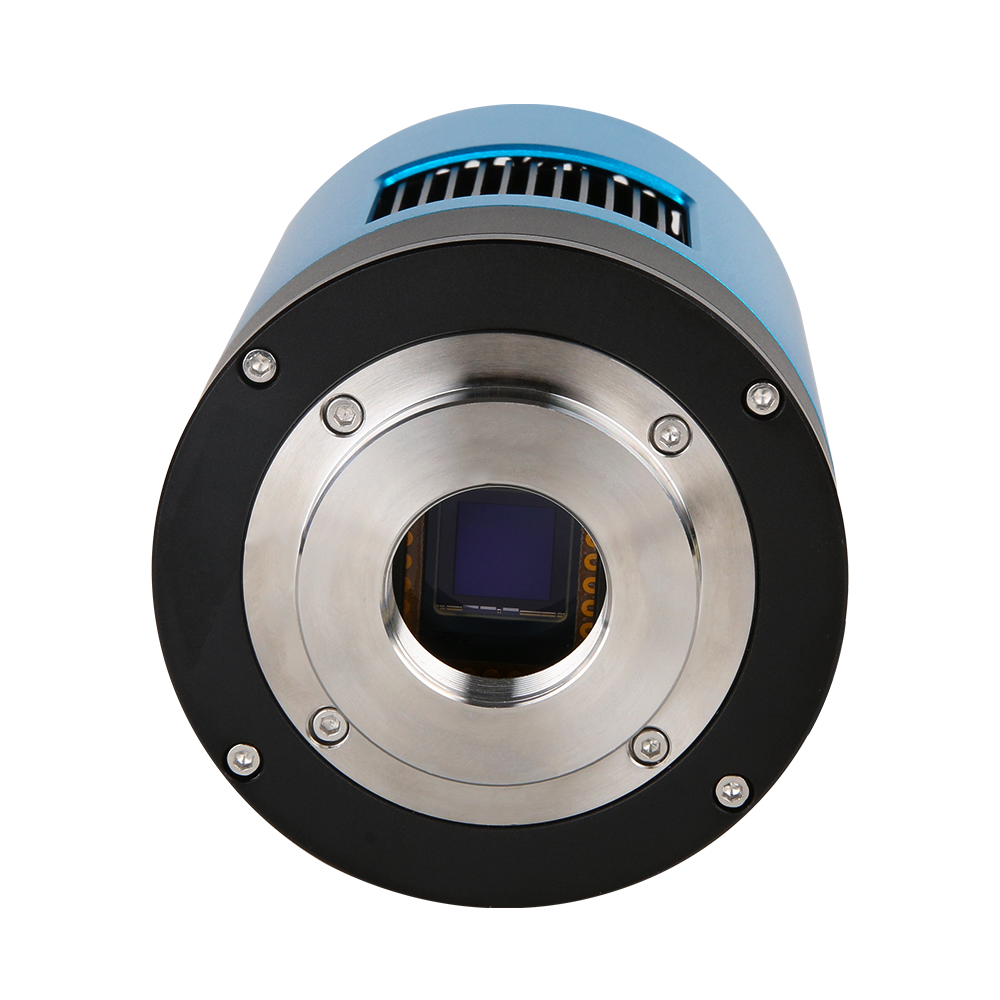

MTR3CMOS系列是图谱光电推出的双级热电制冷USB3.0科学级CMOS相机，专为弱光、荧光成像及科研级测量打造。搭载Sony Exmor系列高性能图像传感器，集成高效双级热电制冷模块，可将传感器温度降低至比环境温度低40℃，有效抑制热噪声与暗电流。采用防结雾结构设计，确保传感器表面在超低温下无结霜结雾，持续输出高质量低噪声图像。
核心特性
Sony Exmor CMOS传感器
高量子效率、低暗电流、宽动态范围
双级TE制冷技术
40℃温差控制，精准降低热噪声
防结雾密封设计
特殊腔体结构，避免低温结雾结霜
宽分辨率覆盖
0.5MP至45MP，满足多样化需求
性能参数亮点
制冷能力
-40°C
温差控制分辨率范围
0.5-45 MP
宽覆盖帧率表现
8-110 fps
全分辨率数据位深
8/12/16 bit
灵活输出产品深度介绍
Sony Exmor科学级CMOS传感器技术
采用Sony最先进的Exmor CMOS传感器技术，集成了列并行A/D转换器和数字噪声消除电路，实现了极低的读出噪声和高速数据传输。Exmor技术通过优化像素结构和电路设计，大幅提升了量子效率和动态范围，使得传感器在弱光条件下仍能保持出色的成像性能。像素尺寸从1.7µm到16µm的多种选择，既能满足高分辨率细节成像需求，又能在极低光照环境下提供卓越的感光性能。
高效双级热电制冷系统
MTR3CMOS系列采用精密设计的双级热电制冷（TEC）系统，可实现比环境温度低40℃的稳定温度控制。通过高效的热管理和精确的PID温控算法，传感器温度可在软件中实时监控和调节。这种深度制冷能力有效降低了CMOS传感器的暗电流和热噪声，特别是在长时间曝光应用中，能够显著提升图像的信噪比，为科学级成像提供了可靠的硬件基础。
创新防结雾密封结构设计
独特的腔体密封设计结合先进的防结雾技术，确保传感器在深度制冷状态下表面不会产生结霜或结雾现象。密封腔体内采用特殊的干燥剂和惰性气体填充技术，有效隔绝外界水汽。光学窗口采用特殊的防雾涂层处理，即使在高湿度环境或温度剧烈变化条件下，也能保持清晰的成像效果，为长时间连续工作提供了可靠保障。
精准曝光与多模式触发系统
支持从0.1毫秒到1小时的超宽曝光时间范围，配合8/12/16位灵活的数据输出选择，能够适应从高速动态捕获到长时间弱光积分的各种应用场景。多种触发模式包括软件触发、外部硬件触发、批量触发等，支持精确的多相机同步和复杂的实验时序控制。高速USB3.0接口提供5Gbps带宽，确保高分辨率图像的实时传输，同时向下兼容USB2.0，提供了极佳的系统兼容性。
完善的软硬件集成解决方案

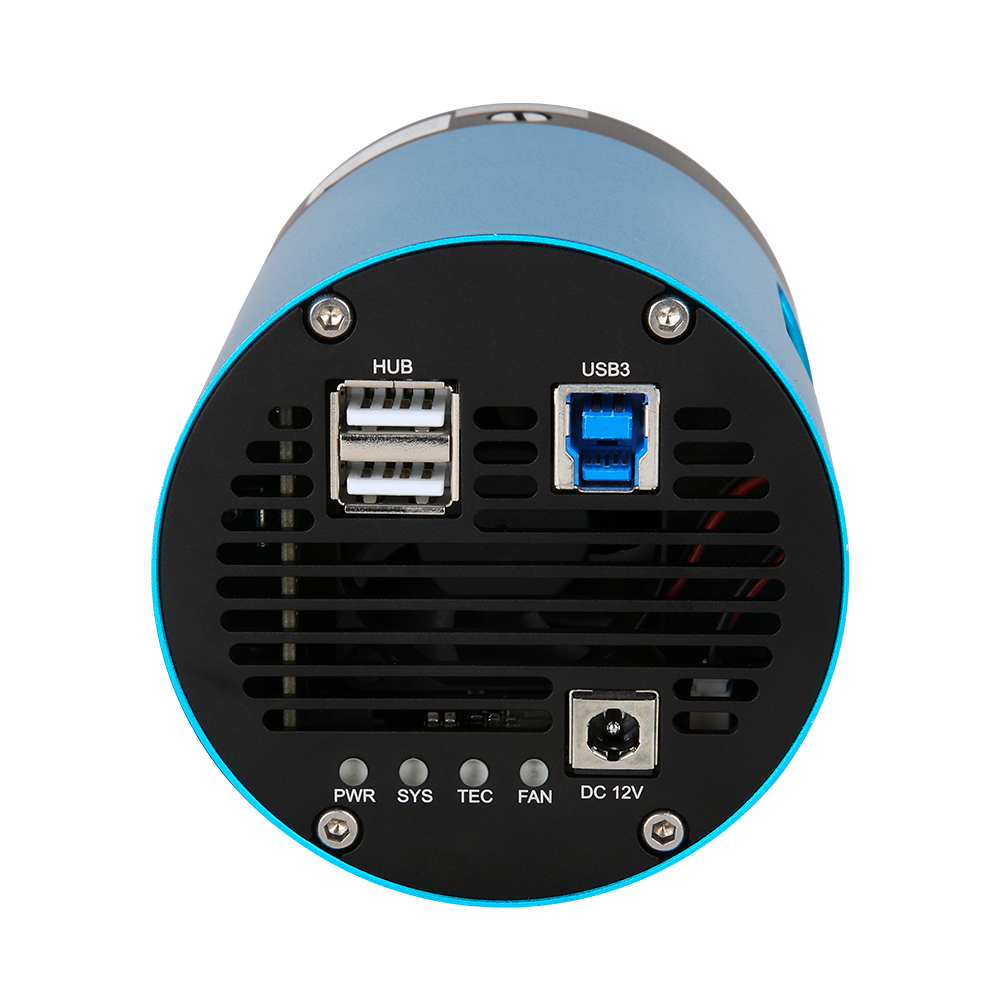

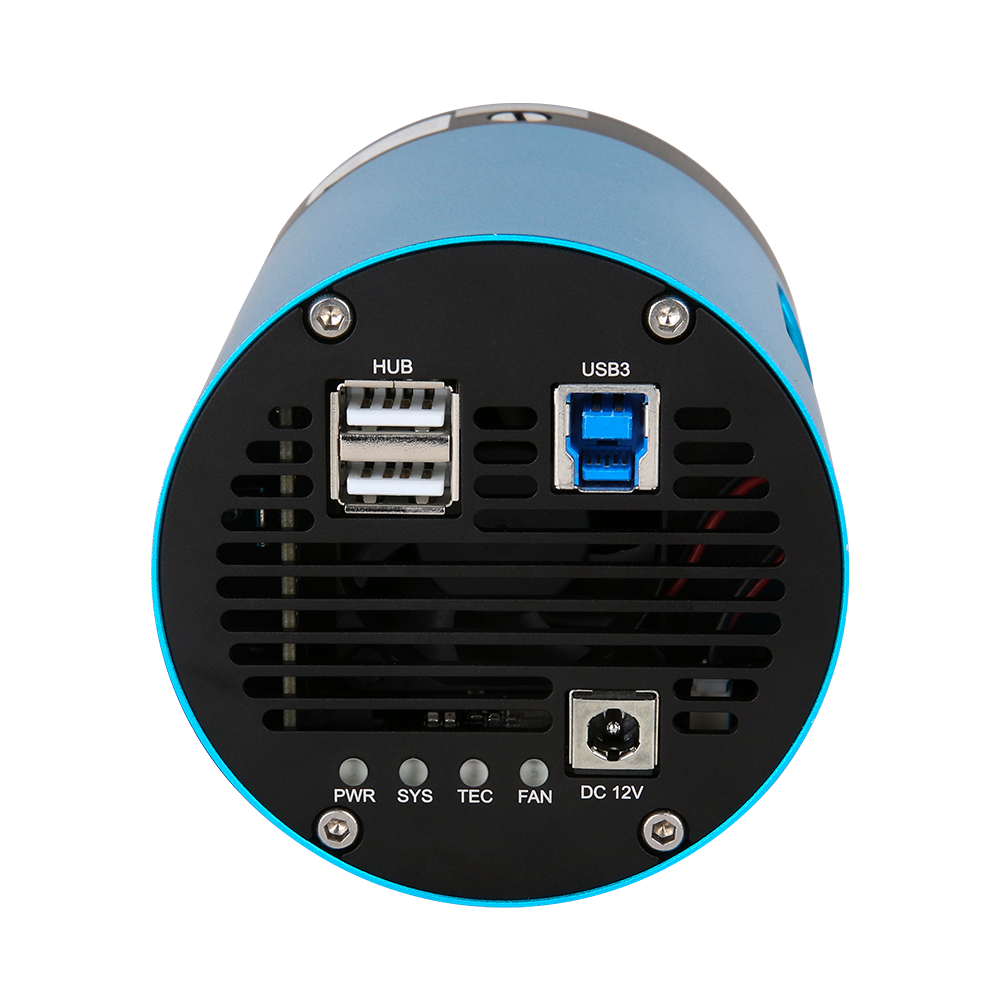

内置Ultra-Fine硬件级ISP图像处理引擎，提供精准的色彩还原和细节增强。配套专业的ToupView/ToupLite软件，集成了图像采集、处理、测量、报告等完整功能。全面的SDK支持覆盖Windows、Linux、macOS、Android平台，提供C/C++、C#/VB.NET、Python、Java、DirectShow、Twain等丰富接口。CNC精密加工的铝合金机身配合减振风扇设计，在保证高效散热的同时最大限度减少机械振动，确保了长期稳定运行的可靠性。
