ECMOS系列
产品介绍
ECMOS 系列为紧凑型 C 接口 USB2.0 显微相机，采用 Sony Exmor/Exmor R/Exmor RS 背照式 CMOS 传感器（依机型），在弱光条件下仍具备高灵敏度与低读出噪声表现。通过 480 Mbit/s 的 USB2.0 链路实现即插即用与高兼容性，适合教学、常规科研记录与通用显微成像等场景。
内置 Ultra-Fine 颜色处理引擎，可在相机端完成去马赛克、自动曝光/增益、一键白平衡与色彩/伽马/对比度等实时处理，降低主机负载并提升预览稳定性。分辨率覆盖约 1.2–8.3 MP；支持 8/12-bit（依机型）与 ROI/窗口化，灵活权衡分辨率、帧率与带宽。机身为金属（铝/锌铝）CNC 结构，坚固耐用；随附 ToupView/ToupLite 与跨平台 SDK（Windows/Linux/macOS/Android），便于系统集成与二次开发。
产品特点
- 传感器：Sony Exmor / Exmor R / Exmor RS 背照式 CMOS（依机型），高灵敏低噪声
- 分辨率覆盖约 1.2–8.3 MP（依机型），满足通用显微成像需求

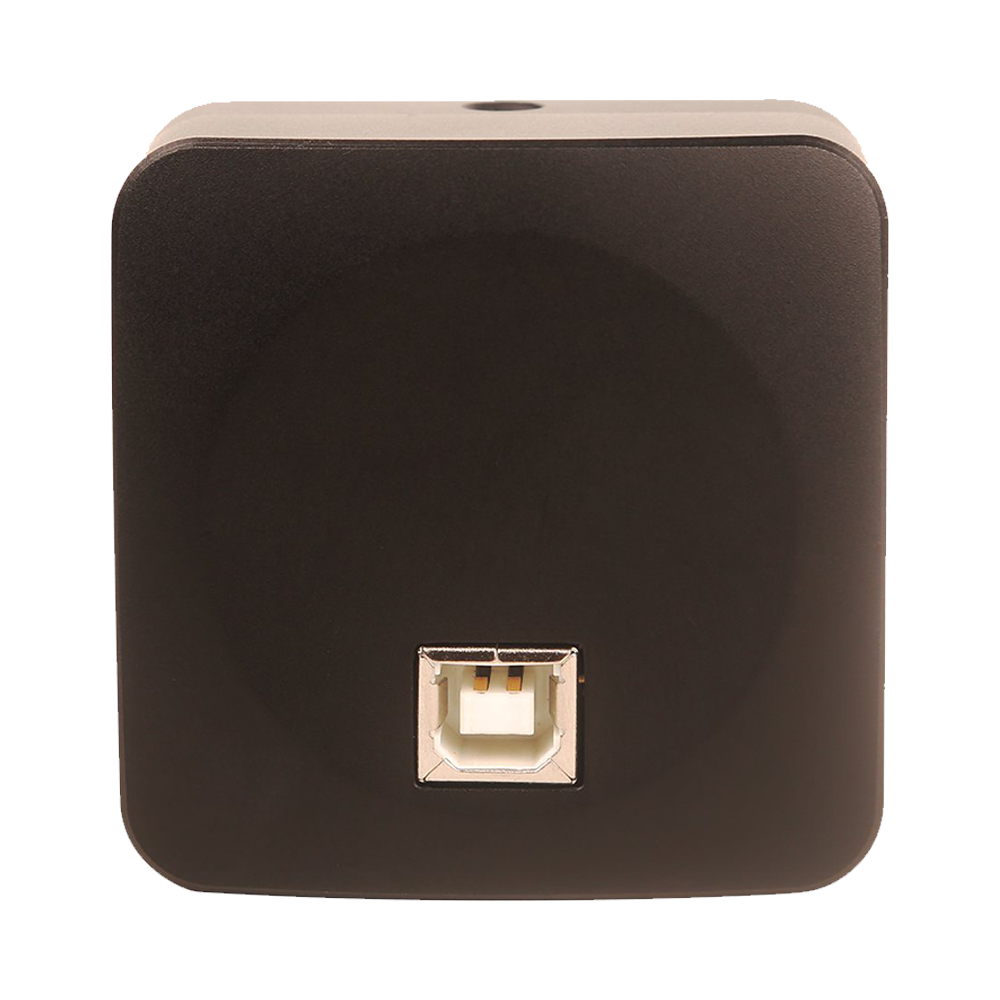

- 接口：USB2.0（480 Mbit/s）即插即用，兼容性好、布线简洁
- 并列 A/D 架构，兼顾低噪声与低功耗
- Ultra-Fine 颜色引擎：Demosaic、AE/AGC、AWB、一键白平衡、色彩/伽马/亮度/对比度、LUT
- 位深与数据：8 / 12-bit（依机型），支持 RAW/Bayer 输出
- 图像功能：任意 ROI/窗口化，按需权衡分辨率/帧率/带宽

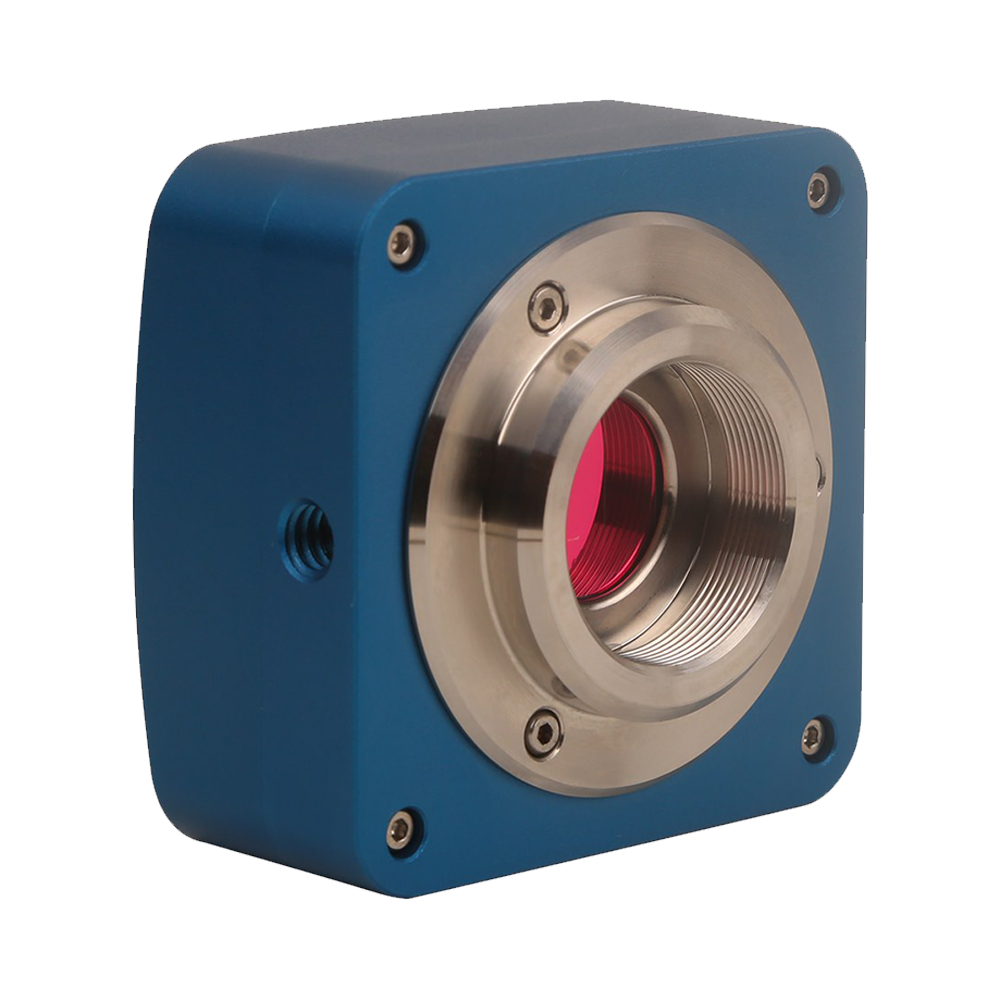

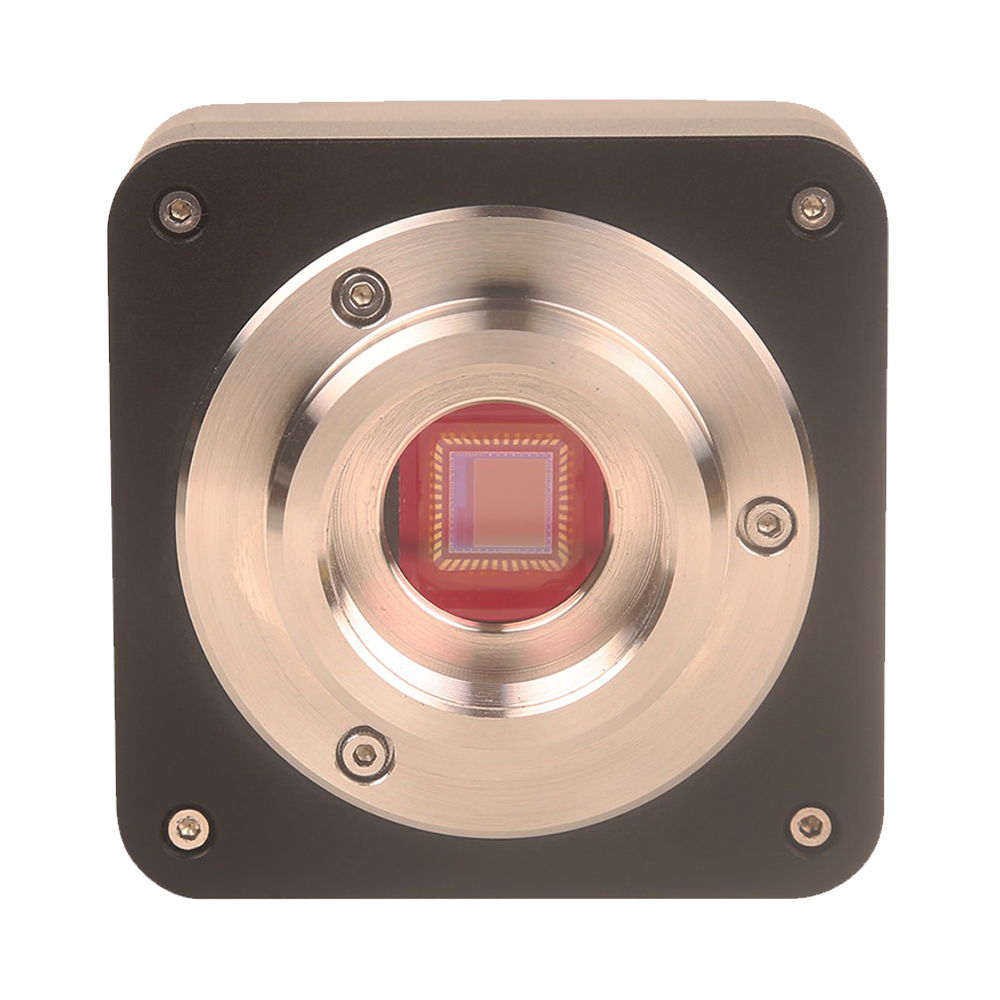

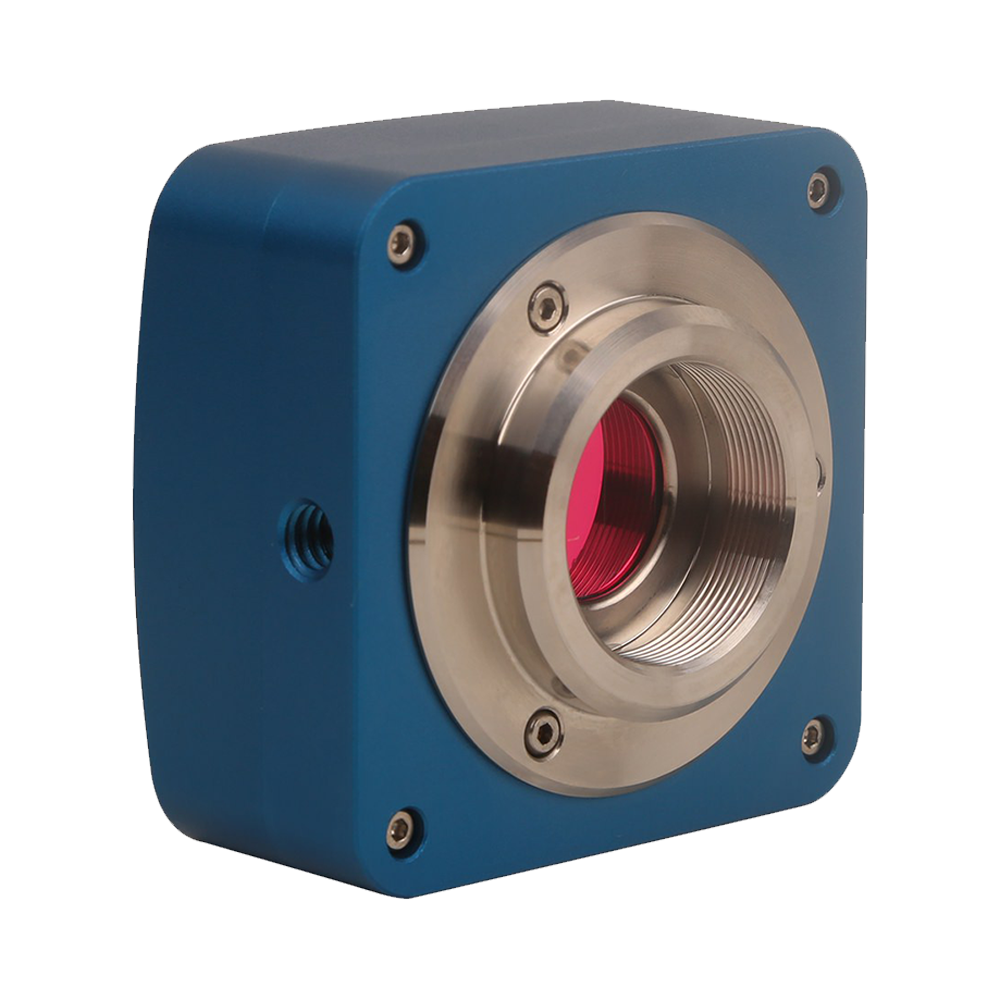

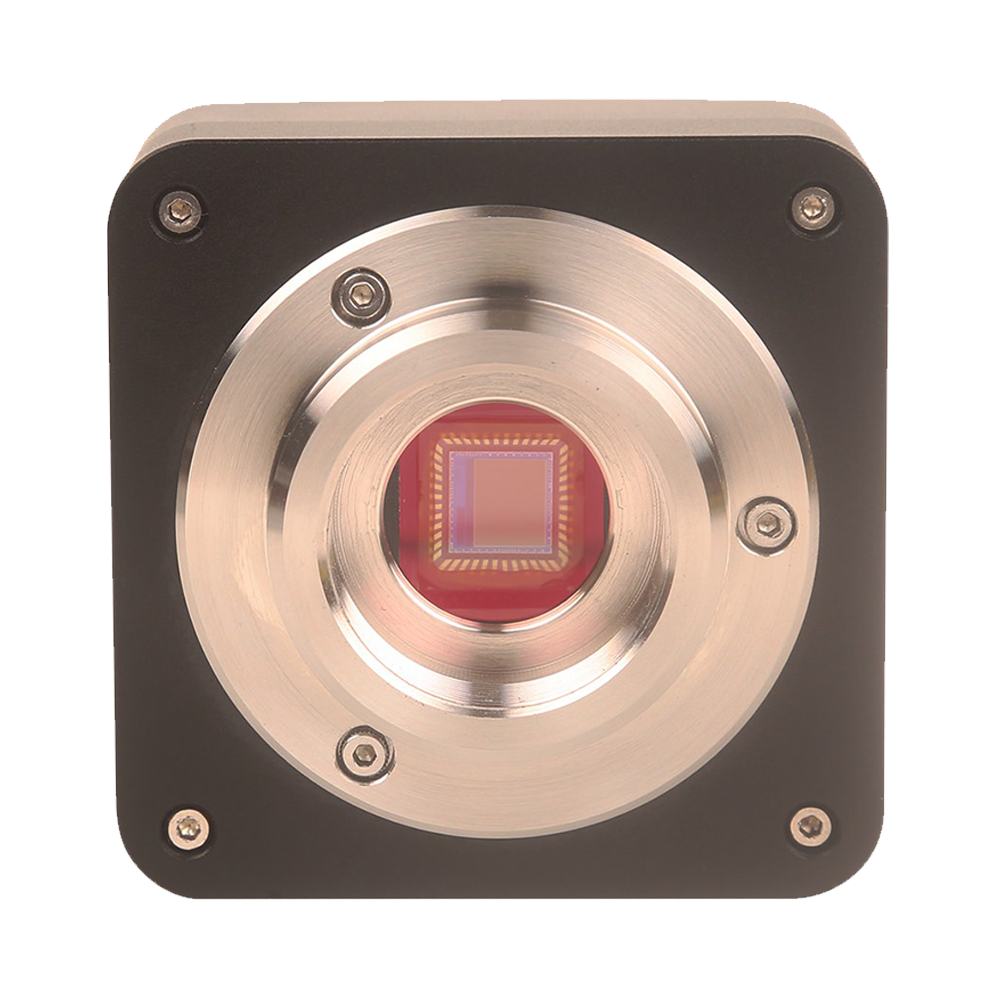

- 镜头接口：C-mount 标准接口，兼容多类显微/工业光学系统
- 结构：铝/锌铝合金 CNC 机身，耐用并有助于散热与电磁屏蔽
- 供电：USB 总线供电（依机型），低功耗，适合长时间稳定运行
- 软件与生态：随附 ToupView/ToupLite；提供 Windows / Linux / macOS / Android SDK（兼容 DirectShow / TWAIN）
- 典型应用：明场、暗场、弱光/荧光显微、教学记录与通用实验成像
产品型号
ECMOS｜C 接口 USB2.0｜Sony Exmor/Exmor R/Exmor RS 背照式 CMOS｜Ultra-Fine 颜色引擎｜1.2–8.3 MP
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 快门方式 | 帧率 | 数据接口 | 色彩 | 操作 |
|---|---|---|---|---|---|---|---|---|
| ECMOS08300KPA |
IMX274(C)
1/2.5" (7.48mm) | 6.22mm × 3.50mm
|
8.3M (3840×2160) | 1.62µm × 1.62µm | 卷帘快门 |
4fps@3840x2160
16fps@1920x1080
|
USB2.0 |
|
查看详情 |
| ECMOS06600KPA |
IMX326(C)
1/2.9" (6.16mm) | 4.98mm × 3.50mm
|
6.6M (3072×2160) | 1.62µm × 1.62µm | 卷帘快门 |
5fps@3072x2160
6fps@2592x1944
6fps@3072x1728
7fps@2160x2160
|
USB2.0 |
|
查看详情 |
| ECMOS05300KPA |
IMX178(C)
1/1.9" (8.45mm) | 7.37mm × 4.15mm
|
5.3M (3072×1728) | 2.4µm × 2.4µm | 卷帘快门 |
5.5fps@3072x1728
35fps@1280x720
|
USB2.0 |
|
查看详情 |
| ECMOS05000KPA |
IMX335(C)
1/2.8" (6.47mm) | 5.18mm × 3.89mm
|
5.0M (2592×1944) | 2.0µm × 2.0µm | 卷帘快门 |
6.4fps@2592x1944
26.7fps@1296x972
|
USB2.0 |
|
查看详情 |
| ECMOS03100KPA |
IMX123(C)
1/2.8" (6.4mm) | 5.12mm × 3.84mm
|
3.1M (2048×1536) | 2.5µm × 2.5µm | 卷帘快门 |
11.5fps@2048x1536
18.3fps@1920x1080
18.1fps@1600x1200
29.5fps@1024x768
|
USB2.0 |
|
查看详情 |
| ECMOS02000KPA |
IMX290(C)
1/2.8" (6.35mm) | 5.56mm × 3.13mm
|
2.0M (1920×1080) | 2.9µm × 2.9µm | 卷帘快门 |
17fps@1920x1080
|
USB2.0 |
|
查看详情 |
| ECMOS01200KPA |
IMX224(C)
1/3" (6.0mm) | 4.80mm × 3.60mm
|
1.2M (1280×960) | 3.75µm × 3.75µm | 卷帘快门 |
27fps@1280x960
54fps@640x480
|
USB2.0 |
|
查看详情 |
ECMOS系列是图谱光电推出的高灵敏度USB 2.0显微成像相机系列，配备Sony Exmor系列背照式CMOS传感器，具有超高灵敏度、低噪声的显微成像能力。标准C接口适配各类显微镜，覆盖从普通明场到弱光及荧光光场的广泛成像需求。
核心特性
Sony背照式传感器
Exmor系列传感器，双层降噪技术，弱光成像优异
USB 2.0稳定传输
高清视频流畅传输，实时预览无延迟
列并列A/D转换
超低噪声及低功耗，图像清晰度突出
坚固耐用设计
锌铝合金CNC机身，自然散热，无机械振动
性能参数亮点
分辨率范围
120万-830万
像素可选帧率表现
数十fps
ROI模式更高像素尺寸
1.62-3.75 μm
灵敏度与清晰度平衡曝光范围
0.105ms-15s
精细控制产品深度介绍
Sony Exmor背照式传感器技术
采用索尼Exmor/Exmor R/Exmor RS系列背照式CMOS传感器，将感光层移至电路层上方，大幅提升光电转换效率。配合双层降噪技术，在极低照度条件下仍能获得清晰、低噪声的图像，特别适合荧光显微成像等弱光应用，灵敏度较传统传感器提升200%以上。
列并列A/D转换架构
创新的列并列A/D转换技术，为每一列像素配备独立的模数转换器，实现真正的并行读出。这种架构不仅大幅降低了读出噪声（典型值<2e-），还显著降低了功耗，使相机即使在长时间工作时也能保持稳定的低温运行，确保图像质量的一致性。
Ultra-Fine颜色处理引擎
独有的Ultra-Fine颜色引擎采用先进的色彩科学算法，通过精确的色彩矩阵变换和自适应白平衡技术，确保在不同光源条件下都能准确还原样品的真实色彩。对于生物组织、病理切片等对色彩准确性要求极高的应用，Ultra-Fine引擎提供了专业级的色彩表现。
灵活的成像控制功能
支持实时8/12位深度切换，8位模式适合常规观察和存储，12位模式提供4096级灰阶，满足定量分析需求。任意ROI功能允许用户选择感兴趣区域，在保持高分辨率的同时大幅提升帧率。宽广的曝光时间范围（0.105ms-15s）确保从高速动态到长时间累积曝光的全覆盖。
工业级全金属机身
采用锌铝合金精密CNC加工的一体化机身，兼具轻量化与高强度特性。独特的散热鳍片设计实现完全被动散热，无需风扇，彻底消除机械振动对成像的影响。USB 2.0接口即插即用，单线供电设计简化了系统集成。完善的多平台SDK支持，让相机能够轻松融入各种应用系统。
