ICMOS系列

产品介绍

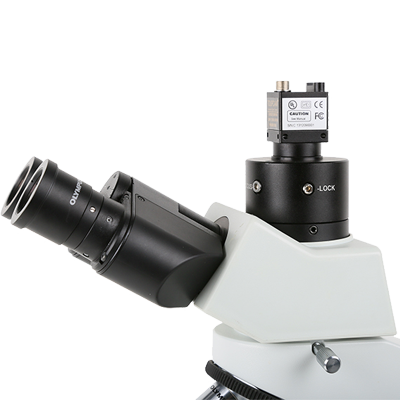

ICMOS系列是一种显微成像用CMOS相机，采用超高性能CMOS图像传感器和USB2.0数据传输接口协议。ICMOS系列相机结构紧凑，便于安装，整个相机尺寸为29×29×29毫米（没有考虑镜头安装座的尺寸）。ICMOS系列相机具有32MB帧缓冲区，支持超精细视频流颜色处理引擎（视频流彩色处理、查找表、伽玛校正和像素邻域平均）。ICMOS系列共有4种CMOS传感器可供选择（1.3MP、3.1MP、10MP、14MP），提供板级和成品两种形式，专为教学演示和基础显微成像应用设计，也可用于科研实验室的样品观察记录。

产品特点

  • 体积小巧、价格实惠，1.3-14MP多款传感器选择
  • USB2.0接口，带数据线与控制线紧定螺钉
  • 产品尺寸：29×29×29 mm（不包括透镜接口、透镜、金属外壳）
  • Ultra-Fine颜色引擎实现完美颜色再现
  • 随相机提供高级视频与图像处理应用软件ToupView
  • 提供Windows/Linux/OSX多平台SDK
  • 支持原生C/C++、C#/VB.NET、DirectShow、Twain API
  • 板级和成品可选，满足不同集成需求
咨询报价 产品手册

产品型号

ICMOS系列｜C接口 USB2.0 CMOS相机｜显微/教学｜1.3-14MP｜紧凑设计

产品型号 传感器/尺寸 分辨率 像素尺寸 快门方式 帧率 数据接口 色彩 操作
ICMOS14000KPA
MT9F002(C) 1/2.3" (7.33mm) | 5.73mm × 4.60mm
14MP (4096×3288) 1.4μm × 1.4μm 卷帘快门
2.7fps@4096×3288 10fps@2048×1644 35fps@1024×822
USB2.0 彩色 查看详情
ICMOS10000KPA
MT9J003(C) 1/2.3" (7.48mm) | 5.98mm × 4.59mm
10MP (3584×2748) 1.67μm × 1.67μm 卷帘快门
3.7fps@3584×2748 13fps@1792×1374 35fps@896×684
USB2.0 彩色 查看详情
ICMOS03100KPA
MT9T001(C) 1/2" (8.19mm) | 6.55mm × 4.92mm
3.1MP (2048×1536) 3.2μm × 3.2μm 卷帘快门
12fps@2048×1536 43fps@1024×768 83fps@680×510
USB2.0 彩色 查看详情
ICMOS01300KMA
MT9M001(M) 1/2" (8.52mm) | 6.66mm × 5.32mm
1.3MP (1280×1024) 5.2μm × 5.2μm 卷帘快门
30fps@1280×1024
USB2.0 黑白 查看详情

包装清单 #

ICMOS 系列USB2.0显微CMOS相机标准配置与装箱信息

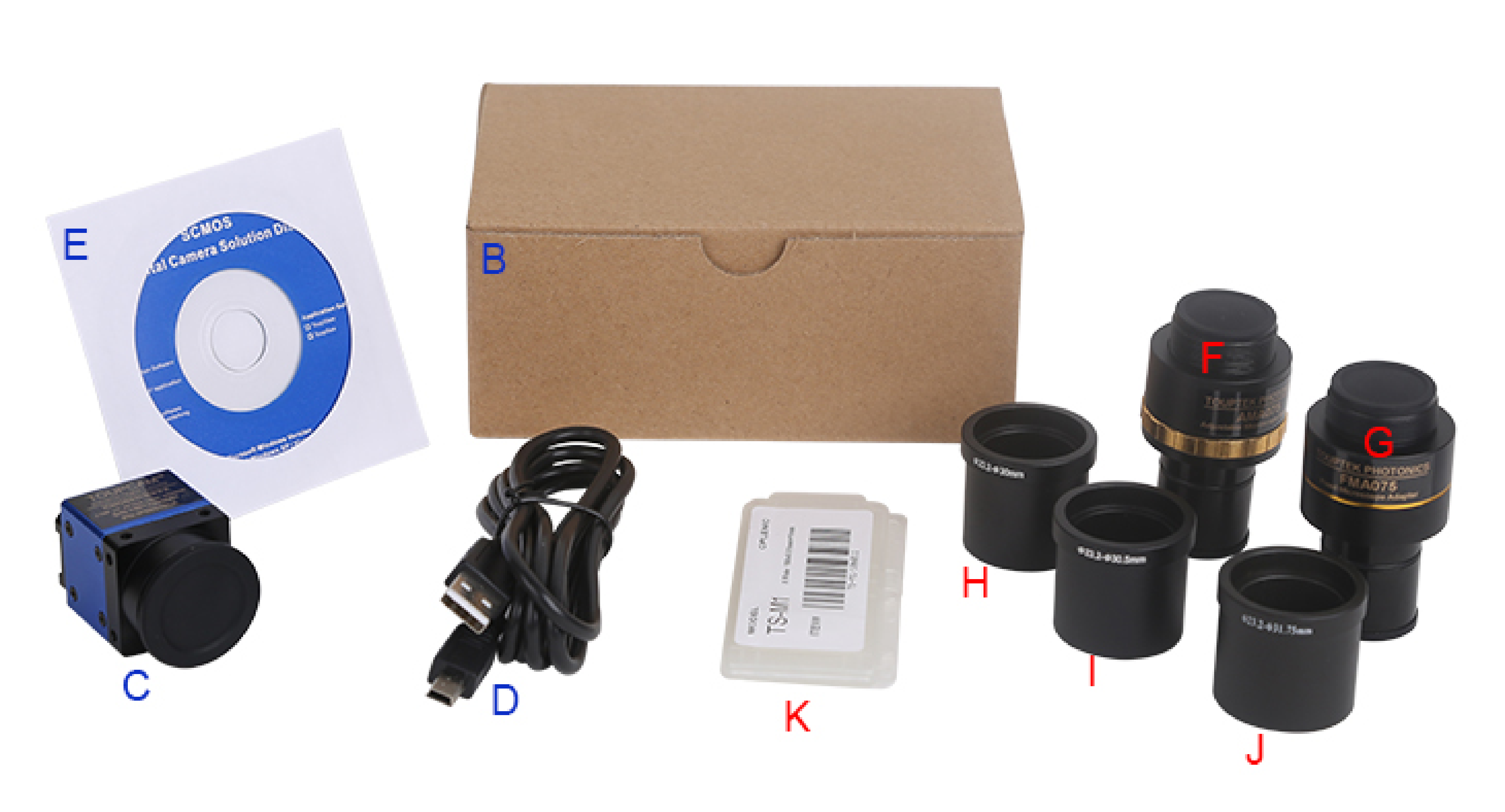

标准装箱清单
  1. 包装箱规格：L:52cm W:32cm H:33cm (20pcs, 12~17Kg/纸箱)
  2. 包装盒规格：L:15cm W:15cm H:10cm (0.5~0.55Kg/小盒)
  3. ICMOS系列相机一台
  4. 高速USB2.0 A公到B公镀金头数据线/2.0m
  5. CD (驱动与应用软件, Ø12cm)
可选附件
  1. 可调焦式目镜筒适配器
    Dia.23.2mm目镜筒转C接口：108001/AMA037, 108002/AMA050, 108003/AMA075
    Dia.31.75mm目镜筒转C接口：108008/ATA037, 108009/ATA050, 108010/ATA075
  2. 固定式目镜筒适配器
    Dia.23.2mm目镜筒转C接口：108005/FMA037, 108006/FMA050, 108007/FMA075
    Dia.31.75mm目镜筒转C接口：108011/FTA037, 108012/FTA050, 108013/FTA075
  3. 108015 (Dia.23.2mm to 30.0mm环) - 用于直径30mm目镜筒转接环
  4. 108016 (Dia.23.2mm to 30.5mm环) - 用于直径30.5mm目镜筒转接环
  5. 108017 (Dia.23.2mm to 31.75mm环) - 用于直径31.75mm目镜筒转接环
  6. 测微尺
    106011/TS-M1 (X=0.01mm/100Div.)
    106012/TS-M2 (X,Y=0.01mm/100Div.)
    106013/TS-M7 (X=0.01mm/100Div., 0.10mm/100Div.)
注意：对F和G选项，请先确定相机型号(C接口，显微镜相机或望远镜相机)，图谱光电的工程师会根据您的应用帮助选定合适的显微镜或望远镜适配器。
标准包装清单，实际配件以随箱清单为准

产品尺寸 #

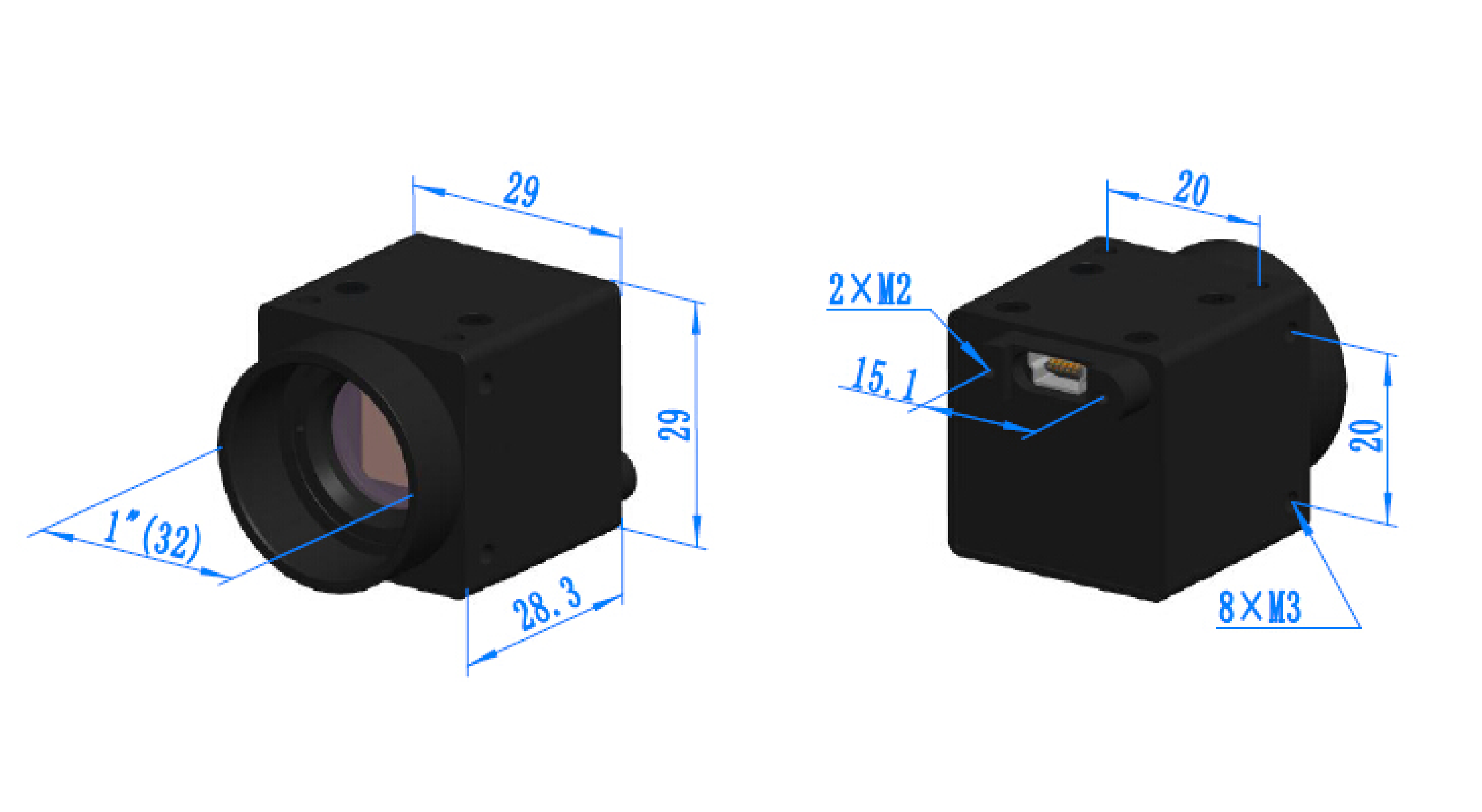

ICMOS 系列USB2.0显微CMOS相机外形尺寸示意

ICMOS 系列外形尺寸
ICMOS 系列
标准尺寸 外形尺寸图
29×29×29mm 超紧凑设计
点击图片可查看大图

ICMOS系列是一种显微成像用CMOS相机，采用超高性能CMOS图像传感器和USB2.0数据传输接口。相机结构紧凑，尺寸仅为29×29×29毫米，配备32MB帧缓冲区和Ultra-Fine颜色处理引擎。专为教学演示和基础显微成像应用设计，也可用于科研实验室的样品观察记录。

核心特性

高性能传感器

Aptina/安森美CMOS传感器，1.3-14MP多规格可选

USB 2.0即插即用

UVC协议，无需驱动，兼容性好

Ultra-Fine颜色引擎

精准色彩还原，完美颜色再现

超紧凑设计

29×29×29mm小巧体积，便于集成

板级和成品可选

满足不同集成需求

板级和成品可选

满足不同集成需求

性能参数亮点

分辨率范围

1.3-14 MP

像素可选
帧率表现

2.7-30 fps

全分辨率下
像素尺寸

1.4-5.2 μm

高灵敏度
动态范围

61-68 dB

优异表现

产品深度介绍

高性能传感器架构

ICMOS系列采用Aptina（现ON Semiconductor）的高性能CMOS图像传感器，提供1.3MP至14MP的多种分辨率选择。传感器涵盖1/2.3英寸至1/2英寸靶面尺寸，像元尺寸从1.4μm到5.2μm，满足不同应用场景对分辨率和灵敏度的需求。部分型号采用背照式架构，具备更高的量子效率和信噪比。

USB 2.0即插即用接口

采用USB2.0接口，支持UVC（USB Video Class）协议，实现真正的即插即用，无需额外安装驱动。数据线带有紧定螺钉设计，确保连接稳定性。内置32MB帧缓冲区，有效提升USB2.0传输的稳定性，避免丢帧现象。

卓越的Ultra-Fine色彩技术

内置独有的Ultra-Fine颜色引擎算法，通过先进的去马赛克、白平衡和色彩映射技术，确保图像的色彩精准再现。支持ROI白平衡和手动Temp-Tint调整，配合Gamma校正和像素邻域平均等功能，实现完美的颜色还原效果。

超紧凑设计

ICMOS系列相机采用29×29×29毫米的超紧凑立方体设计（不包括透镜接口），体积小巧便于安装和集成。整个相机壳体由坚硬铝合金机械加工而成，坚固耐用、经久耐用。传感器前端安装有高品质的IR-CUT红外截止滤光片，有效滤除红外杂光并保护传感器。

板级和成品可选

ICMOS系列提供板级和成品两种形式，满足不同集成需求。成品型号采用铝合金外壳，坚固耐用；板级型号便于嵌入式系统集成。支持C接口标准镜头，兼容各类显微镜和望远镜光学系统。

应用

ICMOS系列在显微成像领域的应用展示

应用场景

教学演示
教学演示

显微成像教学应用
显微成像
基础显微成像

生物医学观察
实验室研究
实验室研究

样品观察与分析
材料分析
材料分析

材料结构观察

ICMOS系列核心优势

高品质传感器

Aptina/安森美CMOS

USB2.0接口

UVC即插即用

超紧凑设计

29×29×29mm

精准色彩

Ultra-Fine引擎

板级成品可选

灵活集成方案

完整SDK

多平台开发支持

多规格可选

1.3-14MP丰富型号

高性价比

价格实惠体积小
