LCMOS系列
产品介绍
LCMOS 系列为 USB2.0 显微相机，电路板近传感器处集成缓冲存储器，可平滑突发数据、提升链路抗抖动能力，在 480 Mbit/s 带宽下实现更稳定的实时传输。前端采用 23.2 mm 标准目镜筒直插结构，内置缩倍镜以将物镜成像按比例缩小，使视场与传感器尺寸更好匹配、减小暗角；并可通过 23.2→30 / 23.2→30.75 mm 适配套筒兼容更多教学与体视显微镜。分辨率覆盖约 1.2–14 MP，适合教学、常规科研与通用显微记录等场景。部分机型提供 C-mount（不锈钢卡口）版本，便于与标准显微/工业光学系统对接。随机配套 ToupView/ToupLite 与跨平台 SDK（Windows/Linux/macOS/Android），便于系统集成与二次开发。
产品特点
- 23.2 mm 目镜筒直插设计，内置缩倍镜，视场与传感器匹配更佳、暗角更小（依机型/光路）
- 分辨率覆盖约 1.2–14 MP（依机型），满足教学与通用显微记录

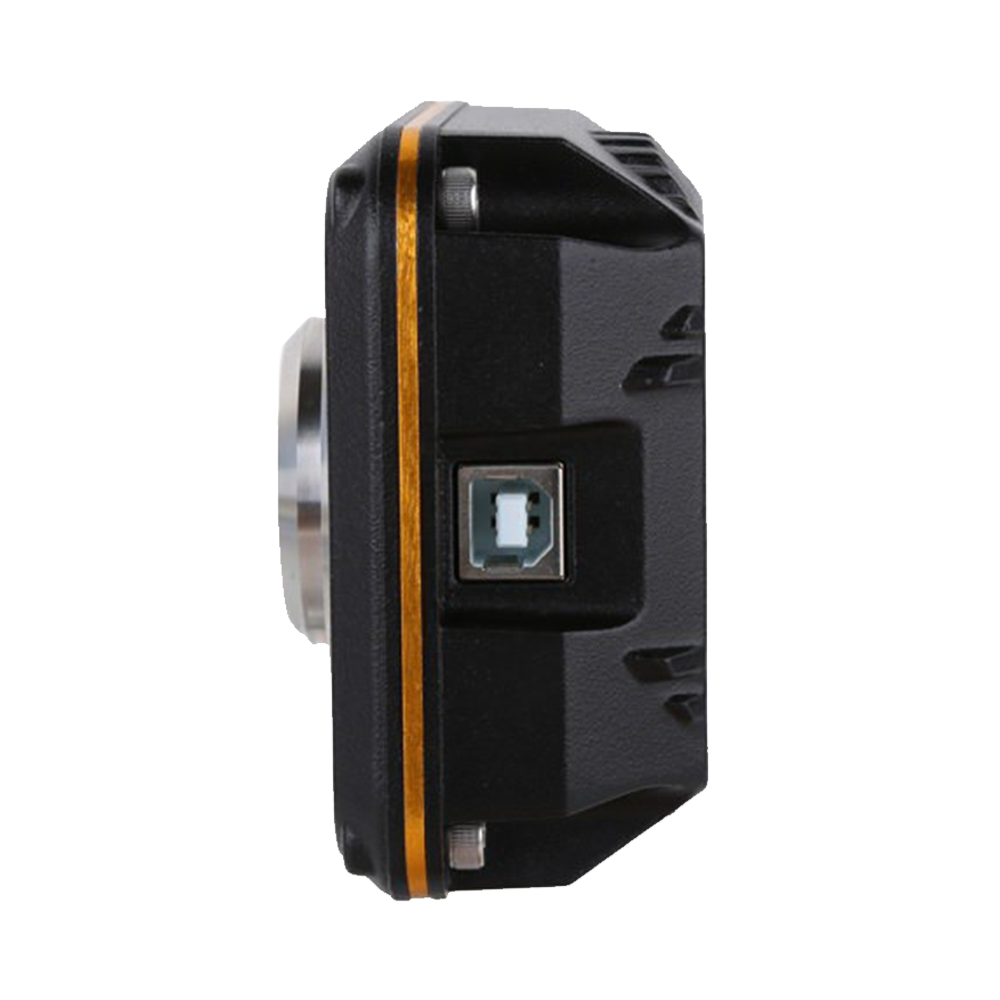

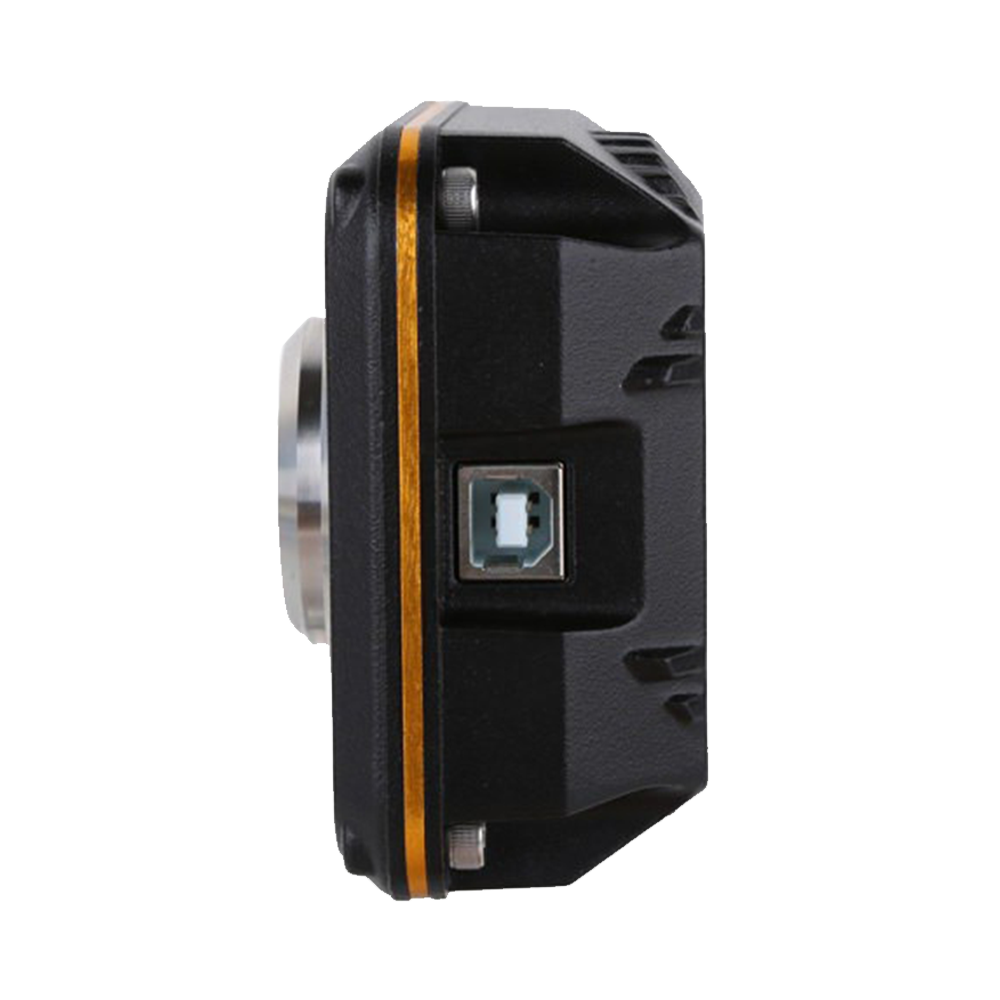

- USB2.0（480 Mbit/s）数据链路，即插即用，兼容性好
- 板载缓存临近传感器设计：提升传输稳定性、降低丢帧与带宽抖动影响
- 传感器：Aptina（onsemi）等高灵敏度 CMOS（依机型），低噪声成像
- Ultra-Fine 颜色处理引擎：Demosaic、AE/AGC、AWB/一键白平衡、色彩校正、Gamma、亮度/对比度/饱和度、LUT
- 支持自动/手动曝光，ROI 测光与图像翻转（依机型）
- 适配 23.2→30 / 23.2→30.75 mm 转接套筒，兼容更多镜筒规格

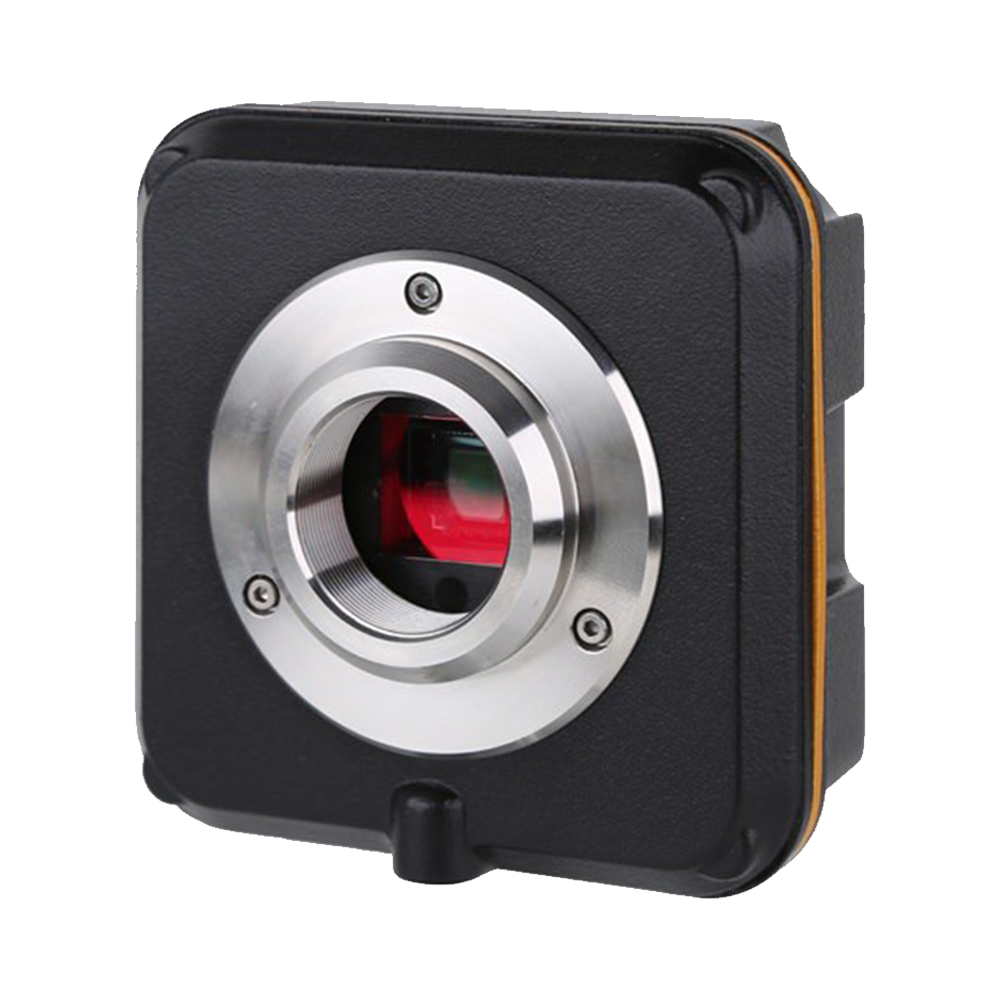

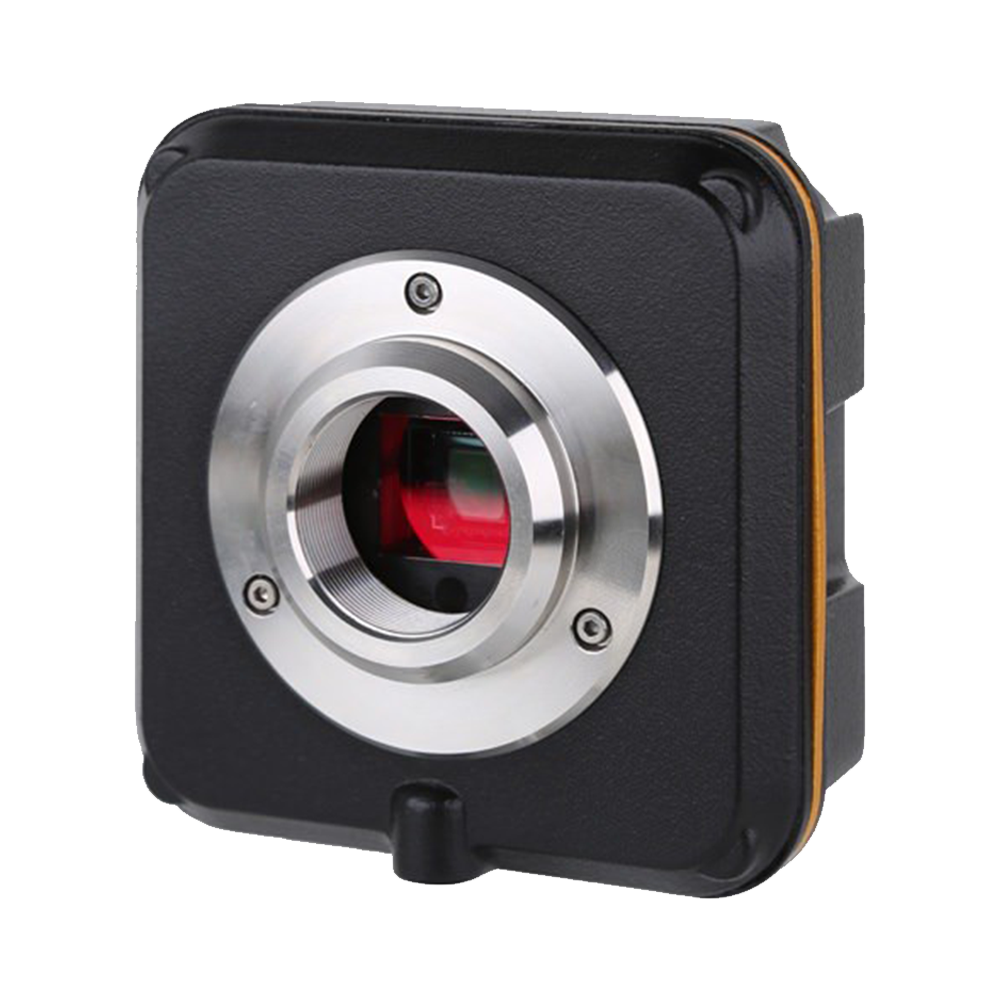

- （可选）C-mount 不锈钢卡口版本，便于与标准光学系统对接（依机型）
- 金属 CNC 机身，兼顾耐用性、散热与电磁屏蔽
- 随附 ToupView/ToupLite；提供 Windows / Linux / macOS / Android SDK（兼容 DirectShow / TWAIN）
产品型号
LCMOS｜USB2.0（板载缓存稳传）｜23.2 mm 目镜筒内置缩倍镜｜1.2–14 MP
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 快门方式 | 帧率 | 数据接口 | 色彩 | 操作 |
|---|---|---|---|---|---|---|---|---|
| LCMOS14000KPA |
MT9F002 (C)
1/2.3" (TBD) | 5.73mm × 4.60mm
|
14MP (4096×3288) | 1.4µm × 1.4µm | 卷帘快门 |
2.7fps@4096x3288
10fps@2048x1644
35fps@1024x822
|
USB2.0 |
|
查看详情 |
| LCMOS12000KPA |
IMX577 (C)
1/2.1" (TBD) | 5.95mm × 4.71mm
|
12MP (3840×3040) | 1.55µm × 1.55µm | 卷帘快门 |
3fps@3840x3040
11fps@1920x1516
47fps@960x758
|
USB2.0 |
|
查看详情 |
| LCMOS10000KPA |
IMX577 (C)
1/2.3" (TBD) | 5.56mm × 4.26mm
|
10MP (3584×2748) | 1.55µm × 1.55µm | 卷帘快门 |
3.3fps@3584x2748
12fps@1792x1374
53fps@896x684
|
USB2.0 |
|
查看详情 |
| LCMOS09000KPA |
Special (C)
1/2.4" (TBD) | 5.41mm × 4.05mm
|
9MP (3488×2616) | 1.55µm × 1.55µm | 卷帘快门 |
3.5fps@3488x2616
13fps@1744x1308
55fps@872x654
|
USB2.0 |
|
查看详情 |
| LCMOS08000KPA |
Special (C)
1/2.5" (TBD) | 5.06mm × 3.79mm
|
8MP (3264×2448) | 1.55µm × 1.55µm | 卷帘快门 |
4fps@3264x2448
15fps@1600x1200
62fps@800x600
|
USB2.0 |
|
查看详情 |
| LCMOS05100KPA |
AR0521 (C)
1/2.5" (TBD) | 5.70mm × 4.28mm
|
5.1MP (2592×1944) | 2.2µm × 2.2µm | 卷帘快门 |
7.0fps@2592x1944
27.7fps@1296x972
100.5fps@648x486
|
USB2.0 |
|
查看详情 |
| LCMOS03100KPB |
IMX123 (C)
1/2.8" (TBD) | 5.12mm × 3.84mm
|
3.1MP (2048×1536) | 2.5µm × 2.5µm | 卷帘快门 |
11.5fps@2048x1536
29.5fps@1024x768
|
USB2.0 |
|
查看详情 |
| LCMOS01300KPA |
MT9M111 (C)
1/3" (TBD) | 4.60mm × 3.70mm
|
1.3MP (1280×1024) | 3.6µm × 3.6µm | 卷帘快门 |
15fps@1280x1024
26fps@640x512
48fps@320x256
|
USB2.0 |
|
查看详情 |
| LCMOS01200KPB |
AR0130 (C)
1/3" (TBD) | 4.80mm × 3.60mm
|
1.2MP (1280×960) | 3.75µm × 3.75µm | 卷帘快门 |
28fps@1280x960
30fps@640x480
|
USB2.0 |
|
查看详情 |
| LCMOS10000KPA (停产) |
MT9J003 (C)
1/2.3" (TBD) | 5.98mm × 4.59mm
|
10MP (3584×2748) | 1.67µm × 1.67µm | 卷帘快门 |
3.7fps@3584x2748
13fps@1792x1374
35fps@896x684
|
USB2.0 |
|
查看详情 |
| LCMOS09000KPB (停产) |
Special (C)
1/2.4" (TBD) | 5.83mm × 4.37mm
|
9MP (3488×2616) | 1.67µm × 1.67µm | 卷帘快门 |
3.9fps@3488x2616
15fps@1744x1308
47fps@872x654
|
USB2.0 |
|
查看详情 |
| LCMOS08000KPB (停产) |
Special (C)
1/2.5" (TBD) | 5.45mm × 4.09mm
|
8MP (3264×2448) | 1.67µm × 1.67µm | 卷帘快门 |
4.4fps@3264x2448
17fps@1600x1200
55fps@800x600
|
USB2.0 |
|
查看详情 |
| LCMOS05100KPA (停产) |
MT9P001 (C)
1/2.5" (TBD) | 5.70mm × 4.28mm
|
5.1MP (2592×1944) | 2.2µm × 2.2µm | 卷帘快门 |
6.8fps@2592x1944
18fps@1280x960
55fps@640x480
|
USB2.0 |
|
查看详情 |
| LCMOS03100KPA (停产) |
MT9T001 (C)
1/2" (TBD) | 6.55mm × 4.92mm
|
3.1MP (2048×1536) | 3.2µm × 3.2µm | 卷帘快门 |
11.5fps@2048x1536
32fps@1024x768
45fps@680x510
|
USB2.0 |
|
查看详情 |
| LCMOS03100KPB (停产) |
IMX036 (C)
1/2.8" (TBD) | 5.12mm × 3.84mm
|
3.1MP (2048×1536) | 2.5µm × 2.5µm | 卷帘快门 |
12fps@2048x1536
48fps@1024x768
48fps@680x510
|
USB2.0 |
|
查看详情 |
| LCMOS02000KPB (停产) |
Special (C)
1/2.6" (TBD) | 5.12mm × 3.84mm
|
2.0MP (1600×1200) | 3.2µm × 3.2µm | 卷帘快门 |
16fps@1600x1200
40fps@800x600
|
USB2.0 |
|
查看详情 |
LCMOS系列是图谱光电推出的一款高灵敏度、高性能USB3.0 CMOS显微成像相机，专为荧光、弱光、科研等高端显微应用打造。该系列相机采用Sony Exmor/Exmor R背照式CMOS传感器，具备超高量子效率与极低读出噪声，搭配硬件级图像处理能力和高速缓存结构，提供科研级别的成像质量与系统集成能力。
核心特性
背照式Sony传感器
Exmor/Exmor R架构，超高量子效率，极低噪声
硬件级ISP引擎
硬件降噪、色彩矫正、Gamma校正等处理
大容量DDR3缓存
结合USB3.0，确保高分辨率实时传输
智能图像控制
自动曝光、白平衡、增益，参数实时调节
性能参数亮点
分辨率范围
200万-1400万
像素可选帧率表现
45+ fps
全分辨率下曝光范围
0.1ms-60s
超宽范围控制数据位深
8/12 bit
科研级动态范围产品深度介绍
科研级背照式Sony CMOS传感器
采用Sony Exmor或Exmor R背照式CMOS架构，这是目前业界最先进的传感器技术之一。背照式设计将光电二极管置于电路层上方，显著提高了光子收集效率，量子效率超过95%。极低的读出噪声（<1.5e-）使其在弱光条件下表现卓越，特别适合荧光成像、活细胞观察等对灵敏度要求极高的应用。像素尺寸从2.4μm到6.0μm，完美平衡了分辨率与灵敏度需求。
高性能硬件ISP图像处理引擎
内建高性能硬件级ISP（图像信号处理器），可实现实时硬件降噪、色彩矫正、Demosaic处理、Gamma校正等复杂图像处理功能。相比软件处理，硬件ISP不占用计算机资源，处理速度更快，延迟更低。这种设计大大提高了成像质量和输出效率，确保在高帧率采集时仍能保持优异的图像质量，为科研分析提供可靠的原始数据。
DDR3大容量缓存技术
内置板载DDR3高速缓存芯片，结合USB3.0高速传输接口，构建了稳定高效的数据传输通道。大容量缓存设计确保即使在最高分辨率、最高帧率下也能实现稳定无丢帧的图像采集。典型机型在全分辨率下可达45fps以上的高帧率，通过ROI或binning模式可实现更高的帧率表现。这种设计特别适合需要长时间连续采集的延时摄影、动态过程记录等应用。
全面的智能图像控制系统
支持自动曝光、自动白平衡、自动增益调节等智能功能，大大简化了操作流程。曝光时间可在0.1ms到60s的超宽范围内精确控制，适应从强光到极弱光的各种环境。亮度、对比度、饱和度、锐度等参数均可实时调节。支持8bit与12bit数据输出，高位深模式提供更大的动态范围，适合荧光与科研成像分析。支持2×2/4×4像素合并模式，进一步提升弱光灵敏度。
科研级可靠性设计
采用CNC精密加工铝合金结构，全金属机身提供优异的散热性能和电磁屏蔽效果。无风扇、无机械振动的设计消除了传统风冷系统带来的振动干扰和噪音问题，保证长时间稳定运行。自然散热设计确保传感器工作在最佳温度范围，有效降低暗电流噪声。这种高可靠性设计使相机适合长期无人值守运行，减少维护成本，特别适合集成到自动化科研平台中。
