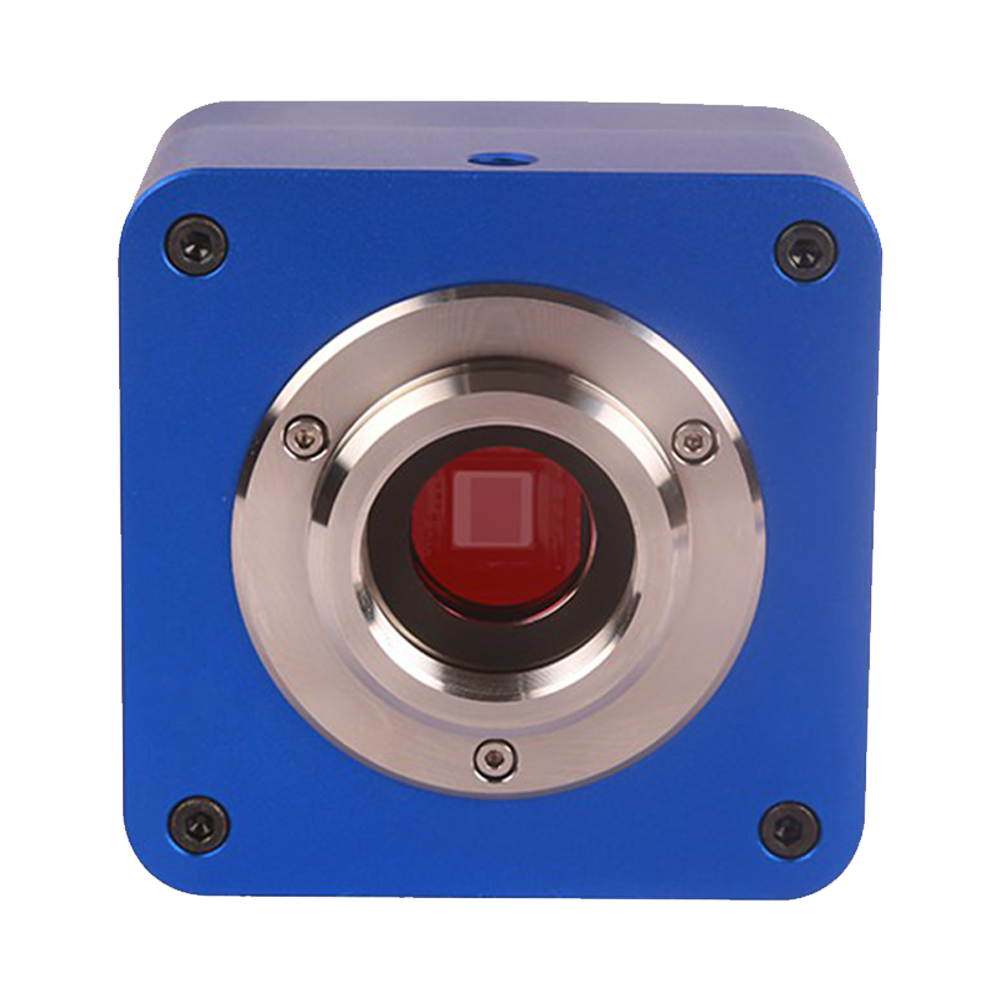

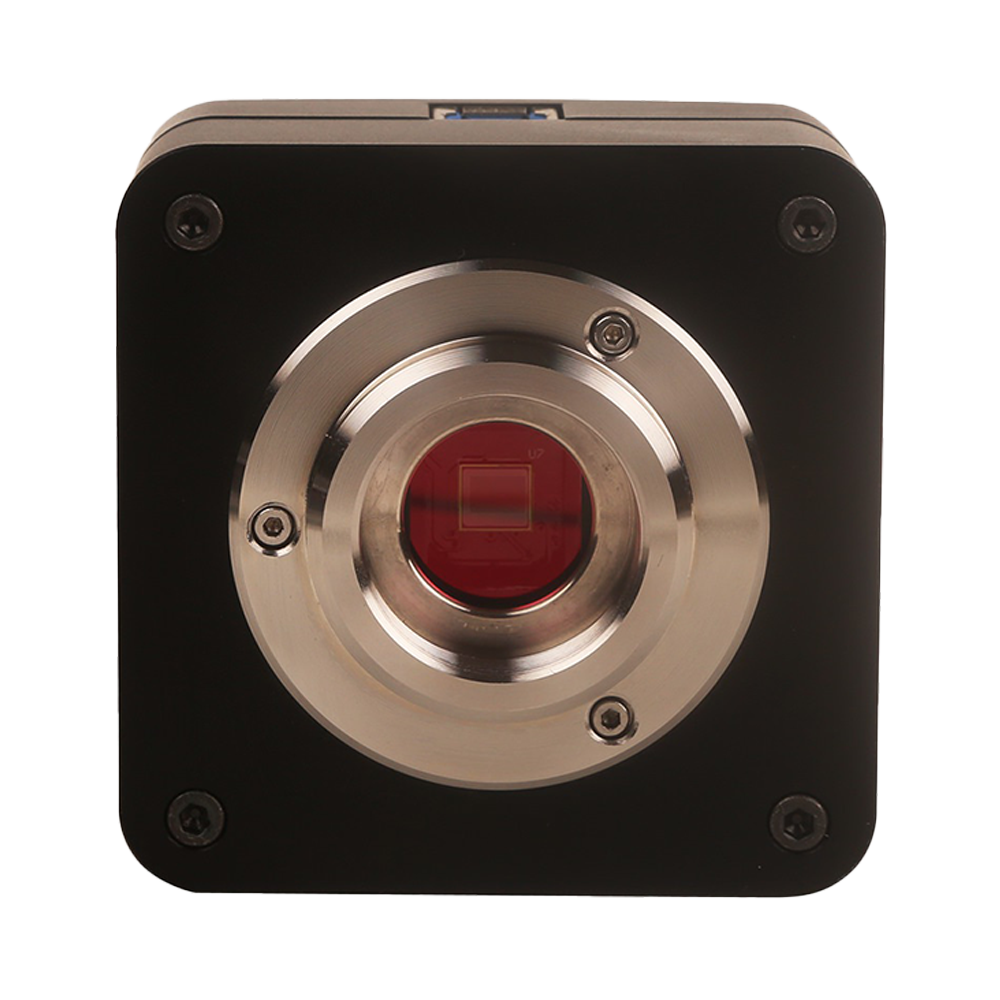

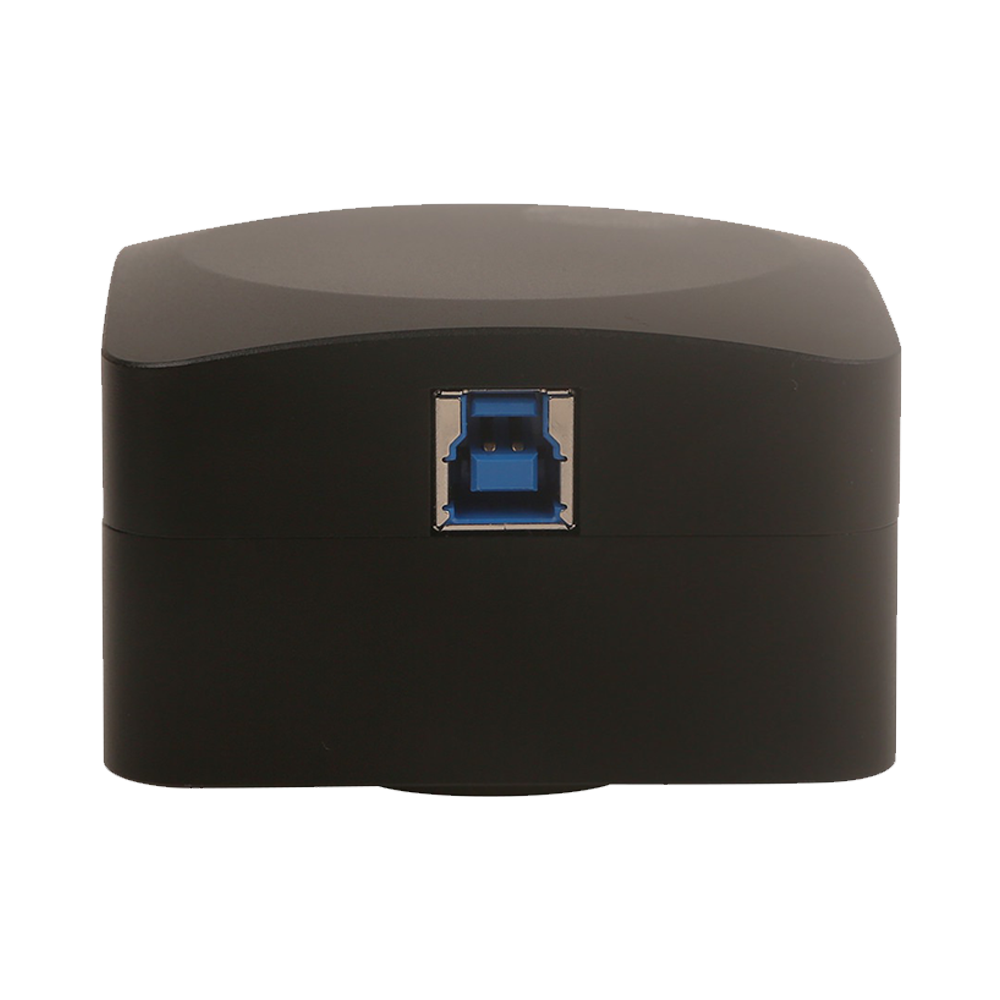

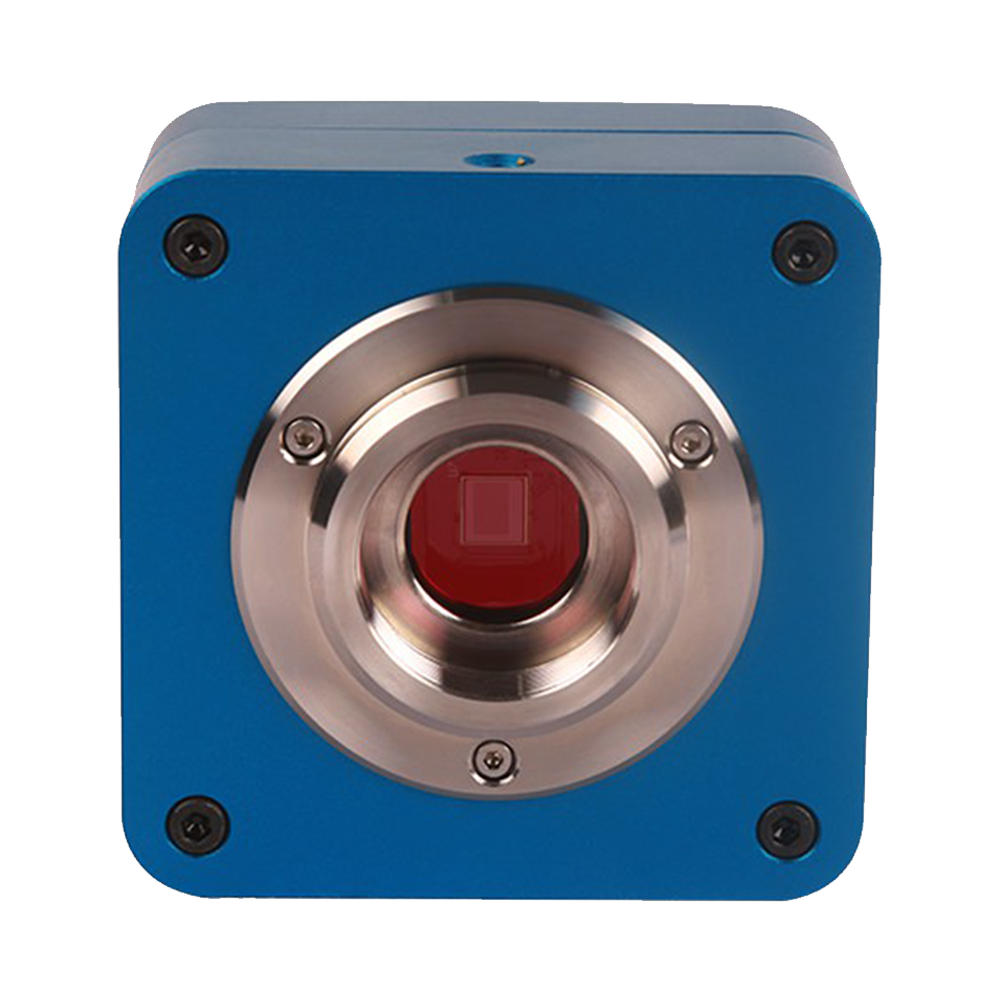

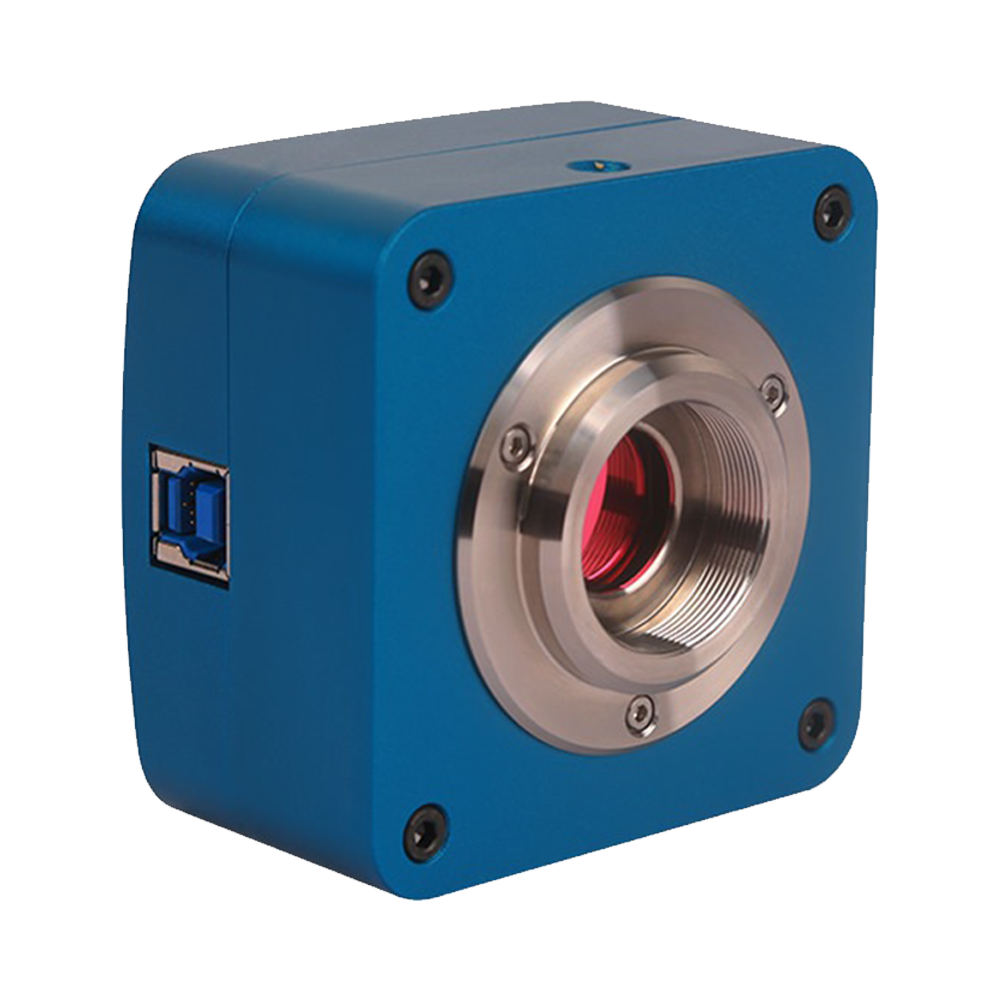

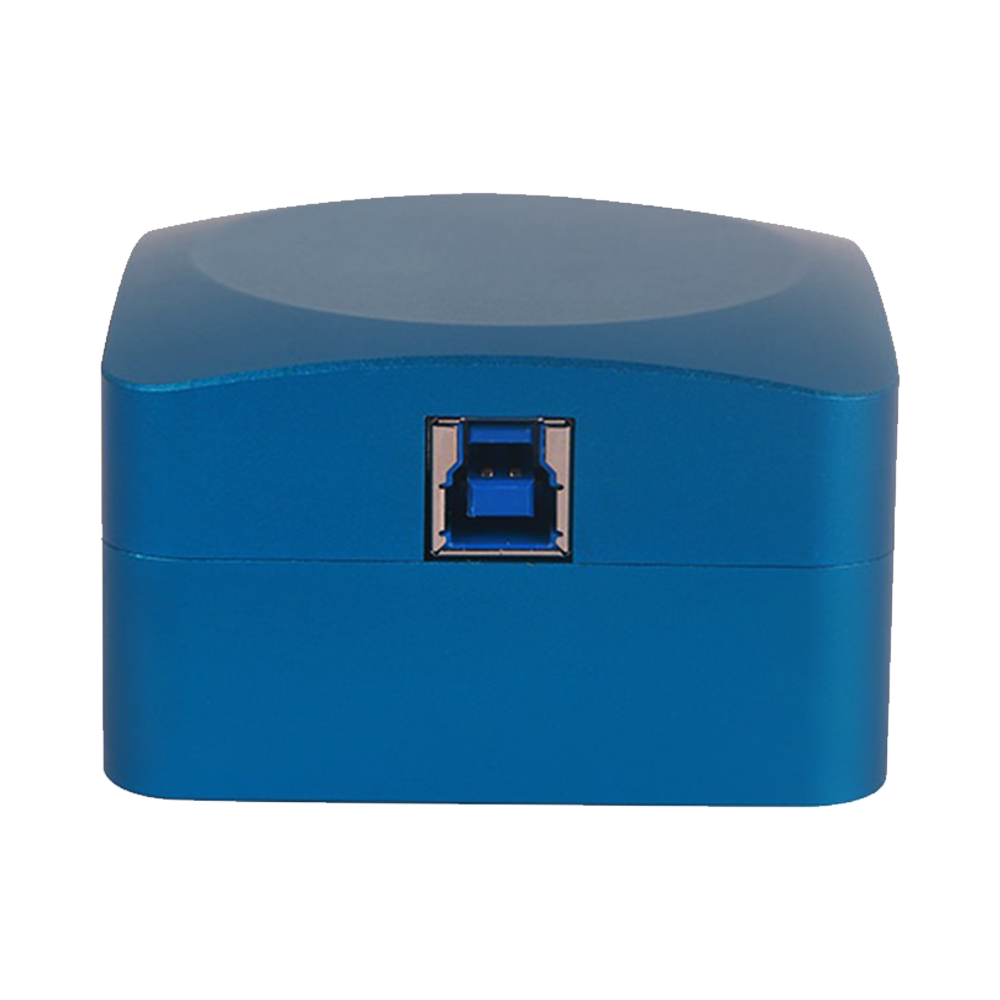

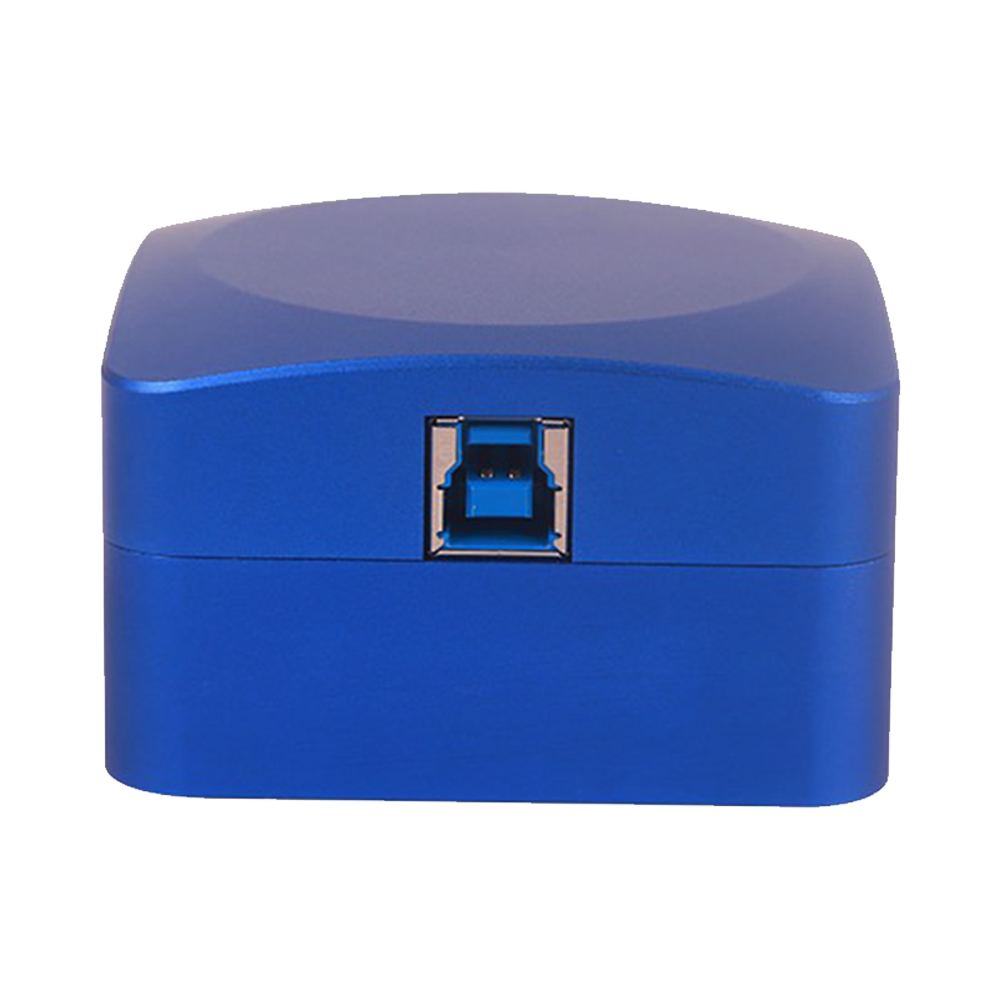

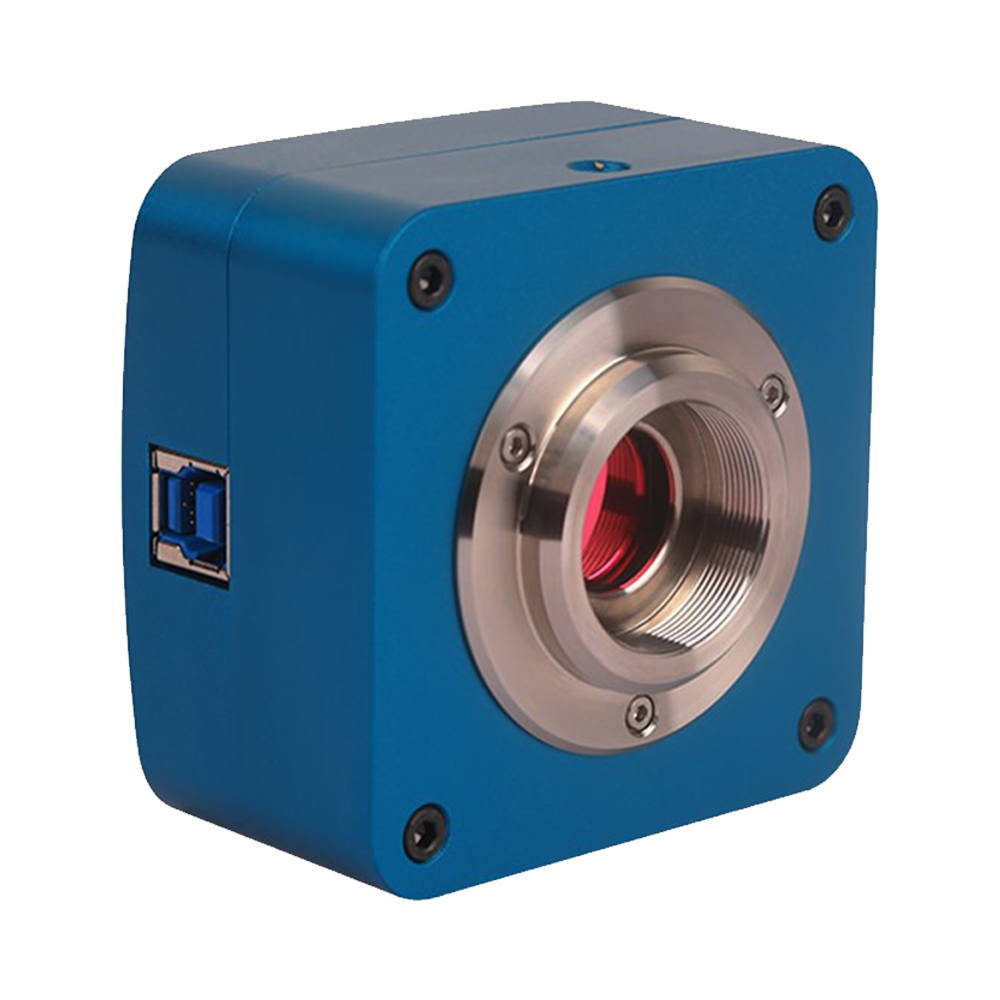

U3CCD系列
产品介绍

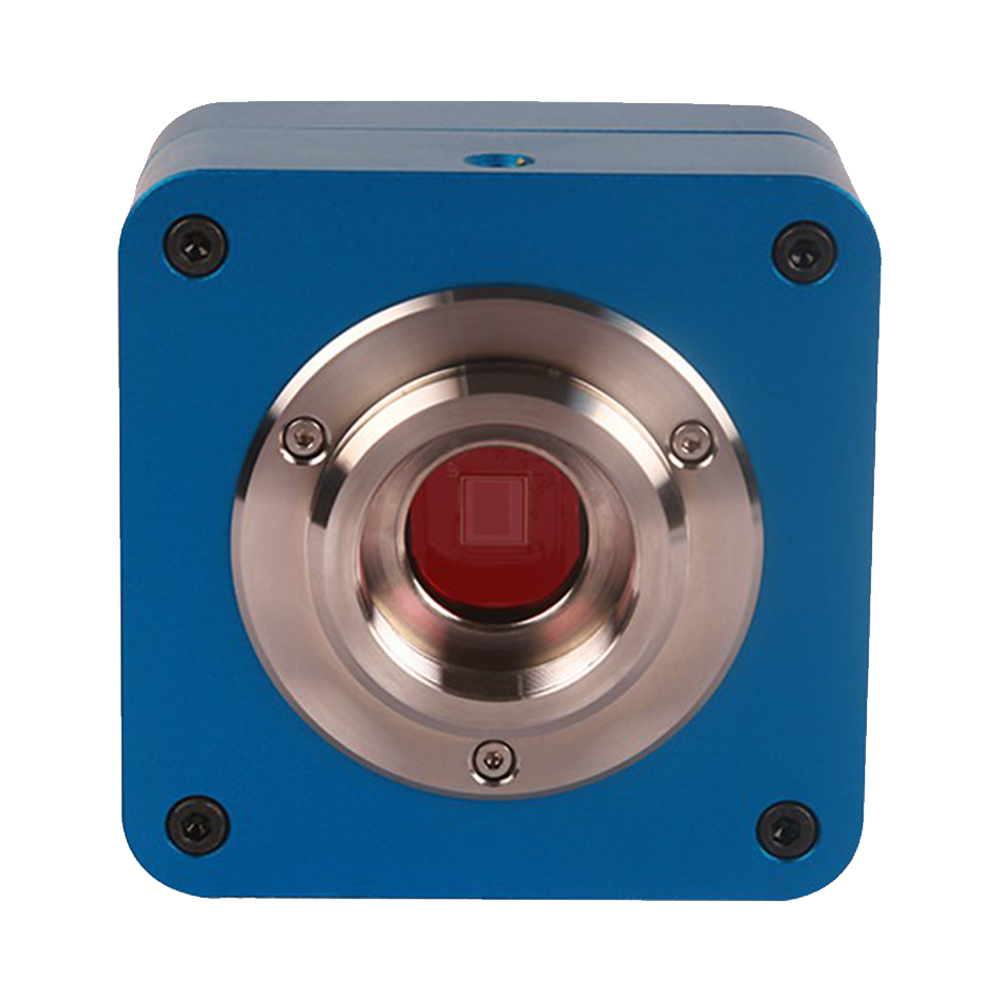

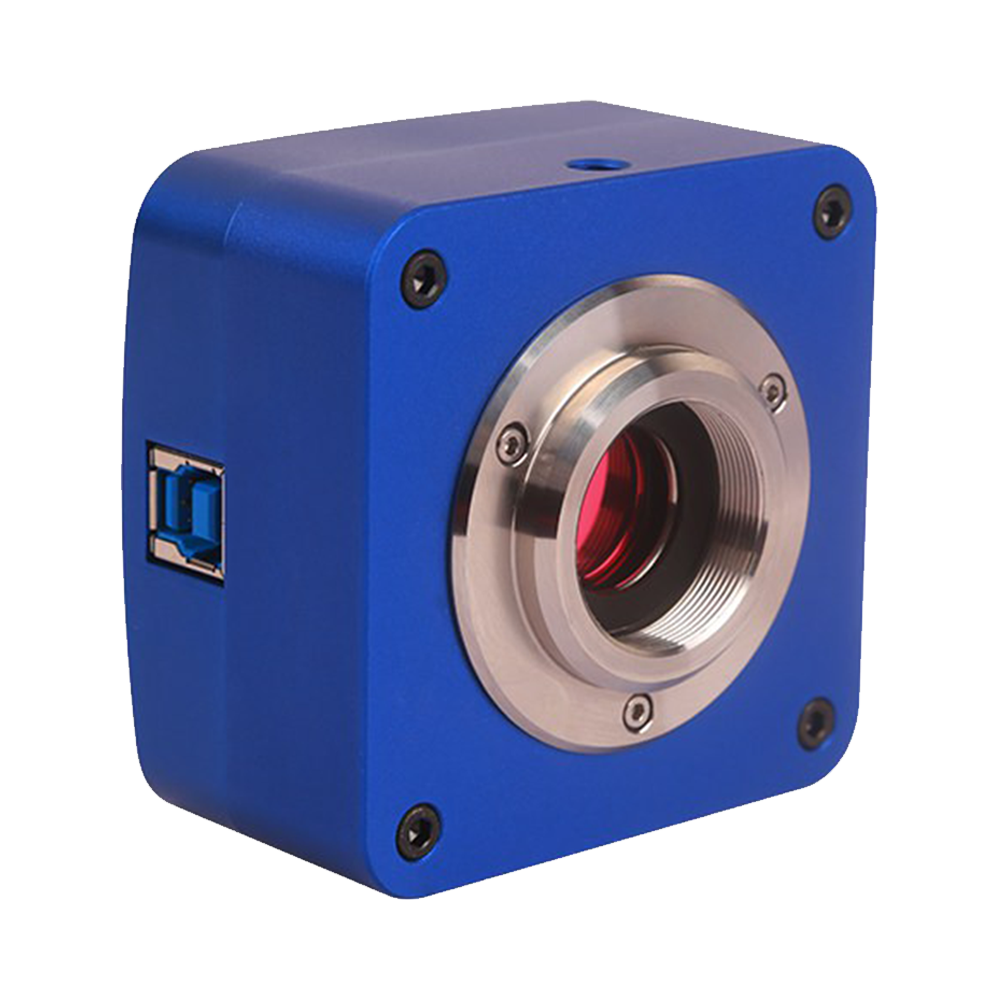

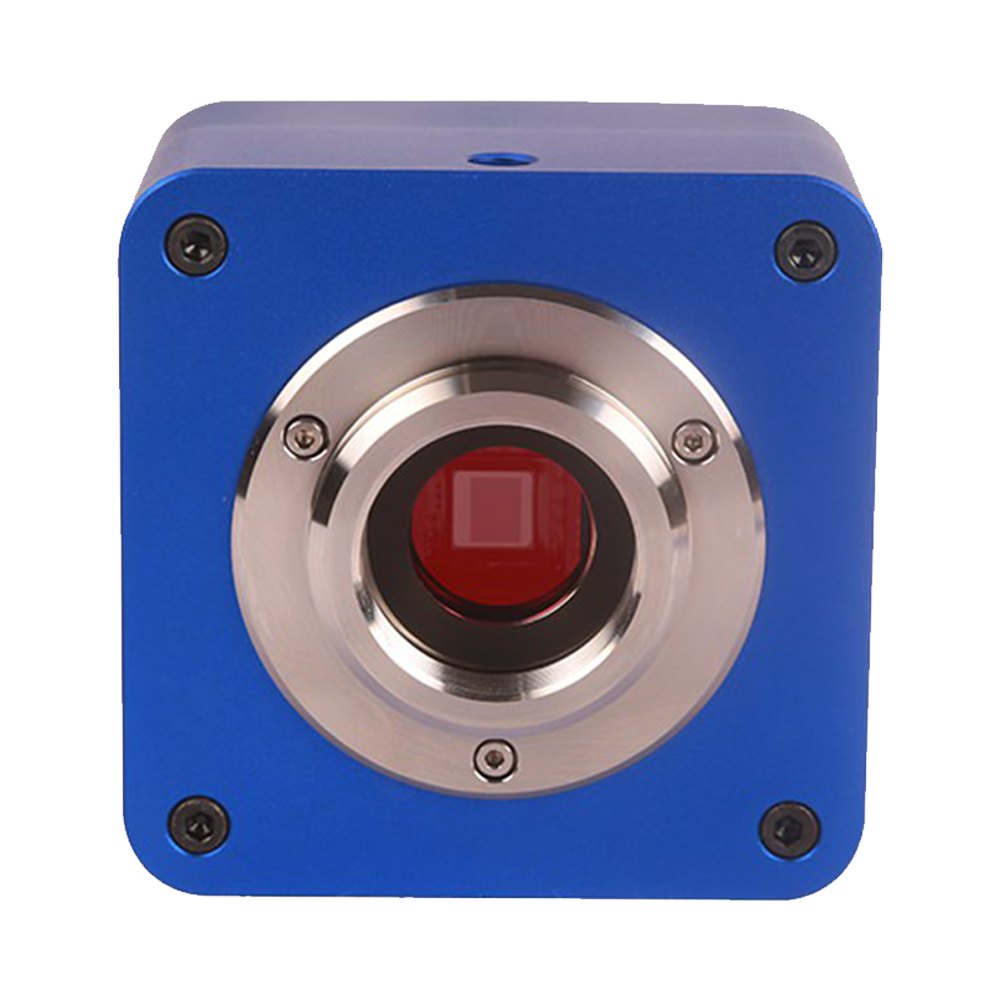

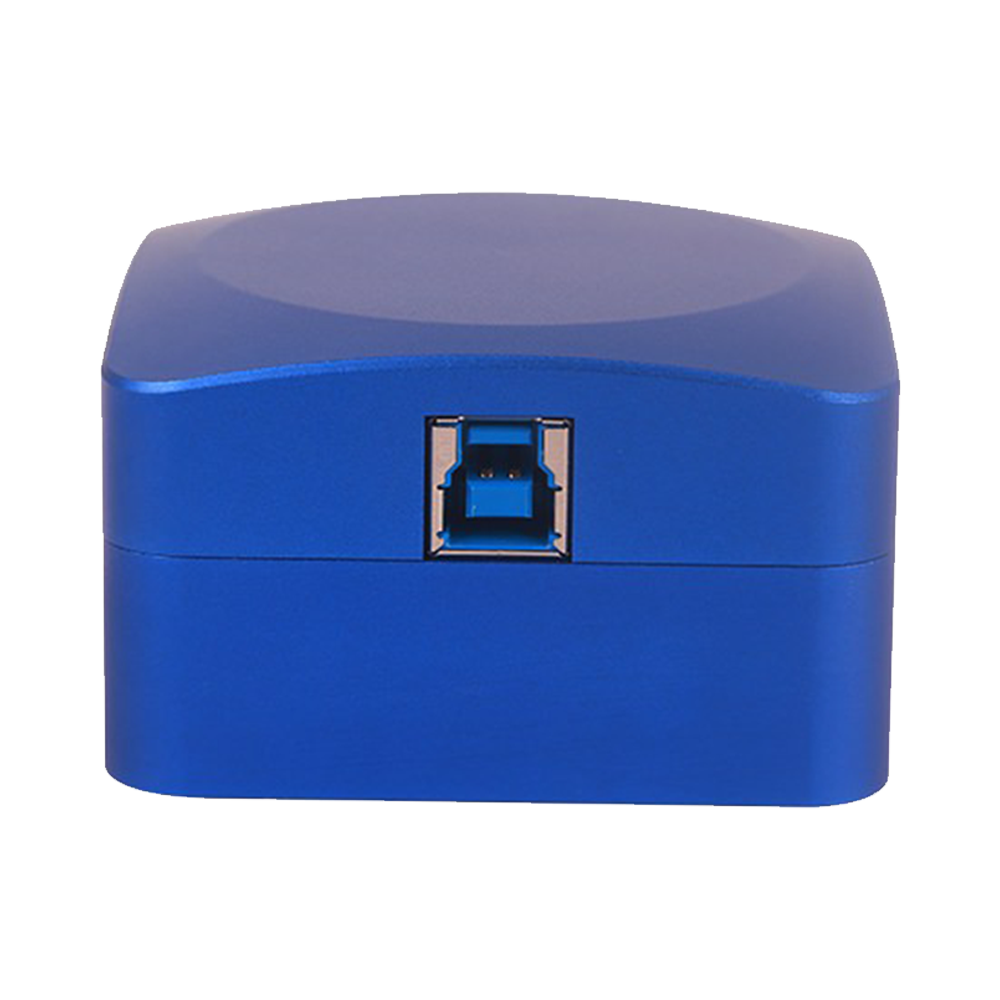

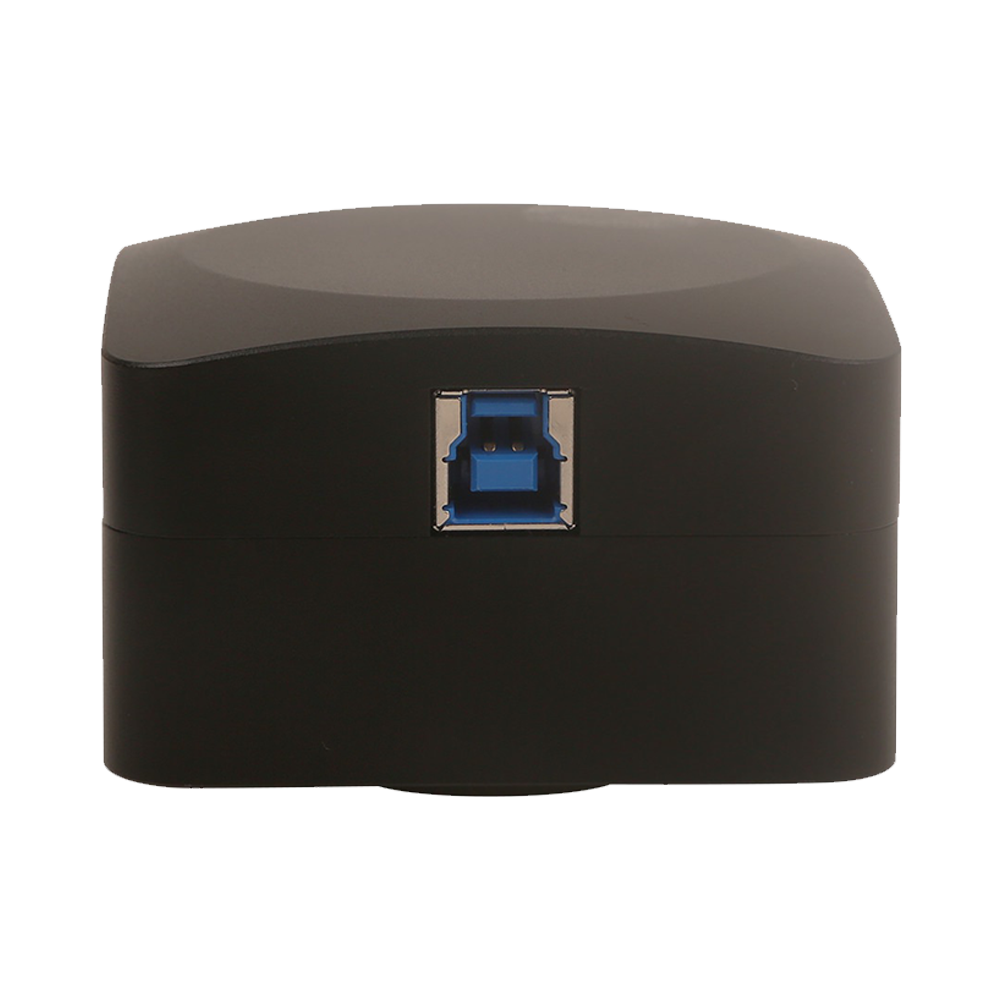

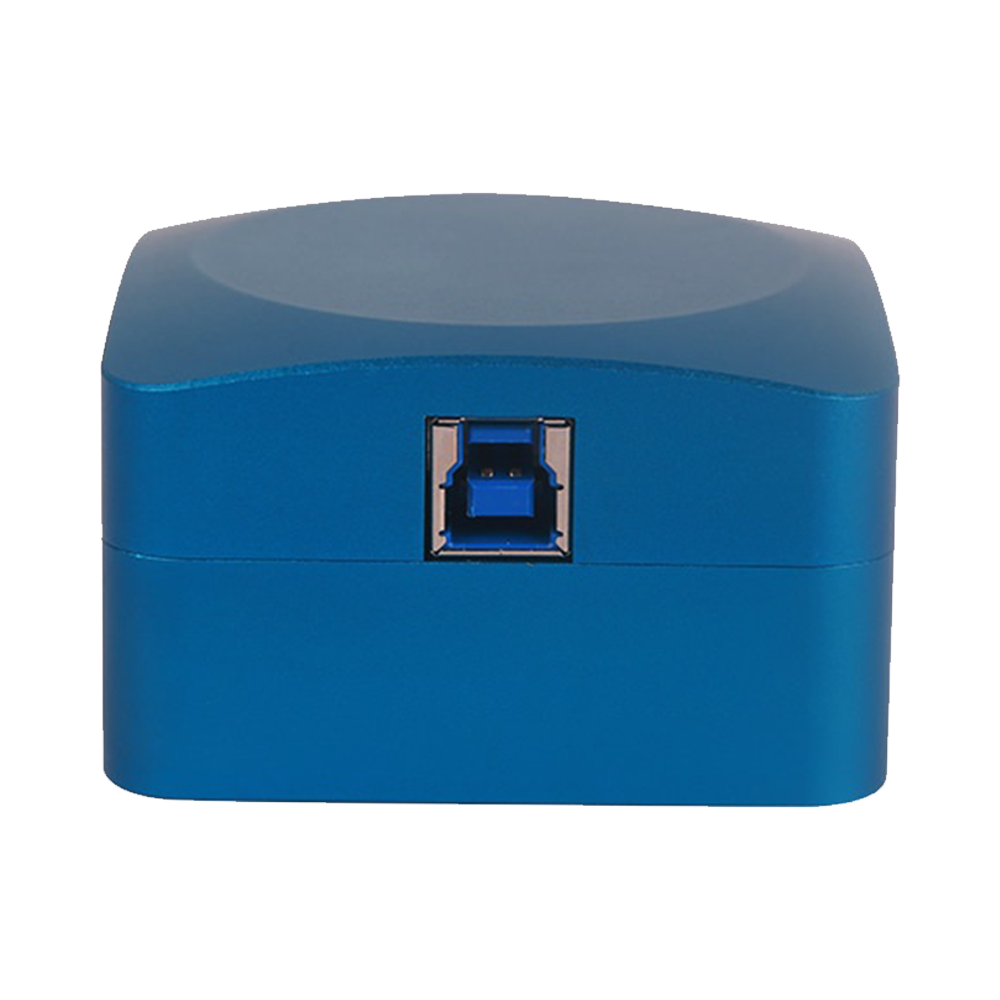

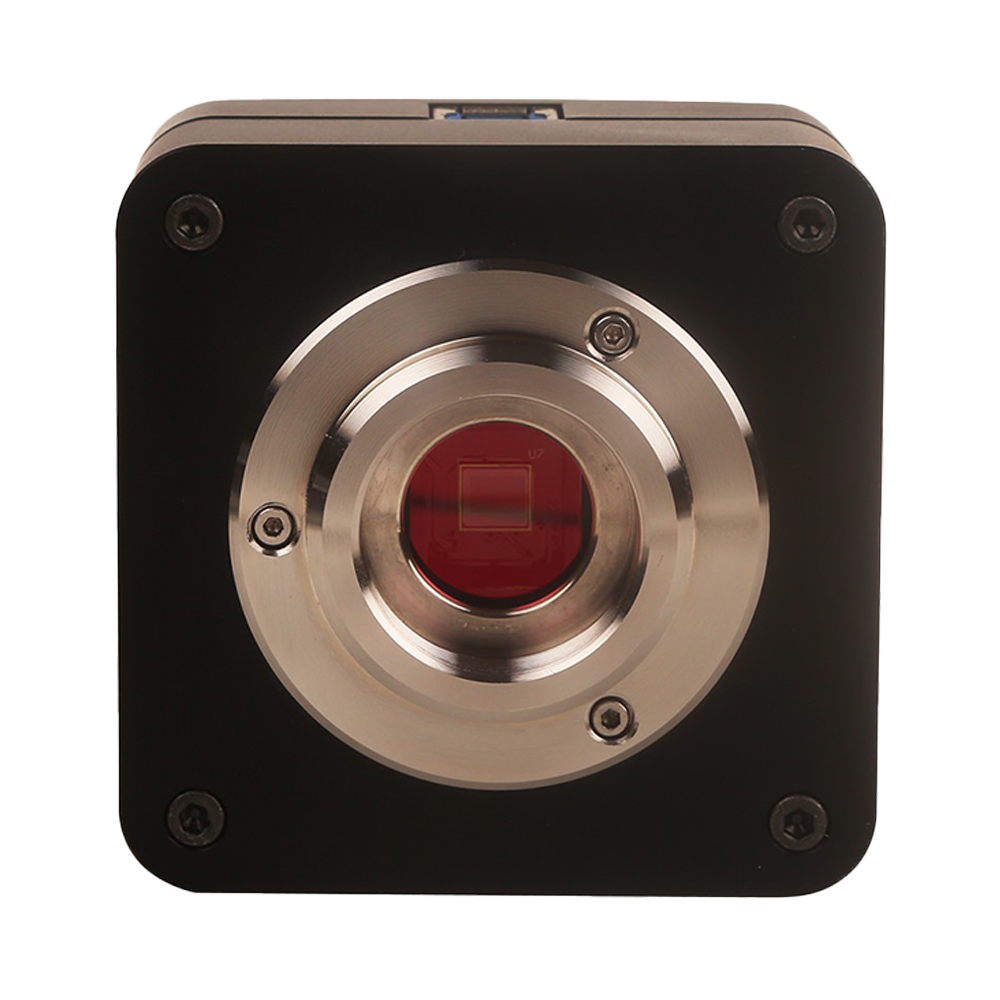

U3CCD 系列为 C 接口 USB3.0 CCD 显微相机，搭载 Sony ExView HAD CCD 器件（依机型），在可见至近红外波段具备更高的量子效率与更低的读出噪声，特别适合弱光/荧光等高灵敏度场景。全系采用 5 Gbit/s USB3.0 高速链路，图像传输稳定流畅；FPGA 级时序控制支持长时间曝光（典型可达 3600 s，依机型），便于捕获极弱信号。机身为铝合金 CNC 结构，随附 ToupView 并提供跨平台 SDK（Windows/Linux/macOS/Android），满足科研与工业的系统集成与二次开发需求。
产品特点
- 传感器：Sony ExView HAD CCD（依机型），近红外响应增强、弱光灵敏度高
- 分辨率覆盖约 2.8–12 MP（依机型），适配多类显微/成像任务
- CCD 全局曝光成像（Global Exposure），抑制运动畸变与果冻效应
- 长曝光能力：FPGA 精准时序控制，最长典型可达 3600 s（依机型）
- 数据接口：USB3.0（5 Gbit/s）高速传输，预览与采集稳定
- 低噪声成像链路：读出噪声低、暗电流抑制优化（依机型）
- 触发与同步：自由运行、软触发、外部硬触发；闪光/IO 联动（依机型）
- 图像功能：ROI/窗口化、数字 Binning、镜像翻转、Gamma/LUT（依机型）
- 位深与数据：支持 8/12/16-bit 输出（依机型），提升弱信号层次与动态范围
- 结构：一体式铝合金 CNC 外壳，C-mount 标准镜头接口，耐用且易集成
- 软件与生态：随附 ToupView；提供 Windows / Linux / macOS / Android SDK（兼容 DirectShow / TWAIN）
- 典型应用：明场/暗场、弱光与荧光显微、材料/半导体检测、通用科研记录等
产品型号
U3CCD｜USB3.0 CCD 相机｜Sony ExView HAD｜高灵敏低噪、近红外增强（可见→NIR）｜2.8–12 MP
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 快门方式 | 帧率 | 数据接口 | 色彩 | 操作 |
|---|---|---|---|---|---|---|---|---|
| U3CCD12000KPA |
ICX834AQG CCD (C)
1" (TBD) | 13.15mm × 8.77mm
|
12MP (4248×2836) | 3.1µm × 3.1µm | 卷帘快门 |
3.6fps@4248x2836
3.6fps@2124x1418
|
USB3.0 |
|
查看详情 |
| U3CCD12000KMA |
ICX834ALG CCD (M)
1" (TBD) | 13.15mm × 8.77mm
|
12MP (4248×2836) | 3.1µm × 3.1µm | 卷帘快门 |
3.6fps@4248x2836
3.6fps@2124x1418
|
USB3.0 |
|
查看详情 |
| U3CCD09000KPA |
ICX814AQG CCD (C)
1" (TBD) | 12.47mm × 9.98mm
|
9MP (3388×2712) | 3.69µm × 3.69µm | 卷帘快门 |
4.4fps@3388x2712
4.4fps@1694x1356
|
USB3.0 |
|
查看详情 |
| U3CCD09000KMA |
ICX814ALG CCD (M)
1" (TBD) | 12.47mm × 9.98mm
|
9MP (3388×2712) | 3.69µm × 3.69µm | 卷帘快门 |
4.4fps@3388x2712
4.4fps@1694x1356
|
USB3.0 |
|
查看详情 |
| U3CCD06000KPA |
ICX694AQG CCD (C)
1" (TBD) | 12.48mm × 9.99mm
|
6MP (2748×2200) | 4.54µm × 4.54µm | 卷帘快门 |
7.5fps@2748x2200
14fps@2748x1092
|
USB3.0 |
|
查看详情 |
| U3CCD06000KMA |
ICX694ALG CCD (M)
1" (TBD) | 12.48mm × 9.99mm
|
6MP (2748×2200) | 4.54µm × 4.54µm | 卷帘快门 |
7.5fps@2748x2200
14fps@2748x1092
|
USB3.0 |
|
查看详情 |
| U3CCD02800KPA |
ICX674AQG CCD (C)
2/3" (TBD) | 8.81mm × 6.63mm
|
2.8MP (1938×1460) | 4.54µm × 4.54µm | 卷帘快门 |
15fps@1938x1460
17fps@1610x1212
18fps@1930x1092
|
USB3.0 |
|
查看详情 |
| U3CCD02800KMA |
ICX674ALG CCD (M)
2/3" (TBD) | 8.81mm × 6.63mm
|
2.8MP (1938×1460) | 4.54µm × 4.54µm | 卷帘快门 |
15fps@1938x1460
17fps@1610x1212
18fps@1930x1092
|
USB3.0 |
|
查看详情 |
| U3CCD01400KPB |
ICX825AQA CCD (C)
2/3" (TBD) | 8.88mm × 6.70mm
|
1.4MP (1376×1040) | 6.45µm × 6.45µm | 卷帘快门 |
25fps@1376x1040
|
USB3.0 |
|
查看详情 |
| U3CCD01400KMB |
ICX825ALA CCD (M)
2/3" (TBD) | 8.88mm × 6.70mm
|
1.4MP (1376×1040) | 6.45µm × 6.45µm | 卷帘快门 |
25fps@1376x1040
|
USB3.0 |
|
查看详情 |
U3CCD系列是图谱光电推出的超高性能USB3.0接口科研级CCD相机，采用Sony ExView HAD CCD传感器，像素覆盖280万至1200万。凭借ExView技术，可将未被转换的近红外光转化为图像信号，使成像光谱从可见光扩展至近红外波段，大幅提升感光度与弱光成像能力。该系列配合高速USB3.0数据接口和专业软件生态，为科研及专业成像提供卓越的成像质量和系统集成能力。
核心特性
Sony ExView HAD CCD
扩展光谱至近红外，显著提高弱光灵敏度
USB3.0高速传输
5Gbps带宽，高分辨率视频流畅实时采集
FPGA精准曝光控制
支持最长1小时曝光，弱荧光图像捕获稳定
Ultra-Fine色彩引擎
硬件级色彩处理，显微图像精准还原
性能参数亮点
分辨率范围
280万-1200万
像素可选光谱响应
380-1000nm
可见光至近红外曝光时间
0.06ms-1000s
超宽范围数据位深
8/14 bit
高动态范围产品深度介绍
革命性的ExView HAD CCD技术
采用Sony ExView HAD CCD传感器，这是业界最先进的CCD技术之一。ExView技术通过特殊的半导体工艺，将光谱响应从传统的可见光范围扩展至近红外波段（约380nm-1000nm），显著提高了传感器对近红外光的量子效率。这种技术不仅大幅提升了暗场及弱光环境下的感光灵敏度，还通过深层光电转换捕获弥散光，有效降低了噪声水平。对于需要在低光条件下或需要近红外成像的科研应用具有重要意义。
USB3.0超高速数据传输
配备USB3.0 SuperSpeed接口，提供高达5Gbps的数据传输带宽，相比USB2.0提升了10倍的传输速度。这种高速传输能力确保即使在最高分辨率下也能实现流畅的视频采集与实时预览，完全消除了传统CCD相机常见的传输瓶颈问题。同时保持向下兼容USB2.0接口，在老旧系统上也能正常使用。单线供电传输设计，使用便捷，减少了线缆的复杂性。
FPGA精准长时间曝光控制
内置高性能FPGA芯片实现精准的曝光时间控制，支持从0.06ms到1000s（约16.7分钟）的超宽曝光范围，部分型号更支持长达1小时的曝光时间。这种精准的长时间曝光能力对于弱荧光成像、天文观测、生物发光等应用至关重要。FPGA控制还确保了曝光时间的精确性和稳定性，避免了长时间曝光中的漂移问题，保证弱荧光图像捕获稳定且细节丰富。
专业级Ultra-Fine色彩处理
内置硬件级Ultra-Fine色彩处理引擎，采用先进的色彩算法确保显微图像色彩精准还原。支持8bit和14bit数据输出，14bit模式提供16384级灰度，极大扩展了动态范围，适合高要求的科研成像分析。色彩引擎不仅保证了可见光波段的准确色彩再现，还优化了近红外波段的图像处理，使多光谱成像应用成为可能。
科研级可靠性设计
采用一体式CNC铝合金外壳设计，提供优异的机械强度和散热性能。无风扇自然散热设计，完全消除了机械振动对成像的影响，这对于高倍率显微成像和长时间曝光尤为重要。无机械运动部件的设计大大提高了系统的可靠性，减少了故障点，使相机能够在各种严苛环境下长期稳定运行。这种工业级的设计理念确保了科研数据采集的连续性和可靠性。
