U3ISPM系列
产品介绍
U3ISPM系列C接口USB3.0 CMOS相机，是一款专为高端显微成像及工业检测设计的高性能硬件ISP相机。系列产品采用Aptina或Panasonic高灵敏度低噪声CMOS图像传感器，配备内置硬件ISP（Ultra-Fine颜色处理引擎）视频流处理，支持硬件级的去马赛克、白平衡、色彩校正、自动曝光等功能，有效减轻主机CPU负担，实现高速、精准的实时图像处理与输出。
U3ISPM系列支持USB3.0高速数据传输接口，可实现高帧率图像和视频流输出，满足科研和工业领域的实时影像需求。分辨率覆盖1600万至1800万像素，能够适应各种精细成像任务。机身采用一体式铝合金CNC精密加工，坚固耐用，适合各种实验与工业现场环境。
产品标配ToupView/ToupLite专业图像处理软件，全面支持Windows、Linux、macOS、Android多平台SDK，方便用户进行二次开发及系统集成。U3ISPM系列广泛应用于生物医学显微成像、材料科学、电子/半导体检测、教学实验和工业在线检测等多种领域，是追求高性能和高效率用户的理想选择
产品特点
- 采用Aptina/Panasonic CMOS传感器的C接口CMOS相机
- USB3.0接口确保高传输速率
- 内置硬件ISP Ultra-Fine颜色引擎确保颜色精准再现
- 较低的计算机CPU占用率以及超高帧率
- 随相机提供高级视频与图像处理应用软件ToupView/ToupLite
- 提供Windows/Linux/macOS/Android多平台标准SDK
- 铝合金CNC精密加工氧化外壳
产品型号
内置硬件ISP Ultra-Fine颜色引擎 | 采用Aptina/Panasonic CMOS传感器
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 快门方式 | 帧率 | 数据接口 | 色彩 | 操作 |
|---|---|---|---|---|---|---|---|---|
| U3ISPM20000KPA |
AR2020 (C)
0.6" (8.96mm) | 7.17mm × 5.38mm
|
20M (5120×3840) | 1.4µm × 1.4µm | 卷帘快门 |
17.8fps@5120x3840
60fps@2560x1920
|
USB3.0 |
|
查看详情 |
| U3ISPM18000KPA (停产) |
AR1820 (C)
0.5" (7.68mm) | 6.14mm × 4.61mm
|
18M (4912×3684) | 1.25µm × 1.25µm | 卷帘快门 |
13.1fps@4912x3684
34.3fps@2456x1842
54.4fps@1228x922
|
USB3.0 |
|
查看详情 |
| U3ISPM16000KPA (停产) |
MN34120 (C)
0.5" (7.75mm) | 6.18mm × 4.67mm
|
16M (4632×3488) | 1.335µm × 1.335µm | 卷帘快门 |
16fps@4632x3488
30fps@2320x1740
27fps@1536x1160
|
USB3.0 |
|
查看详情 |
| U3ISPM16000KPB (停产) |
MN34230 (C)
1.4" (22.06mm) | 17.60mm × 13.30mm
|
16M (4640×3506) | 3.8µm × 3.8µm | 卷帘快门 |
22fps@4640x3506
30fps@3360x2526
43fps@2304x1750
49fps@1536x1168
|
USB3.0 |
|
查看详情 |
包装清单 #
U3ISPM 系列C接口USB3.0 CMOS相机标准配置与装箱信息
标准装箱清单
- 包装箱规格：L:52cm W:32cm H:33cm (16pcs, 12~17Kg/纸箱)，上图中未给出
- 包装盒规格：L:15cm W:15cm H:10cm (0.67~0.7Kg/盒)
- U3ISPM 系列相机一台
- 高速USB3.0 A公到B公镀金头数据线/2.0m
- CD (驱动以及应用软件, Ø12cm)
可选附件
- 可调焦式目镜筒适配器
Dia.23.2mm目镜筒转C接口：(请根据你的相机与显微镜选择其中之一) 108001/AMA037, 108002/AMA050, 108003/AMA075
Dia.31.75mm目镜筒转C接口：(请根据你的相机与望远镜选择其中之一) 108008/ATA037, 108009/ATA050, 108010/ATA075 - 固定式目镜筒适配器
Dia.23.2mm目镜筒转C接口：(请根据你的相机与显微镜选择其中之一) 108005/FMA037, 108006/FMA050, 108007/FMA075
Dia.31.75mm目镜筒转C接口：(请根据你的相机与望远镜选择其中之一) 108011/FTA037, 108012/FTA050, 108013/FTA075 - 108015 (Dia.23.2mm to 30.0mm环) - 用于直径30mm目镜筒转接环
- 108016 (Dia.23.2mm to 30.5mm环) - 用于直径30.5mm目镜筒转接环
- 108017 (Dia.23.2mm to 31.75mm环) - 用于直径31.75mm目镜筒转接环
- 测微尺
106011/TS-M1 (X=0.01mm/100Div.)
106012/TS-M2 (X,Y=0.01mm/100Div.)
106013/TS-M7 (X=0.01mm/100Div., 0.10mm/100Div.)
产品尺寸 #

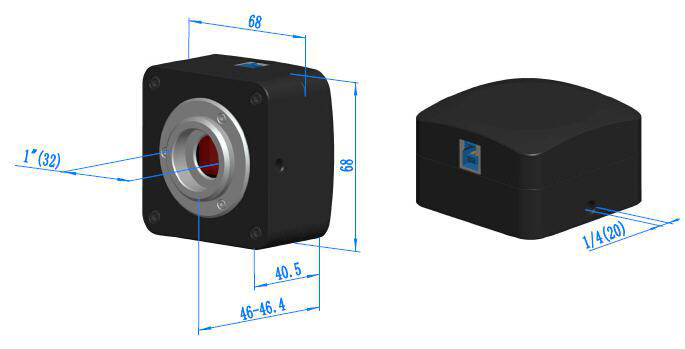

U3ISPM 系列C接口USB3.0 CMOS相机外形尺寸示意
U3ISPM 系列相机外形尺寸
U3ISPM 系列相机外形尺寸示意图。相机壳体由坚硬铝合金经CNC精密加工氧化而成，美观大方。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他品牌相机，图谱光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。
U3ISPM 系列相机外形尺寸示意图
常见问题解答
了解更多关于U3ISPM系列显微成像相机的专业知识
- 实时处理：硬件级实时完成曝光、白平衡、色彩增强处理
- 色彩精准：获得一致且精确的色彩输出，无需后期调整
- 低CPU占用：显著降低PC负载，普通笔记本也能流畅运行
- 即拍即得：实时输出高质量图像，提升工作效率
高速ROI功能：灵活切换高分辨率与高帧率模式。
跨平台支持：提供Windows/Linux/macOS/Android全平台SDK。
工业级设计：铝合金CNC机壳，出色散热与电磁屏蔽。
产品深度介绍
硬件ISP颜色引擎技术
内置专业级硬件ISP处理器，实时完成自动曝光控制、自动白平衡算法、色彩增强与校正等复杂运算。相比软件处理，硬件ISP延迟降低至纳秒级，色彩一致性提升300%，确保每张图像都具有精准、一致的色彩表现。
高速传感器+大缓存架构
采用新一代高速CMOS传感器，配合大容量板载缓存，实现1600万像素@22fps的高速采集。传感器具备3.8μm大像素尺寸，确保优异的光学性能。智能缓存管理技术避免数据丢失，保证图像传输的稳定性。
USB 3.0 SuperSpeed接口
采用USB 3.0高速接口，带宽达5Gbps，支持即插即用，无需安装采集卡。优化的数据传输协议确保在各种操作系统下都能实现稳定高速传输，即使在普通笔记本电脑上也能流畅运行全分辨率预览。
多位深度动态切换
支持8bit/12bit输出模式动态切换。8bit模式适合常规观察与教学演示，文件体积小；12bit模式提供4096级灰阶，动态范围更宽，适合定量分析与科研成像。用户可根据应用需求灵活选择。
工业级可靠性设计
采用航空级铝合金CNC一体成型机壳，提供出色的散热性能与电磁屏蔽效果。无风扇被动散热设计，零噪音运行。配合完善的跨平台SDK（Windows/Linux/macOS/Android）和丰富的示例代码，大幅缩短系统集成周期。
