UCMOS系列
产品介绍
UCMOS 系列为 C 接口 USB2.0 显微相机，面向教学、常规科研与通用工业记录等场景。采用高灵敏度、低噪声 CMOS 传感器（Aptina/onsemi 等，依机型），通过 480 Mbit/s 的 USB2.0 链路实现即插即用与高兼容性，安装与部署简单。分辨率覆盖约 0.35–14 MP；机身为铝合金 CNC 精密结构，耐用可靠，适合长期稳定运行。
内置 Ultra-Fine 颜色处理引擎，在相机/软件侧完成去马赛克、自动曝光/增益、一键白平衡与色彩/伽马/对比度等优化，获得自然一致的色彩呈现。随机配套 ToupView/ToupLite，并提供跨平台 SDK（Windows/Linux/macOS/Android），便于系统集成与二次开发。
产品特点
- 传感器：Aptina（onsemi）等高性能 CMOS（依机型），高灵敏度、低噪声
- 分辨率覆盖约 0.35–14 MP，满足教学与通用显微记录需求
- 接口：USB2.0（480 Mbit/s）即插即用，兼容性好、布线简洁

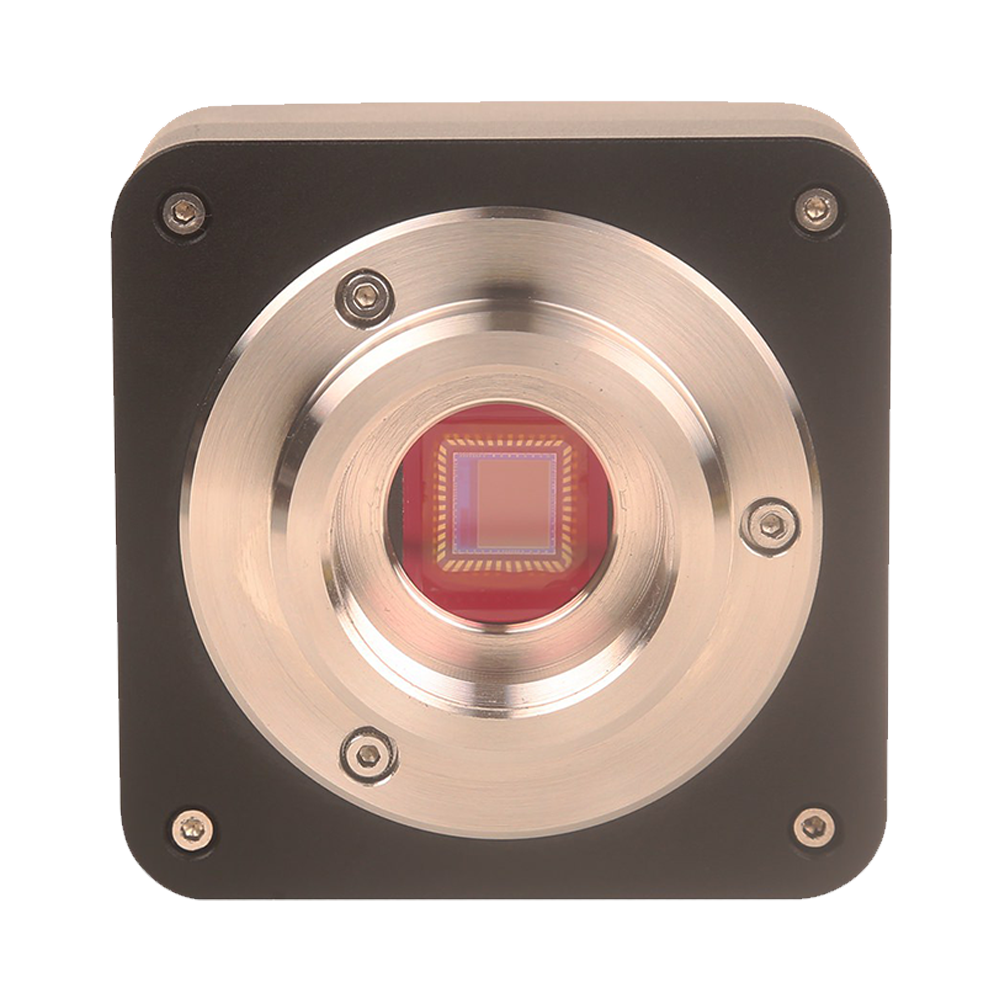

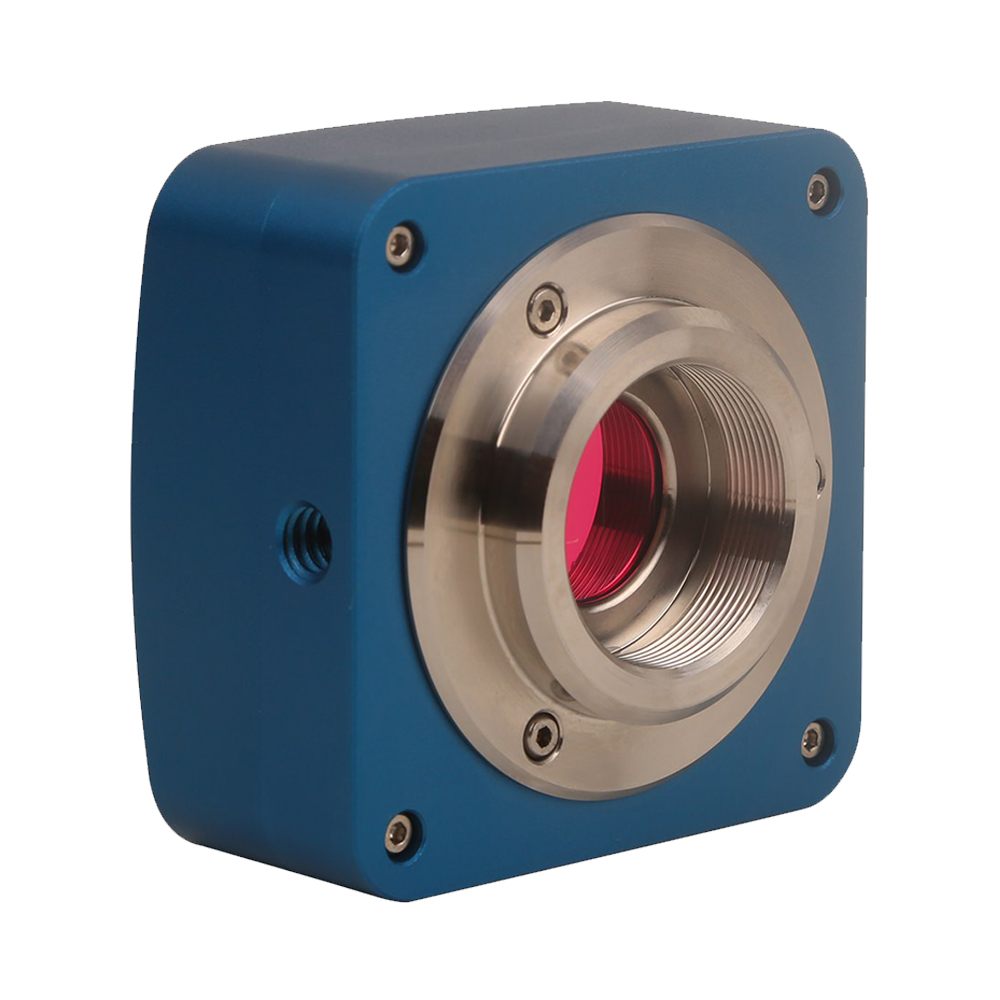

- C-mount 标准镜头接口，适配多类显微/工业光学系统
- Ultra-Fine 颜色引擎：Demosaic、AE/AGC、AWB、一键白平衡、色彩/伽马/亮度/对比度、LUT
- 图像功能：ROI/窗口化、镜像翻转；支持带宽控制以提升长线稳定性（依机型）
- 板载缓存：集成一定容量缓存，提升数据传输稳定性与抗丢帧能力（依机型）
- 结构：铝合金 CNC 外壳，兼顾散热与电磁屏蔽
- 软件与生态：随附 ToupView/ToupLite；提供 Windows/Linux/macOS/Android SDK（兼容 DirectShow/TWAIN）
- 典型应用：明场、暗场、弱光/荧光教学演示与记录、材料/生物样品常规观察、通用实验成像
产品型号
UCMOS｜C 接口 USB2.0｜Ultra-Fine 颜色引擎｜0.35–14 MP｜高性价比显微成像
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 快门方式 | 帧率 | 数据接口 | 色彩 | 操作 |
|---|---|---|---|---|---|---|---|---|
| UCMOS14000KPA |
MT9F002(C)
1/2.3" (7.37mm) | 5.73mm × 4.60mm
|
14M (4096×3288) | 1.4µm × 1.4µm | 卷帘快门 |
1.8fps@4096x3288
10fps@2048x1644
27fps@1024x822
|
USB2.0 |
|
查看详情 |
| UCMOS12000KPA |
IMX577(C)
1/2.1" (7.57mm) | 5.95mm × 4.71mm
|
12M (3840×3040) | 1.55µm × 1.55µm | 卷帘快门 |
3fps@3840x3040
11fps@1920x1516
47fps@960x758
|
USB2.0 |
|
查看详情 |
| UCMOS10000KPA |
IMX577(C)
1/2.3" (6.94mm) | 5.56mm × 4.26mm
|
10M (3584×2748) | 1.55µm × 1.55µm | 卷帘快门 |
3.3fps@3584x2748
12fps@1792x1374
53fps@896x684
|
USB2.0 |
|
查看详情 |
| UCMOS09000KPB |
Special(C)
1/2.4" (6.76mm) | 5.41mm × 4.05mm
|
9M (3488×2616) | 1.55µm × 1.55µm | 卷帘快门 |
3.5fps@3488x2616
13fps@1744x1308
55fps@872x654
|
USB2.0 |
|
查看详情 |
| UCMOS08000KPB |
Special(C)
1/2.5" (6.33mm) | 5.06mm × 3.79mm
|
8M (3264×2448) | 1.55µm × 1.55µm | 卷帘快门 |
4fps@3264x2448
15fps@1600x1200
62fps@800x600
|
USB2.0 |
|
查看详情 |
| UCMOS05100KPA |
AR0521(C)
1/2.5" (7.11mm) | 5.70mm × 4.28mm
|
5.1M (2592×1944) | 2.2µm × 2.2µm | 卷帘快门 |
7.0fps@2592x1944
27.7fps@1296x972
100.5fps@648x486
|
USB2.0 |
|
查看详情 |
| UCMOS04100KPA (停产) |
IMX347(C)
1/1.8" (8.93mm) | 7.795mm × 4.408mm
|
4.1M (2688×1536) | 2.9µm × 2.9µm | 卷帘快门 |
8.5fps@2688x1536
11.5fps@2048x1536
15fps@1536x1536
34fps@1344x768
|
USB2.0 |
|
查看详情 |
| UCMOS04100KPB |
IMX664(C)
1/1.8" (8.93mm) | 7.795mm × 4.408mm
|
4.1M (2688×1520) | 2.9µm × 2.9µm | 卷帘快门 |
8.5fps@2688x1520
34fps@1344x760
|
USB2.0 |
|
查看详情 |
| UCMOS03100KPB |
IMX123(C)
1/2.8" (6.4mm) | 5.12mm × 3.84mm
|
3.1M (2048×1536) | 2.5µm × 2.5µm | 卷帘快门 |
11.5fps@2048x1536
29.5fps@1024x768
|
USB2.0 |
|
查看详情 |
| UCMOS01300KPA |
SC1235(C)
1/3" (6.0mm) | 4.80mm × 3.60mm
|
1.23M (1280×960) | 3.75µm × 3.75µm | 卷帘快门 |
15fps@1280x960
15fps@1280x720
|
USB2.0 |
|
查看详情 |
UCMOS系列是图谱光电设计的一款超高性能USB2.0 CMOS显微相机（Ultra-high performance USB2.0 CMOS相机）。该系列相机采用高品质Aptina CMOS传感器，分辨率范围从35万到1400万像素，具备卓越的图像质量与稳定的成像性能。采用标准C接口，兼容各类光学显微镜，整机采用坚固的铝合金外壳，具备高效散热和出色的稳定性，适合长期使用。
核心特性
Aptina高性能传感器
高清晰度和良好的灵敏度，低噪声、高动态范围
USB2.0稳定传输
板载集成缓存芯片，保障数据同步与高帧率稳定传输
Ultra-Fine色彩引擎
高精度颜色处理算法，精准再现真实色彩
丰富的SDK软件生态
多平台SDK支持，便于系统快速集成
性能参数亮点
分辨率范围
35万-1400万
像素可选像素尺寸
1.4-5.6 μm
精细成像到高灵敏度曝光范围
0.1-2000 ms
灵活精准控制数据位深
8 Bit
满足显微成像需求产品深度介绍
Aptina高性能CMOS传感器技术
采用业界领先的Aptina CMOS传感器，确保高清晰度和良好的灵敏度。低噪声设计配合高动态范围，使相机在各种光照条件下都能获得优质图像。传感器前端配备高品质IR-CUT滤光片，有效滤除红外光干扰，保护传感器的同时确保色彩准确性。
USB2.0稳定高速传输技术
板载集成高速缓存芯片，保障数据同步与高帧率稳定传输，有效避免丢帧现象。即使在USB2.0接口下，也能实现流畅的实时观察需求。全分辨率状态下可实现数帧至数十帧的流畅成像，通过ROI裁剪及binning模式可进一步提高帧率，满足动态过程的记录需求。
独特的Ultra-Fine色彩引擎
搭载高精度颜色处理算法，通过先进的色彩校准和映射技术，精准再现真实色彩。特别适用于材料分析、生物标本等对色彩敏感的领域。色彩还原精准逼真，能够准确呈现样品的细微色差，为科研和工业检测提供可靠的色彩信息。
完善的软件生态系统
随机附带专业图像处理软件ToupView/ToupLite，提供Windows/Linux/macOS/Android多平台SDK。支持原生C/C++、C#/VB.NET、Python、Java、DirectShow、Twain等多种接口，便于系统快速集成。功能齐全的软件套件满足从简单观察到复杂分析的各种需求，方便用户进行二次开发。

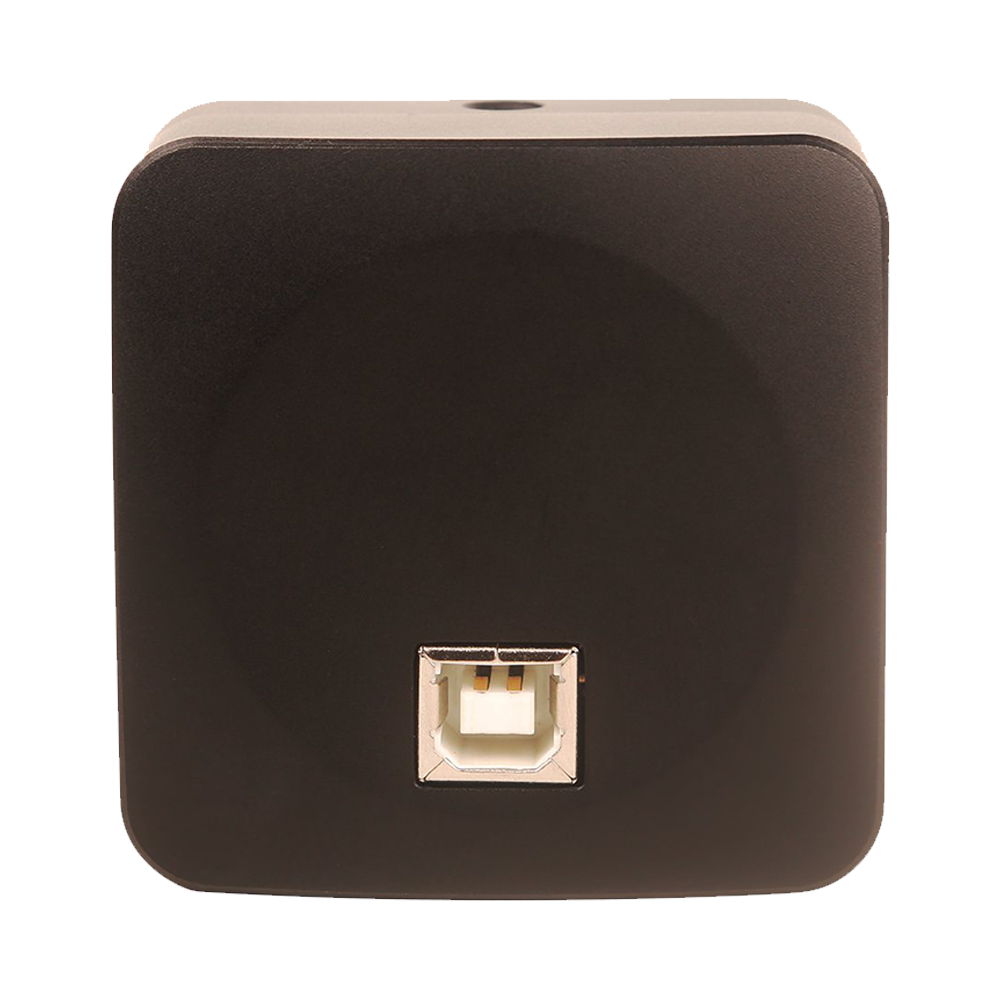

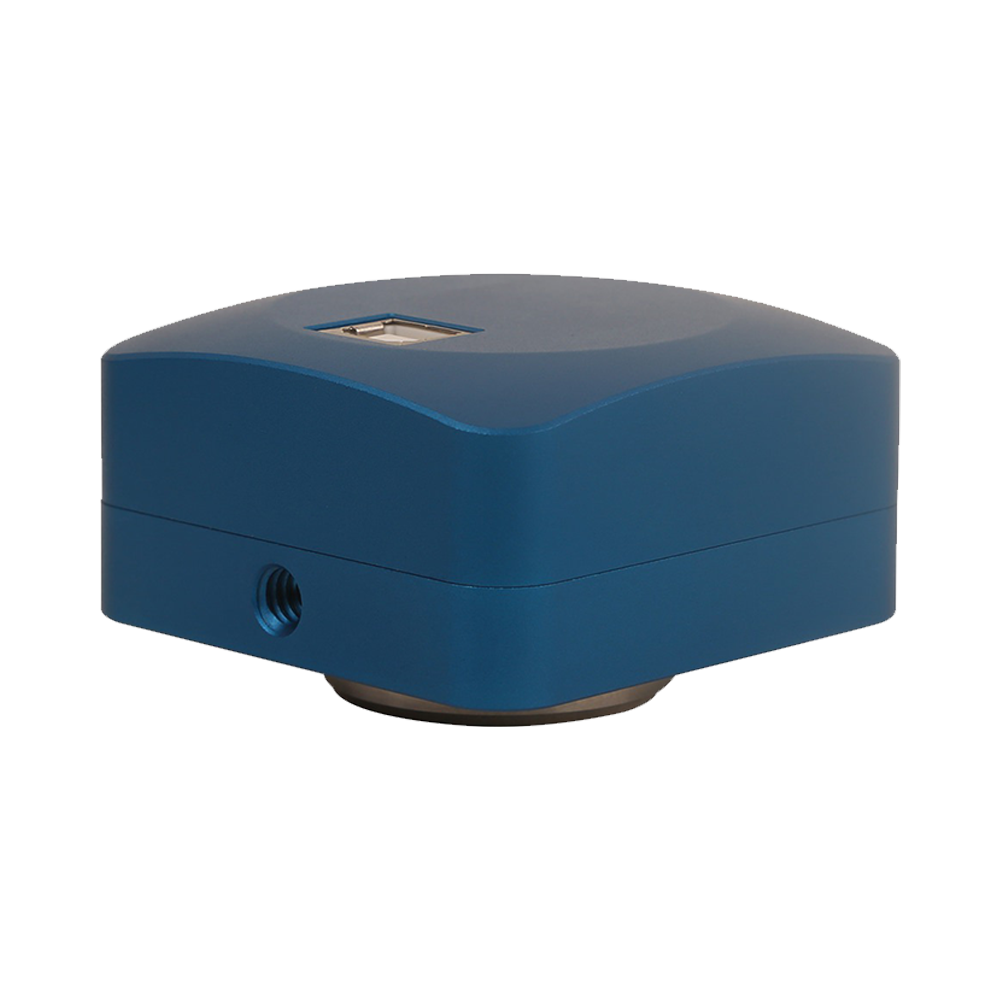

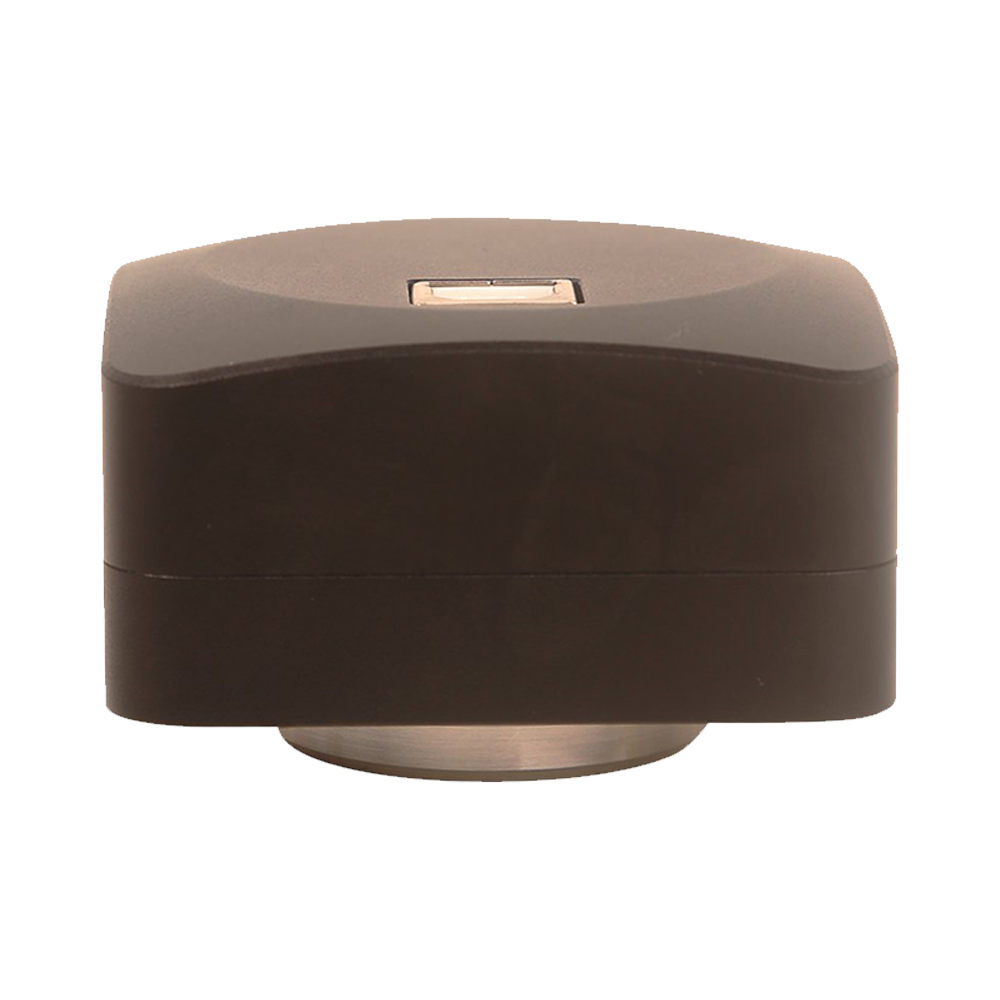

坚固可靠的机身设计
采用CNC工艺加工的高强度铝合金外壳，提供卓越的机械强度和散热性能。内部无机械运动部件，确保长期稳定运行，有效避免震动引起的图像模糊。自然散热结构设计，无需风扇即可保持良好的工作温度，保障传感器性能的稳定发挥。
