UHCCD系列
产品介绍

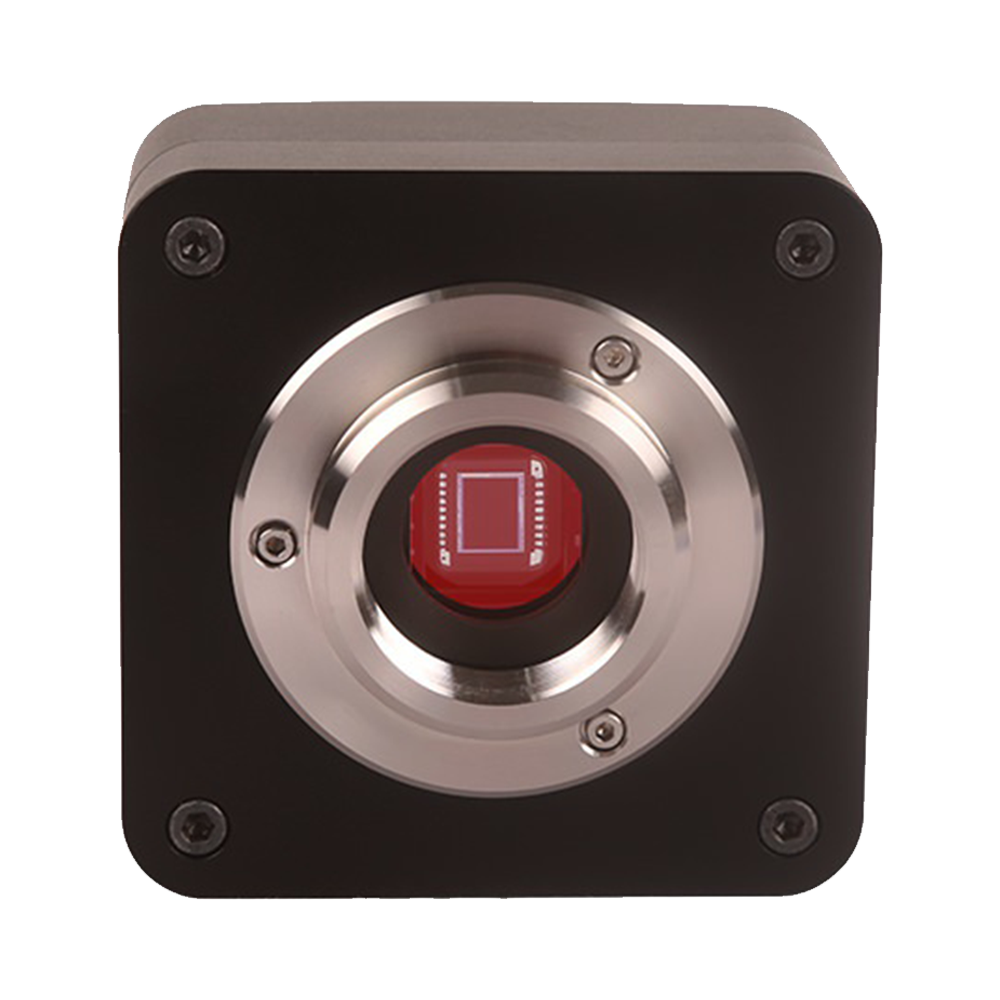

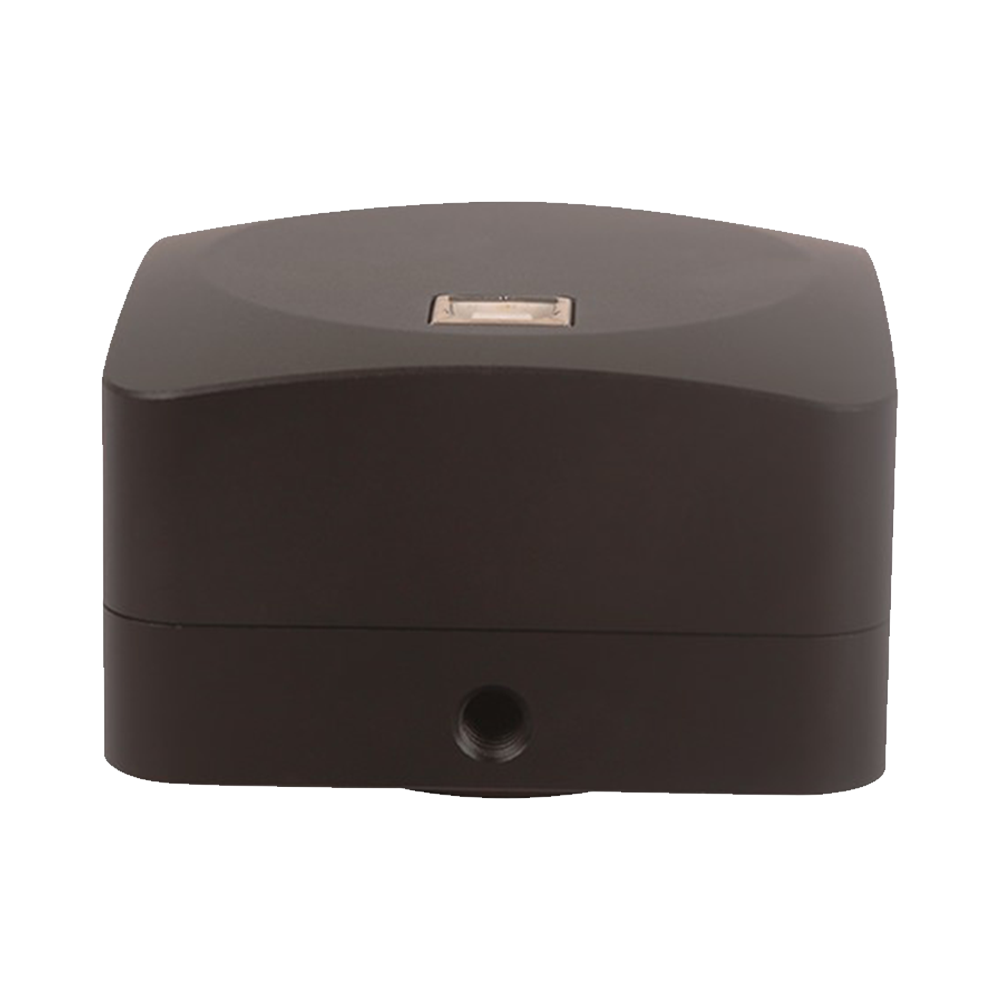

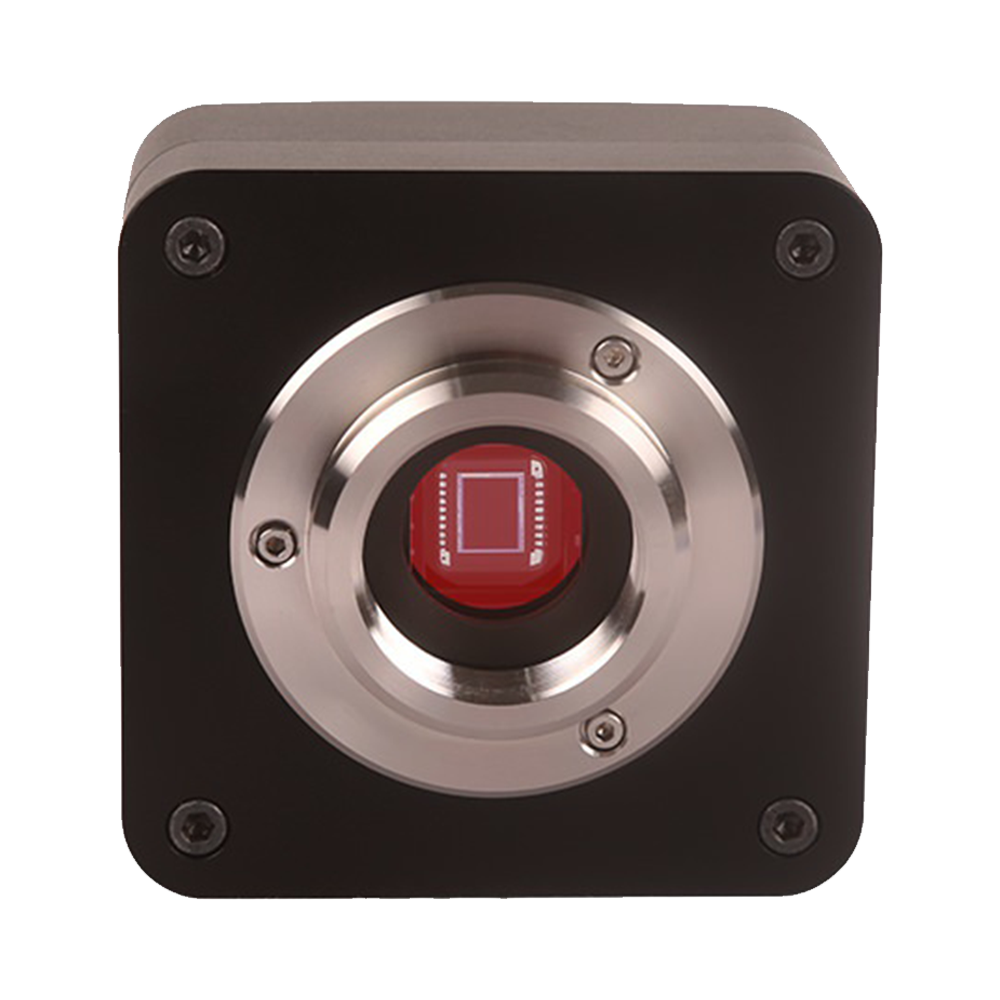

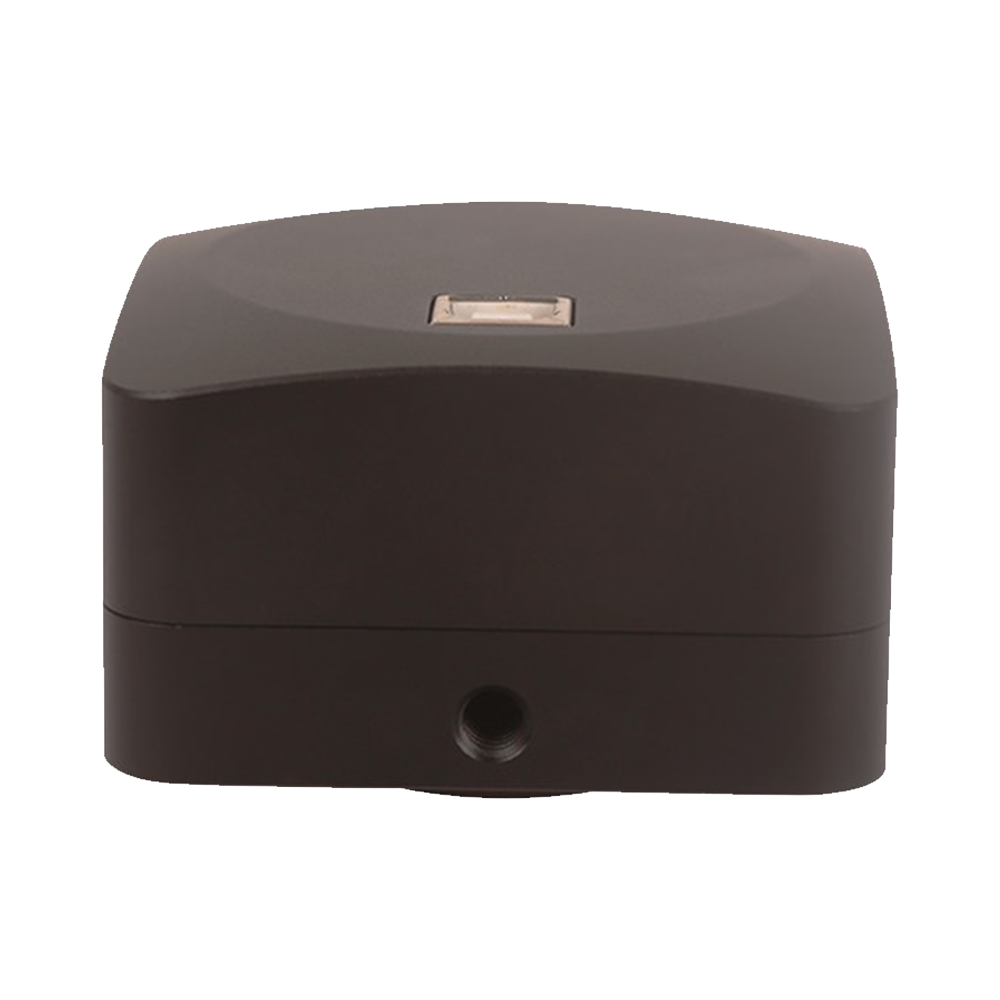

UHCCD 系列为 C 接口 USB2.0 显微 CCD 相机，采用 Sony 超高性能 HAD（Super/HAD）CCD 器件（依机型）。CCD 的全局曝光（Global Exposure）可有效避免滚动快门畸变，适合拍摄快速运动目标；同时 HAD 结构降低表面暗电流、提升灵敏度，使其在弱光/荧光等场景下仍具备良好成像质量。相机由 FPGA 精准时序控制，支持最长约 240 s 的长曝光，有利于捕获极弱信号。通过 USB2.0（480 Mbit/s）实现稳定传输；随附 ToupView 并提供跨平台 SDK（Windows/Linux/macOS/Android），便于系统集成与二次开发。
产品特点
- 传感器：Sony Super/HAD CCD（依机型），高灵敏度、低暗电流
- 全局曝光（Global Exposure），无滚动快门畸变，适合高速运动目标成像
- FPGA 精准控制，最长约 240 s 长曝光，便于弱荧光/低照度成像
- 数据接口：USB2.0（480 Mbit/s）稳定传输，即插即用
- 一体式铝合金 CNC 外壳，坚固耐用、利于散热与电磁屏蔽
- Ultra-Fine 颜色引擎：白平衡、色彩校正、Gamma/对比度/亮度等（依机型）
- 镜头接口：C-mount 标准接口，兼容多类显微与工业光学系统
- 软件与生态：随附 ToupView；提供 Windows/Linux/macOS/Android 多平台 SDK（兼容 DirectShow/TWAIN）
产品型号
UHCCD｜USB2.0 CCD 相机｜Sony Super/HAD CCD｜全局曝光，适合高速运动成像｜FPGA 长曝光至 240 s
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 快门方式 | 帧率 | 数据接口 | 色彩 | 操作 |
|---|---|---|---|---|---|---|---|---|
| UHCCD05200KPA |
ICX655AQ CCD (C)
2/3" (TBD) | 8.44mm × 7.07mm
|
5.2MP (2448×2050) | 3.45µm × 3.45µm | 卷帘快门 |
4.3fps@2448x2050
10.5fps@960x720
|
USB2.0 |
|
查看详情 |
| UHCCD05100KPA |
ICX452AQ CCD (C)
1/1.8" (TBD) | 7.19mm × 5.39mm
|
5.1MP (2592×1944) | 2.775µm × 2.775µm | 卷帘快门 |
4fps@2592x1944
35fps@560x420
|
USB2.0 |
|
查看详情 |
| UHCCD05000KPA |
ICX282AQ CCD (C)
2/3" (TBD) | 8.70mm × 6.53mm
|
5.0MP (2560×1920) | 3.40µm × 3.40µm | 卷帘快门 |
4.5fps@2560x1920
9fps@1280x960
|
USB2.0 |
|
查看详情 |
| UHCCD03100KPB (停产) |
ICX252AQ CCD (C)
1/1.8" (TBD) | 7.06mm × 5.30mm
|
3.1MP (2048×1536) | 3.45µm × 3.45µm | 卷帘快门 |
6fps@2048x1536
41fps@640x480
|
USB2.0 |
|
查看详情 |
| UHCCD02000KPA |
ICX274AQ CCD (C)
1/1.8" (TBD) | 7.04mm × 5.28mm
|
2.0MP (1600×1200) | 4.40µm × 4.40µm | 卷帘快门 |
10fps@1600x1200
|
USB2.0 |
|
查看详情 |
| UHCCD01400KPA |
ICX205AK CCD (C)
1/2" (TBD) | 6.32mm × 4.76mm
|
1.4MP (1360×1024) | 4.65µm × 4.65µm | 卷帘快门 |
8fps@1360x1024
|
USB2.0 |
|
查看详情 |
| UHCCD01400KPB |
ICX205AK CCD (C)
1/2" (TBD) | 6.32mm × 4.76mm
|
1.4MP (1360×1024) | 4.65µm × 4.65µm | 卷帘快门 |
15fps@1360x1024
|
USB2.0 |
|
查看详情 |
| UHCCD01400KMB |
ICX205AL CCD (M)
1/2" (TBD) | 6.32mm × 4.76mm
|
1.4MP (1360×1024) | 4.65µm × 4.65µm | 卷帘快门 |
15fps@1360x1024
|
USB2.0 |
|
查看详情 |
| UHCCD00800KPA |
ICX204AK CCD (C)
1/3" (TBD) | 4.76mm × 3.57mm
|
0.8MP (1024×768) | 4.65µm × 4.65µm | 卷帘快门 |
16fps@1024x768
|
USB2.0 |
|
查看详情 |
UHCCD系列是图谱光电推出的超高性能USB2.0 C接口CCD显微成像相机。采用Sony Super HAD CCD图像传感器，具备超低暗电流和高感光度特性，适用于多种科研、工业成像任务。该系列在硬件结构、成像稳定性及软件生态方面具备出色表现，特别适合弱光环境或对成像质量要求较高的显微应用场景。
核心特性
Sony Super HAD CCD技术
超低暗电流，高量子效率，弱光环境卓越成像
FPGA精准控制
支持最长4分钟曝光时间，保证长时间成像稳定性
USB2.0高速接口
数据传输稳定，兼容性强，即插即用
Ultra-Fine色彩引擎
图谱独家色彩处理，精确色彩还原与细节优化
性能参数亮点
分辨率范围
0.8-5.2 MP
多型号可选曝光时间
0.127ms-240s
超长曝光能力像元尺寸
2.775-4.65 μm
高灵敏度数据位深
8/12 bit
灵活输出产品深度介绍
Sony Super HAD CCD技术优势
采用业界领先的Sony Super HAD CCD图像传感器，运用N型基板、P型体及正孔蓄积层特殊结构设计。这种创新架构有效降低暗电流噪声，显著提高量子效率，实现卓越的弱光环境成像能力。相比传统CCD传感器，Super HAD技术在保持高分辨率的同时，大幅提升了感光灵敏度，特别适合荧光显微、暗场成像等对灵敏度要求极高的应用场景。
FPGA精准控制系统
内置高性能FPGA芯片，实现对CCD传感器的精准控制与时序管理。支持最长达4分钟（240秒）的超长曝光时间，确保在极弱光条件下仍能获取足够的信号累积。FPGA的精确时钟控制保证了长时间曝光过程中的成像稳定性，有效抑制热噪声与漂移，使得弱荧光信号检测、天文成像等应用成为可能。同时支持灵活的ROI设置与像素合并功能，进一步提升成像灵活性。
Ultra-Fine独家色彩处理引擎
搭载图谱光电自主研发的Ultra-Fine色彩引擎，通过先进的图像处理算法实现精确的色彩还原与细节优化。该引擎针对显微成像特点进行深度优化，能够准确还原样品的真实色彩，同时增强图像细节表现力。支持自动白平衡、色彩校正、伽马调节等功能，配合8bit/12bit灵活输出，满足从常规观察到专业分析的各类需求。
完善的跨平台SDK与软件生态
提供功能强大的ToupView专业图像处理软件，集成图像采集、处理、测量、报告生成等功能于一体。支持Windows/Linux/macOS/Android全平台，配备C/C++、C#/VB.NET、DirectShow、Twain等主流开发接口，便于系统集成与二次开发。SDK设计规范、文档详尽，大幅降低开发难度，加速产品上市时间。无论是科研用户还是工业集成商，都能快速构建符合需求的成像解决方案。
工业级坚固硬件设计
采用整机CNC铝合金精密加工外壳，无风扇、无机械运动部件设计，依靠自然散热确保长时间稳定运行。坚固的金属结构有效屏蔽电磁干扰，提供优异的抗震性能。传感器前端标配IR-CUT滤光片或双AR膜，有效滤除红外干扰光，保护传感器免受损伤。USB供电设计简化布线，单线实现供电与数据传输，特别适合空间受限的应用环境。
