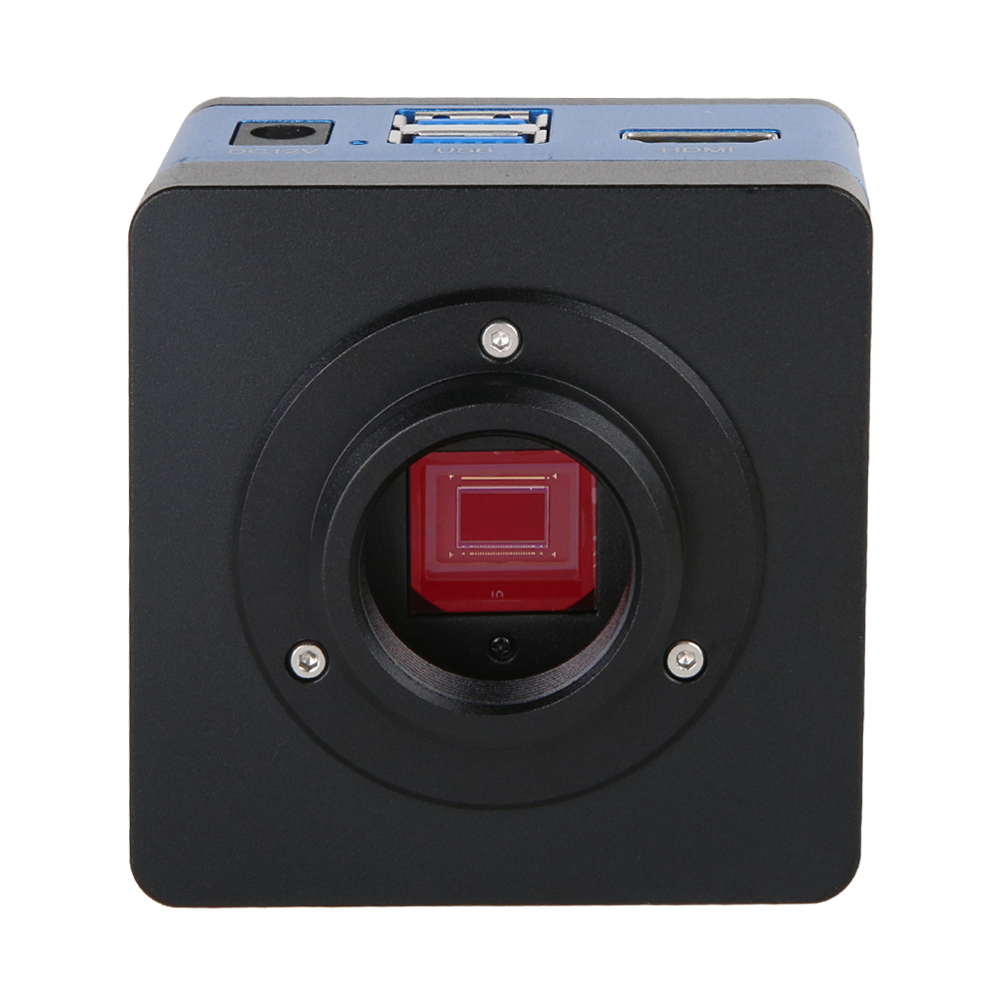

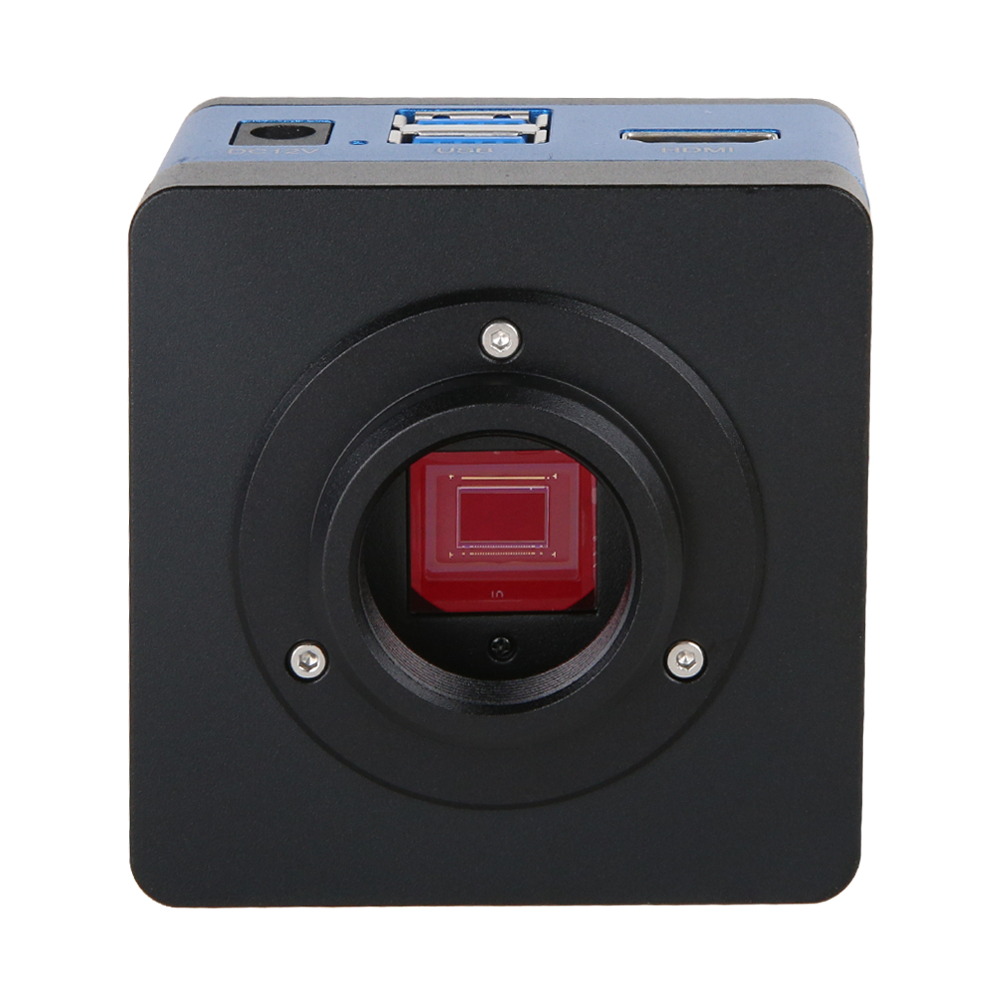

O5CAM4K系列
产品介绍
采用Sony高灵敏度传感器，支持4K/1080P HDMI 自适应输出，无需电脑即可完成显微镜高清显示与采集。
产品特点
- Sony Starvis 2背照式CMOS传感器
- 4K/1080P HDMI输出自适应切换
- 支持4K 60fps低延时HDMI输出，平均延时为40ms
- 支持USB闪存盘保存捕获视频或图像，并支持本地预览与回放
- 支持RAW格式图像的捕获与显示
- 支持USB音控模块，实现语音指令实时操控相机进行拍照、录像以及冻结等操作
- 支持扫码枪抓图功能
- 全新浏览界面，提供丰富的文件操作功能，图片与图片对比，图片与实时视频对比，多张图片景深合成功能，多张图片拼接功能
- 强大的ISP功能，提供暗部增强，锐化和3D降噪等功能
- 提供实时视频景深合成功能，提供实时视频WDR输出功能
- 提供实时拼接功能，通过实时处理，获取更高质量的图像
- 提供生物和体视显微镜默认ISP参数切换，方便二次调整优化
- 内嵌XCamView软件提供丰富的图像处理和测量功能，支持自动寻边，自动测量功能
O5CAM4K系列
4K HDMI相机
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 帧率/分辨率 | 输出接口 | 存储支持 | 自动对焦 | 镜头接口 | 特色功能 |
|---|---|---|---|---|---|---|---|---|---|
| O5CAM4K8MPA |
Sony IMX678(C)
1/1.8" (7.68×4.32mm)
|
8MP | 2.0μm × 2.0μm | HDMI: 60fps@3840×2160 | HDMI2.0 | U盘 | C接口 | 4K60低延时HDMI输出 实时WDR/拼接 |
O5CAM4K HDMI相机｜包装清单 #
标准装箱清单
- A 相机包装盒规格：18.4 cm × 17.4 cm × 8.1 cm
- B O5CAM4K 系列 HDMI 相机 ×1
- C 电源适配器：输入 AC 100~240V 50/60Hz，输出 DC 12V 1A；美标 POWER-U-12V1A (MSA-C1000IC12.0-12W-US)，欧标 POWER-E-12V1A (MSA-C10001C12.0-12W-DE)
- D USB 鼠标
- E HDMI 2.0 线
可选附件
- F U 盘（USB3.0）
-
G 可调焦式目镜筒适配器
Dia.23.2 mm 转 C 接口：108001/AMA037、108002/AMA050、108003/AMA075（请按相机与显微镜选择其一）。
-
H 固定式目镜筒适配器
Dia.23.2 mm 转 C 接口：108005/FMA037、108006/FMA050、108007/FMA075。注意：G、H 选项需确认相机型号与接口，工程师可协助匹配。
- I 108015（Dia.23.2 mm→30.0 mm）用于直径 30 mm 目镜筒转接环
- J 108016（Dia.23.2 mm→30.5 mm）用于直径 30.5 mm 目镜筒转接环
- K 测微尺：106011/TS-M1（X=0.01 mm/100Div.）；106012/TS-M2（X,Y=0.01 mm/100Div.）；106013/TS-M7（X=0.01 mm/100Div., 0.10 mm/100Div.）
注意： 选配目镜筒适配器前，请确认显微镜接口尺寸，图谱光电工程师可协助匹配合适规格。
O5CAM4K 包装示意（图 3-121）
O5CAM4K 系列 HDMI 相机 — 产品介绍
图谱光电 O5CAM4K 系列相机 是一款 无需电脑即可独立运行 的 4K HDMI 输出显微相机，专为 体视显微镜与生物显微镜的视频与图像采集 设计。该系列搭载 Sony Starvis 2 背照式 CMOS 高感光传感器，支持 4K/1080P HDMI 输出自适应切换，可实现 4K 60fps 低延时输出（平均延时 40ms），适合高分辨率实时观测。
相机支持 USB 闪存盘本地保存视频或图像，可直接回放，并支持 RAW 图像捕获，适用于教学、科研及工业检测多种应用场景。
深度介绍
-
高性能感光器件：
搭载 Sony Starvis 2 背照式 CMOS，提供低噪声与高灵敏度，适用于弱光及高动态范围场景。 -
HDMI 自适应输出：
支持 4K/1080P HDMI 输出自动切换，60fps 实时传输，保证流畅预览与演示。 -
低延时与高画质：
平均输出延时仅约 40ms，保证教学及动态观测的实时性。 -
本地存储与回放：
支持 USB 闪存盘直接保存与回放，支持 RAW 格式捕获，方便后期分析与存档。 -
即插即用设计：
无需电脑，开机即可使用，简化显微成像的搭建和操作流程。
产品优势
1
无需电脑，快速部署
即插即用，适合教学与科研环境下的快速搭建。
2
高分辨率与流畅输出
支持 4K 60fps 输出，细节丰富，实时演示无延迟感。
3
便捷数据管理
支持 USB 本地存储、RAW 捕获及回放功能，方便结果分享与归档。
4
灵活兼容性
可适配多种显微镜系统，适合实验室、工业检测及教育培训。
