OCAM系列
产品介绍
多分辨率可选，支持HDMI输出，适合高清实时成像、教学科研和工业检测，具备高帧率与稳定性能。
产品特点
- 选用Sony Starvis背照式CMOS传感器的HDMI相机
- 支持USB音控模块，实现语音指令实时操控相机进行拍照、录像以及冻结等操作
- 支持扫码枪抓图功能
- 内嵌XCamView软件用于控制相机，提供丰富的测量、网格线管理、自定义模板功能
- 提供自动寻边，自动平行线距离测量、自动矩形测量等自动测量功能
- 提供U盘存储功能，支持本地预览与回放，图片与图片、图片与视频对比功能
- 强大的ISP功能，提供暗部增强，锐化和3D降噪等功能
- 支持生物显微镜和体视显微镜默认效果的快速切换，方便用户多场景使用
OCAM系列
全能型HDMI多接口相机
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 帧率/分辨率 | 输出接口 | 存储支持 | 自动对焦 | 镜头接口 | 特色功能 |
|---|---|---|---|---|---|---|---|---|---|
| OCAM4K8MPA |
Sony IMX678(C)
1/1.8" (7.68×4.32mm)
|
8MP | 2.0μm × 2.0μm | HDMI: 30fps@3840×2160 | HDMI1.4 USB2.0 | U盘 | C接口 | 4K HDMI输出 | |
| OCAM1080P2MPA |
Sony IMX385(C)
1/2" (7.2×4.05mm)
|
2MP | 3.75μm × 3.75μm | HDMI: 60fps@1920×1080 | HDMI1.4 USB2.0 | U盘 | C接口 | 1080P HDMI输出 高帧率 | |
| OCAM4K8MPB |
Sony IMX415(C)
1/2.8" (5.57×3.13mm)
|
8MP | 1.45μm × 1.45μm | HDMI: 30fps@3840×2160 | HDMI1.4 USB2.0 | U盘 | C接口 | 4K HDMI输出 | |
| OCAM1080P2MPB |
Sony IMX462(C)
1/2.8" (5.57×3.13mm)
|
2MP | 2.9μm × 2.9μm | HDMI: 60fps@1920×1080 | HDMI1.4 USB2.0 | U盘 | C接口 | 1080P HDMI输出 高帧率 |

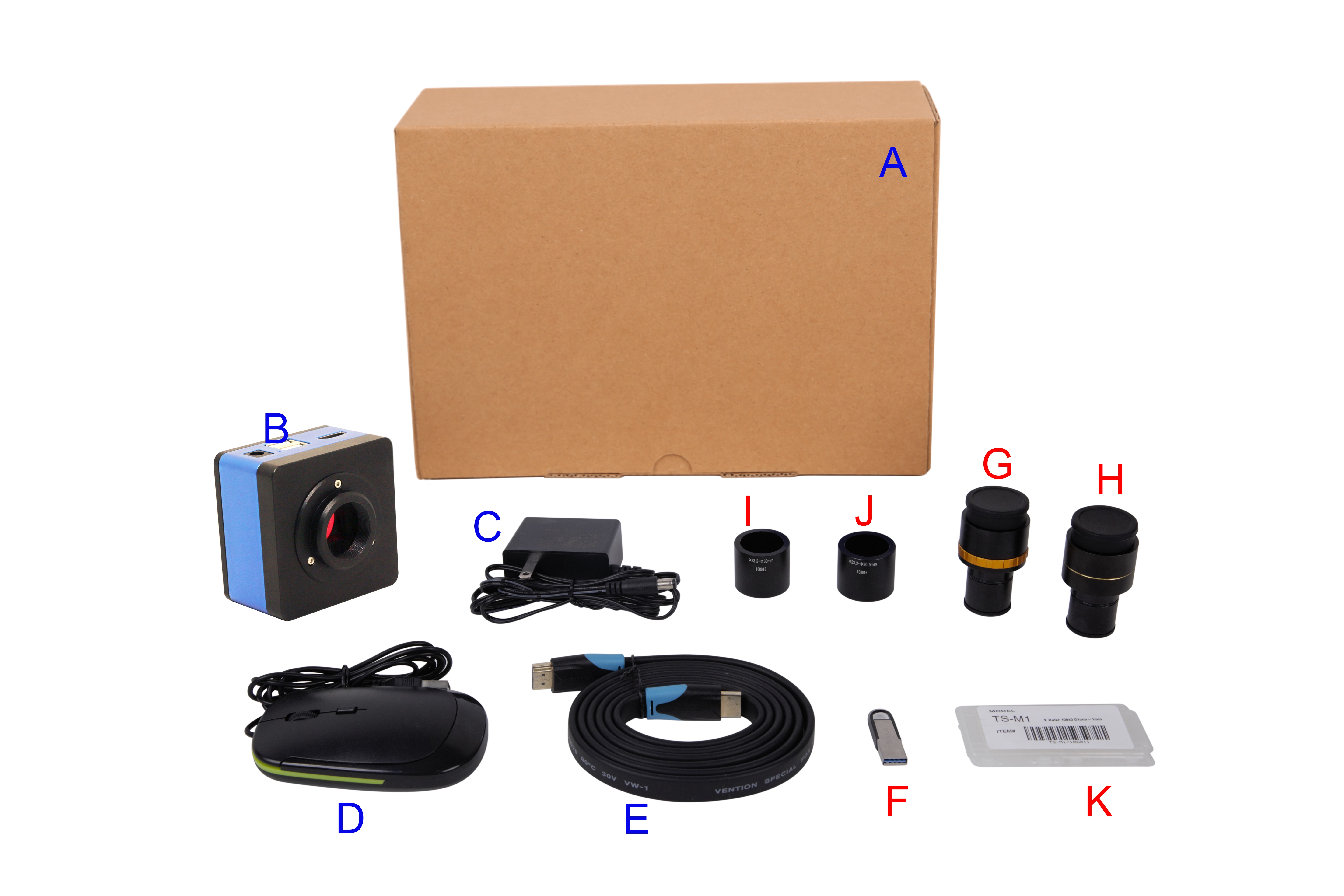

OCAM 多接口相机｜包装清单 #
标准装箱清单
- A 相机包装盒规格：18.4 cm × 17.4 cm × 8.1 cm
- B OCAM 系列 HDMI 相机 ×1（四款机型二选一）
- C 电源适配器：输入 AC 100~240V 50/60Hz，输出 DC 12V 1A；美标 POWER-U-12V1A (MSA-C1000IC12.0-12W-US)，欧标 POWER-E-12V1A (MSA-C10001C12.0-12W-DE)
- D USB 鼠标
- E HDMI 2.0 线
可选附件
- F U 盘
-
G 可调焦式目镜筒适配器
Dia.23.2 mm 目镜筒转 C 接口：108001/AMA037、108002/AMA050、108003/AMA075（请根据相机与显微镜选择其一）。
-
H 固定式目镜筒适配器
Dia.23.2 mm 目镜筒转 C 接口：108005/FMA037、108006/FMA050、108007/FMA075。注意：G、H 选项需先确认相机型号与接口，工程师可协助匹配。
- I 108015（Dia.23.2 mm→30.0 mm）用于直径 30 mm 目镜筒转接环
- J 108016（Dia.23.2 mm→30.5 mm）用于直径 30.5 mm 目镜筒转接环
- K 测微尺：106011/TS-M1（X=0.01 mm/100Div.）；106012/TS-M2（X,Y=0.01 mm/100Div.）；106013/TS-M7（X=0.01 mm/100Div., 0.10 mm/100Div.）
OCAM 包装示意（图 3-125）
OCAM 系列多接口 HDMI 显微相机 — 产品介绍
图谱光电 OCAM 系列 HDMI 相机 是一款 无需电脑即可独立运行 的多接口显微相机，专为 体视显微镜和生物显微镜的图像与视频采集 设计。
该系列搭载 Sony Starvis 背照式 CMOS 高感光传感器，结合内嵌 XCamView 智能控制软件，支持 图像测量、网格线管理、模板配置与自动测量，满足教学、科研和工业检测多样化需求。
深度介绍
-
高性能成像与多接口支持：
内置 Sony Starvis 背照式 CMOS 传感器，支持 HDMI 输出，可在高分辨率下保持低噪声成像效果。 -
便捷交互功能：
支持 USB 音控模块，可通过语音指令拍照、录像及冻结画面；支持扫码枪抓图，提高工作效率。 -
智能图像处理：
内置 XCamView 软件，支持 自动寻边、平行线与矩形自动测量、暗部增强、锐化、3D 降噪 等多种图像优化与分析功能。 -
便捷数据管理：
支持 U 盘存储，本地预览与回放，并可进行图片间、图片与视频间的对比。 -
多场景兼容性：
支持快速切换 生物显微镜与体视显微镜的默认成像效果，适应不同观测与教学环境。
产品优势
1
即插即用，无需电脑
通过 HDMI 输出直接使用，简化显微成像搭建流程。
2
智能交互与自动化测量
支持语音控制、扫码抓图及多种自动测量功能，提升效率。
3
高感光与低噪声成像
Sony Starvis 传感器保证在弱光环境下的优质成像表现。
4
灵活存储与回放
支持 U 盘保存、预览与对比功能，便于教学与分析。
