WEUCAM系列
WEUCAM系列

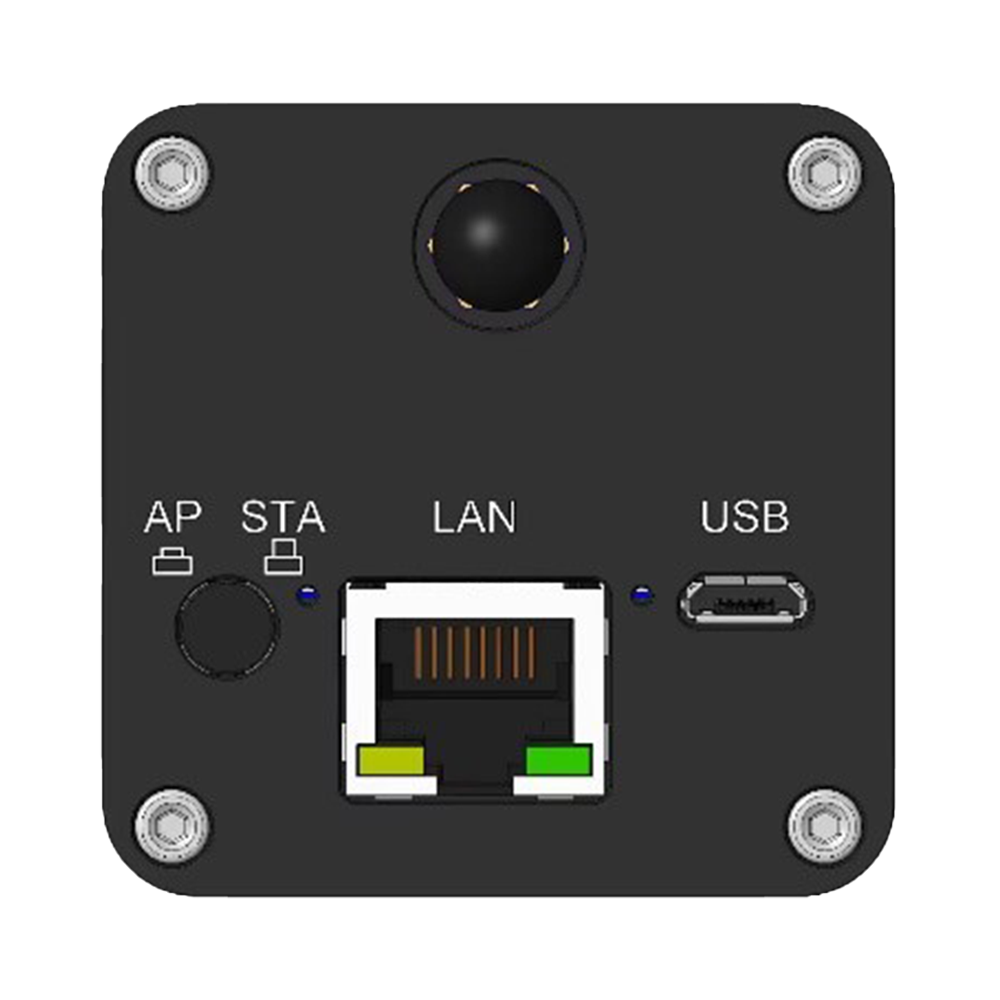

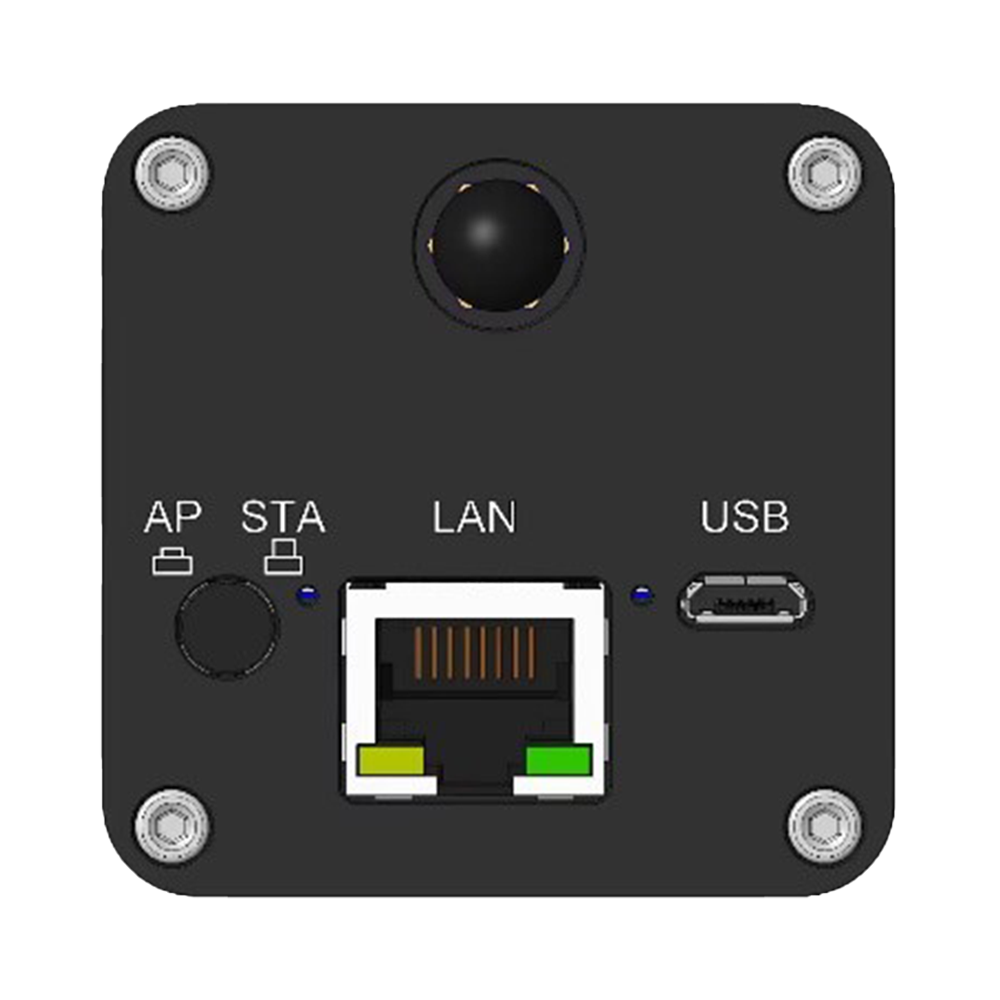

集成USB、LAN、Wi-Fi三种输出方式，连接灵活，满足多种网络、远程与本地成像场景需求。
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 帧率/分辨率 | 输出接口 | 存储支持 | 自动对焦 | 镜头接口 | 特色功能 |
|---|---|---|---|---|---|---|---|---|---|
| WEUCAM4MPA |
Sony IMX347(C)
1/1.8" (7.8×4.38mm)
|
4MP (2688×1512) | 2.9μm × 2.9μm | USB: 30fps@2688×1512; LAN/Wi-Fi: 30fps@2688×1512 | USB2.0 LAN Wi-Fi 802.11ac | 无本地存储 | C接口 | 三接口输出 灵活连接方式 高分辨率 AP/STA模式 网络带宽调节 |

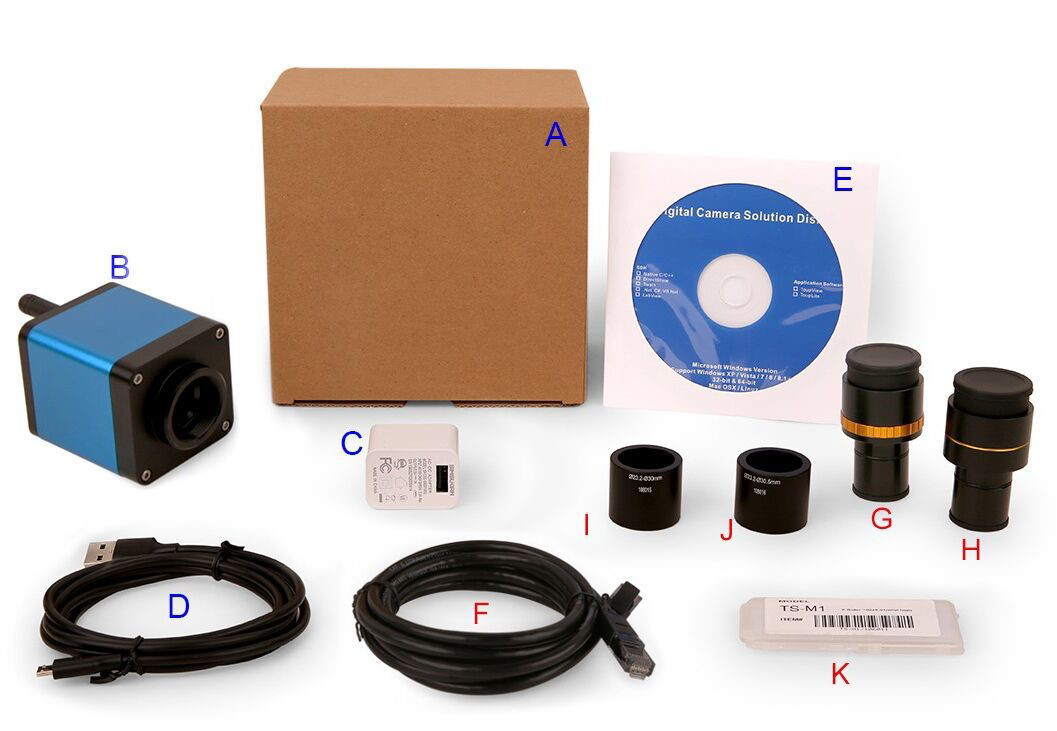

WEUCAM WiFi+Ethernet 相机｜包装清单 #
标准装箱清单
- A 相机包装盒：15.0 cm × 15.0 cm × 10.0 cm（1 pcs，约 0.5 kg/每盒）
- B WEUCAM 系列相机 ×1
- C 电源适配器：输入 AC 100~240V 50/60Hz，输出 DC 5V 1A；美标 POWER-U-5V1A (SK12G-0500100U：UL/CE/FCC)，欧标 POWER-E-5V1A (SK12G-0500100V：UL/CE/FCC)
- D Micro USB 数据线 1.5 m
- E CD（驱动与应用程序，Ø12 cm）
可选附件
- F 千兆网网线
-
G 可调焦式目镜筒适配器
Dia.23.2 mm 目镜筒转 C 接口：108001/AMA037、108002/AMA050、108003/AMA075（请根据相机与显微镜选择其一）。
-
H 固定式目镜筒适配器
Dia.23.2 mm 目镜筒转 C 接口：108005/FMA037、108006/FMA050、108007/FMA075。注意：G、H 选项需先确认相机接口与场景，工程师可协助匹配。
- I 108015（Dia.23.2 mm→30.0 mm）用于直径 30 mm 目镜筒转接环
- J 108016（Dia.23.2 mm→30.5 mm）用于直径 30.5 mm 目镜筒转接环
- K 测微尺：106011/TS-M1（X=0.01 mm/100Div.）；106012/TS-M2（X,Y=0.01 mm/100Div.）；106013/TS-M7（X=0.01 mm/100Div., 0.10 mm/100Div.）
WEUCAM 包装示意（图 4-16）
深度介绍
图谱光电 WEUCAM 系列相机是一款支持 USB、LAN 与 Wi-Fi 多接口输出的C 接口 CMOS 显微相机，可直接连接至体视显微镜或生物显微镜，实现高分辨率图像与视频采集。
该系列采用Sony Exmor 背照式大尺寸 CMOS 传感器，具备低噪声、高感光特性，并支持 ToupView/ToupLite 软件及 iOS/Android 应用，可组建显微互动教学网络系统，方便教师演示与学生同步观看。
技术特性
- 多接口灵活输出：支持 USB、LAN 与 Wi-Fi 11AC 高带宽传输，最高可实现 30fps/4MP 视频实时传输，适应实验室、课堂及多设备协作
- 高性能成像与实时处理：内置强大的 ISP 处理单元，支持低噪声视频输出、色彩优化与实时图像处理，适合科研及教学环境
- 跨平台兼容性：兼容 Windows/macOS 端 ToupView/ToupLite 软件，并支持 iOS/Android 移动端应用，方便移动设备接入
- 教学互动网络支持：可通过局域网或 Wi-Fi 网络连接，实现多台设备同时接入，支持课堂投屏、实验演示及远程教学
- 坚固耐用设计：采用高品质外壳与稳定硬件架构，适合长期在实验室或工业环境下使用
核心优势
-
1
多接口协作，快速部署 USB、LAN、Wi-Fi 三路输出，适合独立使用或组建教学网络
-
2
高画质与低噪声表现 Sony Exmor 背照式传感器与内置 ISP 确保高感光、高动态范围
-
3
跨平台支持 兼容 PC 端与移动端，适合灵活教学与科研环境
-
4
教学与科研两用 支持多终端共享，适合课堂互动、科研成像及工业检测
-
5
广泛应用覆盖 包括"USB/LAN/Wi-Fi 显微相机"、"C 接口 CMOS 相机"、"互动教学显微成像系统"、"Sony Exmor CMOS 相机"
