X8CAM4K系列
产品介绍
X8CAM4K系列相机具备高分辨率、高帧率以及卓越的图像质量，适用于对细节捕捉以及色彩还原要求极高的专业应用场景。
产品特点
- Sony大靶面、 Starvis 或 Starvis 2背照式CMOS传感器
- 10bit ISP处理，色彩还原性更佳，锐化和3D降噪效果显著，ROI白平衡更加精准

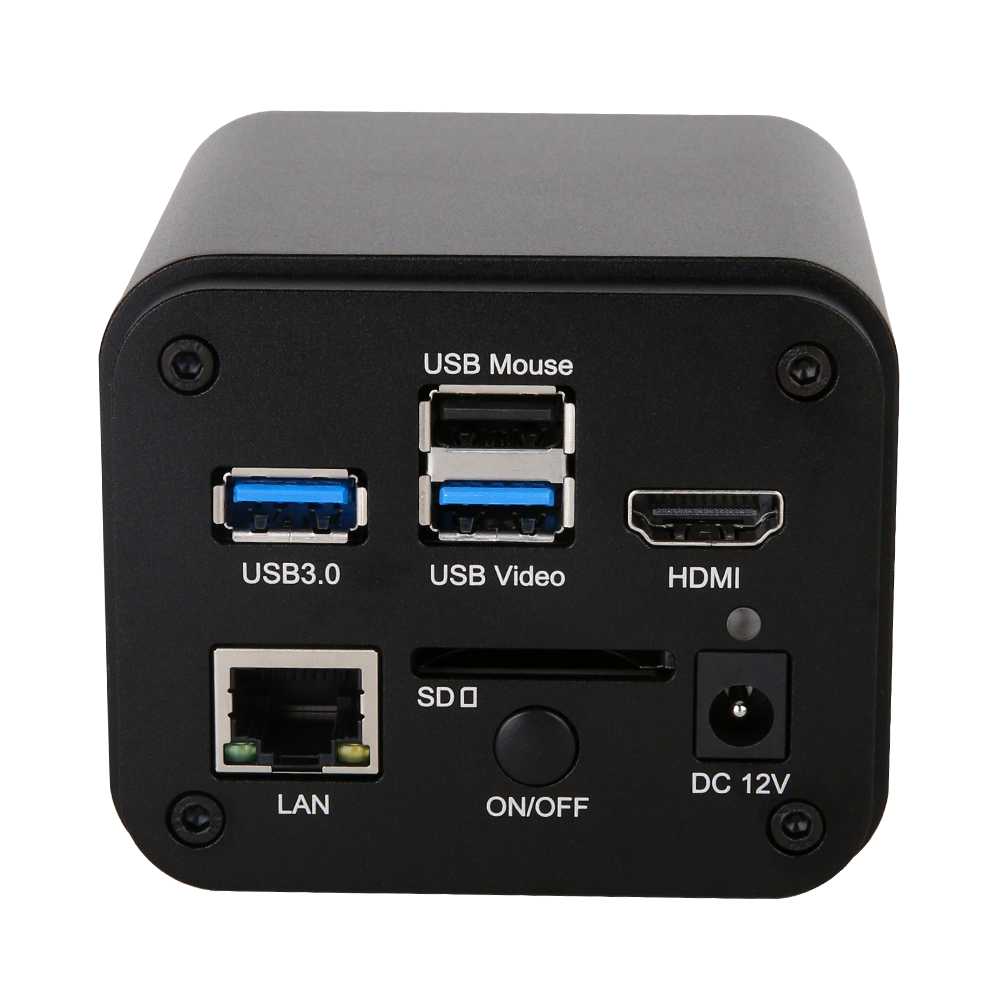

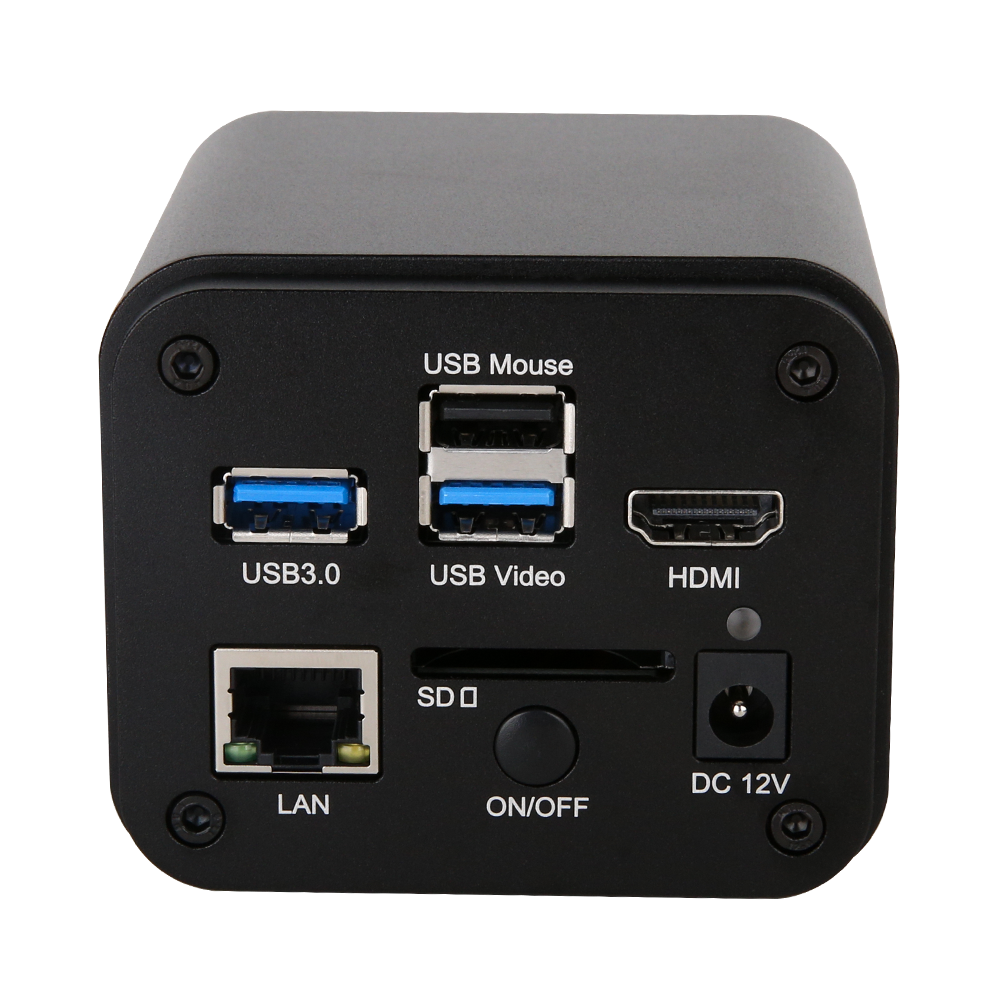

- 4K HDMI/NETWORK/USB多接口同步输出
- 4K/1080P HDMI输出自适应切换
- 支持4K 60fps 低延时HDMI输出模式,平均延时为50ms(仅X8CAM4K8MPA、X8CAM4K8MPB支持)
- 支持基于神经网络功能的定制开发:目标识别、计数、检测等功能
- 支持网络存储功能（相机端捕获的图片或者录制的视频实时保存到网络存储盘）
- 支持JPEG、TIFF、PNG和RAW格式图像的捕获与显示
- 支持外接USB3.0接口固态硬盘；支持突发断电时，已录制视频自动保存功能
- 支持USB音控模块，实现语音指令实时操控相机进行拍照、录像以及冻结等操作
- 提供实时视频景深合成和实时拼接功能
- 提供生物和体视显微镜默认ISP参数切换，方便二次调整优化
- 全新UI界面，浏览界面提供丰富的文件操作功能，图片与图片对比，图片与实时视频对比，多张图片景深合成功能，多张图片拼接功能
- 内嵌XCamView软件提供丰富的图像处理和测量功能，支持自动寻边，自动测量功能
- ToupView/ToupLite软件，电脑端操作更便捷
- iOS/Android移动端应用，免费应用商店下载
X8CAM4K系列
多接口输出 4K HDMI/USB/LAN/Wi-Fi 相机
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 帧率/分辨率 | 输出接口 | 存储支持 | 自动对焦 | 镜头接口 | 特色功能 |
|---|---|---|---|---|---|---|---|---|---|
| X8CAM4K22MPA |
Sony IMX571 (C)
1.7" (23.46 × 13.21 mm)
|
22 MP (6240 × 3512) | 3.76 µm × 3.76 µm | 30fps@3840×2160 | HDMI2.0 USB3.0 LAN Wi-Fi | SD 卡 / U 盘 | M42×0.75（可选配 C 接口适配器） | 22 MP 高分辨率成像 4K/1080P HDMI 同步输出 多平台软件支持（Windows、macOS、Linux） 支持多终端接入 SD 卡/USB 盘本地图像与视频存储 | |
| X8CAM4K16MPA |
Sony IMX383 (C)
1/1.1" (13.06 × 7.34 mm)
|
16 MP (5440 × 3060) | 2.4 µm × 2.4 µm | 60fps@5440×3060 | HDMI2.0 USB3.0 LAN Wi-Fi | SD 卡 / U 盘 | C 接口 | 高灵敏度 16 MP 成像 4K/1080P HDMI 同步输出 USB3.0/网络多终端接入 实时图像与视频存储 多软件平台兼容 | |
| X8CAM4K8MPA |
Sony IMX678(C)
1/1.8" (7.68×4.32mm)
|
8MP (3840×2160) | 2.0μm × 2.0μm | 60fps@3840×2160 | HDMI2.0 USB3.0 LAN Wi-Fi | SD卡 / U盘 | C接口 | 4K 60fps HDMI 多接口输出 实时图像与视频存储 | |
| X8CAM4K8MPB |
Sony IMX585(C)
1/1.2" (11.14×6.26mm)
|
8MP (3840×2160) | 2.9μm × 2.9μm | 60fps@3840×2160 | HDMI2.0 USB3.0 LAN Wi-Fi | SD卡 / U盘 | C接口 | 4K 60fps HDMI 多接口输出 大靶面传感器 |
X8CAM4K 多接口相机｜包装清单 #
标准装箱清单
- A 相机包装盒规格：25.5 cm × 17.0 cm × 9.0 cm（1 pcs，1.7 kg/每盒）
- B X8CAM4K 系列相机 ×1
- C 电源适配器：输入 AC 100~240V 50/60Hz，输出 DC 12V 1A；美标 POWER-U-12V1A (MSA-C1000IC12.0-12H-US)，欧标 POWER-E-12V1A (MSA-C10001C12.0-12H-DE)
- D USB 鼠标
- E HDMI 2.0 线
- F USB3.0 A 公 ↔ A 公镀金数据线（1.5 m）
可选附件
- G 音控模块
- H SD 卡（16G 以上，Class 10）
- I U 盘
- J 网线
- K USB 接口无线网卡适配器（WiFi 模式需配套，不同型号外形略有差异）
- L ToupTek 1.2/1.5X 显微镜适配器（适配 X8CAM4K22MPA，工程师可协助选型）
X8CAM4K 系列包装示意图（图 3-35）
X8CAM4K 多接口相机｜产品尺寸 #
立方 / 扁平两种机身结构详见外形尺寸图
X8CAM4K 外形尺寸
包含立方形与扁平形两套机身结构图（图 3-33 / 图 3-34）
安装前请按照尺寸图确认支架孔位与接口方向。
深度介绍
图谱光电 X8CAM4K 系列相机是一款支持 HDMI、USB 和以太网多接口输出的 4K CMOS 显微相机，可独立运行或连接电脑，适配体视显微镜、生物显微镜及其他 C 接口光学系统，满足 4K 超高清图像与视频采集需求。
相机采用Sony Starvis 2 背照式高灵敏度 CMOS 传感器，支持4K/1080P HDMI 实时输出、USB3.0 高速传输与网络组网协作，并内置XCamView 控制系统，可通过触控或鼠标独立操作，广泛用于科研、教学和工业检测。
技术特性
- 多接口输出与多场景应用：支持 4K HDMI、USB3.0 与以太网三种接口输出，可实现本地实时显示、PC 采集和网络教学协作
- 4K 高清成像与硬件优化：搭载 Sony Starvis 2 背照式高感光 CMOS，硬件集成 3D 降噪、Gamma 调节、锐度增强与色彩还原
- XCamView 内置控制与操作便捷：内置 XCamView 控制界面，支持触控屏或鼠标操作，支持 SD 卡或 USB 存储设备直接保存视频与图像
- 跨平台软件与科研功能支持：配合 ToupView 和 ToupLite 软件，可进行图像测量、拼接、多焦面合成、去噪及荧光图像合成等科研操作
- 工业级设计与长期稳定性：采用坚固的金属外壳与高效散热系统，适用于科研与工业环境的长期稳定运行
核心优势
-
1
多接口协作，灵活部署 支持 HDMI、USB 和以太网三路输出，可独立运行或组建教学与科研系统
-
2
4K 超高清画质与低噪声 Sony Starvis 2 传感器提供高动态范围与色彩准确性
-
3
即插即用与内置控制 XCamView 控制系统支持触控与鼠标，无需电脑即可独立工作
-
4
科研功能齐备 配合 ToupView 软件，支持测量、拼接、多焦面与荧光图像处理
-
5
广泛应用覆盖 包括"HDMI USB 以太网显微相机"、"4K C 接口显微镜相机"、"科研教学成像系统"、"Sony Starvis 高感光相机"
