X8CAM4K_MR系列
产品介绍

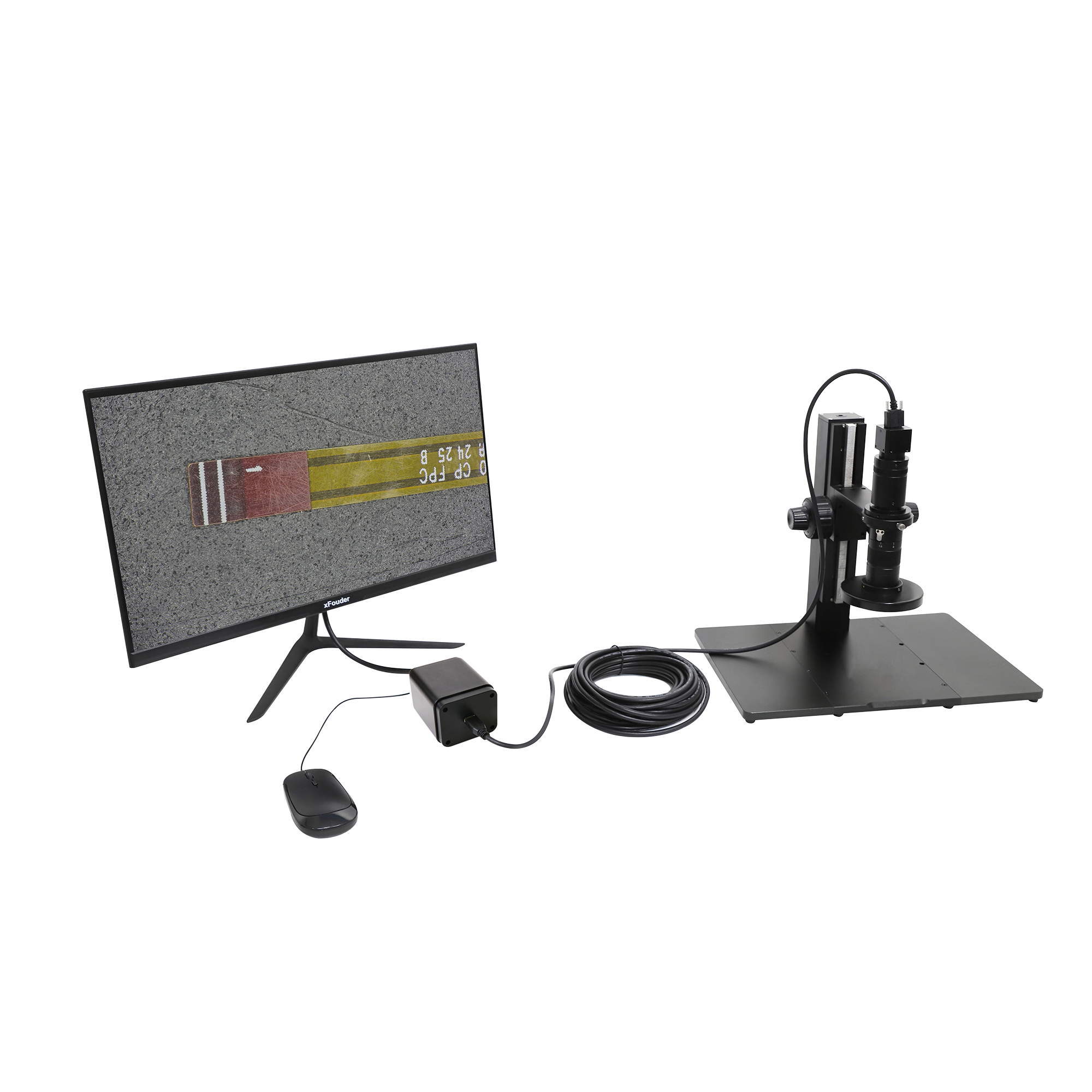

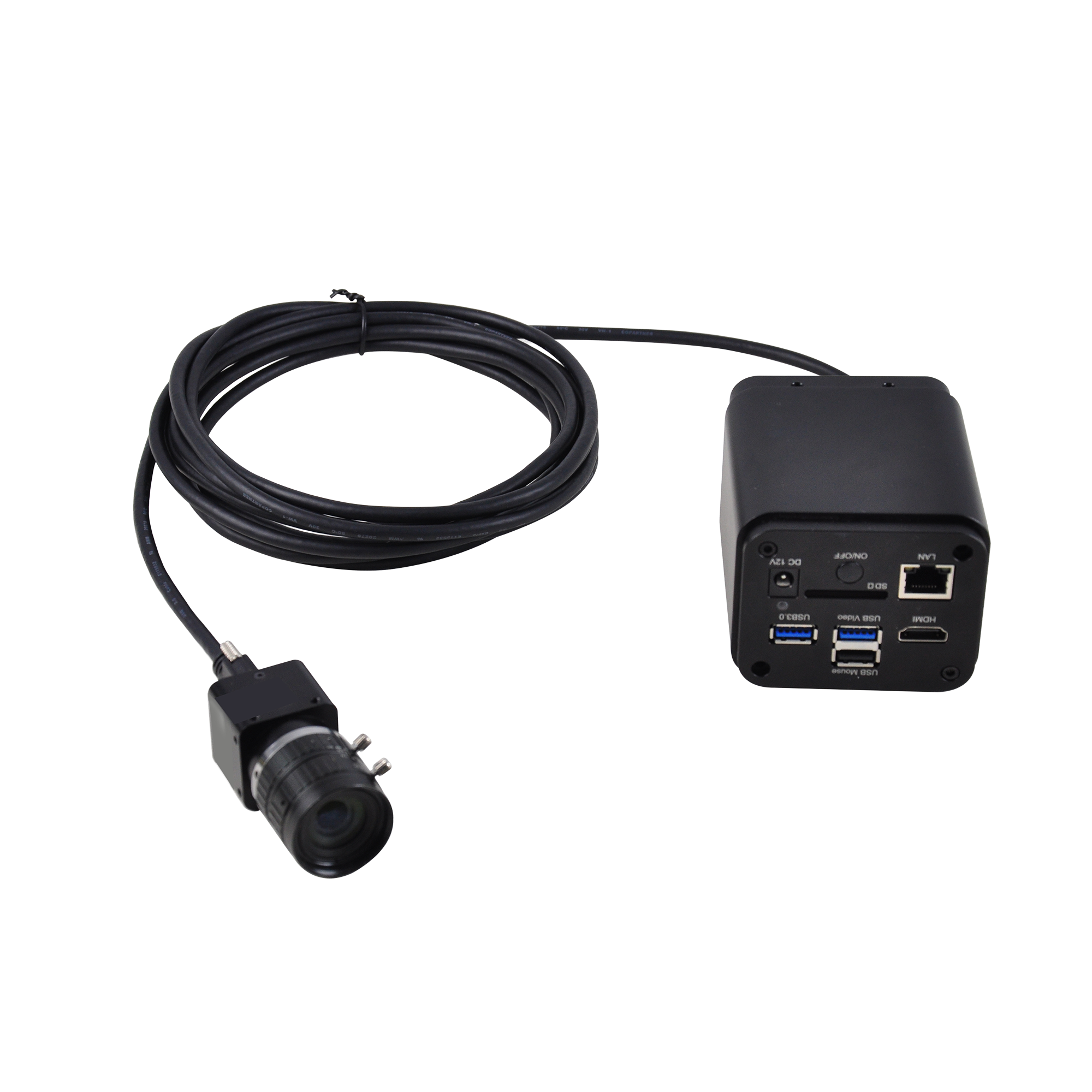

X8CAM4K_MR是图谱光电研发的一款分离式长距离传输HDMI相机，主设备和图像采集子设备采用USB3.0线连接，连接线最长10米，采用USB3.0 A公转MicroB接口，并带有螺钉锁。分离式设计可以方便客户把小体积的采集子设备集成到相关行业的主机中，主设备外置，方便连接显示器或电脑进行操作控制。
产品特点
- Sony Starvis 2背照式CMOS传感器
- 4K HDMI/NETWORK/USB多接口同步输出
- 4K/1080P HDMI输出自适应切换
- 4K 60fps 低延时HDMI输出,平均延时为100ms
- 支持基于神经网络功能的定制开发:目标识别、计数、检测等功能
- 支持网络存储功能（相机端捕获的图片或者录制的视频实时保存到网络存储盘）
- 支持JPEG、TIFF、PNG和RAW格式图像的捕获与显示
- 支持外接USB3.0接口固态硬盘，支持突发断电时，已录制视频自动保存功能
- 支持USB音控模块，实现语音指令实时操控相机进行拍照、录像以及冻结等操作
- 强大的ISP功能，锐化和3D降噪效果显著，ROI白平衡更加精准
- 提供实时视频景深合成和实时拼接功能
- 提供生物和体视显微镜默认ISP参数切换，方便二次调整优化
- 全新UI界面，提供丰富的文件操作功能，图片与图片对比，图片与实时视频对比，多张图片景深合成功能，多张图片拼接功能
- 内嵌XCamView软件提供丰富的图像处理和测量功能，支持自动寻边，自动测量功能
- ToupView/ToupLite软件，电脑端操作更便捷
- iOS/Android移动端应用，免费应用商店下载
X8CAM4K_MR系列
分离式多接口超高清相机
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 帧率/分辨率 | 输出接口 | 存储支持 | 自动对焦 | 镜头接口 | 特色功能 |
|---|---|---|---|---|---|---|---|---|---|
| X8CAM4K8MPC_MR |
Sony IMX678(C)
1/1.8" (7.68×4.32mm)
|
8MP (3840×2160) | 2.0μm × 2.0μm |
传感器: 60fps@3840×2160 HDMI2.0: 60fps@3840×2160 / 60fps@1920×1080 USB3.0: 30fps@3840×2160 / 45fps@2688×1512 / 60fps@1920×1080 NETWORK: 30fps@3840×2160 / 60fps@1920×1080 / 60fps@1280×720 |
HDMI2.0 LAN Wi-Fi USB Video | SD卡 / U盘 / 网络存储 | C接口 | 分离式传输 10米USB连接 4K 60fps HDMI 神经网络功能定制开发 网络存储 RAW格式 实时视频景深合成 实时拼接 语音控制 USB3.0固态硬盘断电自动保存 | |
| X8CAM4K8MPB_MR |
Sony IMX585(C)
1/1.2" (11.14×6.26mm)
|
8MP (3840×2160) | 2.9μm × 2.9μm |
传感器: 60fps@3840×2160 HDMI2.0: 60fps@3840×2160 / 60fps@1920×1080 USB3.0: 30fps@3840×2160 / 45fps@2688×1512 / 60fps@1920×1080 NETWORK: 30fps@3840×2160 / 60fps@1920×1080 / 60fps@1280×720 |
HDMI2.0 LAN Wi-Fi USB Video | SD卡 / U盘 / 网络存储 | C接口 | 分离式传输 10米USB连接 4K 60fps HDMI 神经网络功能定制开发 网络存储 RAW格式 实时视频景深合成 实时拼接 大靶面传感器 USB3.0固态硬盘断电自动保存 |

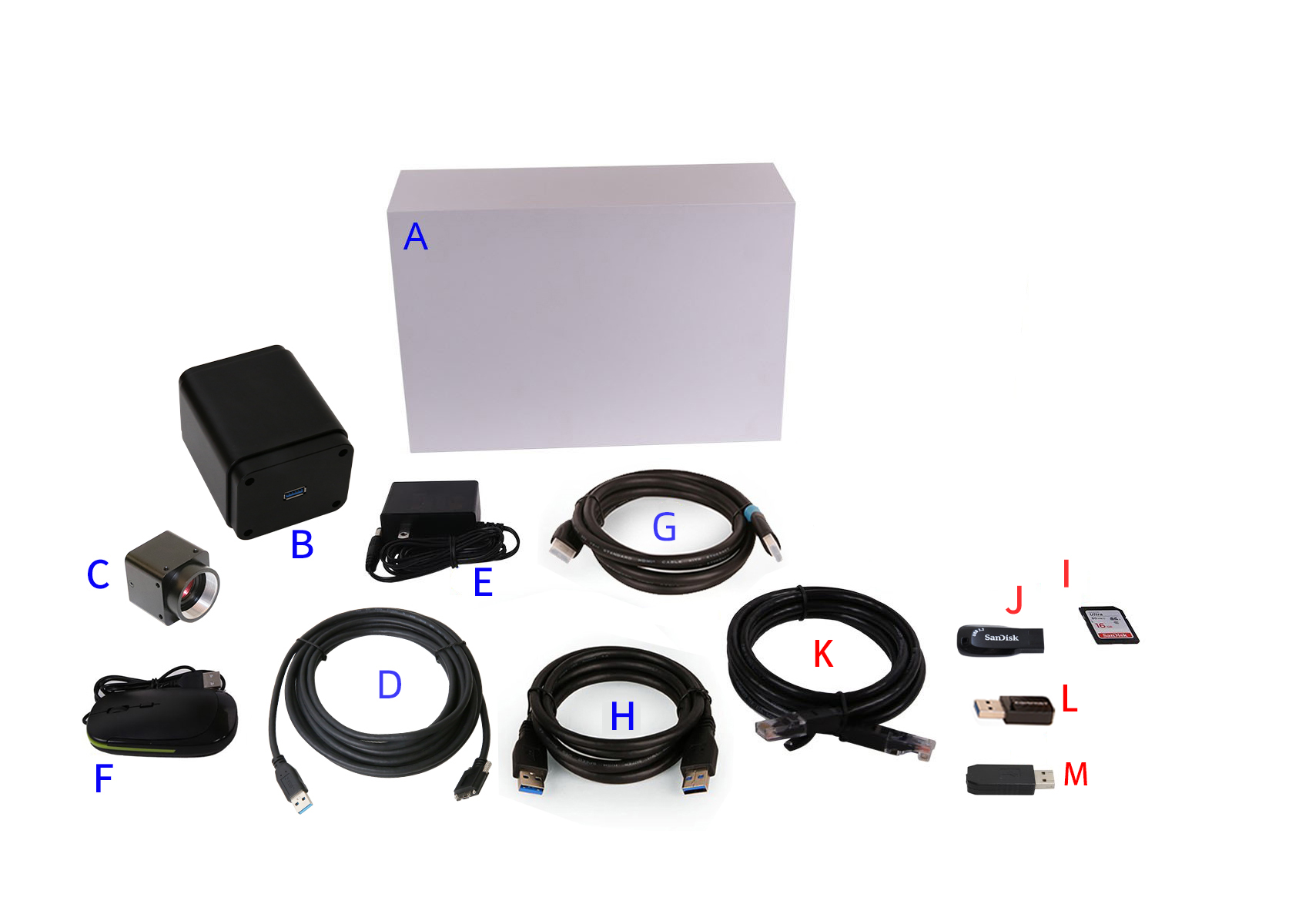

X8CAM4K_MR 多模块相机套装｜包装清单 #
标准装箱清单
- A 相机包装盒规格：25.5 cm × 17.0 cm × 9.0 cm（1 pcs，2.0 kg / 每盒）
- B X8CAM4K_MR 主设备 ×1
- C X8CAM4K_MR 图像采集子设备 ×1
- D USB3.0 A 公转 Micro-B 数据线（4.5 m）
- E 电源适配器：输入 AC 100~240V 50/60Hz，输出 DC 12V 1A；美标 POWER-U-12V1A、欧标 POWER-E-12V1A、英标 POWER-UK-12V1A
- F USB 鼠标 ×1
- G HDMI 2.0 线
- H USB3.0 A 公 ↔ A 公镀金数据线（1.5 m）
可选附件
- I SD 卡（16G 以上，Class 10）
- J U 盘
- K 网线
- L USB 接口无线网卡适配器（WiFi 模式需要配套使用）
- M USB 音控模块
X8CAM4K_MR 多模块相机套装｜产品尺寸 #

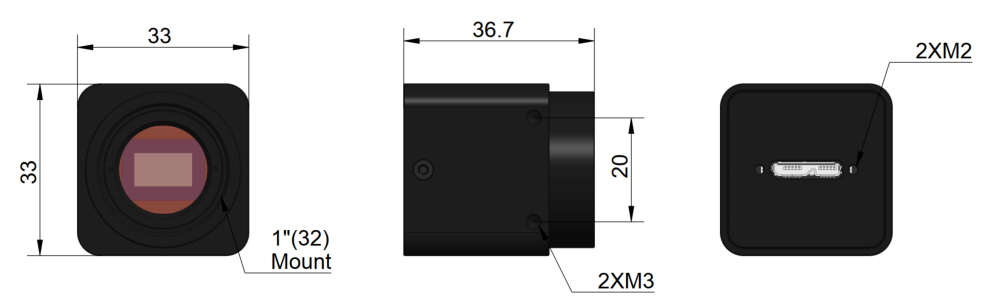

图像采集子设备与主设备尺寸示意图
图 3 与图 4 分别展示 X8CAM4K_MR 主设备和图像采集子设备的尺寸示意。
产品介绍
X8CAM4K_MR 系列是图谱光电推出的分离式 HDMI / NETWORK / USB 多接口超高清相机方案，面向需要远距离连接、系统内部集成和外部主机独立控制的应用场景。系列采用 Sony Starvis 2 背照式 CMOS 传感器，支持 4K / 1080P 视频输出、自带 XCamView 软件控制，并可通过主机完成本地显示、网络传输与数据存储。
深度介绍
- 分离式长距离传输：采集子设备可嵌入行业主机内部，主设备独立外置，适合内部空间有限但外部操作要求高的系统集成方案。
- 多接口并行输出：支持 HDMI2.0、USB Video、LAN 与可扩展 WiFi 模块，满足本地大屏显示、PC 采集和网络协同多端并发需求。
- AI 与网络能力增强：支持基于神经网络功能的定制开发，并支持网络存储盘实时保存图像与视频，适合智能检测和联网化工作流。
- 高阶影像处理：支持 3D 降噪、ROI 白平衡、景深合成、拼接、图形叠加、画中画以及多张图片合成与对比处理。
- 安全存储机制：支持外接 USB3.0 固态硬盘，并在突发断电时自动保存已录制视频，降低现场采集的丢失风险。
核心优势
分离式架构更易集成
小体积图像采集子设备更适合嵌入设备内部，主机外置便于连接显示器和电脑操作。
AI 与联网能力叠加
神经网络功能定制开发与网络存储功能并存，适合从图像采集走向智能分析的升级场景。
景深合成与拼接增强
支持实时视频景深合成和实时拼接，适合样品立体呈现和大视野观察需求。
多介质安全存储
支持 SD 卡、U 盘、网络存储与 USB3.0 固态硬盘，兼顾现场采集和长期归档。
适用广泛

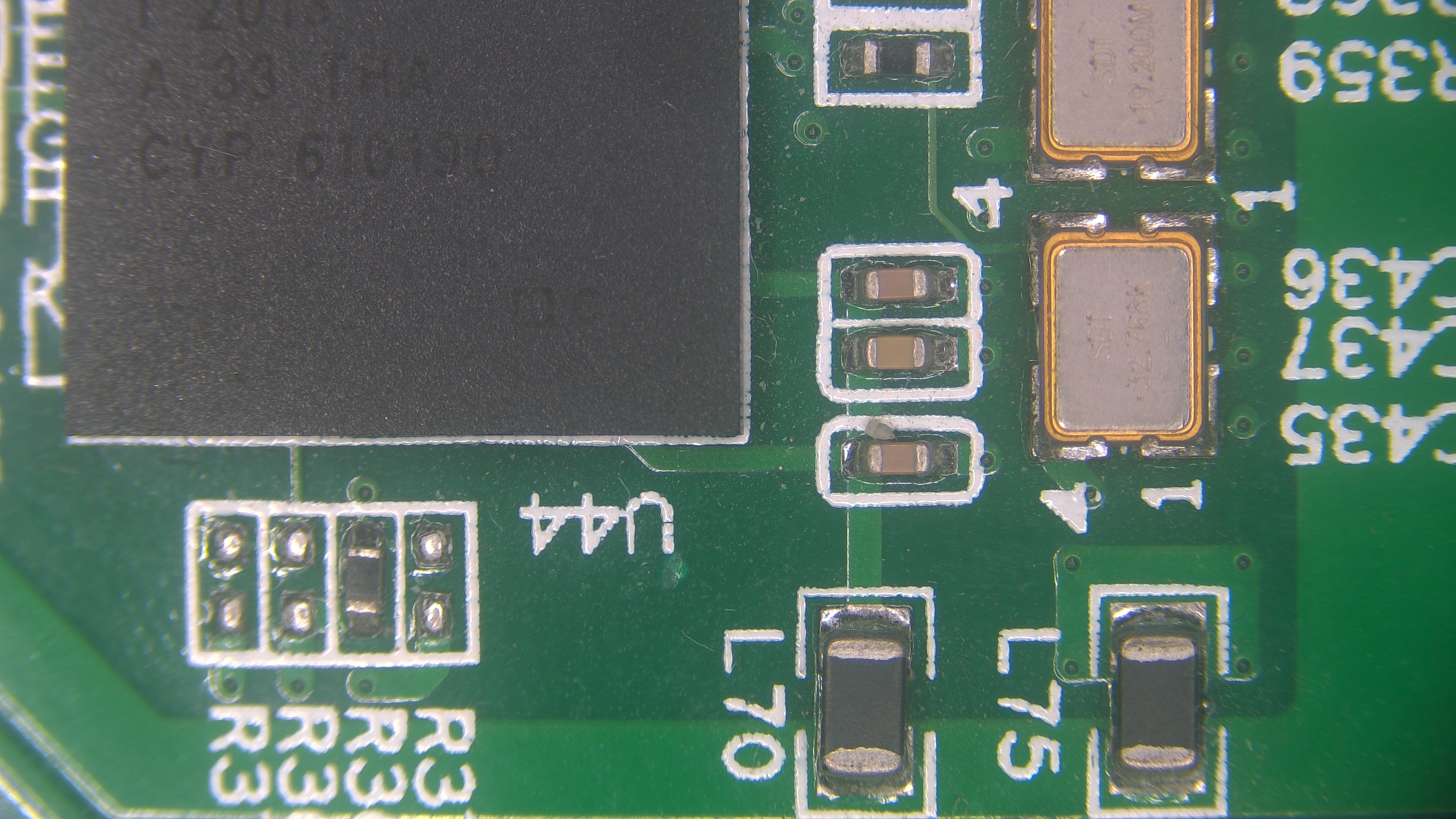

适用于 显微成像、工业检测、联网协作、AI 辅助识别与教学演示 等多种应用环境。
