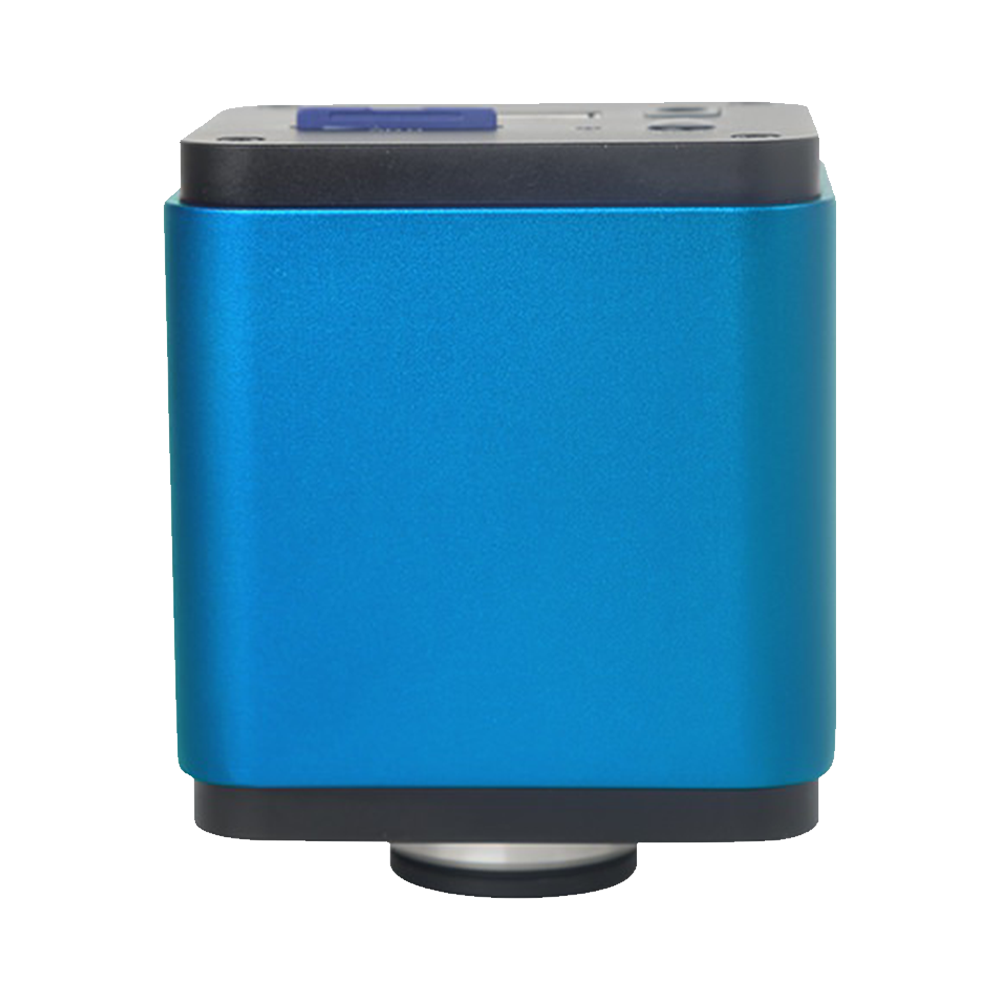

XCAM1080PHX系列
产品介绍

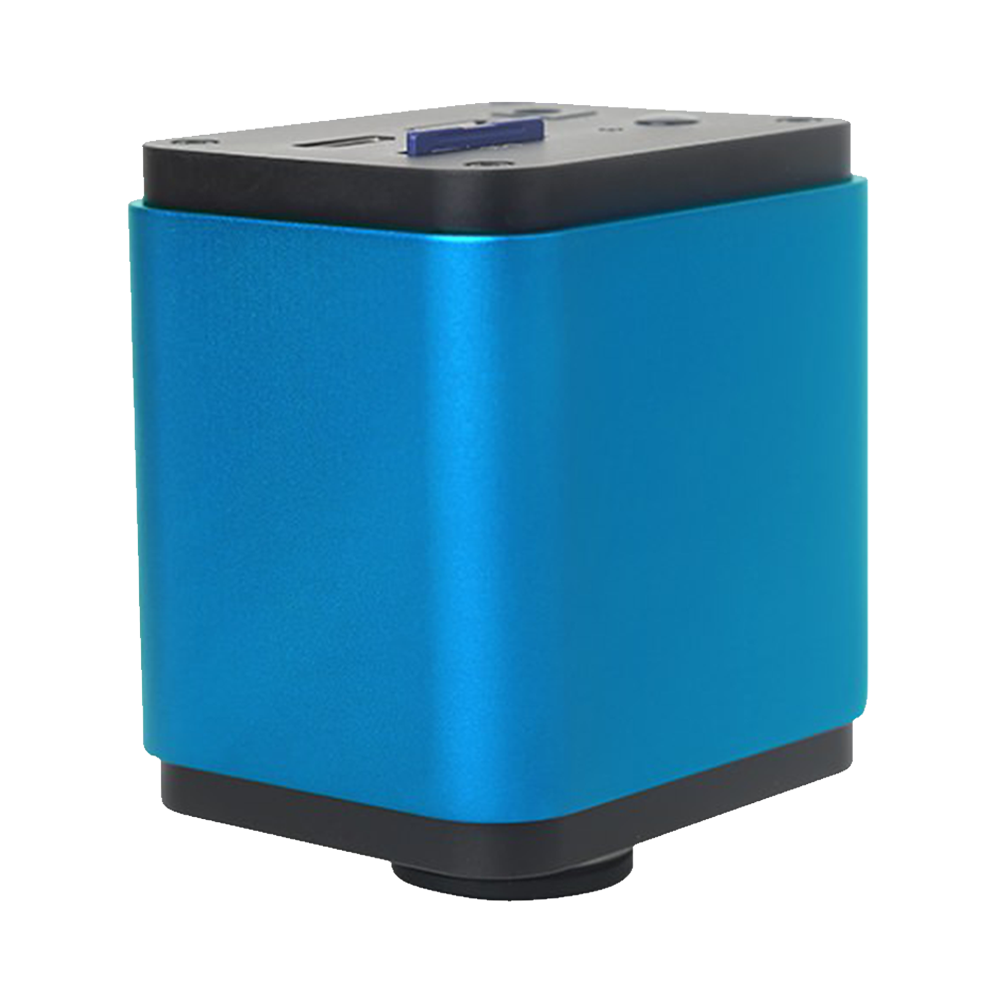

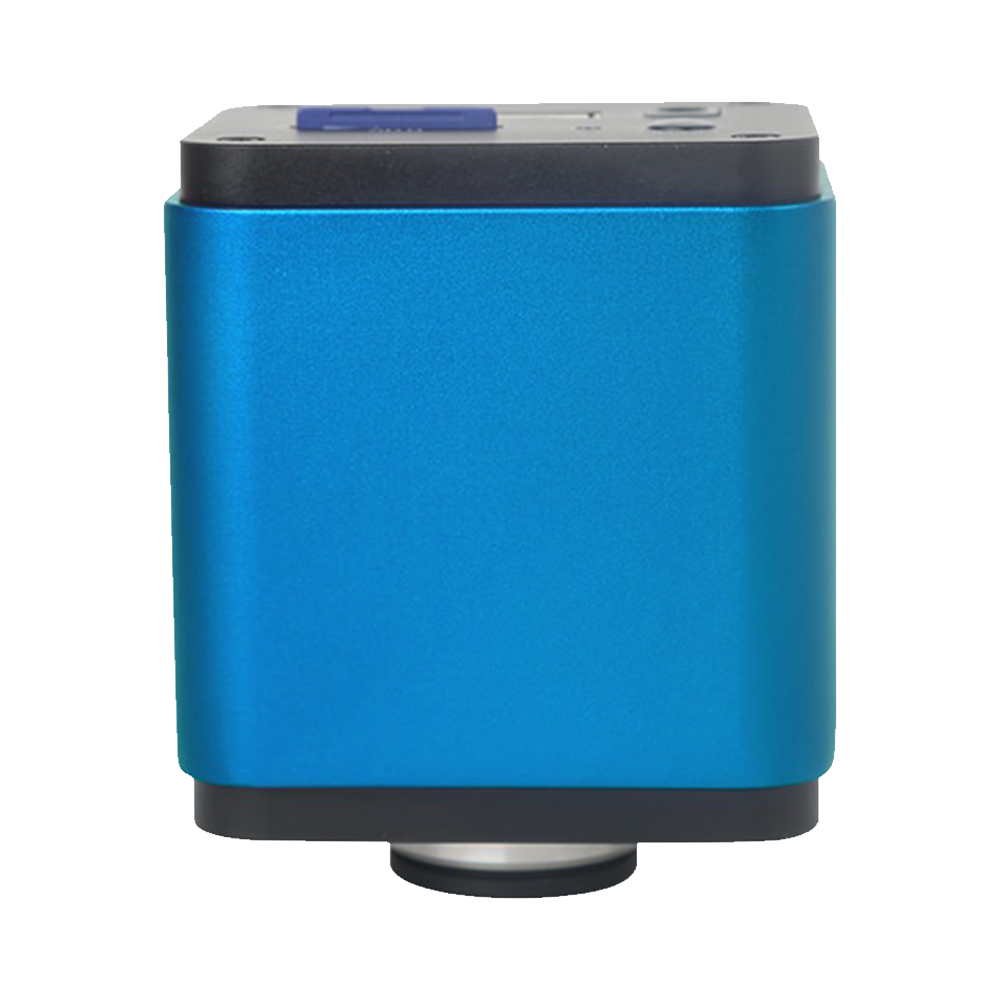

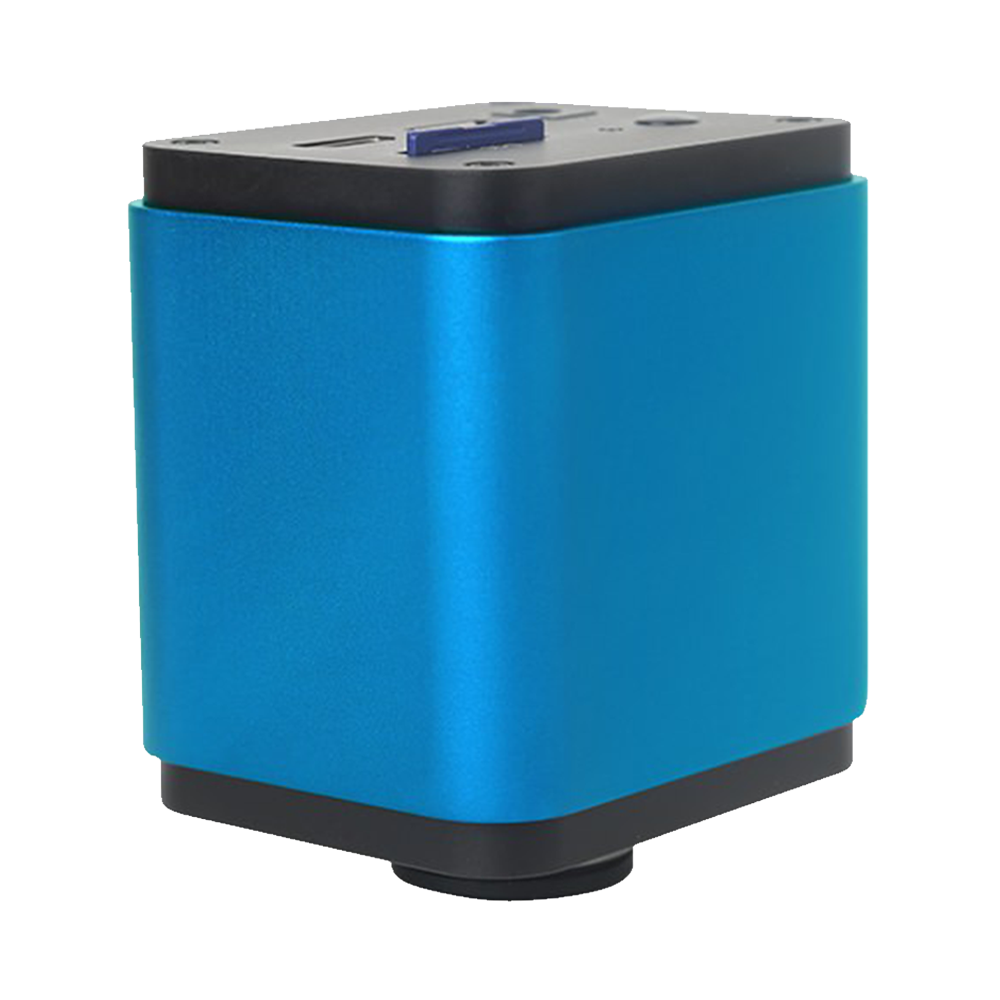

XCAM1080PHX系列相机是图谱光电设计的一款包含多种方式输出（HDMI+Wi-Fi+SD卡）相机，这里XCAM的X表示多接口的意思）的CMOS相机，它采用超高性能的CMOS传感器。相机即可以直接连接到HDMI显示器，还可以通过Wi-Fi连接到电脑以及其他智能手机或平板，更可以将图像同视频保存在SD卡中供现场分析与后继研究。
XCAM1080PHX系列相机最大的特点是相机本身就是一款内嵌ARM核，可以将控制相机的各项功能以控制面板的形式直接显示在HDMI显示器上，更进一步，用户可以用USB鼠标接口的鼠标直接对相机的各项参数进行操控。另外HDMI显示界面底部还有各种工具条按钮供用户进行操作。
将鼠标拔下，插入USB Wi-Fi模块，将电脑连接到该Wi-Fi，则该XCAM1080PHX 系列相机又是一台Wi-Fi接口相机，用户可以用随机软件ToupView/ToupLite直接实现对相机的硬件控制。XCAM1080PHX 系列相机可以用于工具现场检测、显微镜观测等。
产品特点
- 采用Sony高灵敏度CMOS传感器的C接口相机

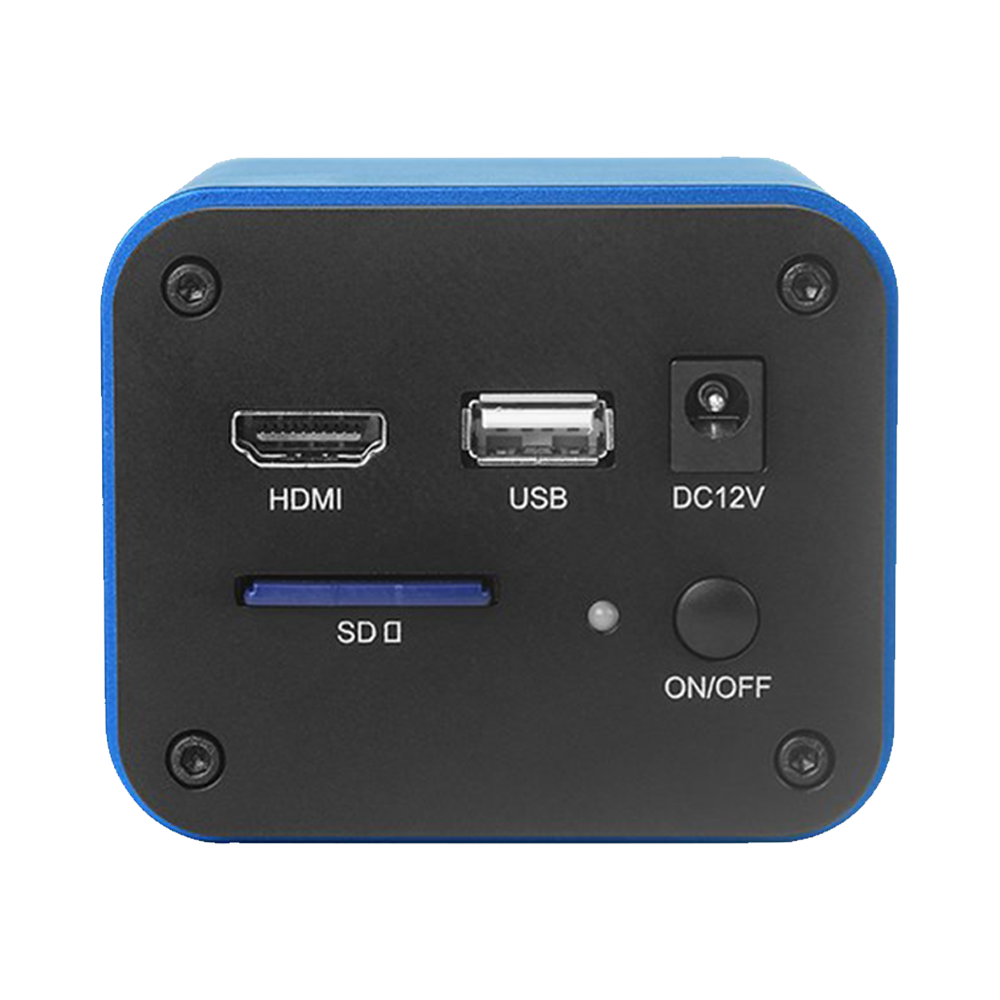

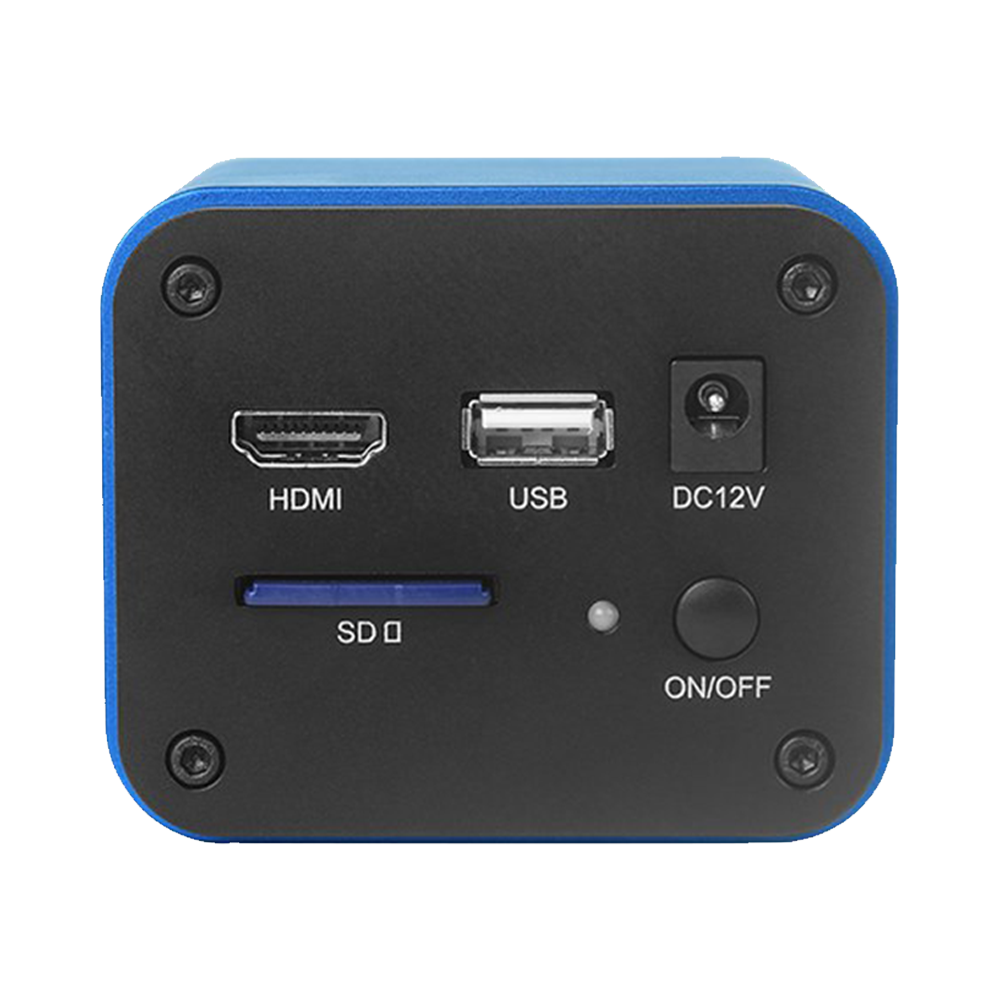

- HDMI / Wi-Fi可同时输出
- HDMI输出可由通过内嵌USB接口鼠标的软件XCamView实现
- Wi-Fi输出可通过插入USB接口Wi-Fi模块实现，其控制可由随相机提供ToupView/ToupLite软件实现
- 可实现5.04M像素(2592x1944)图像的捕获和预览（XCAM1080PHB）或2.0M像素(1920x1080) (XCAM1080PHD /PHE); 可实现1080P视频流(asf格式)的SD卡存储
- Ultra-Fine颜色引擎确保颜色精准再现（相机通过Wi-Fi连接到电脑时）
- 提供Windows/Linux/OSX多平台标准SDK
- CNC外壳一次成型设计与加工

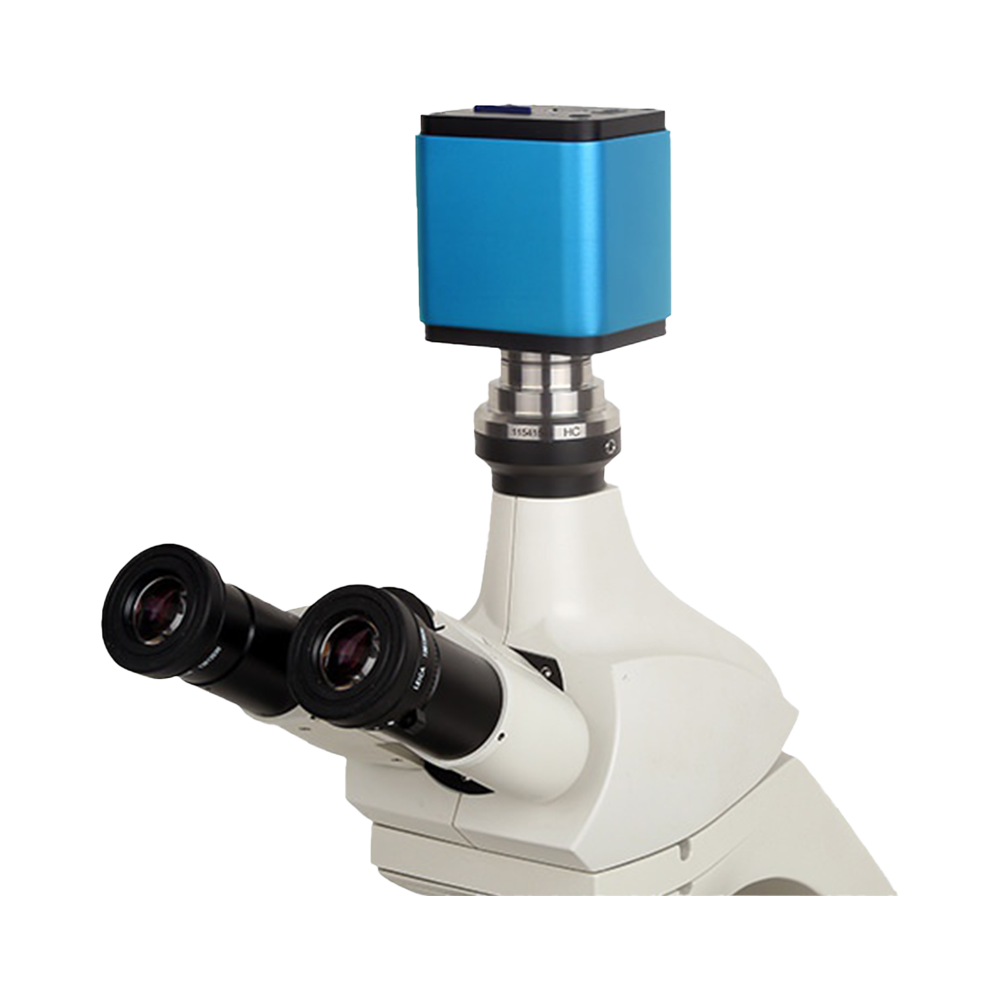

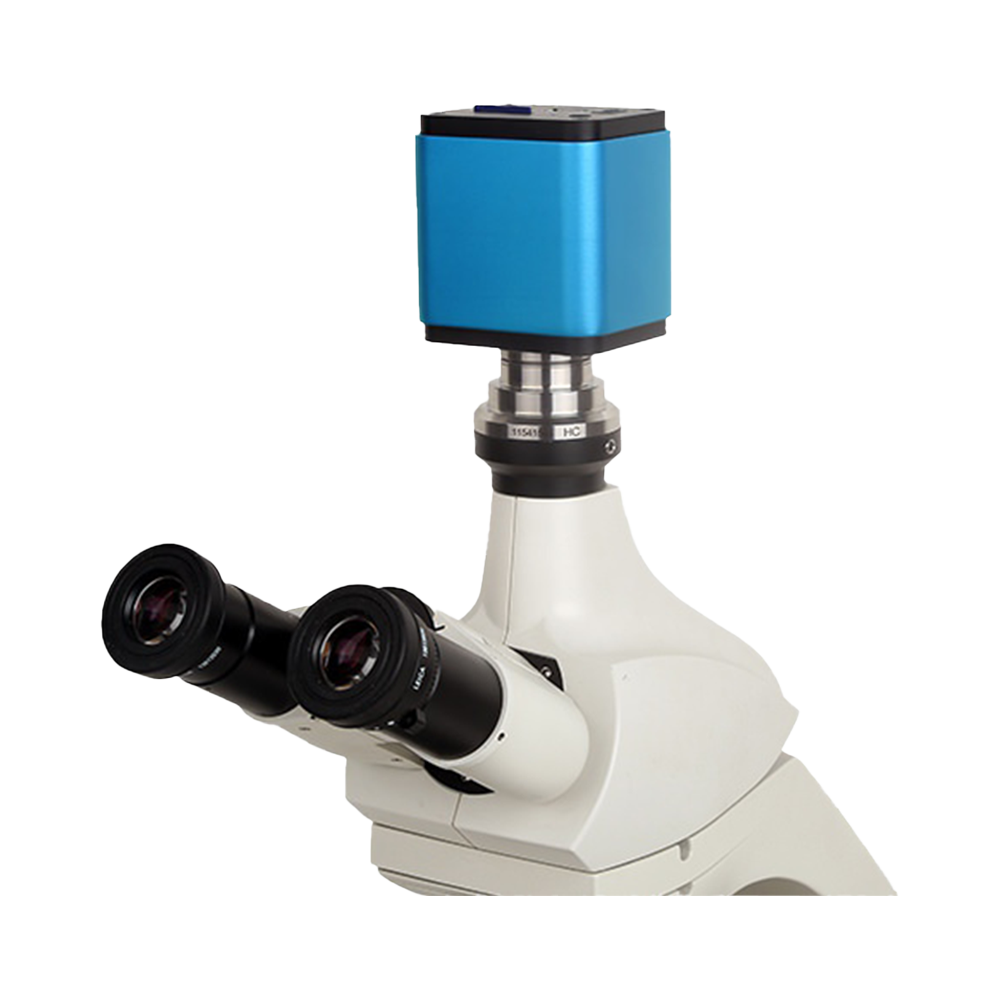

- 可用于体视显微镜或生物显微镜图像的采集，也可以用于组网成互动教学系统
XCAM1080PHX系列
HDMI和Wi-Fi双模式，适合无线图像传输与多设备互联，支持全局快门、运动成像等应用场景。
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 帧率/分辨率 | 输出接口 | 存储支持 | 自动对焦 | 镜头接口 | 特色功能 |
|---|---|---|---|---|---|---|---|---|---|
| XCAM1080PHB |
Sony IMX178(C)
1/1.8" (6.22×4.67mm)
|
5MP (2592×1944) | 2.4μm × 2.4μm | HDMI: 30fps@1920×1080; Wi-Fi: 25fps@1920×1080 | HDMI Wi-Fi | SD卡 | C接口 | Wi-Fi无线传输 图像测量 视频录制 多设备连接 图形叠加 多语言菜单 | |
| XCAM1080PHD |
Sony IMX185(C)
1/1.9" (7.20×4.05mm)
|
2MP (1920×1080) | 3.75μm × 3.75μm | HDMI: 30fps@1920×1080; Wi-Fi: 25fps@1920×1080 | HDMI Wi-Fi | SD卡 | C接口 | Wi-Fi无线传输 图像测量 视频录制 多设备连接 图形叠加 多语言菜单 | |
| XCAM1080PHE |
Sony IMX249(C,GS)
1/1.2" (11.25×6.33mm)
|
2MP (1920×1080) | 5.86μm × 5.86μm | HDMI: 30fps@1920×1080; Wi-Fi: 25fps@1920×1080 | HDMI Wi-Fi | SD卡 | C接口 | 全局快门 Wi-Fi无线传输 图像测量 视频录制 多设备连接 运动物体成像 |
深度介绍
图谱光电 XCAM1080PHX 系列是一款支持 HDMI 与 Wi-Fi 同时输出的C 接口显微相机，面向体视显微镜、生物显微镜及其他光学成像系统的 1080P 全高清图像与视频采集。相机可在 HDMI 显示器上通过内置 XCamView 界面直接预览、拍照与录像，无需电脑即可独立运行，并支持 SD 卡本地保存。
通过插入USB Wi-Fi 模块可开启 AP 无线连接，配合 ToupView/ToupLite（PC）或 ToupView App（iOS/Android）实现远程控制；亦可配合USB 转以太网适配器接入局域网，支持多机组网与教学协作，部署灵活高效。
技术特性
- 多方式连接与组网：支持 HDMI 实时显示、Wi-Fi（USB Wi-Fi 模块/AP）与USB 转以太网（LAN），可单机使用或多机组网协作
- 一体化操作界面：内置 XCamView，通过 USB 鼠标直观操控；屏幕侧边/顶部/底部面板提供曝光、测量与系统控制等工具
- 1080P 高清与本地存储：捕获 5.04MP/2MP 静态图像，支持 1080P 视频录制至 SD 卡（asf），便于留存与归档
- 丰富的图像参数与优化：提供自动/手动曝光、曝光补偿、增益、白平衡、锐化、降噪、伽玛、对比度及50/60Hz 抗闪烁等调校
- 跨平台软件与 SDK：兼容 ToupView/ToupLite/ToupView App，并提供 Windows / Linux / macOS 标准 SDK，便于二次开发与集成
核心优势
-
1
HDMI 即插即用、无需电脑 接上显示器与鼠标即可预览、拍照、录像，部署轻量快捷
-
2
HDMI + Wi-Fi 同时输出 现场显示与无线协作兼顾，适合课堂演示与远程观测
-
3
可扩展 LAN 与多机组网 通过 USB 转以太网适配器加入局域网，支持多台相机统一接入与管理
-
4
本地存储 + 测量工具 SD 卡直接保存图像/视频，配合测量工具条完成标注与定标
-
5
适配多场景应用 科研教学、工业检测、互动示教与远程协作等均可高效覆盖
