XCAM4K系列 (停产)
产品介绍
XCAM4K系列HDMI相机是图谱光电的新一代HDMI相机，其4K分辨率帧时的速率达到60帧，系目前国内帧速率极高的HDMI相机。
XCAM4K8MPA HDMI相机选用索尼IMX334LQR-C CMOS图像传感器，该传感器采用Exmor技术，芯片尺寸达到1/1.2”，单个像素尺寸为2.0µm x 2.0µm。IMX334具有灵敏度高、暗电流低以及色弥散小(采用R、G与B主色的彩色滤光片)的特点。
XCAM4K8MPB系列HDMI相机选用索尼IMX485LQR-C CMOS图像传感器，该传感器采用Exmor技术，芯片尺寸达到1/1.8”，单个像素尺寸为2.9µm x 2.9µm。IMX485具有极高的灵敏度(G光灵敏度在1/30s内达到2188mv )、暗电流低以及色弥散小(采用R、G与B主色的彩色滤光片)的特点。
XCAM4K16MPA系列HDMI相机选用索尼IMX183LQR-C CMOS图像传感器，该传感器采用Exmor技术，芯片尺寸达到1/1.06”，单个像素尺寸为2.4µm x 2.4µm。IMX183具有灵敏度高、暗电流低以及色弥散小(采用R、G与B主色的彩色滤光片)的特点。

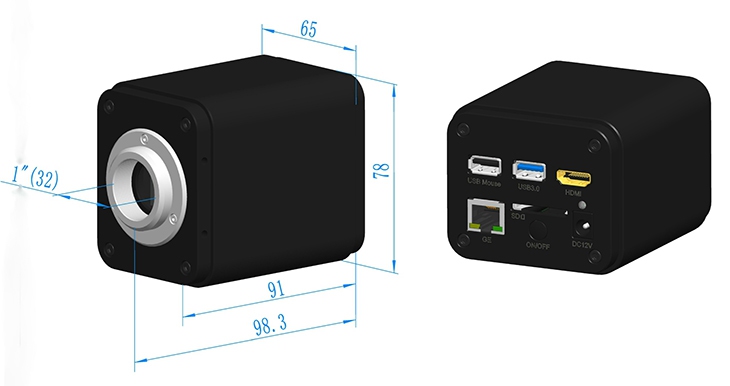

XCAM4K系列HDMI相机采用标准的C型安装接口，最大限度地兼容各种显微镜系统。当与HDMI显示器或电视一起使用时，它可以录制视频。如果连接NETWORK/USB，则还可以实时将视频传输到计算机进行图像捕获和视频录制。
硬件3D降噪，锐度与局域色调映制等算法的引入大大提升了XCAM4K系列相机图像与视频的质量。
所包含的Windows软件提供图像处理和测量功能，以及高级复合功能，如图像拼接和景深延拓。该软件具有在多个放大倍数下倍率校准功能，可实现不同倍率下尺寸的精确测量。对Mac和Linux系统，则可以使用精简版的软件，用于捕获视频、静态图像，完成图像的简单处理。
产品特点
- Sony Exmor/Strarvis背照式CMOS传感器
- 4K HDMI/NETWORK/USB多接口输出C 接口CMOS相机
- 4K/1080P HDMI输出自适应切换
- SD卡/USB闪存盘保存捕获图像或视频，并支持本地预览与回放
- 内嵌XCamView软件用于控制相机
- 强大的ISP功能，锐化和3D降噪效果显著，ROI白平衡更加精准
- ToupView/ToupLite软件，电脑端操作更便捷
- iOS/Android移动端应用，免费应用商店下载
XCAM4K系列 (停产)
4K多接口C口CMOS相机，支持HDMI2.0、USB3.0、以太网、Wi-Fi等多种接口，4K高分辨率、丰富图像处理功能，适合科学研究与数字实验室。
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 帧率/分辨率 | 输出接口 | 存储支持 | 自动对焦 | 镜头接口 | 特色功能 |
|---|---|---|---|---|---|---|---|---|---|
| XCAM4K8MPA |
Sony IMX334(C)
1/1.8" (7.68×4.32mm)
|
8MP (3840×2160) | 2.0μm × 2.0μm | HDMI: 60fps@4K/1080P; NETWORK: 30fps@4K/1080P; USB: 30fps@3840×2160 | HDMI2.0 USB3.0 以太网 Wi-Fi | SD卡 / U盘 | C接口 | 4K视频录制 图像测量 十字线显示 画中画功能 图像对比 3D降噪 锐化处理 ROI白平衡 多语言菜单 | |
| XCAM4K8MPB |
Sony IMX485(C)
1/1.2" (11.14×6.26mm)
|
8MP (3840×2160) | 2.9μm × 2.9μm | HDMI: 60fps@4K/1080P; NETWORK: 30fps@4K/1080P; USB: 30fps@3840×2160 | HDMI2.0 USB3.0 以太网 Wi-Fi | SD卡 / U盘 | C接口 | 4K视频录制 图像测量 十字线显示 画中画功能 图像对比 3D降噪 锐化处理 ROI白平衡 多语言菜单 | |
| XCAM4K16MPA |
Sony IMX183(C)
1/1.06" (13.06×7.34mm)
|
16MP (5440×3060) | 2.4μm × 2.4μm | HDMI: 30fps@4K/1080P; NETWORK: 30fps@4K/1080P; USB: 15fps@5440×3060 | HDMI2.0 USB3.0 以太网 Wi-Fi | SD卡 / U盘 | C接口 | 4K视频录制 16MP高分辨率图像 图像测量 十字线显示 画中画功能 图像对比 3D降噪 锐化处理 ROI白平衡 多语言菜单 |
深度介绍
图谱光电 XCAM4K 系列相机是一款 可独立运行、支持多接口输出的 4K HDMI 显微相机， 适用于体视显微镜与生物显微镜的高分辨率图像/视频采集。相机内置 XCamView，可直接在显示器上完成观察、拍照、录像与测量；亦可通过 USB、LAN 或 WLAN（AP/STA） 组建显微互动教学或多终端协作系统，覆盖课堂演示、科研记录与工业检测等场景。
该系列搭载Sony Starvis 2 背照式高感光传感器，支持 4K/1080p HDMI 自适应输出；网络与 USB 视频最高支持 4K @ 30 fps（依型号/接口），在保证画质的同时兼顾稳定与实时性。
技术特性

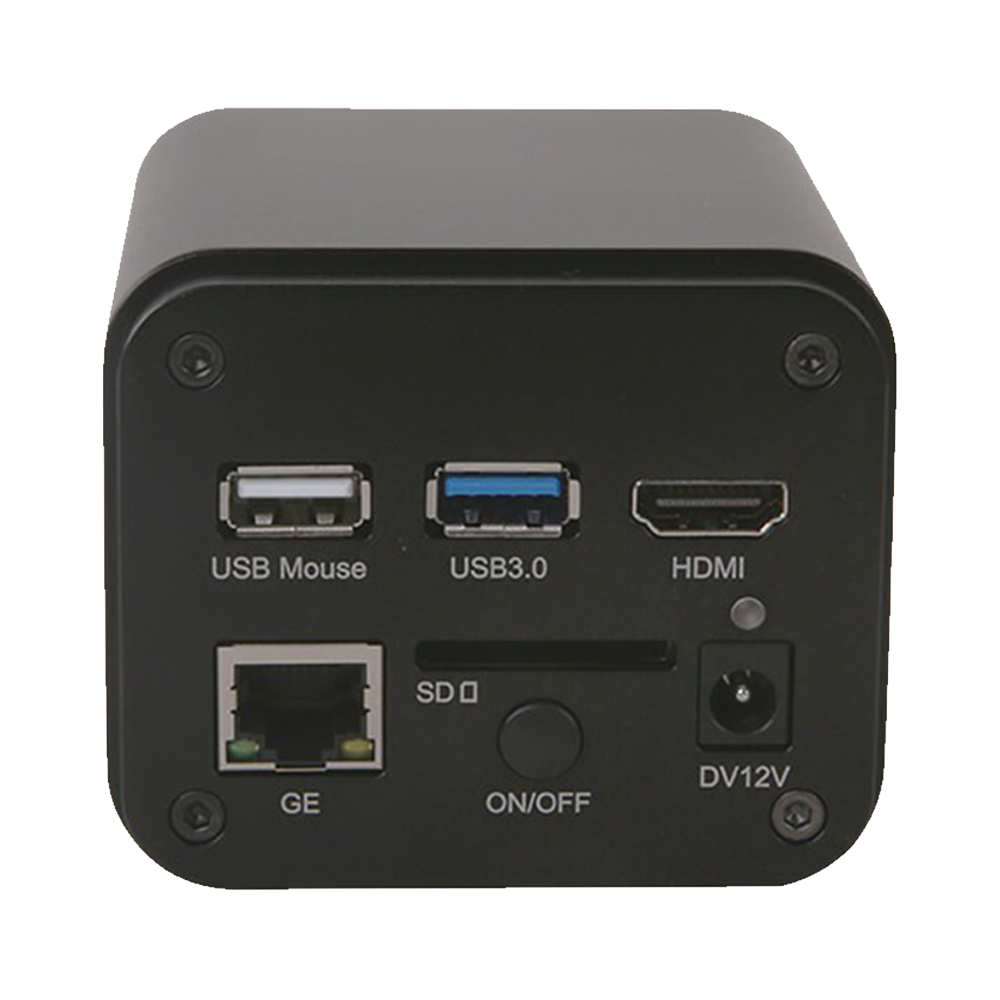

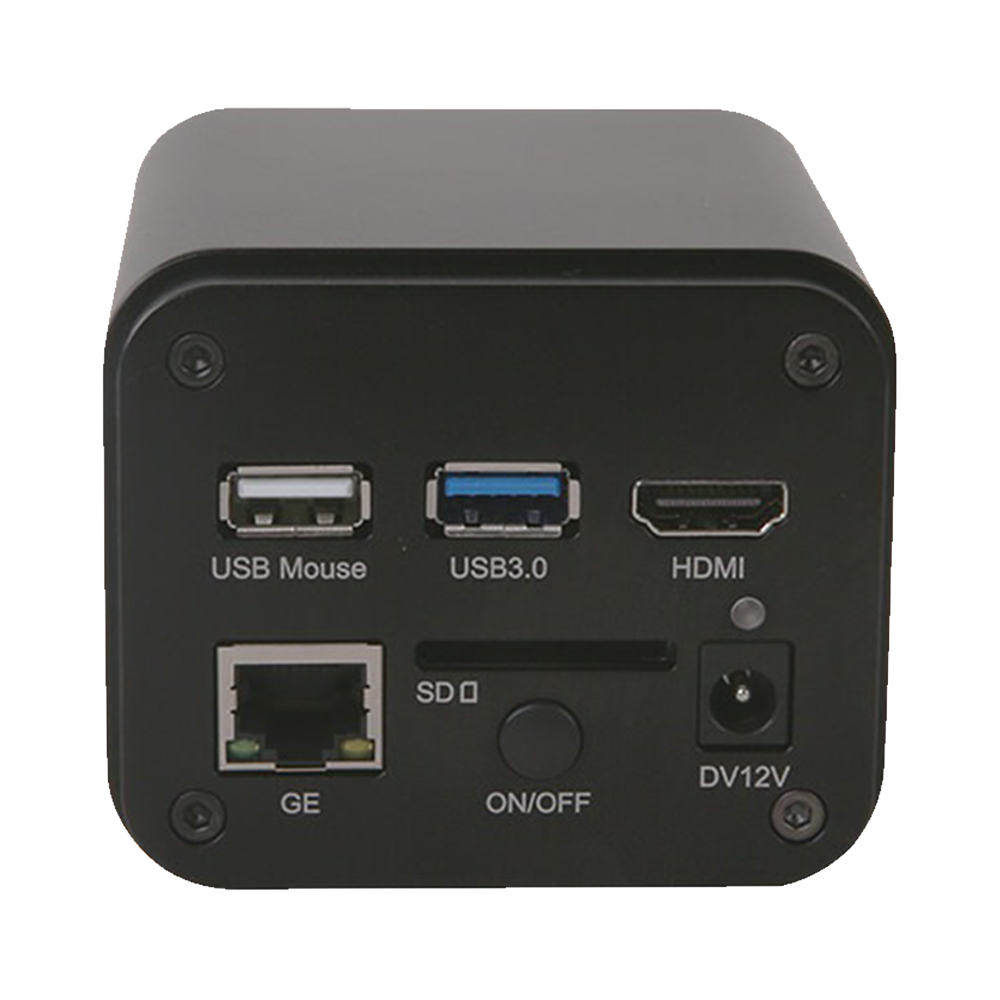

- 多接口输出与网络协作：提供 HDMI、USB 与 LAN/WLAN 多种输出，HDMI 最高 4K60（依型号），网络/USB 最高 4K30，灵活应对本地显示、电脑采集与组网应用
- 高性能成像与硬件处理：Sony Starvis 2 传感器；内置 3D 降噪、锐化、Gamma、对比度/饱和度 与 50/60 Hz 抗闪烁，保证弱光细节与稳定输出
- 内置 XCamView 控制：支持鼠标操作，提供定标/测量、自动寻边、图形叠加、对比与回放等工具，适配多语言界面
- 便捷存储与回放：SD 卡/USB 闪存盘保存图片（JPEG/TIFF）与视频（MP4，H.264/H.265），支持机内浏览与回放
- 跨平台兼容与扩展：兼容 ToupView/ToupLite（Windows/macOS/Linux）与 ToupView App（iOS/Android），提供多平台 SDK 便于二次开发
核心优势
-
1
多接口协作，灵活部署 HDMI + USB + LAN/WLAN，多场景适配，支持单机演示与多机场景组网
-
2
4K 超清与低延时 HDMI 最高 4K60/1080p60（依型号），网络与 USB 最高 4K30，满足实时演示与录制
-
3
一站式成像与测量 内置 XCamView 实现测量、叠加、对比与回放，无需额外电脑即可完成常用流程
-
4
专业图像优化 硬件级 3D 降噪、Gamma/锐度/对比度/饱和度与 WDR/抗闪烁，保证画面细节与稳定性
-
5
全平台软件生态 ToupView/ToupLite/ToupView App 与多平台 SDK，便于教学、科研与工业系统集成
