XCAM720P系列
产品介绍

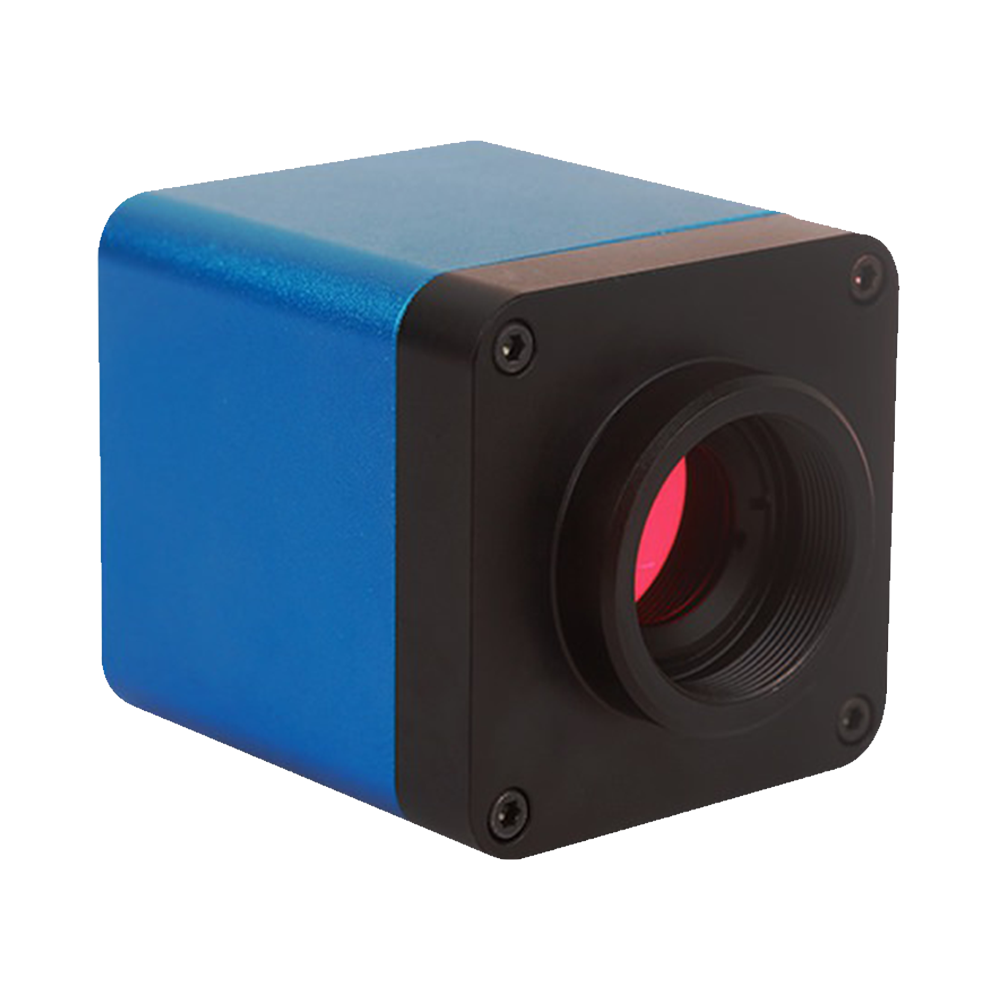

XCAM720P HDMI相机是能够使用鼠标控制相机参数，具有30帧每秒@720P（1280x720）格式视频输出能力的HDMI接口相机。可搭配各种HDMI输出设备使用。
XCAM720P HDMI相机传感器选用高灵敏度的APTINA或SONY图像传感器，内置基于LINUX系统的XCamView相机控制软件，用户可以直接通过鼠标操控XCamView，实现自动/手动曝光切换，曝光补偿，曝光时间，增益，白平衡参数，色度，饱和度，锐度，降噪，锐化，去电源频率条纹等相机参数的控制以及抓图，电子放大/缩小，冻结/接冻结，图像翻转等功能。SD卡最大支持32G大小。
XCAM720P HDMI相机体形小巧，性能稳定，画质清晰，适用于工业现场检测、机器视觉、教育与医学分析等领域。
XCAM720P搭配上图谱光电特别设计的高分辨率显微镜与天文望远镜适配器，PHC相机可以扩展成显微同天文相机。为显微与天文应用省却了电脑，更加方便实用。
产品特点
- XCAM720PHC相机通过标准HDMI接口将视频流直接输出到HDMI设备

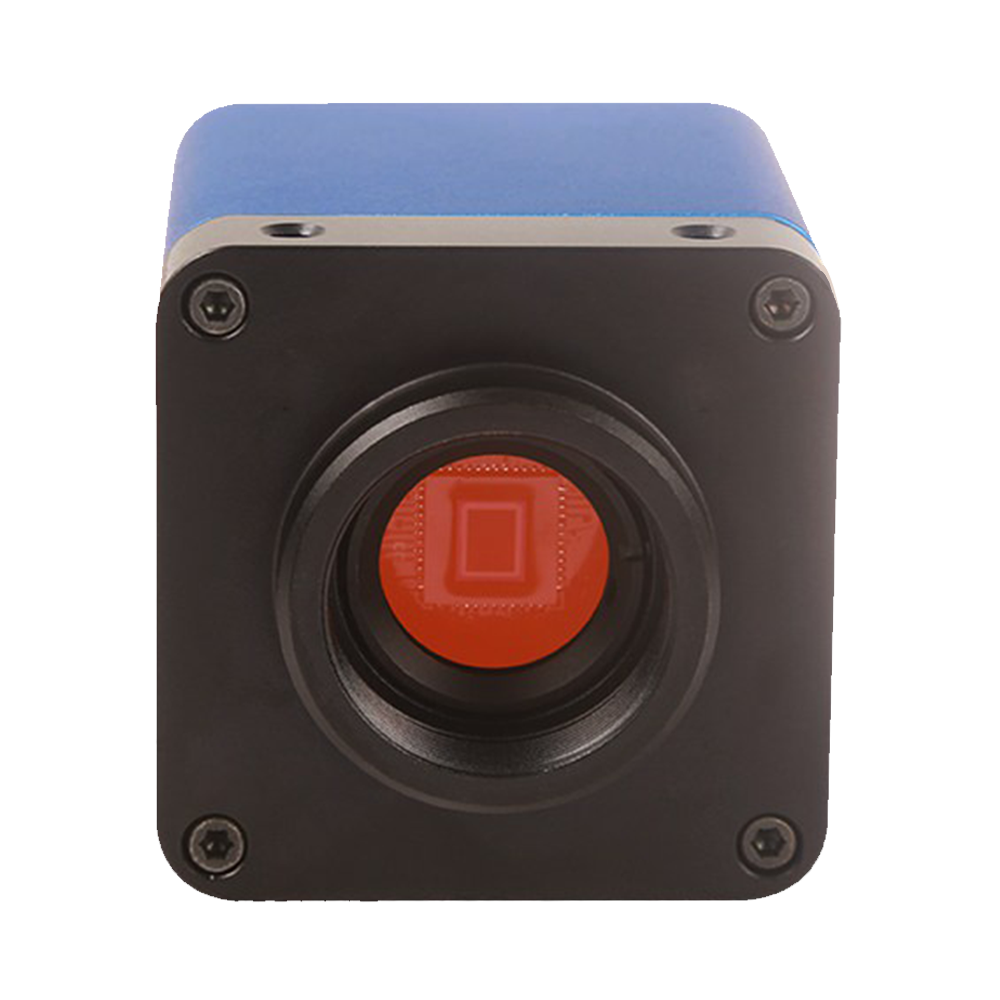

- 可通过C型光学接口快速实现与生产线上其它光学设备连接
- 视频显示快、清晰无闪烁、色彩还原度好
- 结构紧凑、集成度高、性能稳定、故障率低
- 相机内嵌基于LINUX系统Qt平台的XCamView相机控制软件
- 可通过鼠标直接操控，实现相机参数的控制以及其他基本处理功能的控制或选择
- XCAM720PHC相机具有多功能、高清图像显示的特点
- 可广泛应用于工业检测、教学研究、材料分析、精密测量、医疗等领域
XCAM720P系列
内置SD卡存储，支持HDMI输出，适合现场拍照和简单观测，兼具鼠标控制与OSD菜单功能。
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 帧率/分辨率 | 输出接口 | 存储支持 | 自动对焦 | 镜头接口 | 特色功能 |
|---|---|---|---|---|---|---|---|---|---|
| XCAM0720PHC |
Sony IMX322(C)
1/2.8" (5.78×3.02mm)
|
2MP (1920×1080) | 2.8μm × 2.8μm | HDMI: 30fps@1280×720; 静态: 1920×1080 | HDMI | SD卡(最大32GB) | C接口 | 鼠标控制 SD卡存储 OSD菜单 十字线显示 线控拍照 |

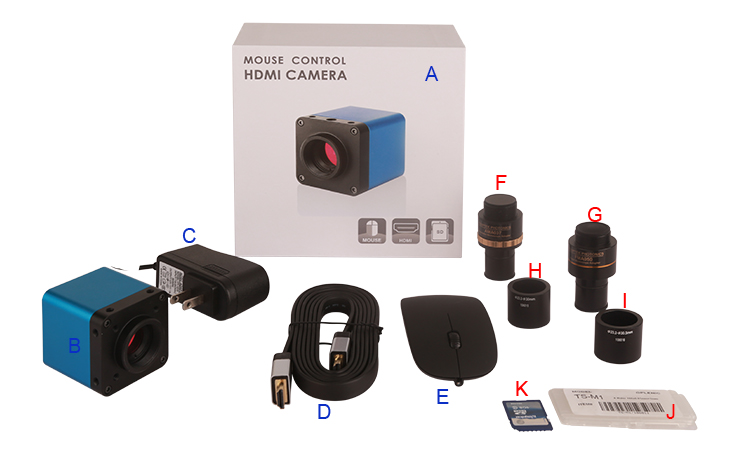

XCAM720PHC 多接口相机｜包装清单 #
标准装箱清单
- A 相机包装盒规格：17.5 cm × 17.5 cm × 8.5 cm（1 pcs，0.85 kg/每盒）
- B XCAM720PHC 相机 ×1
- C 电源适配器：输入 AC 100~240V 50/60Hz，输出 DC 12V 1A；美标 GS12U12-P1I（UL/CUL/BSMI/CB/FCC），欧标 GS12E12-P1I（TUV(GS)/CB/CE/ROHS）；EMI：EN55022、EN61204-3、EN61000-3-2/-3、FCC Part 15B、BSMI CNS14338；EMS：EN61000-4-2/3/4/5/6/8/11、EN61204-3 A 级轻工业标准
- D HDMI 线
- E USB 鼠标（有线或无线，可选）
可选附件
- F 可调焦式目镜筒适配器
Dia.23.2 mm 转 C 接口：108001/AMA037、108002/AMA050、108003/AMA075；Dia.31.75 mm 转 C 接口：108008/ATA037、108009/ATA050、108010/ATA075（请按相机与显微镜/望远镜选择其一）。
- G 固定式目镜筒适配器
Dia.23.2 mm 转 C 接口：108005/FMA037、108006/FMA050、108007/FMA075；Dia.31.75 mm 转 C 接口：108011/FTA037、108012/FTA050、108013/FTA075。注意：F、G 选项需确认相机接口与场景，工程师可协助匹配。
- H 108015（Dia.23.2 mm→30.0 mm）用于直径 30 mm 目镜筒转接环
- I 108016（Dia.23.2 mm→30.5 mm）用于直径 30.5 mm 目镜筒转接环
- J 测微尺：106011/TS-M1（X=0.01 mm/100Div.）；106012/TS-M2（X,Y=0.01 mm/100Div.）；106013/TS-M7（X=0.01 mm/100Div., 0.10 mm/100Div.）
- K SD 卡（4G 或 8G）
深度介绍
图谱光电 XCAM720P 系列相机是一款HDMI 实时输出的 C 接口显微相机， 面向体视显微镜、生物显微镜及其他 C 接口光学系统的720P 高清视频与图像采集。 相机内置 XCamView，可通过USB 鼠标直接在显示器上完成预览、拍照与基本控制， 支持SD 卡本地存储，无需电脑即可独立工作。
采用高灵敏度 CMOS 图像传感器，提供1280×720 @ 30 fps 的 HDMI 稳定输出， 并支持静态图像捕获与冻结显示、数码变焦、图像翻转等常用操作， 适合实验教学、科研记录与工业检测等入门到常规应用场景。
技术特性

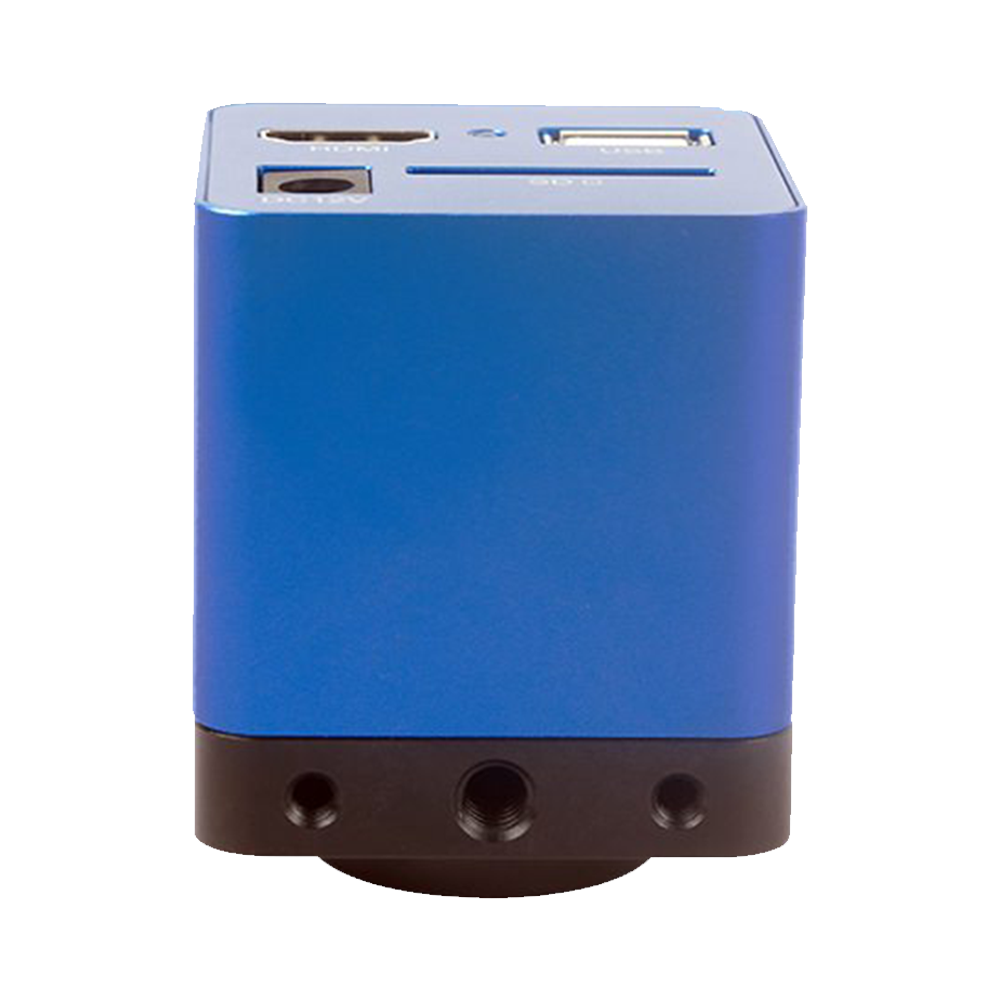

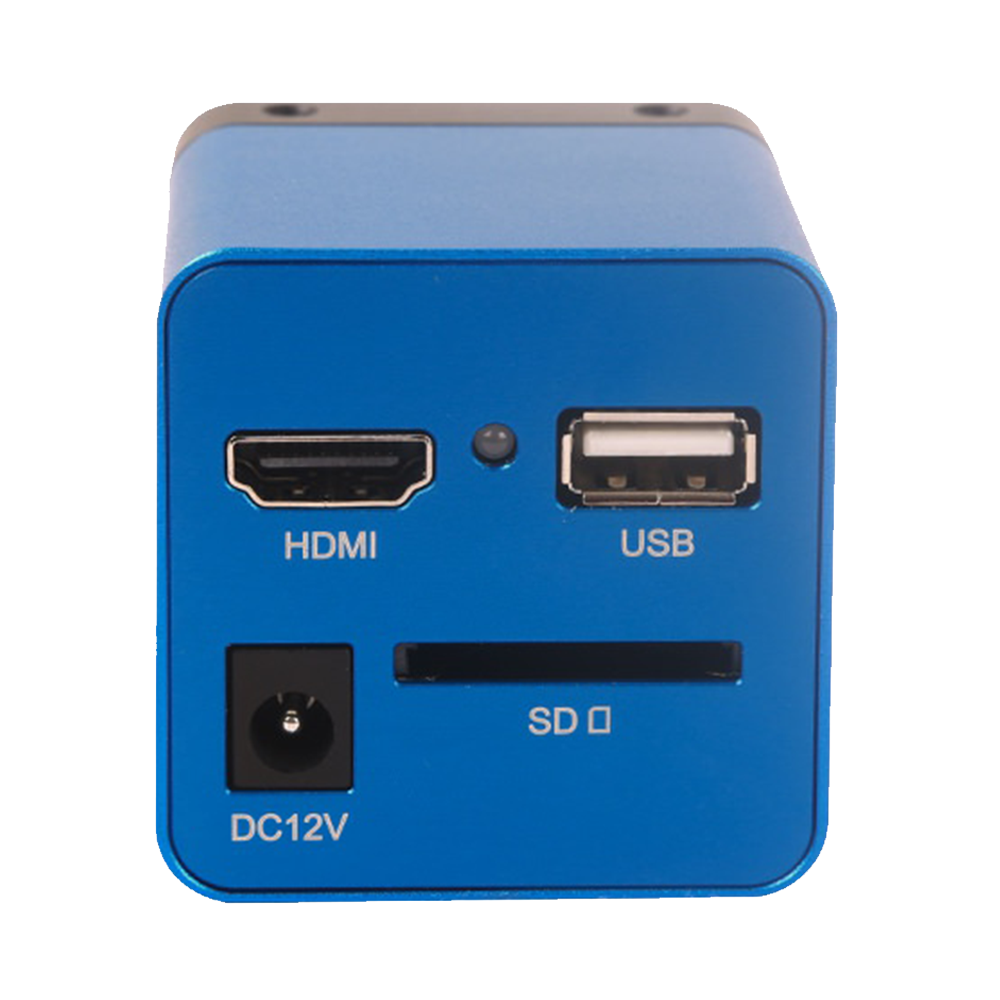

- 接口与使用：HDMI 实时显示；USB 口用于鼠标控制；支持 SD 卡本地保存；DC 12 V 供电，开机即用
- 成像规格：720P（1280×720）30 fps 实时输出，满足教学演示与现场观察；支持静态图像抓拍
- 内置界面与操作：XCamView 底部工具栏支持拍照、数码变焦、水平/垂直翻转、冻结/取消冻结与控制面板呼出等常用功能
- 图像调校：默认自动曝光与自动白平衡；提供基础参数调节（如锐度、对比度、伽玛等），便于不同光源与样品环境适配

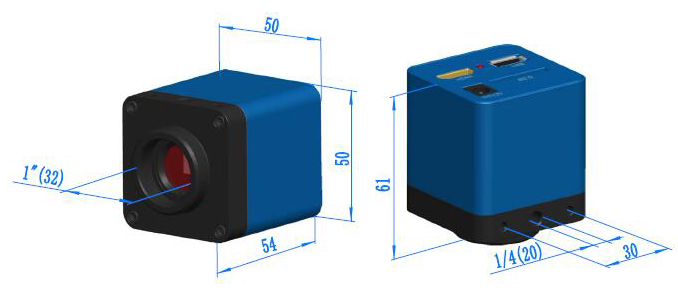

- 适配性：C 接口通用安装，小型化金属机身，适合便携或空间受限的系统集成
核心优势
-
1
HDMI 即插即用 连接显示器与鼠标即可操作，无需电脑即可完成观察与采集
-
2
720P 稳定实时输出 1280×720 @ 30 fps，满足课堂演示与常规检测
-
3
本地存储更高效 支持 SD 卡直接保存，便于留存与归档
-
4
操作简洁，上手快 XCamView 菜单直观，常用功能一键可达
-
5
通用 C 接口，易集成 适配多品牌显微镜与配件，支持教学、科研与工业基础应用
