XCAMLITE1080P系列
HDMI输出紧凑型C口相机
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 帧率/分辨率 | 输出接口 | 存储支持 | 自动对焦 | 镜头接口 | 特色功能 |
|---|---|---|---|---|---|---|---|---|---|
| XCAMLITE1080PA |
Sony IMX307(C)
1/2.8" (5.57×3.13mm)
|

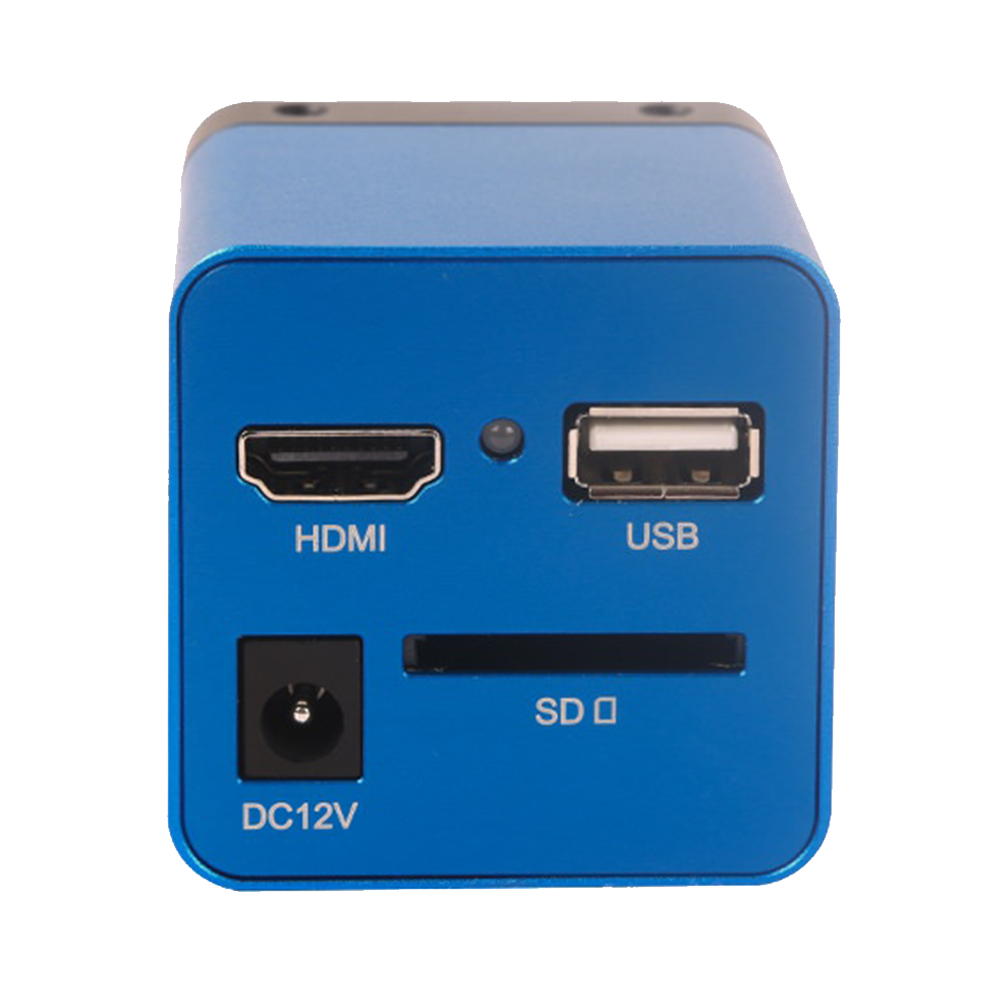

2MP (1920×1080) | 2.9μm × 2.9μm | HDMI: 60fps@1920×1080 | HDMI1.4 | SD卡 | C接口 | 高帧率输出 图像测量 视频录制 图形叠加 多语言菜单 鼠标控制 |
XCAMLITE1080P 多接口相机｜包装清单 #
标准装箱清单
- A 相机包装盒规格：17.4 cm × 17.4 cm × 7.6 cm（1 pcs，0.54 kg/每盒）

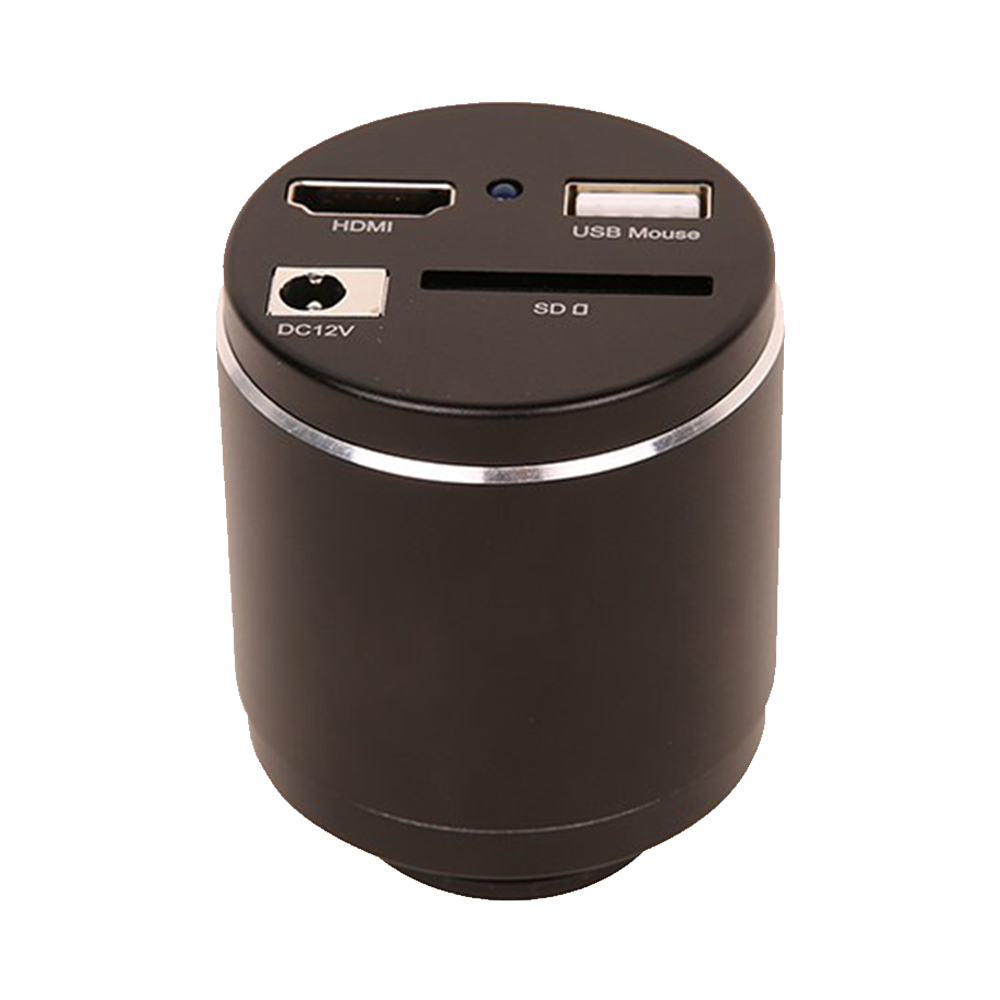

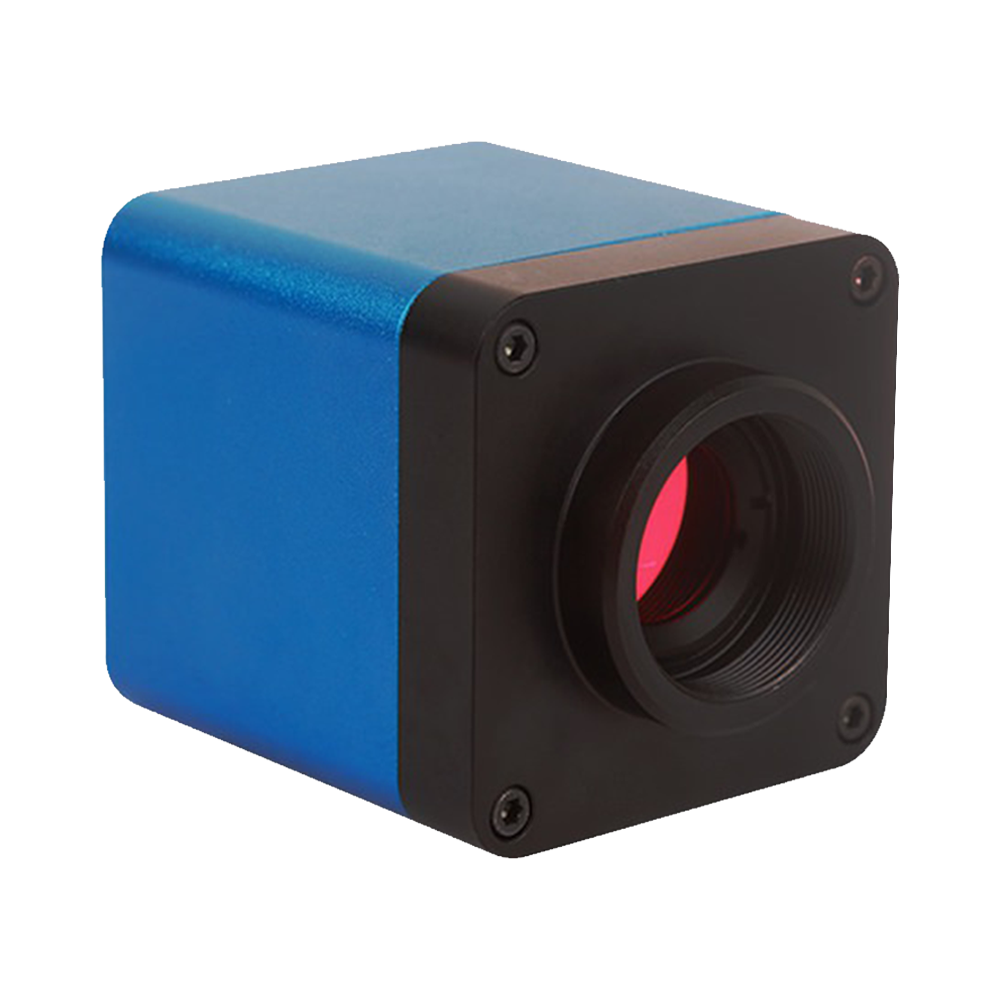

- B XCAMLITE1080P 系列相机 ×1（方形/圆形款任选其一）
- C 电源适配器：输入 AC 100~240V 50/60Hz，输出 DC 12V 1A；美标 POWER-U-12V1A (MSA-C1000IC12.0-12W-US：UL/CE/FCC)，欧标 POWER-E-12V1A (MSA-C10001C12.0-12W-DE：UL/CE/FCC)；EMI：FCC Part 15 Subpart B；EMS：EN61000-4-2/3/4/5/6
- D HDMI 线
- E USB 鼠标（含无线鼠标选项）
可选附件
-
F 可调焦式目镜筒适配器
Dia.23.2 mm 目镜筒转 C 接口：108001/AMA037、108002/AMA050、108003/AMA075（请根据相机与显微镜选择其一）。
-
G 固定式目镜筒适配器
Dia.23.2 mm 目镜筒转 C 接口：108005/FMA037、108006/FMA050、108007/FMA075。注意：F、G 选项需先确认相机型号(C 接口)，工程师可协助匹配。
- H 108015（Dia.23.2 mm→30.0 mm）用于直径 30 mm 目镜筒转接环
- I 108016（Dia.23.2 mm→30.5 mm）用于直径 30.5 mm 目镜筒转接环
- J 测微尺：106011/TS-M1（X=0.01 mm/100Div.）；106012/TS-M2（X,Y=0.01 mm/100Div.）；106013/TS-M7（X=0.01 mm/100Div., 0.10 mm/100Div.）
- K SD 卡（16G 以上）

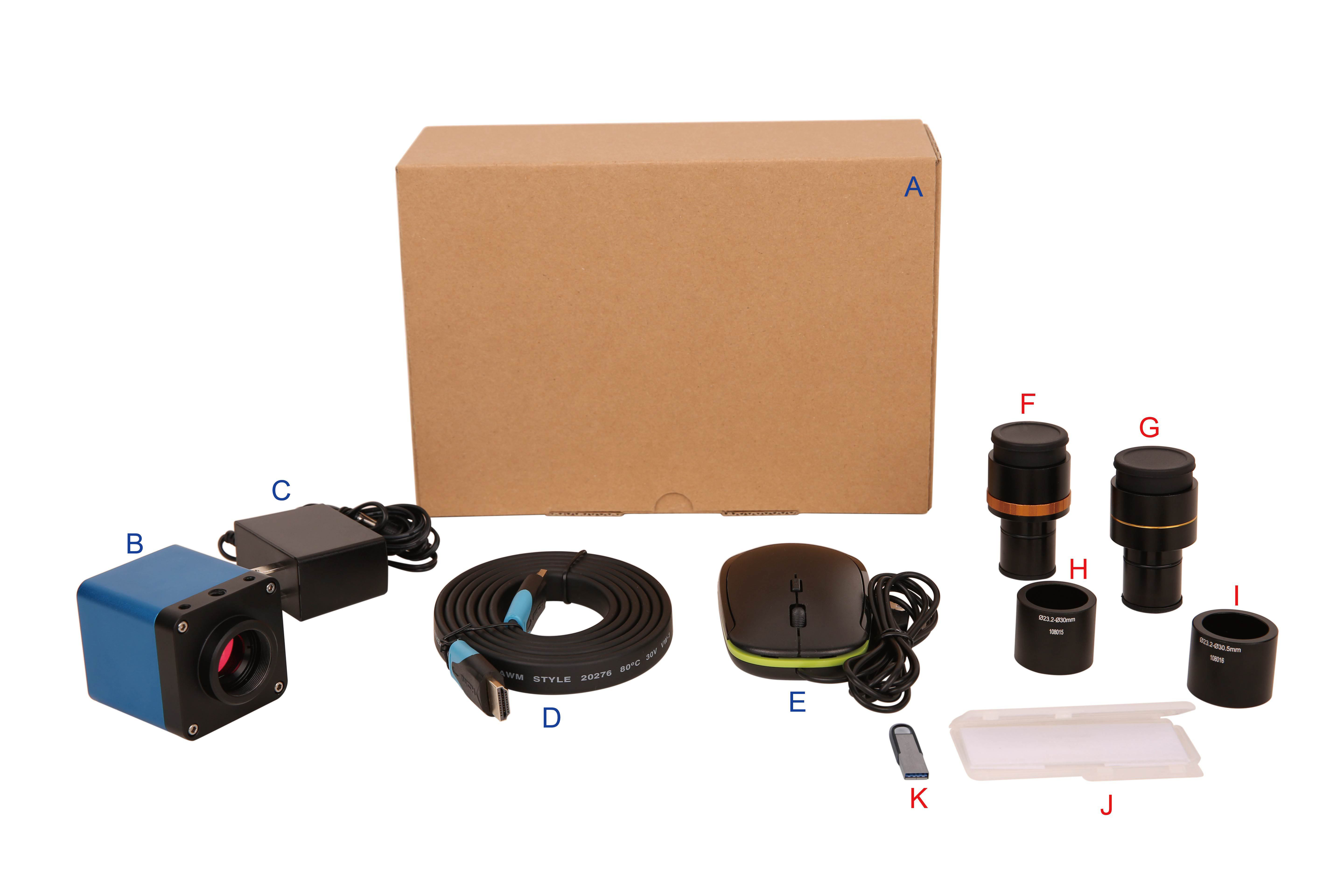

XCAMLITE1080P 包装示意

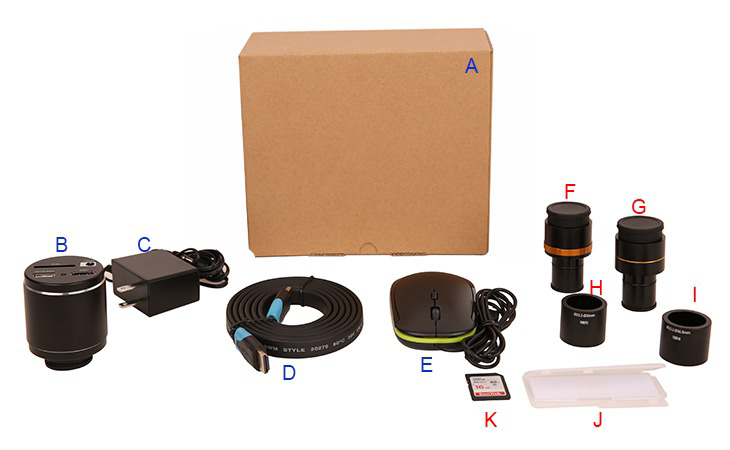

XCAMLITE1080P 包装示意
XCAMLITE1080P 多接口相机｜产品尺寸 #
机身尺寸与安装孔参考

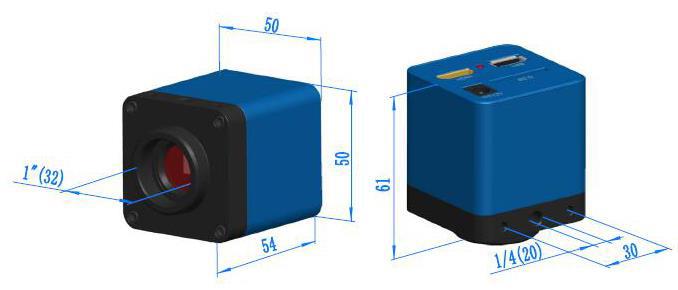

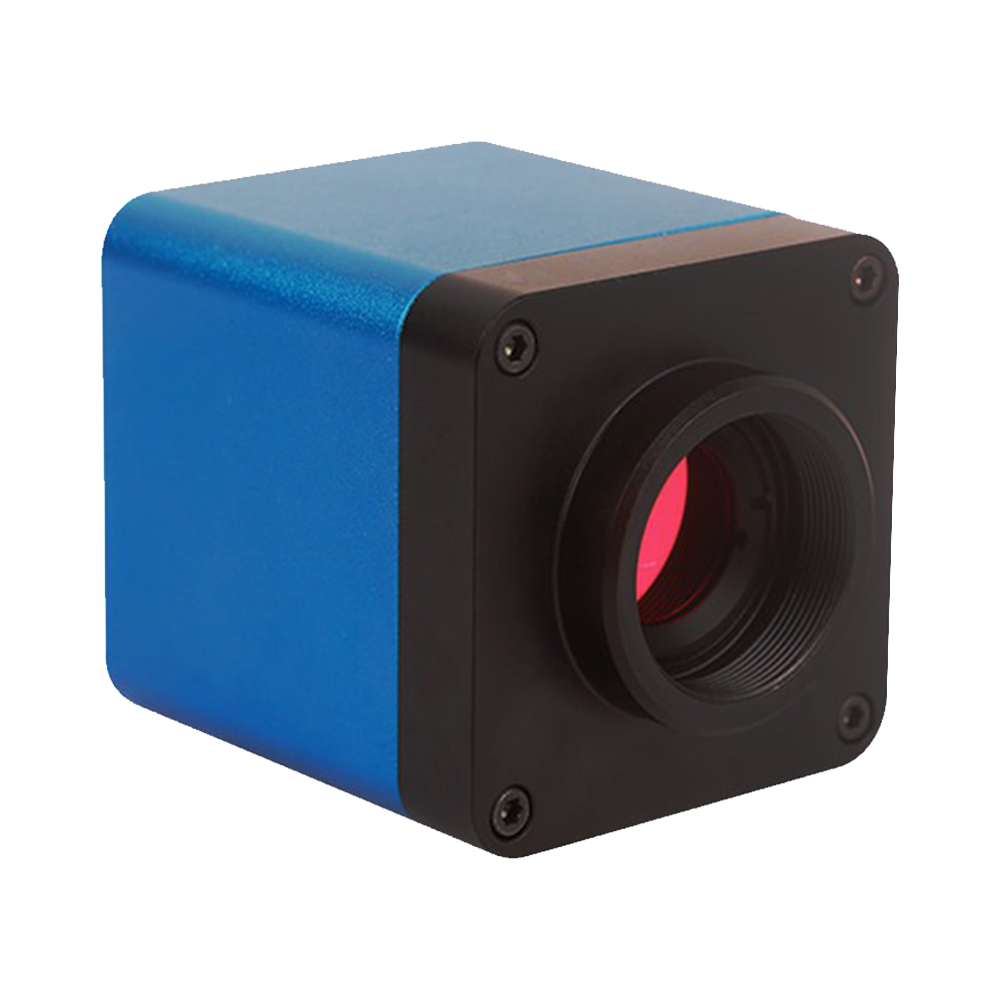

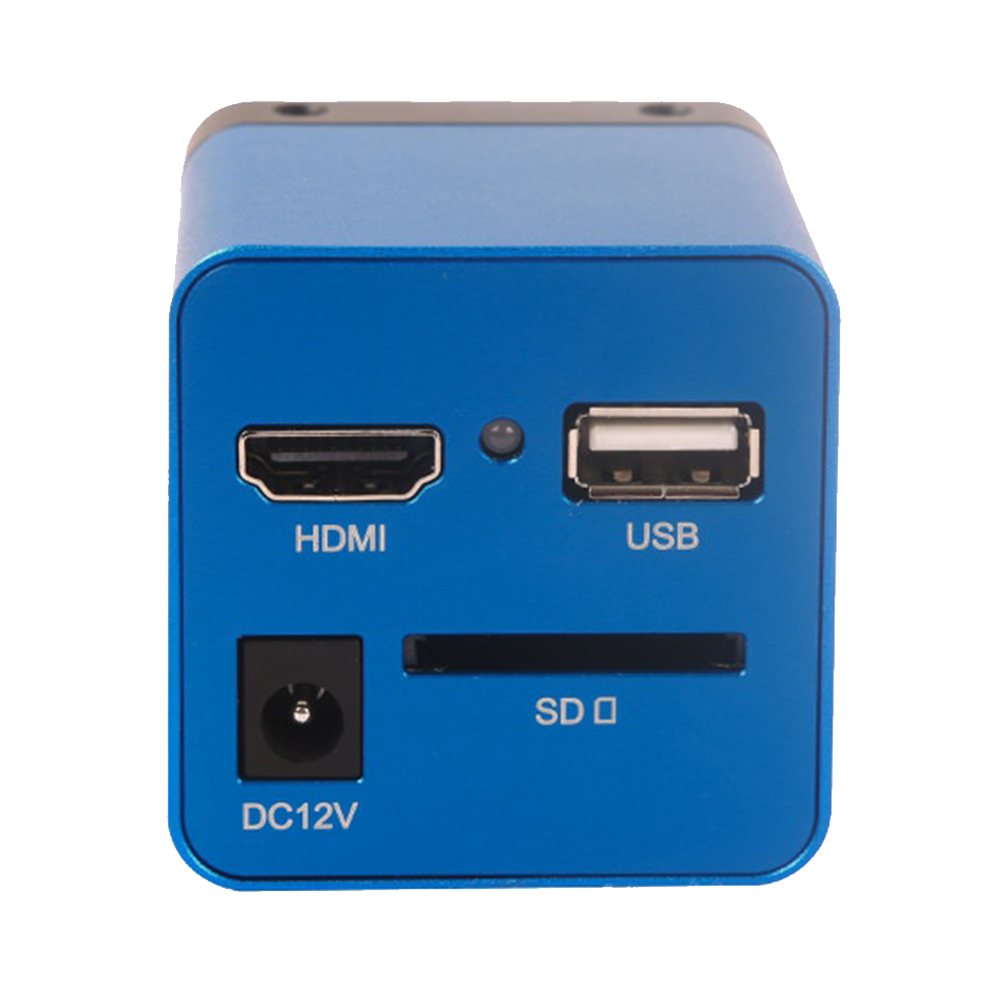

XCAMLITE1080P 外形尺寸(方形)
详见手册图 3-82

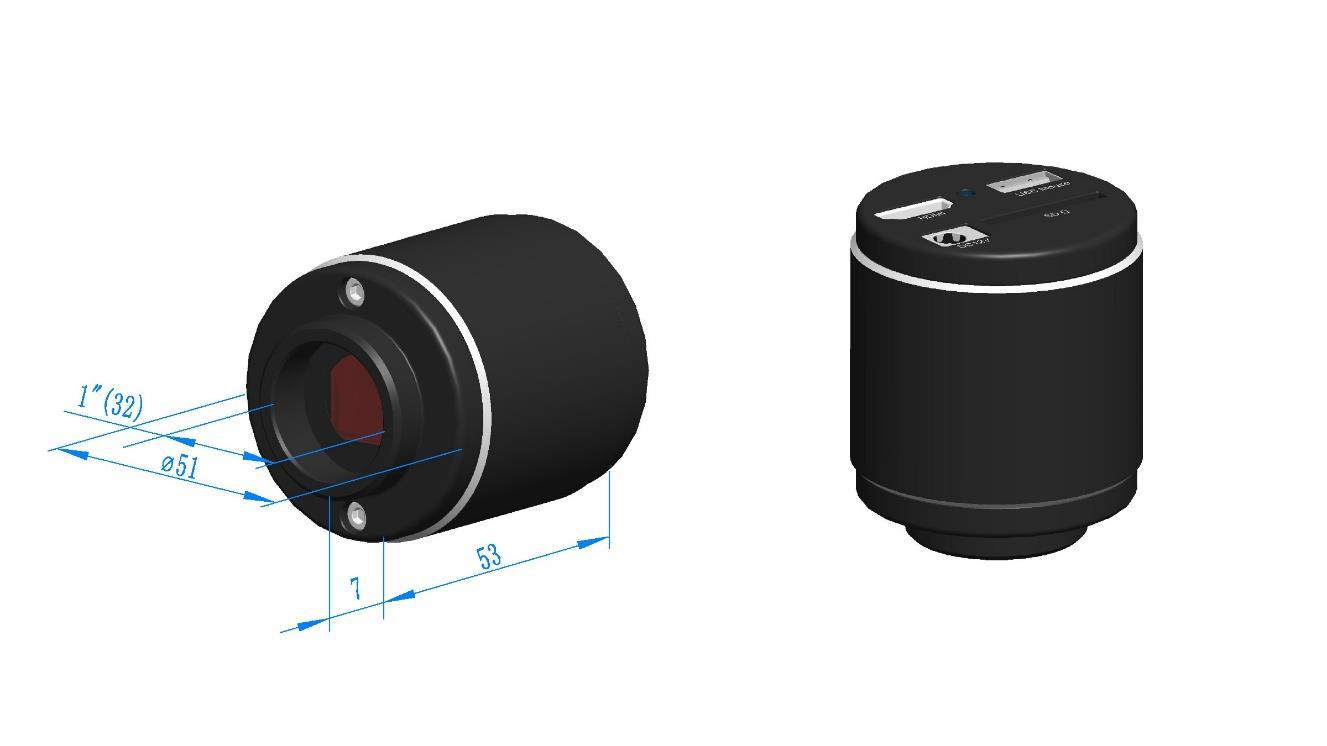

XCAMLITE1080P 外形尺寸(圆形)
详见手册图 3-83
安装前请按照尺寸图确认支架孔位与接口方向。
