XCAMLITE4K系列
产品介绍
体积小巧，集成HDMI和USB输出，兼容U盘/SD卡本地存储，支持多种图像增强与测量，适合教学和便携使用。
XCAMLITE4K系列HDMI相机是HDMI/USB接口的多输出CMOS相机，其4K分辨率帧速率达到30帧。
XCAMLITE4K系列HDMI相机采用标准的C型安装接口，最大限度地兼容各种显微镜系统。当与HDMI显示器或电视一起使用时，它可以录制视频。如果连接计算机USB接口则可以实时将视频传输到计算机进行图像捕获和视频录制。
硬件3D降噪，锐度与局域色调映制等算法的引入大大提升了XCAMLITE4K系列HDMI相机图像与视频的质量。
所包含的Windows软件ToupView/ToupLite提供图像处理和测量功能，以及高级复合功能，如图像拼接和景深延拓。该软件具有在多个放大倍数下倍率校准功能，可实现不同倍率下尺寸的精确测量。对Mac和Linux系统，则可以使用精简版的软件，用于捕获视频、静态图像，完成简单的图像处理。
产品特点
- Sony Exmor/Starvis背照式CMOS传感器
- 4K HDMI/USB多接口输出
- 4K/1080P自适应切换，4K帧速为30fps
- SD卡保存捕获图像或视频
- 内嵌XCamView软件用于控制相机
- 拥有强大的ISP以及其他相关的处理功能（如3D降噪等）
- PC机，使用ToupView/ToupLite软件，电脑端操作更便捷
- MAC电脑使用ToupLite软件
产品详情
XCAMLITE4K8MPD 参数规格
| 关键参数 | |
| 产品型号 | XCAMLITE4K8MPD |
| 产品系列 | HDMI/USB多输出C接口CMOS相机 |
| 传感器参数 | |
| 传感器型号 | Sony IMX585(C) |
| 传感器尺寸 | 1/1.2" (11.14×6.26mm) |
| 对角线 | 12.8mm |
| 像元尺寸 | 2.9μm × 2.9μm |
| 分辨率 | 8MP (3840×2160) |
| 快门类型 | 卷帘快门 |
| 色彩类型 | 彩色 |
| 性能参数 | |
| 帧率 | HDMI: 30fps@4K/1080P; USB: 20fps@3840×2160 |
| 输出接口 | HDMI1.4 , USB2.0 |
| 镜头接口 | C接口 |
| 存储支持 | SD卡, U盘 |
| 软件支持 | XCamView, ToupView, ToupLite |
| 物理参数 | |
| 电源供电 | DC 12V/1A |
| 外形尺寸 | 78 × 65 × 88 mm |
| 重量 | 0.47 kg |
| 环境参数 | |
| 工作温度 | -10°C ~ +50°C |
| 其他信息 | |
| 操作系统支持 | Windows, Linux, macOS |
| 认证 | CE, FCC, RoHS |
产品概述
XCAMLITE4K8MPD 是一款专为高清实时成像设计的HDMI/USB多输出C接口紧凑相机，具有以下核心特性：
- 即插即用设计：无需电脑即可直接输出HDMI高清视频，配合显示器即可进行显微观察和记录
- USB音控模块：支持语音指令实时操控相机，进行拍照、录像、冻结等操作，解放双手
- 扫码枪抓图：支持扫码枪触发抓图功能，适合批量样品记录和追溯管理
- 智能测量功能：内嵌XCamView软件，支持自动寻边、自动平行线距离测量、自动矩形测量等智能测量功能
- 本地存储与对比：支持U盘存储，本地预览与回放，图片对比、视频对比功能，便于样品分析
- 强大ISP处理：提供暗部增强、锐化和3D降噪等功能，显著提升图像质量
- 场景快速切换：支持生物显微镜和体视显微镜默认效果快速切换，适应多场景使用需求
核心性能指标
4K
视频分辨率
60fps
最高帧率
多接口
HDMI/USB输出
8MP (3840×2160)
传感器分辨率
高级功能特性
语音控制
通过USB音控模块实现语音操控，提升操作便利性
扫码抓图
支持扫码枪触发拍照，适合批量样品管理
智能测量
自动寻边和测量功能，提高测量效率和精度
ISP优化
强大的图像处理能力，优化成像质量
推荐理由
XCAMLITE4K8MPD 凭借其即插即用的设计理念、多样化的控制方式和强大的图像处理能力， 特别适合需要高清实时显示的显微观察场景。语音控制和扫码抓图功能的加入， 大大提升了操作效率，使其成为教学演示、工业检测、科研记录等领域的理想选择。
应用场景
体视显微镜成像
体视显微镜成像
生物显微镜成像
生物显微镜成像
工业检测
电路板检测、精密零件检查、质量控制
教学科研
教学科研
应用案例展示
碎米荠幼胚切片
鸭跖草叶片表皮
纤维结缔组织切片
大肠切片
选型建议
- 4K高清需求：选择XCAMLITE4K4K8MPA或XCAMLITE4K4K8MPB，支持3840×2160分辨率
- 高帧率需求：选择XCAMLITE4K1080P系列，支持60fps高速成像
- 大靶面需求：选择IMX678传感器型号，1/1.8"大靶面
- 经济型选择：选择IMX415或IMX462传感器型号，性价比高

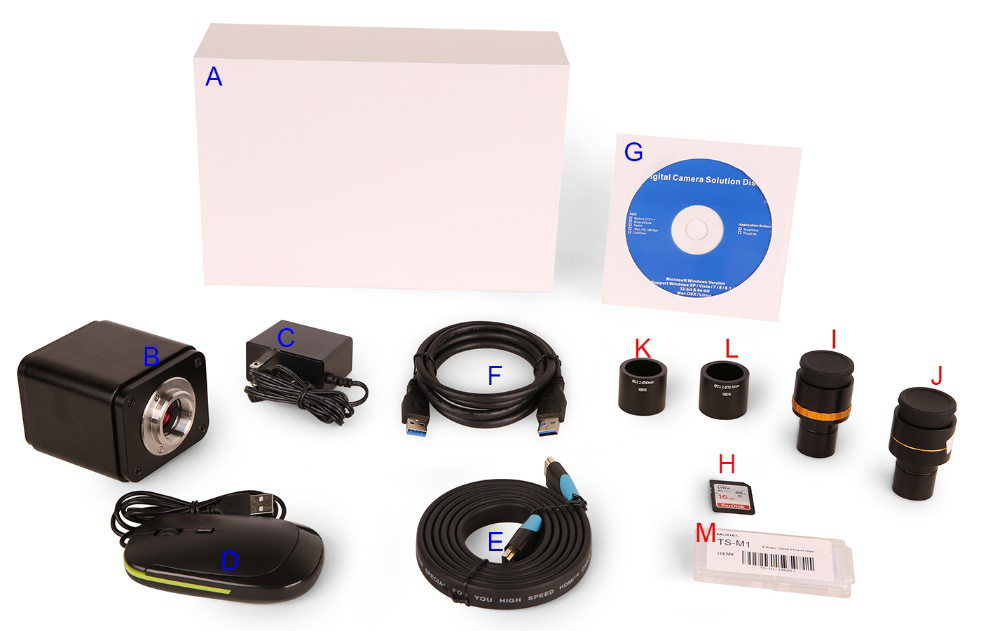

XCAMLITE4K 多接口相机｜包装清单 #
标准装箱清单
- A 相机包装盒规格：25.5 cm × 17.0 cm × 9.0 cm（1 pcs，1.48 kg/每盒）
- B XCAMLITE4K 系列相机 ×1
- C 电源适配器：输入 AC 100~240V 50/60Hz，输出 DC 12V 1A；美标 POWER-U-12V1A (MSA-C1000IC12.0-12W-US：UL/CE/FCC)，欧标 POWER-E-12V1A (MSA-C10001C12.0-12W-DE：UL/CE/FCC)；EMI：FCC Part 15 Subpart B；EMS：EN61000-4-2/3/4/5/6
- D USB 鼠标
- E HDMI 线
- F 高速 USB2.0 A 公 ↔ A 公镀金数据线（2.0 m）
- G CD（驱动与应用程序，Ø12 cm）
可选附件
- H SD 卡（16G 以上，速度等级 Class 10）
-
I 可调焦式目镜筒适配器
Dia.23.2 mm 转 C 接口：108001/AMA037、108002/AMA050、108003/AMA075（按相机与显微镜选其一）。
-
J 固定式目镜筒适配器
Dia.23.2 mm 转 C 接口：108005/FMA037、108006/FMA050、108007/FMA075。注意：I、J 选项需先确认相机型号与场景，工程师可协助匹配。
- K 108015（Dia.23.2 mm→30.0 mm）用于直径 30 mm 目镜筒转接环
- L 108016（Dia.23.2 mm→30.5 mm）用于直径 30.5 mm 目镜筒转接环
- M 测微尺：106011/TS-M1（X=0.01 mm/100Div.）；106012/TS-M2（X,Y=0.01 mm/100Div.）；106013/TS-M7（X=0.01 mm/100Div., 0.10 mm/100Div.）
- N U 盘
- O USB 接口无线网卡适配器（WiFi/AP 模式需配套，不同型号外形略有差异）
深度介绍
图谱光电 XCAMLITE4K 系列相机是一款支持 HDMI 和 USB 双接口输出的 4K CMOS 显微相机，专为体视显微镜、生物显微镜及其他 C 接口光学系统的4K 高清视频和图像采集而设计。
该系列搭载Sony Exmor 背照式高感光 CMOS 传感器，支持4K/1080P HDMI 自适应输出和USB 高速传输，同时内置XCamView 控制界面，可通过触控或鼠标操作，无需电脑即可完成设置、采集与存储，广泛适用于科研记录、教学演示和工业检测。
技术特性
- 双接口输出与多场景应用：提供 HDMI 4K 实时显示与 USB3.0 高速数据传输两种模式，可独立使用或配合电脑采集
- 4K 高清成像与硬件优化：内置 Sony Exmor 背照式高感光 CMOS，硬件支持 3D 降噪、锐度增强、局部色调映射与 Gamma 调整
- XCamView 内置控制与操作便捷：集成 XCamView 界面，支持触控屏与鼠标双模式控制，支持通过 SD 卡或 USB 存储设备直接保存
- 跨平台支持与软件生态：兼容 ToupView 和 ToupLite 软件，可在 Windows、macOS 系统下进行图像测量、拼接、去噪、多焦面及荧光图像合成等操作
- 工业级设计与长期稳定性：采用坚固的金属外壳与高效散热系统，可在科研及工业环境下长时间稳定运行
核心优势
-
1
HDMI+USB 双接口输出 兼顾独立预览、演示与电脑采集，多场景灵活部署
-
2
4K 高分辨率与低光适应性 Sony Exmor CMOS 确保画质细腻和色彩准确
-
3
即插即用与内置控制 内置 XCamView 支持触控和鼠标操作，无需电脑即可独立采集
-
4
科研功能完整 搭配 ToupView 软件，支持测量、拼接、多焦面及荧光处理
-
5
广泛应用覆盖 包括"HDMI USB 显微相机"、"4K C 接口显微镜相机"、"科研教学成像系统"、"Sony Exmor 高感光相机"
