图谱光电 AIOCAMTOP4K 系列相机 将 4K 分辨率 CMOS 相机与 13.3 英寸高清显示屏 集成为一体， 通过内置 XCamView 可直接完成观察、拍照、录像与测量，无需电脑即可在 体视/生物显微镜上实现超清成像与数据采集。
相机支持 HDMI、USB Video 与 Wi-Fi 多接口输出， 可在 HDMI 大屏同步显示，也可通过 USB 连接电脑或以 Wi-Fi（AP/STA）方式组网， 快速搭建显微互动教学与多终端协作环境，适用于科研、教学与工业检测等场景。
AIOCAMTOP4K8MPC 多功能一体机
产品介绍
AIOCAMTOP4K8MPC 是一款高性能多功能一体机，采用 Sony IMX678(C) 传感器，分辨率达 8MP (3840×2160)，支持 HDMI1.4, USB2.0, Wi-Fi 多种输出方式。
型号: AIOCAMTOP4K8MPC
传感器: Sony IMX678(C)
分辨率: 8MP (3840×2160)
传感器尺寸: 1/1.8" (7.68×4.32mm)
像元尺寸: 2.0μm × 2.0μm
帧率: HDMI: 30fps@3840×2160; USB2.0: 30fps@3840×2160; Wi-Fi: 30fps@3840×2160
输出接口:
HDMI1.4, USB2.0, Wi-Fi
镜头接口: C接口
产品特点
- 13.3英寸显示屏集成
- HDMI1.4 4K/1080P自适应输出
- USB2.0实时输出
- U盘本地预览与回放
- Wi-Fi AP/STA模式（需USB适配器）
- 语音控制拍照/录像/冻结
- ROI白平衡、3D降噪、锐化
- 内置XCamView测量/自动寻边/自动测量
产品详情
AIOCAMTOP4K8MPC 参数规格
| 关键参数 | |
| 产品型号 | AIOCAMTOP4K8MPC |
| 产品系列 | 多功能一体机 |
| 传感器参数 | |
| 传感器型号 | Sony IMX678(C) |
| 传感器尺寸 | 1/1.8" (7.68×4.32mm) |
| 对角线 | 1/1.8" |
| 像元尺寸 | 2.0μm × 2.0μm |
| 分辨率 | 8MP (3840×2160) |
| 快门类型 | 卷帘快门 |
| 色彩类型 | 彩色 |
| 性能参数 | |
| 帧率 | HDMI: 30fps@3840×2160; USB2.0: 30fps@3840×2160; Wi-Fi: 30fps@3840×2160 |
| 输出接口 | HDMI1.4, USB2.0, Wi-Fi |
| 镜头接口 | C接口 |
| 自动对焦 | 不支持 |
| 存储与软件 | |
| 存储支持 | U盘 |
| 软件支持 | XCamView, ToupView, ToupLite |
| 物理参数 | |
| 电源供电 | DC 12V/2A |
| 外形尺寸 | 未知 |
| 重量 | 未知 |
| 环境参数 | |
| 工作温度 | -10℃ ~ 50℃ |
| 其他信息 | |
| 操作系统支持 | Windows, Linux, macOS, Android, iOS |
| 认证 | CE, FCC, RoHS |
产品概述
AIOCAMTOP4K8MPC 是一款整合 4K CMOS 相机 与 13.3 英寸显示屏 的一体式显微成像终端， 通过 HDMI1.4、USB2.0 及 Wi-Fi（需 USB 无线网卡）多接口输出，在紧凑预算下提供沉浸式 4K 观测体验。
- 一体化 4K 终端：显示屏与相机模块合体，兼具 4K 采集与实时显示能力，开机即用。
- 多接口灵活输出：HDMI1.4 4K/1080P 自适应输出、USB2.0 实时视频、Wi-Fi AP/STA（需 USB 适配器）满足不同连接方式。
- 语音/扫码人机交互：支持 USB 音控模块与扫码枪控制，便于教学演示及批量记录。
- 丰富图像工具：XCamView 提供测量、对比、景深合成与拼接，操作界面直观易上手。
- 高性价比 4K 成像：基于 Sony Starvis 2 传感器，结合 ISP 优化，兼顾画质与成本。
核心性能指标
4K
高清实时输出
60fps
最高帧率
HDMI1.4 / USB2.0 / Wi-Fi
多接口同步
8MP (3840×2160)
传感器分辨率
高级功能特性
实时图像合成
景深合成、实时拼接等功能帮助快速获得完整样品信息。
图像增强算法
提供 3D 降噪、锐化、ROI 白平衡，改善低照度与高反差场景。
无线扩展
通过 USB 无线网卡扩展 Wi-Fi AP/STA 模式，满足移动或多屏分发。
便捷存储
支持 U 盘录制与回放，内置文件浏览，实现资料快速复核。
推荐理由
AIOCAMTOP4K8MPC 以高性价比的 4K 成像能力、丰富的交互方式与轻量化部署魅力，适合教学课堂、企业培训与标准质检流水线， 帮助用户快速搭建高清成像工作站。
应用场景
体视显微镜成像
体视显微镜成像
生物显微镜成像
生物显微镜成像
教学互动
课堂演示、实验汇报，通过 HDMI 或 Wi-Fi 同屏互动。
工业检测
电子元件、PCB 板、金属零件检测，支撑语音/扫码流程记录。
应用案例展示
向日葵茎横切
向日葵茎横切
三年生椴树茎横切
电路板
选型建议
- 预算友好的 4K：适合追求一体化 4K 成像且强调性价比的项目部署。
- 同步演示：HDMI1.4 与 USB2.0 同时输出，便于外接大屏与电脑录制。
- 无线协作：通过 USB 无线网卡开启 Wi-Fi AP/STA 模式，适用于教学互动。
- 语音/扫码流程：语音控制和扫码触发帮助标准化检测流程与数据追溯。

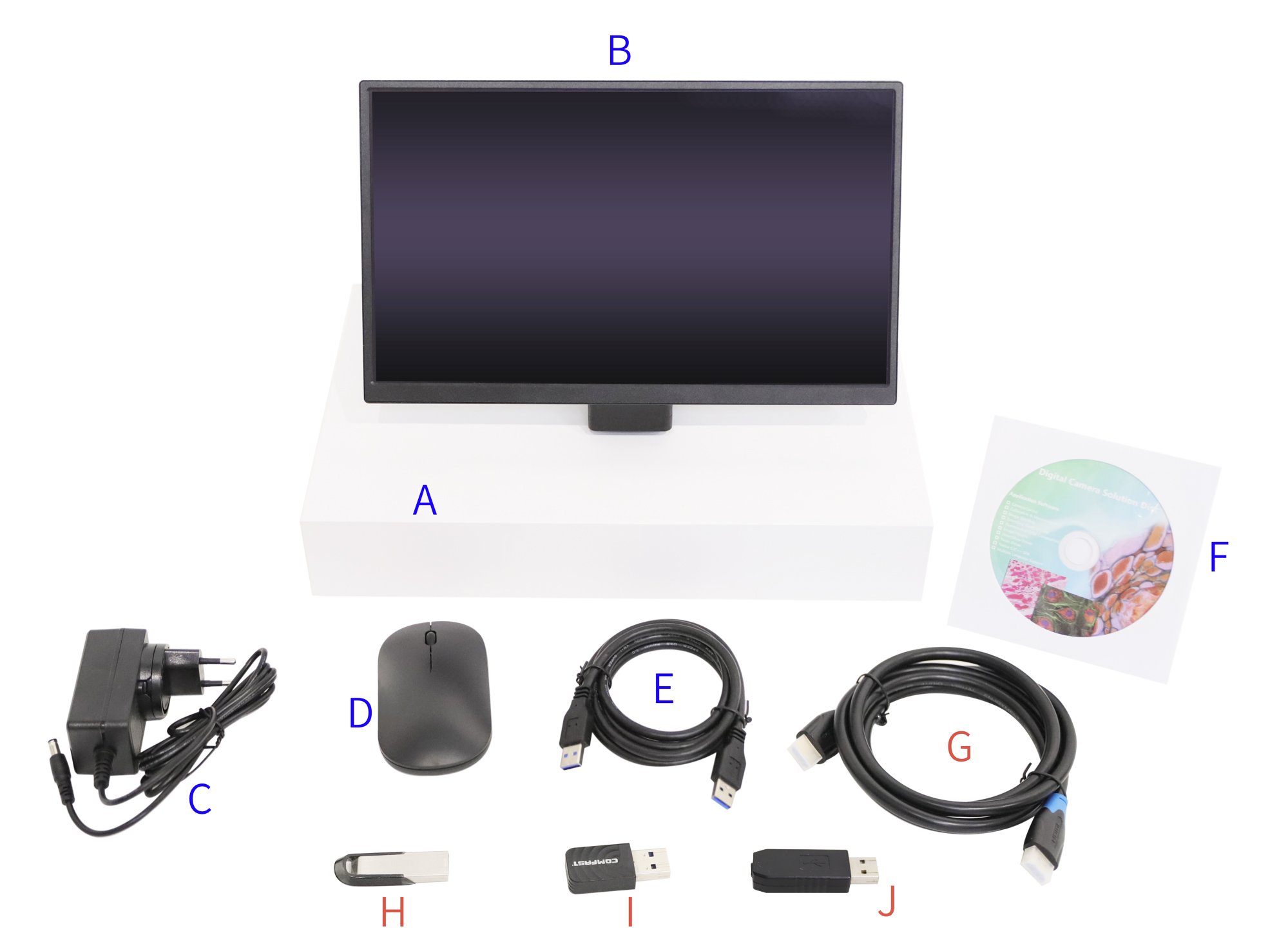

AIOCAMTOP4K 带屏一体机｜包装清单 #
标准装箱清单
- A 相机包装盒：35.6 cm × 24.9 cm × 7.5 cm（1 pcs，约 1.68 kg/盒）
- B AIOCAMTOP4K 一体相机 ×1
-
C 电源适配器：输入 AC 100–240 V 50/60 Hz；输出 DC 12 V 2 A
美标：POWER-12V2A（MX24Z1-1202000）+ 美标插脚
欧标：POWER-12V2A（MX24Z1-1202000）+ 欧标插脚 - D USB 无线鼠标 ×1
- E 高速 USB2.0 A↔A 镀金数据线（2.0 m）
- F 驱动与应用程序光盘（Ø12 cm）
可选附件
- G HDMI 2.0 线缆
- H U 盘
- I USB 无线网卡适配器（Wi-Fi 模式需配套；不同型号外形略有差异）
- J 音控模块（中文或英文）
AIOCAMTOP4K 包装示意
AIOCAMTOP4K 系列一体化多接口相机 — 产品介绍
深度介绍
- 一体化设计，开机即用： 相机与 13.3 英寸显示屏一体成型，USB 鼠标即可操作； 支持 U 盘本地存储与回放，部署简单、线缆更少。
- 高性能感光元件： 采用 Sony Starvis 2 背照式 CMOS 传感器（如 IMX678，1/1.8″，2.0 µm 像元）， 具备高灵敏度与低噪声表现，适合弱光与高细节显微观察。
- 稳定 4K 输出： HDMI 1.4 支持 3840×2160 @ 30 fps / 1920×1080 @ 30 fps 自适应切换；Wi-Fi 与 USB Video 同步可达 4K 30 fps，适合大屏演示与录制。
- 多接口协同输出： HDMI 直连显示器，USB Video 连接电脑；Wi-Fi 支持 AP/STA 两种模式， 便于单机演示或多机场景组网与切换。
- 强大影像与测量工具： 内置 XCamView，支持 ROI 白平衡、锐化、3D 降噪、Gamma、饱和度/对比度 与 50/60 Hz 抗闪烁； 提供定标/测量、自动寻边、图形叠加、浏览与对比等功能，支持 H.264 录像。
- 跨平台兼容： 电脑端提供 ToupView / ToupLite（Windows / macOS / Linux）， 移动端提供 ToupView App（iOS / Android），并支持标准 SDK 二次开发。
产品优势
1
即插即用，无需电脑
一体化屏幕 + 相机设计，内置 XCamView，USB 鼠标直控；U 盘即可保存/回放图片与视频。
2
4K 超清与稳定帧率
HDMI 1.4 输出 3840×2160 / 1920×1080 @ 30 fps，Wi-Fi 与 USB Video 同步支持 4K 30 fps，满足教学与演示。
3
多接口与组网协作
HDMI + USB Video + Wi-Fi（AP/STA）灵活切换，可扩展多机位互动教学与远程观测。
4
智能成像与语音控制
ROI 白平衡、3D 降噪、Gamma/锐度/饱和度/对比度与 50/60 Hz 抗闪烁；支持 USB 音控模块，实现拍照/录像/冻结等语音操作。
5 应用广泛
适用于 显微教学、实验室科研、工业质检、互动示教与视频记录 等多种场景。
