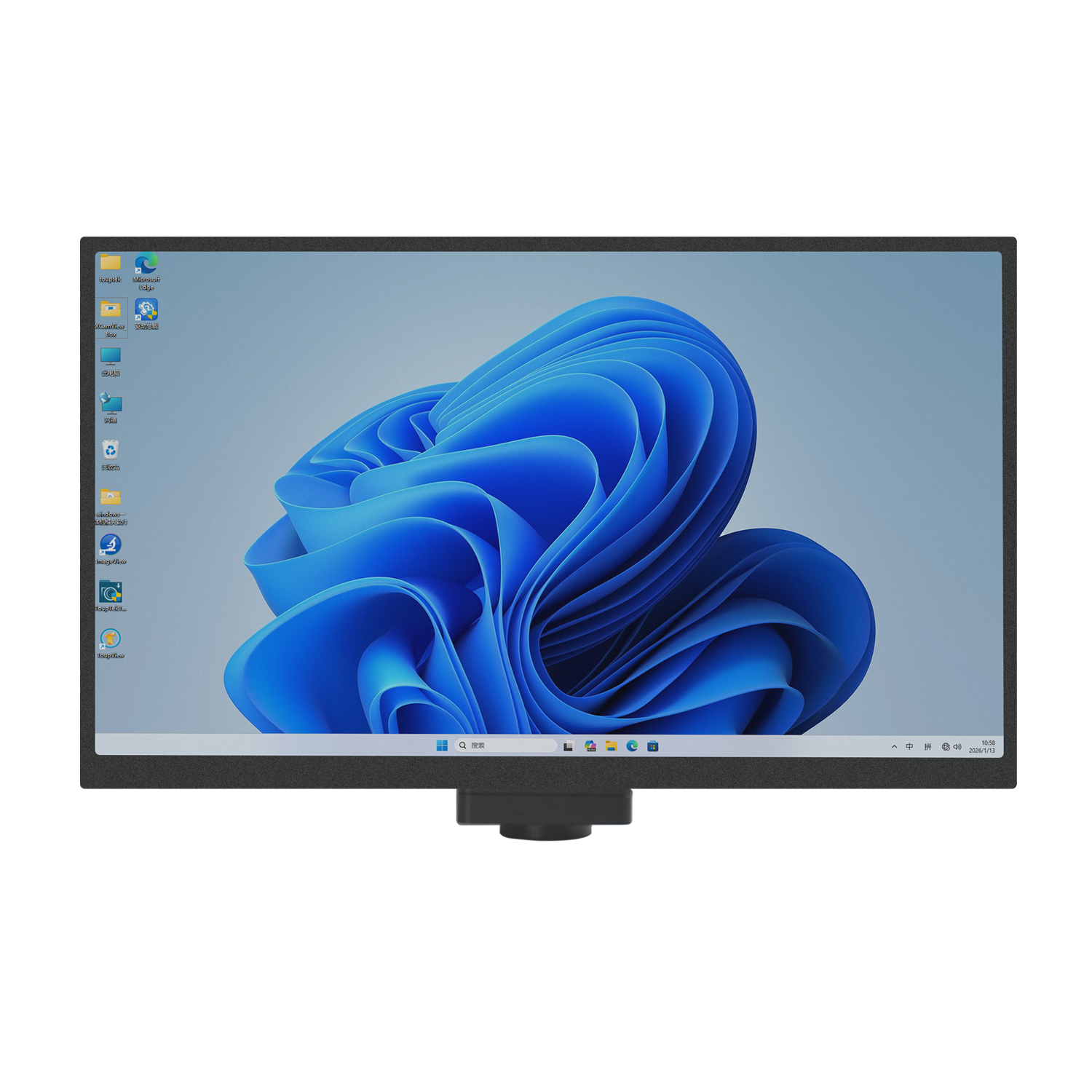

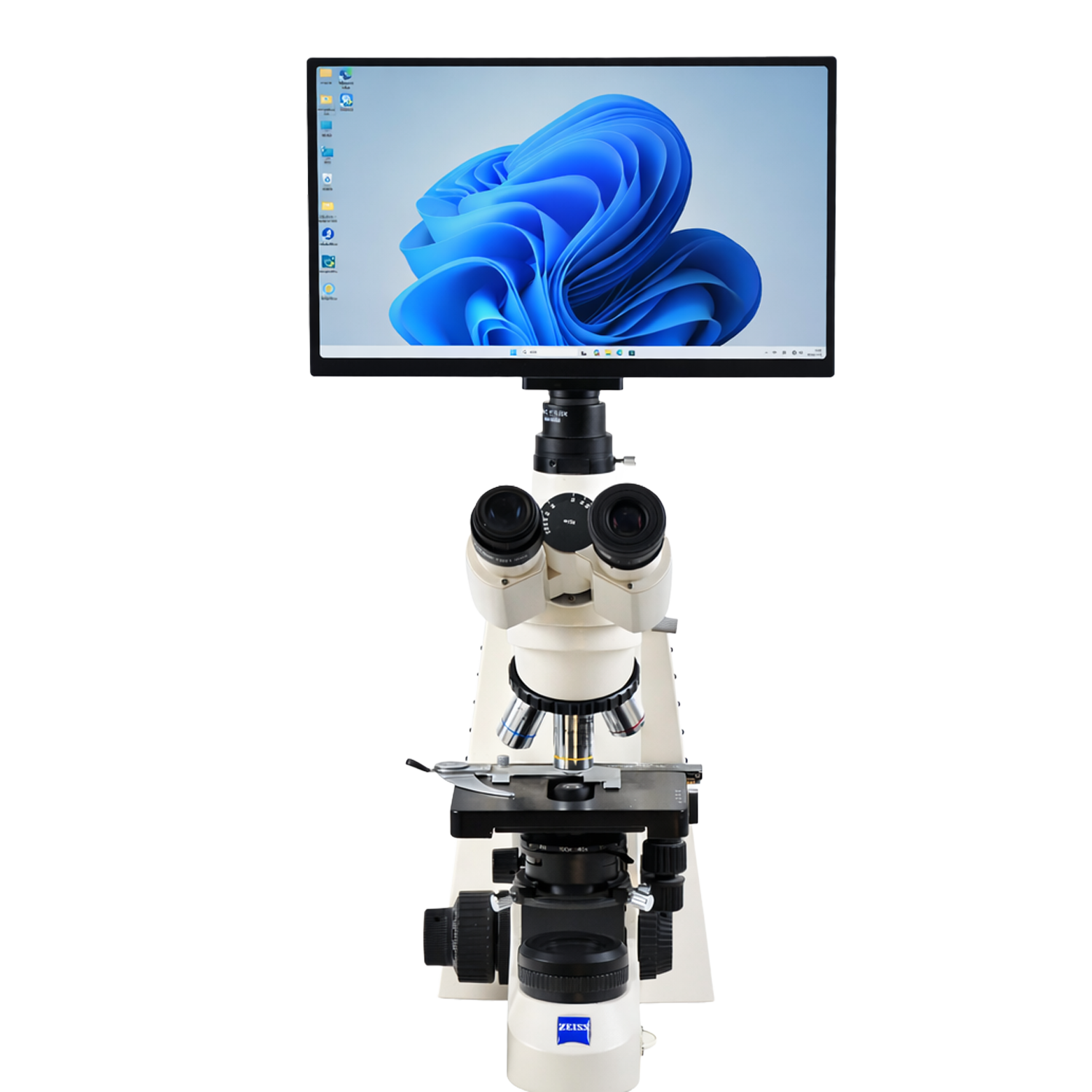

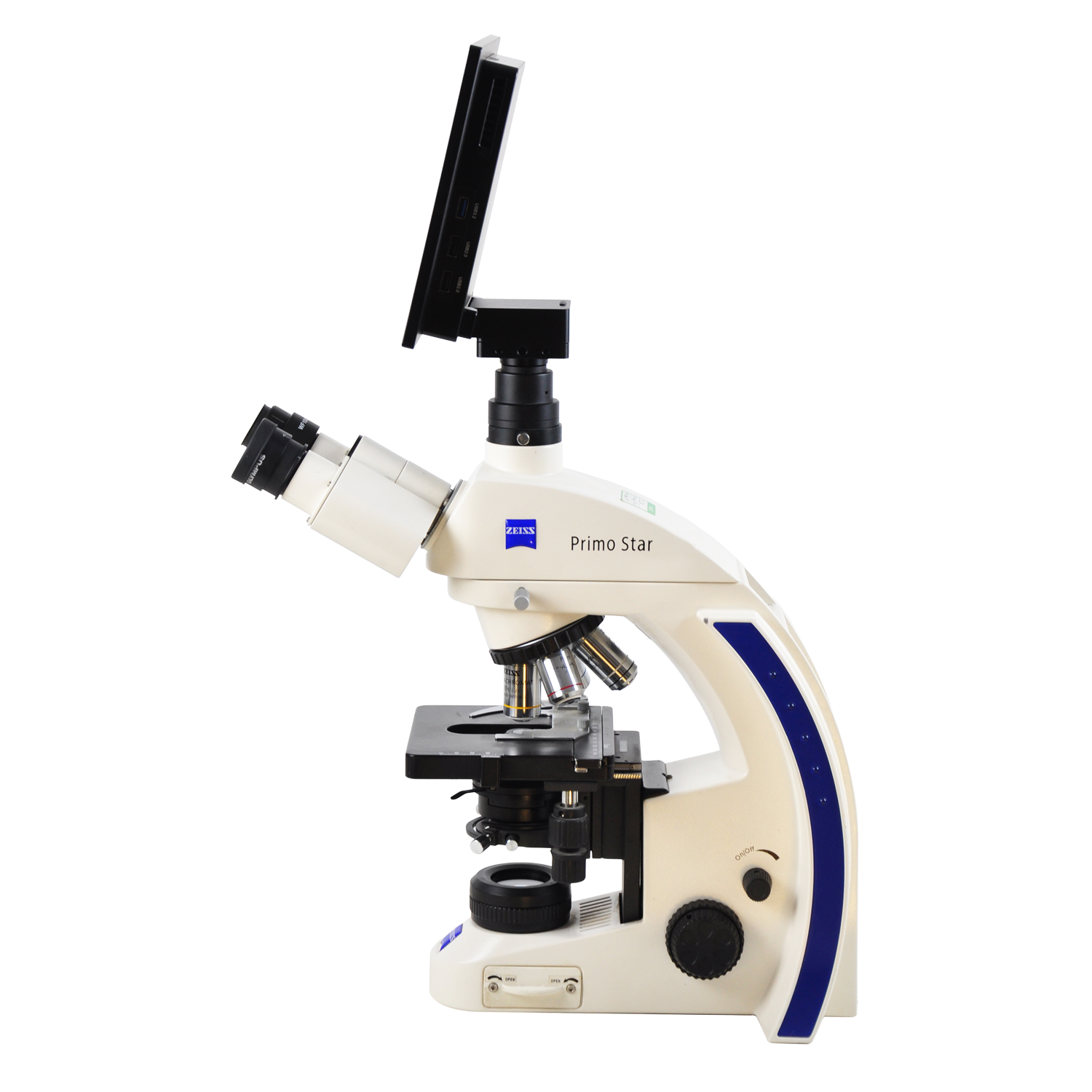

AIOCAMW 是一款集成 13.3 英寸显示屏 与图像采集系统的 多功能一体相机，支持便携部署，可直接用于显微图像采集与处理。 AIOCAMW 为 All-in-One Camera with Windows system 的英文缩写。
AIOCAMW系列
产品介绍
AIOCAMW是一款集成13.3英寸显示屏以及图像采集系统的多功能一体相机，可以便携地用于显微图像的采集处理，AIOCAMW是All-in-One Camera with Windows system的英文缩写。
产品特点
- 标准C接口相机与显示屏集成在一起，省却连线，方便安装
- 内置英特尔N150处理器，最高睿频到3.6GHz
- 自带Windows系统，支持触摸，选配无线键盘鼠标
- 采用Sony CMOS传感器，支持大靶面高分辨率传感器，支持型号定制开发
- 支持HDMI2.0或Type-C接口同步输出4K60HZ视频
- 支持千兆以太网口，支持WiFi6无线网络，后续提供网络数码互动软件XCamView，用于组网教学
- 提供高级视频与图像处理应用软件ToupView,ToupLite
- 提供Windows SDK，支持原生C/C++, C#/VB.Net, Directshow, Twain API
AIOCAMW系列一体相机
| 产品型号 | 传感器/尺寸 | 有效像素 | 输出分辨率 | 帧率（Hz） | 输出接口 | 镜头接口 | 存储支持 | 特色功能 |
|---|---|---|---|---|---|---|---|---|
| AIOCAMW8MPA |
Sony IMX678(C)
1/1.8" (7.68×4.32mm)
|
2.0μm × 2.0μm | 8MP (3840×2160) | 45fps@3840×2160; 60fps@1920×1080 | HDMI2.0 USB3.2 NETWORK Wi-Fi6 | C接口 | 128GB SSD / U盘 | 一体化结构 Intel N150 3.6GHz Windows 触控 Sony CMOS HDMI2.0/Type-C 4K60 千兆网口/WiFi6 ToupView/ToupLite Windows SDK |
| AIOCAMW12MPA |
Sony IMX676(C)
1/1.6" (7.07×7.07mm)
|
2.0μm × 2.0μm | 12MP (3536×3536) | 27fps@3536×3536; 60fps@1768×1768 | HDMI2.0 USB3.2 NETWORK Wi-Fi6 | C接口 | 128GB SSD / U盘 | 一体化结构 Intel N150 3.6GHz Windows 触控 Sony CMOS HDMI2.0/Type-C 4K60 千兆网口/WiFi6 ToupView/ToupLite Windows SDK |
| AIOCAMW20MPA |
Sony IMX283(C)
1" (13.06×8.76mm)
|
2.4μm × 2.4μm | 20MP (5440×3648) | 15fps@5440×3648; 50fps@2736×1824; 60fps@1824×1216 | HDMI2.0 USB3.2 NETWORK Wi-Fi6 | C接口 | 128GB SSD / U盘 | 一体化结构 Intel N150 3.6GHz Windows 触控 Sony CMOS HDMI2.0/Type-C 4K60 千兆网口/WiFi6 ToupView/ToupLite Windows SDK |
AIOCAMW 系列一体相机 — 产品介绍
核心特点
- 一体化结构：标准 C 接口相机与显示屏集成在一起，省却连线，安装更便捷。
- 本地算力：内置 Intel N150 处理器，最高睿频可达 3.6GHz。
- 系统与交互：预装 Windows 系统，支持触摸，支持选配无线键盘鼠标。
- 传感器扩展：采用 Sony CMOS 方案，支持大靶面高分辨率传感器并可按型号定制。
- 同步视频输出：支持 HDMI2.0 或 Type-C 输出 4K60Hz 视频。
- 网络能力：支持 RJ45 千兆网口与 WiFi6，后续可配合 XCamView 用于组网教学。
- 软件生态：提供高级视频与图像处理应用软件 ToupView、ToupLite，并提供 Windows SDK，支持原生 C/C++、C#/VB.Net、Directshow、Twain API。
AIOCAMW 带屏一体机｜接口与功能参数 #
接口定义、系统参数、显示规格与工作环境

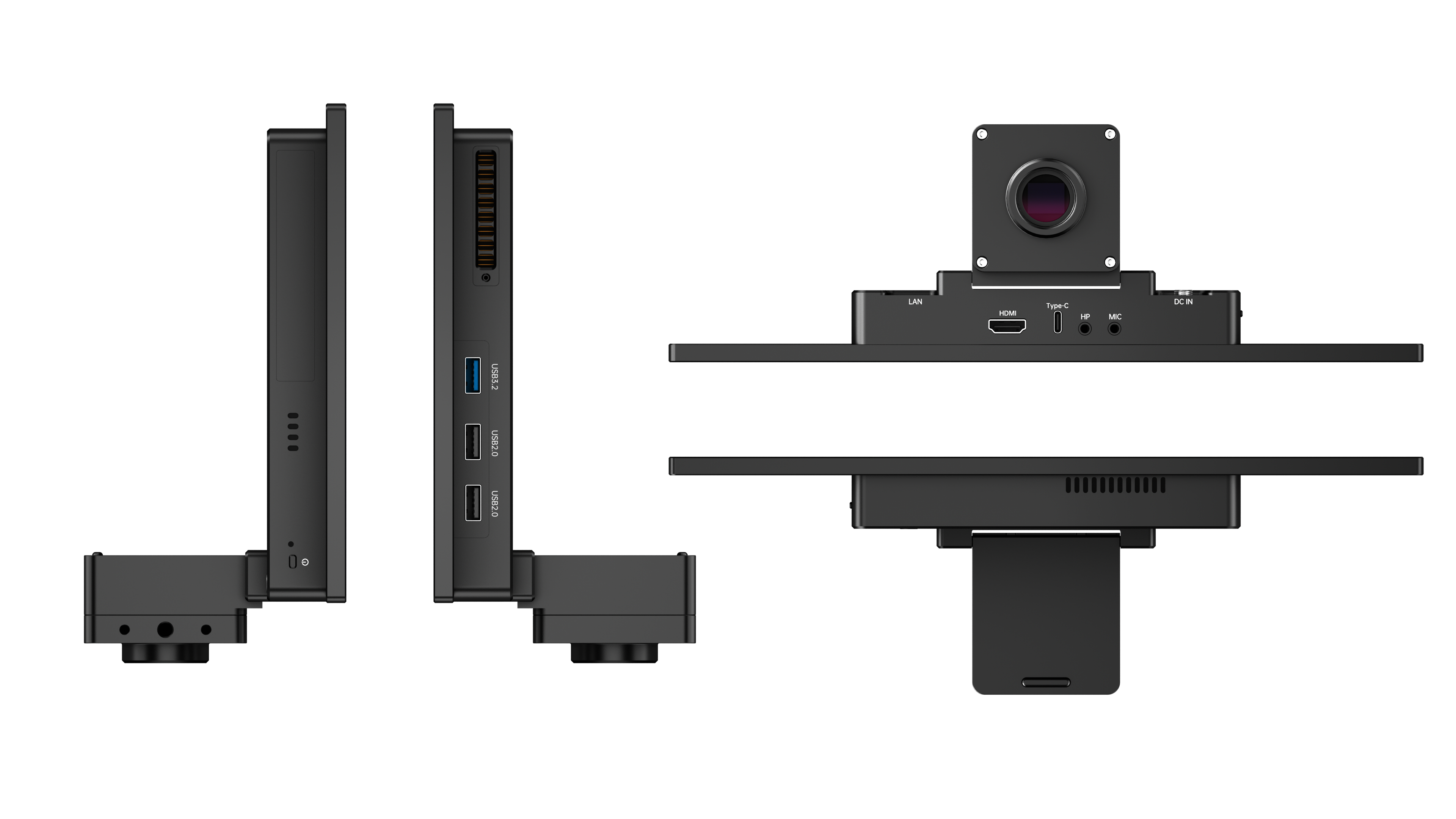

AIOCAMW 接口示意图

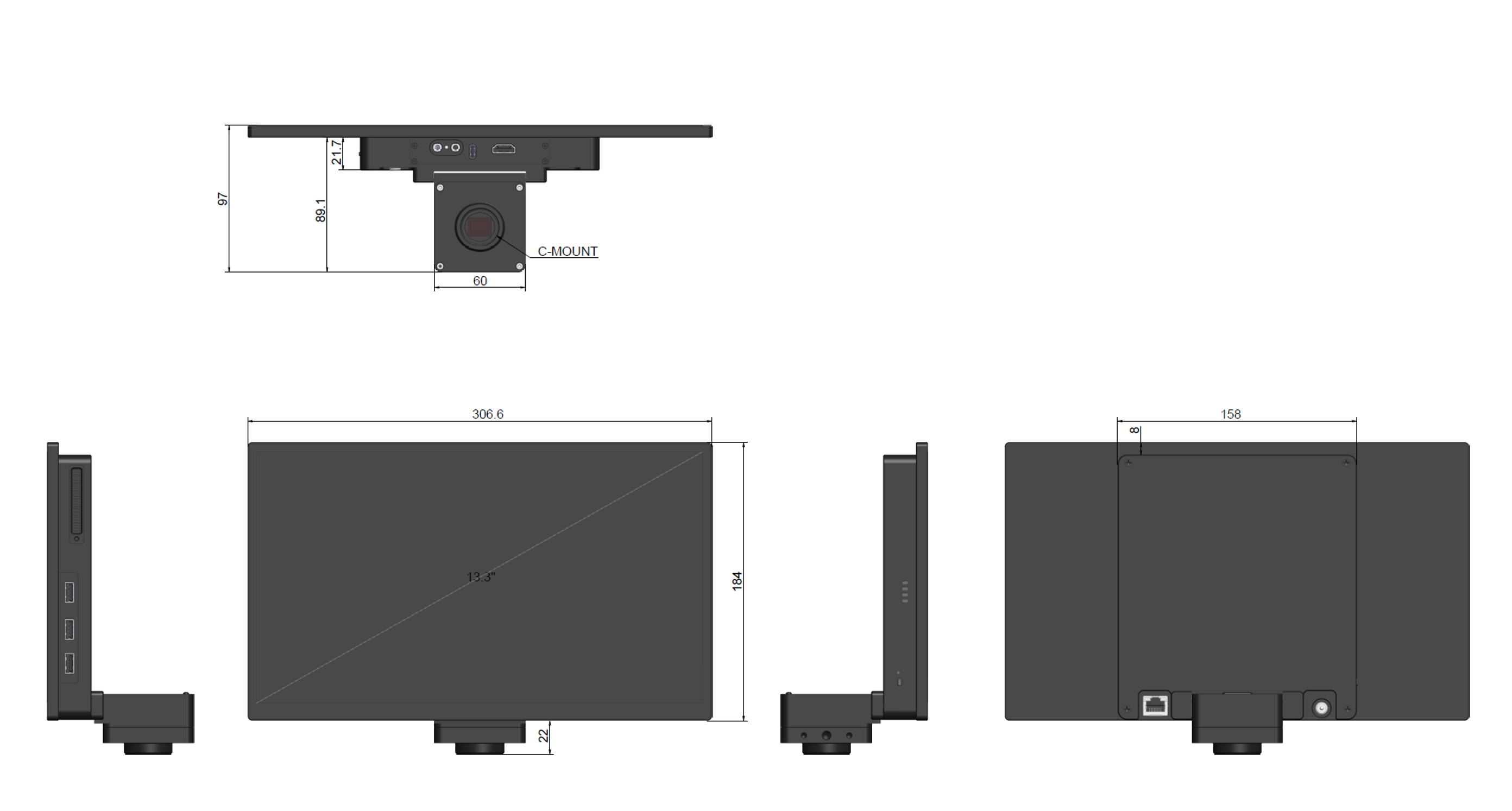

AIOCAMW 尺寸示意图
| 接口 | 描述 |
|---|---|
| 电源 | DC12V5A (5.5mm×2.5mm) |
| HDMI | HDMI-A 2.0 视频输出，支持 3840×2160@60Hz |
| 以太网接口 | RJ45 1000Mbps 以太网接口 |
| Type-C | 支持 3840×2160@60Hz 视频输出 |
| USB 接口 | 1 个 USB3.2，2 个 USB2.0，用于连接 U 盘、键盘、鼠标等外设 |
| HP | 耳机输出，标准 3.5mm 接口 |
| MIC | 麦克风输入，标准 3.5mm 接口 |
| 按键开关 | 轻触用于系统开机启动 |
| LED | 用于指示系统工作状态 |
| 功能参数 | 参数值 |
|---|---|
| 操作系统 | Windows 11 Pro |
| CPU | Intel@ Processor N150 |
| CPU 主频 | 0.8GHz |
| 最高睿频 | 3.6GHz |
| CPU 核数 / 线程 | 4 核 / 4 线程 |
| 内存 | 8GB LPDDR5 |
| 触摸方式 | 电容触摸 G+FF，支持多点触摸 |
| 喇叭功率 | 8 欧姆，1W |
| 硬盘 | 128GB SSD |
| 无线网络 | WiFi IEEE 802.11a/b/g/n/ac/ax + BT5.0 |
| 功耗 | 工作功耗 40W；待机功耗 0.7W |
| 显示规格 | |
| 显示尺寸 | 13.3 英寸 1920×1080P 60Hz |
| 显示区域 | 293.76(H) × 165.24(V) |
| 像素点 | 0.153 × 0.153 (H×V) |
| 亮度 | 400 cd/㎡ (Typ.) |
| 对比度 | 15000:1 (Typ.) |
| 刷新频率 | 60Hz |
| 显示颜色 | 16.7M (8-bit) |
| 色域 | 71% NTSC (Typ.) |
| 响应时间 | 14ms |
| 相机工作环境 | |
| 工作温度 | -10℃ ~ 50℃ |
| 贮存温度 | -20℃ ~ 60℃ |
| 工作湿度 | 10%RH ~ 90%RH，非凝结 |
| 保存湿度 | 5%RH ~ 95%RH，非凝结 |
AIOCAMW 带屏一体机｜包装清单 #
标准装箱清单
- A 相机包装盒规格：L:45cm W:27.8cm H:9cm（1pcs，1.68kg/盒）
- B AIOCAMW 系列一体相机一台
-
C 电源适配器：输入 AC 100~240V 50Hz/60Hz，输出 DC 12V 5A
国标：POWER-12V5A(HKA06012050-0A7) + 国标电源线
美标：POWER-12V5A(HKA06012050-0A7) + 美标电源线
欧标：POWER-12V5A(HKA06012050-0A7) + 欧标电源线
英标：POWER-12V5A(HKA06012050-0A7) + 英标电源线
可选附件
- D USB 无线键盘鼠标套装

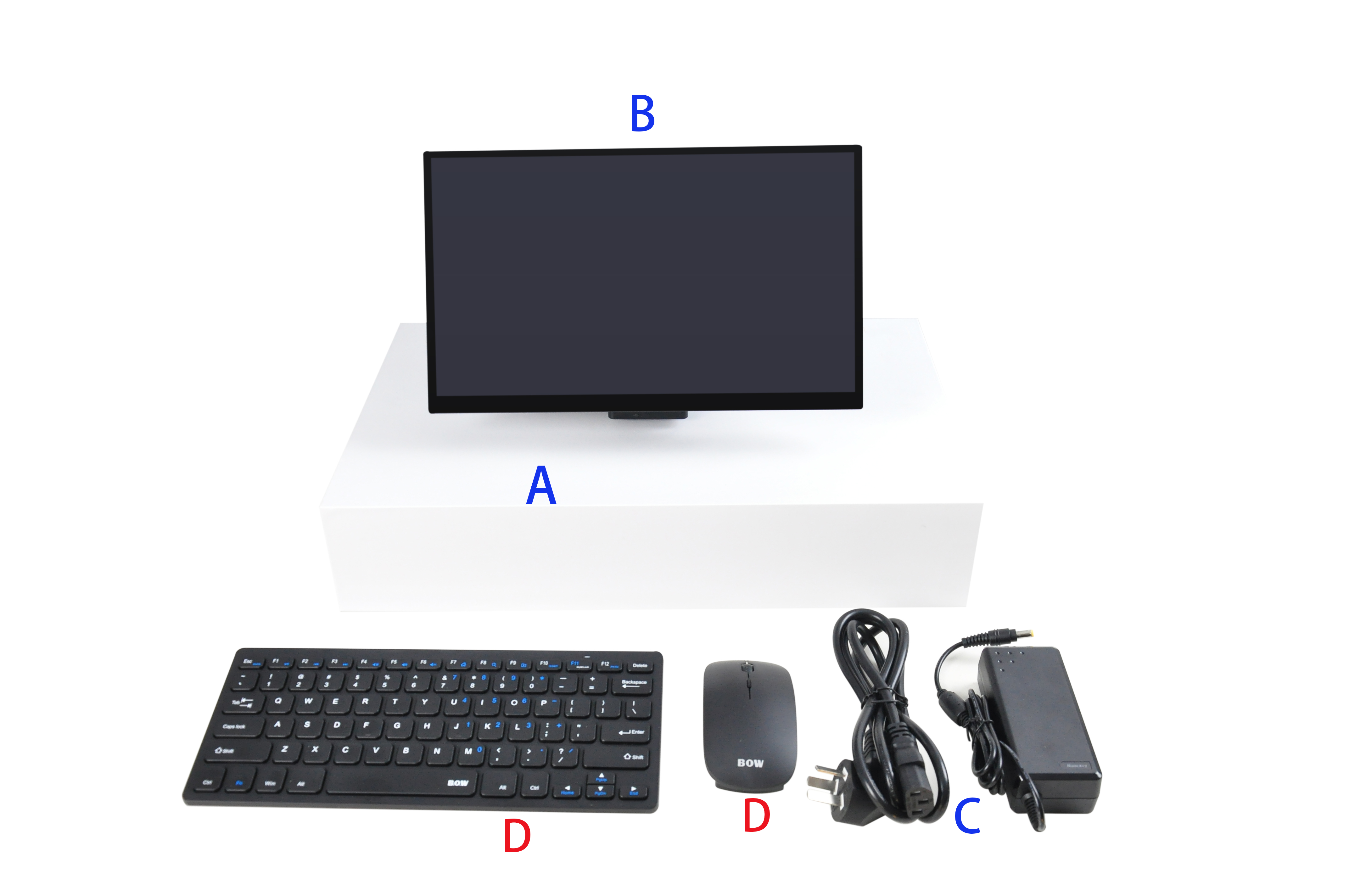

AIOCAMW 包装示意
