DSM711系列
产品介绍

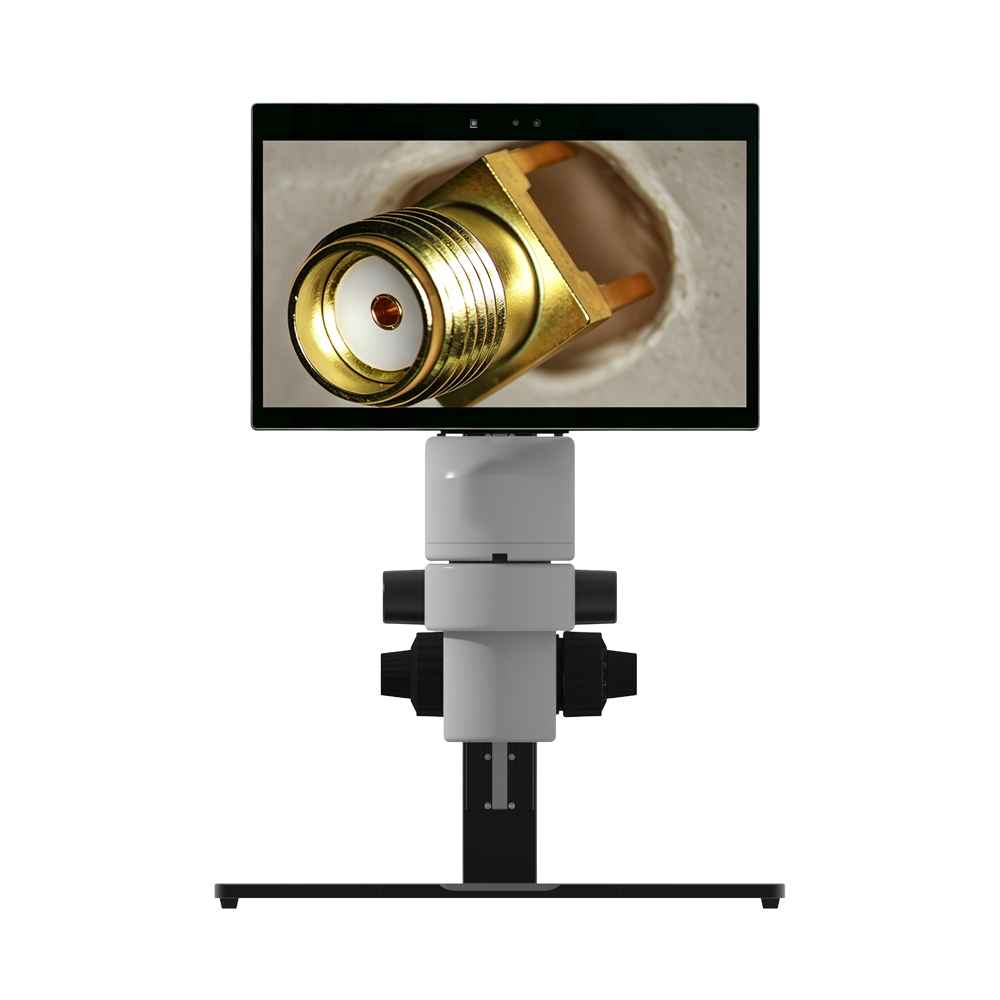

DSM711是图谱光电最新研发的一体化数字3D显微系统。DSM是Digital Stereo Microscope的缩写；711表示：内部开发平台编号为7，传感器规格编号为1，镜头规格编号为1；后续会开发更高性能平台，不同规格传感器和镜头的数字3D显微镜。整套系统集成4K 超高清成像模组，连续变倍光学镜体，光源，裸眼3D显示器与显微支架，实现光学成像、实时显示一体化集成设计。
该产品适用于微电子、工业质检、科研实验室等领域，支撑微小元器件装配、检修与性能测试；同时适配牙科、眼科，内窥医疗，临床医学等精细操作，助力于科研观测与现代化实操教学。
产品特点
- 搭载14 英寸4K裸眼3D显示器，支持3D/2D视频格式切换输出，支持4K/1080P分辨率切换输出
- 平行光路0.8X~5X连续变倍镜体，标准工作距离为186mm
- 支持3D图像或3D视频的录制，并支持本地预览与回放3D图片或视频
- 强大的ISP功能，锐化和降噪效果显著
- 内嵌XCamView软件提供丰富的图像处理功能
- 支持如下模块组合购买方式：整套；镜头+成像模组+显示器；镜头+成像模组；成像模组定制
各模块基本参数

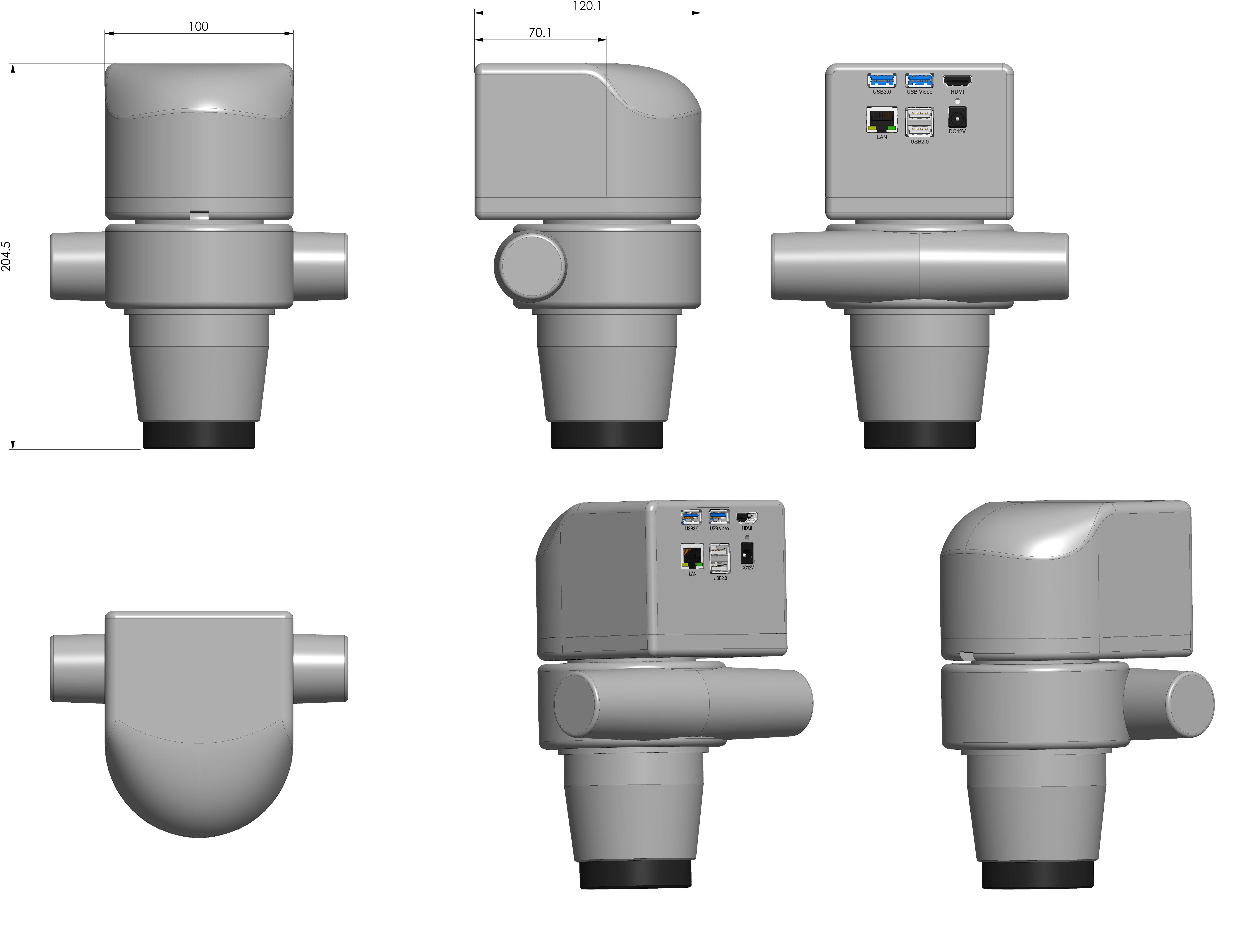

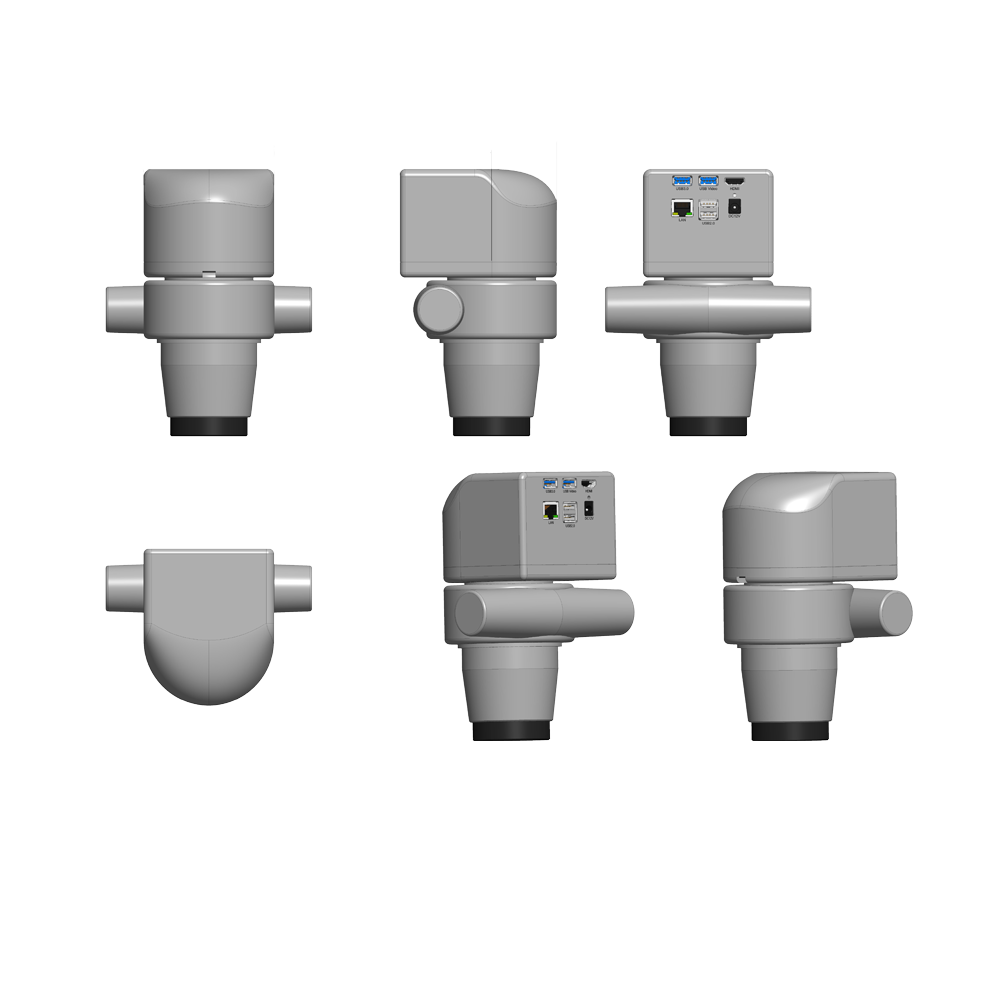

成像模组和镜头模块
| 模式 | 传感器型号与尺寸(mm) | 传感器个数 | 像素(μm) | G光灵敏度暗电流 | 传感器输出 (FPS/分辨率) |
曝光时间(ms) |
|---|---|---|---|---|---|---|
| 2D | IMX678(C) 1/1.8"(7.68x4.32) |
1 （左或右） |
2.0x2.0 | 3541mv with 1/30s 0.15mv with 1/30s |
60@3840*2160 | 0.019~1000 |
| 3D 1080P | IMX678(C) 1/1.8"(7.68x4.32) |
2 | 2.0x2.0 | 3541mv with 1/30s 0.15mv with 1/30s |
60@1920*1080 | 0.019~1000 |
| 3D 4K | IMX678(C) 1/1.8"(7.68x4.32) |
2 | 2.0x2.0 | 3541mv with 1/30s 0.15mv with 1/30s |
60@3840*2160 | 0.019~1000 |
| 模式 | HDMI2.0 (FPS/分辨率) |
Picture (分辨率) |
视频录制 (FPS/分辨率) |
|---|---|---|---|
| 2D | 60@3840*2160 60@1920*1080 |
3840*2160 | 60@3840*2160 60@1920*1080 60@1280*720 |
| 3D 1080P | 60@1920*1080 | 1920*1080 | 60@1920*1080 |
| 3D 4K | 30@3840*2160 | 3840*2160 | 30@3840*2160 |
镜头模块参数
| 变倍方式 | 物镜 | 光学总放大倍率 | 工作距离 | 最大视野(mm) | 最小视野(mm) |
|---|---|---|---|---|---|
| 0.8X~5X连续变倍 | 0.5X平场物镜 | 0.2-1.25X | 186mm | 37*21 | 6*3.2 |
裸眼3D显示器
| 参数 | 规格说明 |
|---|---|
| 屏幕尺寸 | 14英寸(可定制15.6英寸) |
| 2D分辨率 | 3840×2160（4K） |
| 3D单目分辨率 | 1920×2160 |
| 刷新率 | 60Hz |
| 3D方案 | 液晶柱状透光光栅 |
| 人眼追踪方案 | 结构光 |
| 最佳观看距离 | 45cm |
| 观看角度 | ±30° |
| 柱状透镜透过率 | 93%(typ) |
| 串扰率 | ＜2.5% |
| 响应时间 | 25(ms)(max:30) |
| 亮度 | 350 cd/m² |
| 对比度 | 1500:1 |
| 可视角度 | 178°/178° |
| 接口类型 | HDMI×1，Type-C 1.4 ×1，3.5mm音频输出 ×1 |
| 功率 | 典型功耗28W，待机功耗＜5W |
| 电源适配器 | 12V3A |

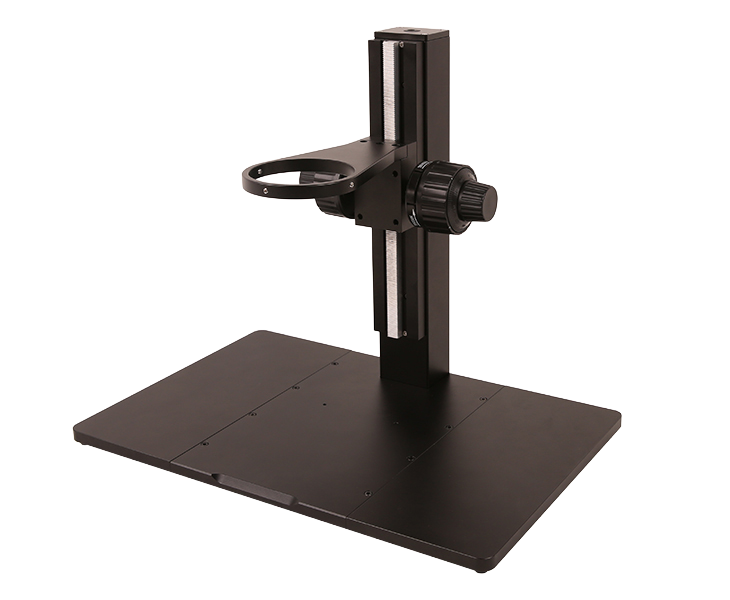

显微支架
| 支架型号 | 底板尺寸(mm) | 中心距(mm) | 微调精度(mm) | 粗微调(mm/圈) | 孔径 |
|---|---|---|---|---|---|
| TPS-600-CFA76 | 380x250x10 | 177 | 0.002 | 0.214 | 76mm |
注：客户可以自行选配孔径为76mm的支架

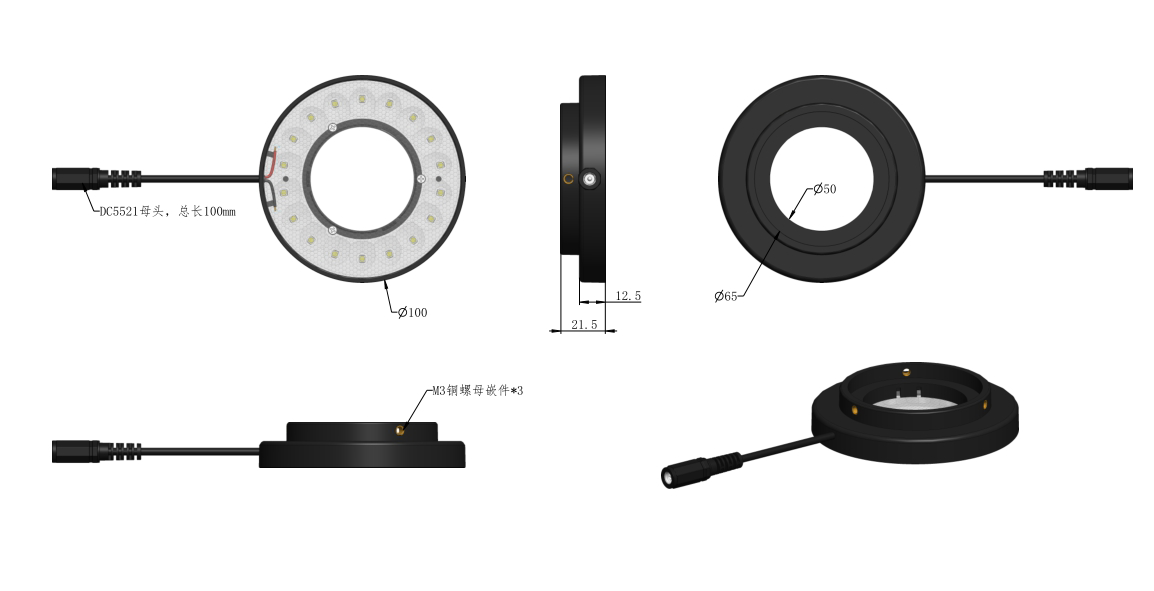

光源
| 光源型号 | 外径尺寸(mm) | 安装直径(mm) | 光源配置 | 照明范围（mm） |
|---|---|---|---|---|
| DRL-10065 | 100 | 65 | 18颗高亮LED + 匀光透镜 | 80-130 |
深度介绍
XCamView相机控制
通过USB鼠标实现对XCamView的操控
支持曝光时间/增益调节（自动/手动曝光），白平衡，锐化，3D 降噪，饱和度，Gamma，对比度，亮度，以及50HZ/60HZ防闪烁，彩转灰，暗部增强，清晰度增强，去紫边，亮度增强等功能
综合控制工具条
2D/3D切换，镜像/翻转，冻结，网格，浏览(包括图片浏览、录制视频回放)
核心优势
搭载14 英寸4K裸眼3D显示器，支持3D/2D视频格式切换输出，支持4K/1080P分辨率切换输出
平行光路0.8X~5X连续变倍镜体，标准工作距离为186mm
支持3D图像或3D视频的录制，并支持本地预览与回放3D图片或视频
强大的ISP功能，锐化和降噪效果显著
内嵌XCamView软件提供丰富的图像处理功能
支持如下模块组合购买方式：整套；镜头+成像模组+显示器；镜头+成像模组；成像模组定制
