PZM系列
产品介绍
PZM0840U系列是一款高性能便携式USB数码显微镜,集成5x连续变倍ZM0840镜头、USB相机和LED环形光源。无需额外电源,通过USB连接即可实现高清视频和图像采集。具有操作简便、便携性强等特点,适用于各类精密检测和研究应用。

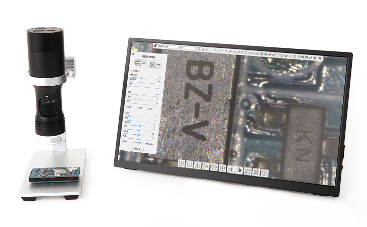

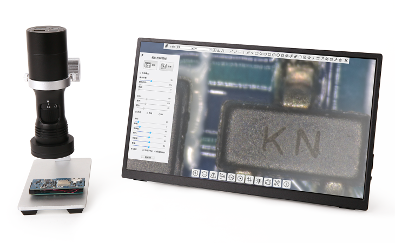

PZM0840H1080PA-EDRL系列是高性能便携式HDMI数码显微镜,集成ZM0840连续变倍镜头、1080P HDMI相机H1080PA和LED环形光源。提供两种型号:PZM0840H1080PA-EDRL配备内嵌式EDRL LED光源,PZM0840H1080PA-DRL则配备外接磁吸式DRL LED光源,照明范围更大更亮。无需电脑和额外电源,即可实现高清视频和图像采集,操作简便,适用于各类精密检测应用
手持连续变倍一体机 | HDMI/USB多接口 | 多终端适配
| 产品型号 | 传感器/尺寸 | 有效像素 | 输出分辨率 | 帧率（Hz） | 输出接口 | 镜头接口 | 存储支持 | 特色功能 |
|---|---|---|---|---|---|---|---|---|
| PZM0840H1080PA |
Sony IMX307(C)
1/2.8" (5.57×3.13mm)
|
2.9μm × 2.9μm | 2MP (1920×1080) | HDMI: 60fps@1920×1080 | HDMI USB3.0 | PZM0840连续变倍主体 | U盘 | 连续变倍0.8X-4.0X 便携式设计 HDMI直接输出 U盘存储 图像测量功能 视频录制 多语言支持 内置或外接LED照明 便携支架 |
| PZM0840U510A |
Sony IMX335(C)
1/2.8" (5.18×3.89mm)
|
2.0μm × 2.0μm | 5.1MP (2592×1944) | 26fps@2592×1944; 26fps@1280×960; 26fps@640×480 | USB2.0 | PZM0840连续变倍主体 | 电脑存储 | 连续变倍0.8X-4.0X 便携式设计 5.1MP高分辨率 USB2.0接口供电 8颗LED环形照明 Ultra-Fine颜色引擎 多平台SDK支持 便携支架系统 |

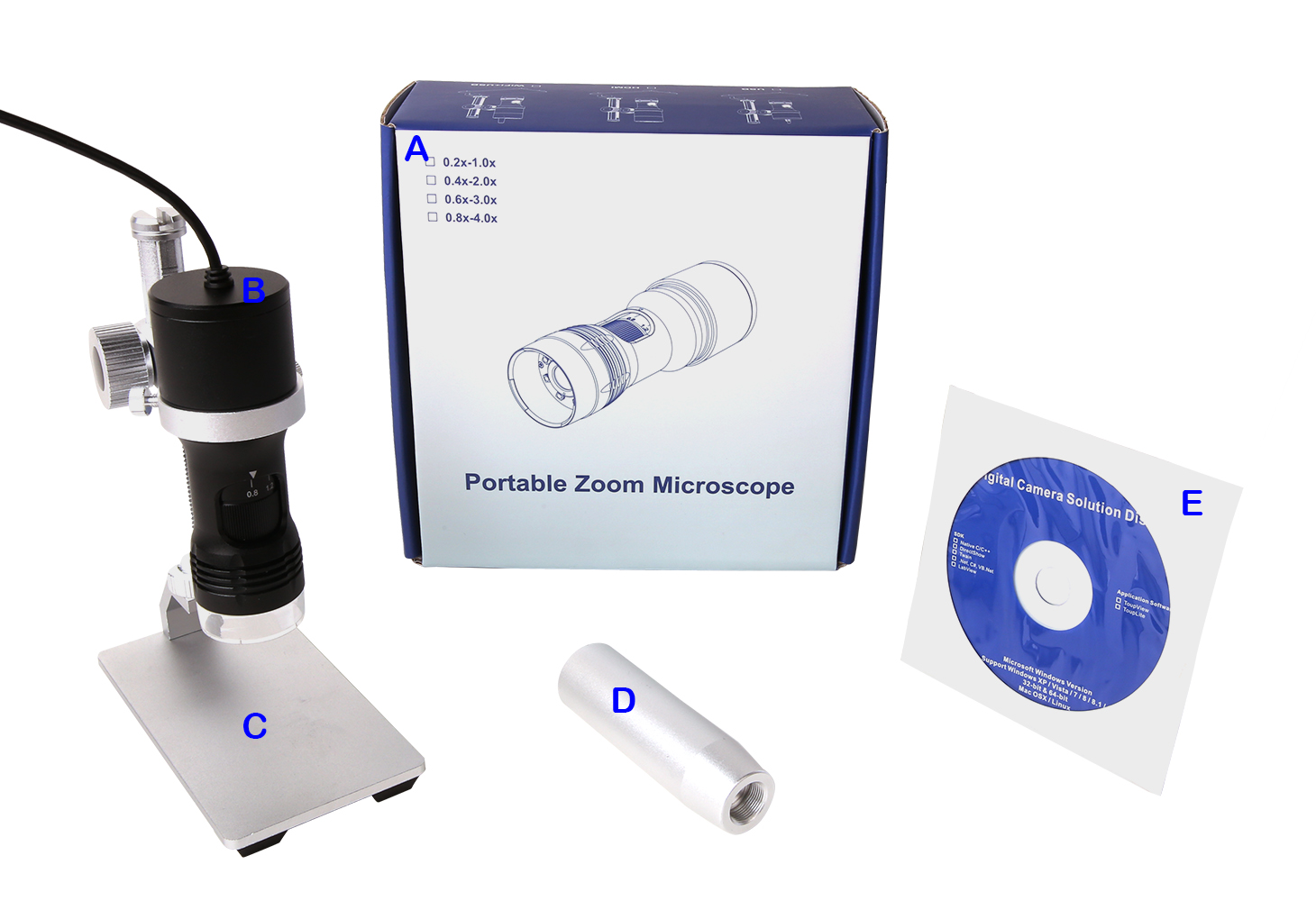

包装清单 #
产品标准配置及包装信息
- A 包装盒规格：22 cm × 22 cm × 9 cm（约 0.8 kg/盒）
- B PZM 系列便携式 USB 显微镜 ×1
- C 便携式显微镜支架 ×1
- D 支架延长杆（适配长工作距离辅助物镜）
- E 驱动与应用软件光盘（Ø12 cm）
可选附件
- F 其他辅助物镜（未示出）
- A 包装盒规格：22 cm × 22 cm × 9 cm（约 0.8 kg/盒）
- B 连续变倍 HDMI 接口数码显微一体机 ×1（PZM0840H1080PA-EDRL）
- C 便携式显微镜支架 ×1
- D 支架延长杆 ×1
- E 电源适配器 + 电源线
- F HDMI 连接线
- G USB 鼠标
可选附件
- H U 盘（选配）
- I 其他辅助物镜（未示出）
- A 包装盒规格：22 cm × 22 cm × 9 cm（约 0.8 kg/盒）
- B 连续变倍 HDMI 接口数码显微一体机 ×1（PZM0840H1080PA-DRL，磁吸式 LED 光源已安装）
- C 便携式显微镜支架 ×1
- D 支架延长杆 ×1
- E 电源适配器 + 电源线
- F HDMI 连接线
- G USB 鼠标
可选附件
- H U 盘（选配）
- I 其他辅助物镜（未示出）

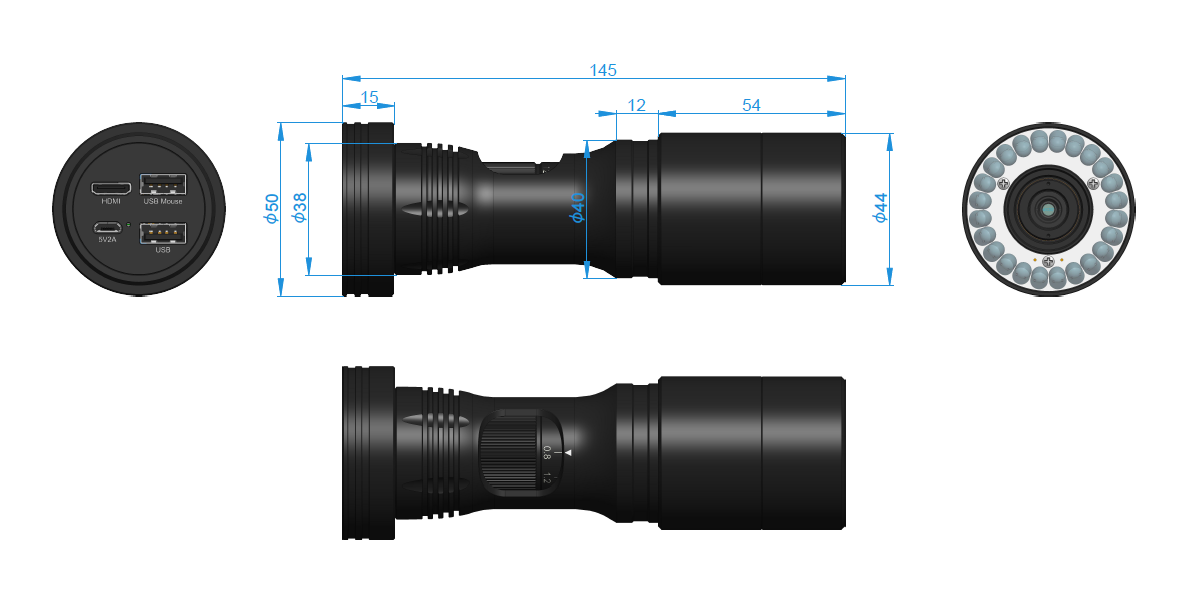

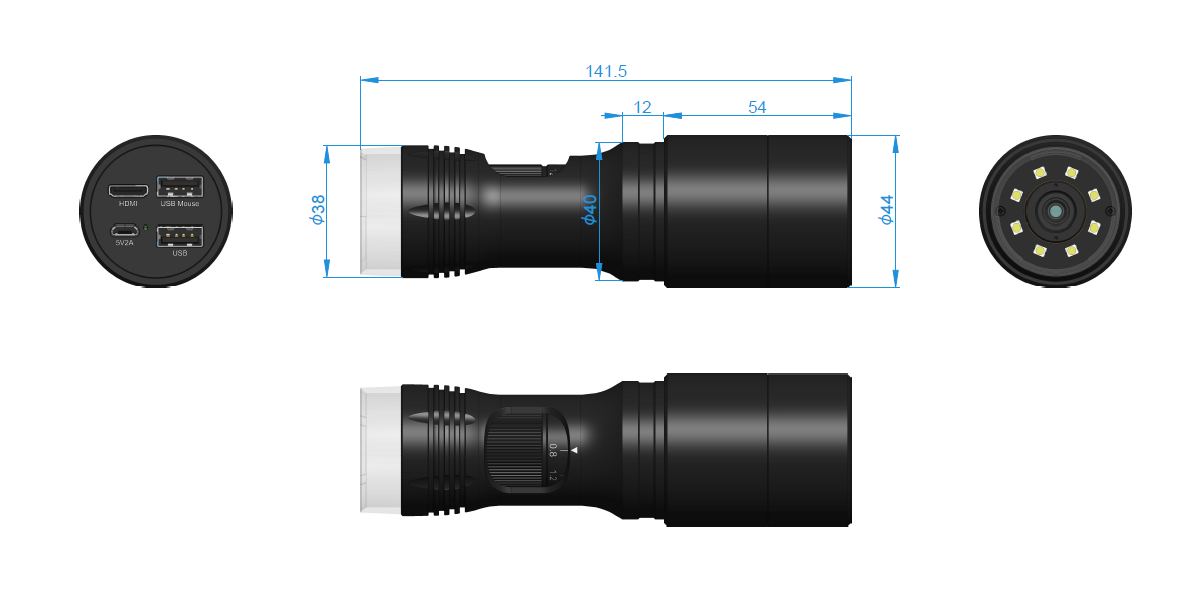

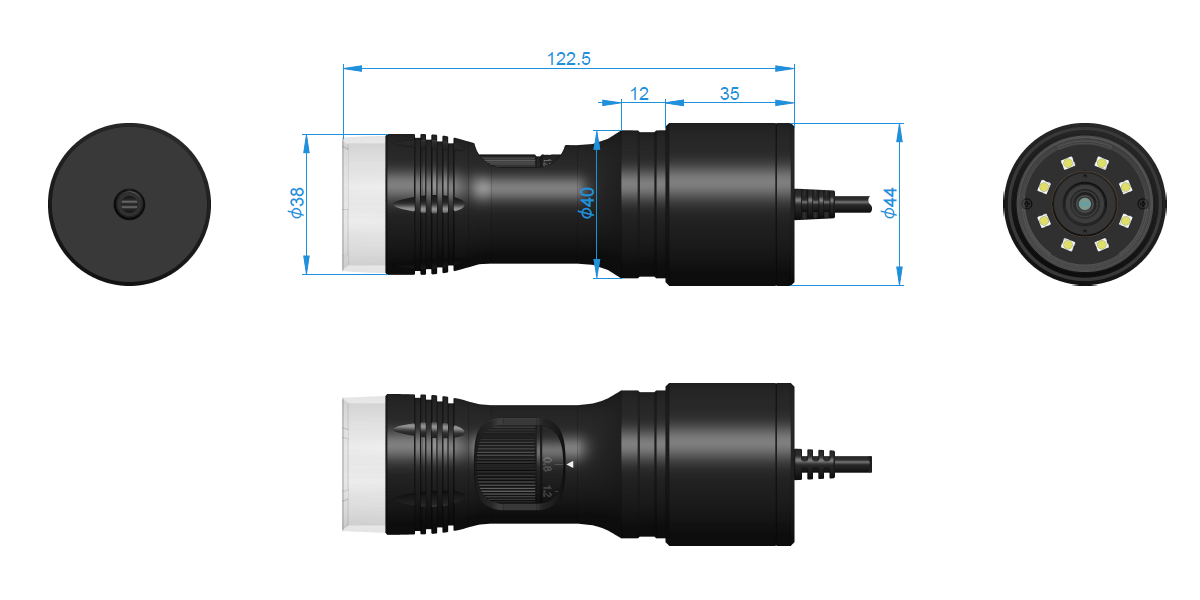

产品尺寸 #
不同机型的外形尺寸与主机示意
安装前请依据尺寸图确认支架孔位、附件兼容与接口方向；图片路径为占位示例，可按实际文件名替换。
PZM 系列一体化连续变倍显微成像系统 — 产品介绍
图谱光电 PZM 系列一体化显微成像系统 集 高性能连续变倍光学镜头、高清数字相机模块（HDMI/USB/Wi-Fi 多接口）以及可更换 LED 照明模块 于一体，面向 电子元件检测、半导体晶圆分析、精密组装检验、生物研究及工业在线检测 等多领域应用。
该系列涵盖 4K、1080P、USB 直连与 Wi-Fi 网络传输 等成像模式， 配备 0.7X–5.6X 连续变倍光学系统，开机即用，无需复杂选型与搭建，即可快速完成显微成像、观测与测量。
深度介绍
1 高度集成的一体化方案
- 集成 光学主体（连续变倍镜头）、高分辨率相机模块及 LED 环形/同轴照明系统，无需额外搭配即可直接投入使用。
- 支持 HDMI 4K/1080P 输出、USB3.0 高速采集与 Wi-Fi 无线传输，适应多样化实验和生产需求。
2 专业级光学性能
- 使用 0.7X–5.6X 连续变倍光学系统， 工作距离可达 37.5–160mm（依据辅助物镜），兼顾广视场和高放大倍率观测。
- 高数值孔径（NA）设计，中心与边缘成像锐利，景深表现优异。
3 多光源与配件支持
- 标配 可控 LED 环形光源，可根据检测对象需求替换 同轴光源或偏振光源，适应反射率高或纹理复杂样品。
- 支持标准 C-Mount 工业相机接口与辅助物镜扩展，可扩充系统功能。
4 即开即用的简易体验
- 机身后面板支持 HDMI1.4 视频输出、USB 直连与 Wi-Fi 无线数据传输， 灵活适应实验室、质检线和教学环境。
- 配套软件支持 亮度调节、拍摄、录像及测量功能，大幅简化操作。
核心优势
多接口高分辨率成像
支持 4K、1080P、USB、Wi-Fi 输出，满足实时显示和远程协作需求。
高集成度设计
光学镜头、相机与照明模块整合，降低系统搭建与调试成本。
适用范围广
覆盖 电子、半导体、光电、生物及工业质检 多场景。
卓越光学质量
宽视场、可扩展放大倍率、优异景深与清晰成像。
简化操作流程
即插即用设计，支持多光源切换与软件控制，提升实验与检测效率。
