SWIR335KMB-U200 短波红外相机
产品详情
| 规格参数 | |
| 型号 | SWIR335KMB-U200 |
| 传感器 | 国产 640x512 (CQDs) |
| 快门类型 | 全局快门 |
| 色彩类型 | 黑白 |
| 分辨率 | 0.33MP (640×512) |
| 传感器尺寸 | 9.60mm × 7.68mm |
| 传感器对角线 | 3/4" |
| 像素尺寸 | 15µm × 15µm |
| 波段响应范围 | 400–1700nm |
| 性能参数 | |
| 帧率 | 200fps@640x512 |
| 位深 | 12/14bit |
| 动态范围 | TBD |
| 灵敏度 | 40% |
| 接口参数 | |
| GPIO | 1路光耦隔离输入，1路光耦隔离输出 |
| 镜头接口 | C接口 |
| 数据接口 | USB3 |
| 电源供电 | DC12V供电 |
| 物理参数 | |

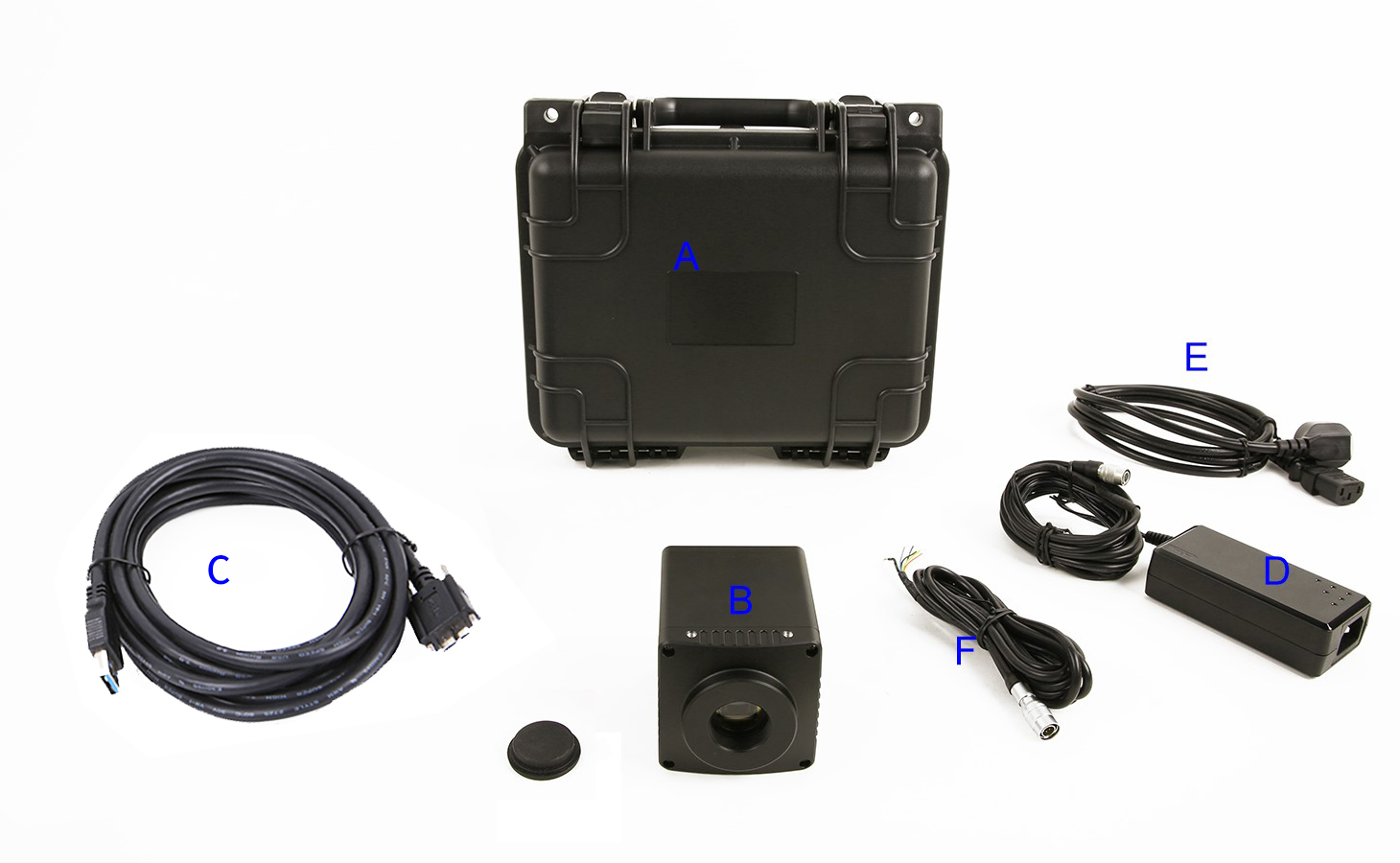

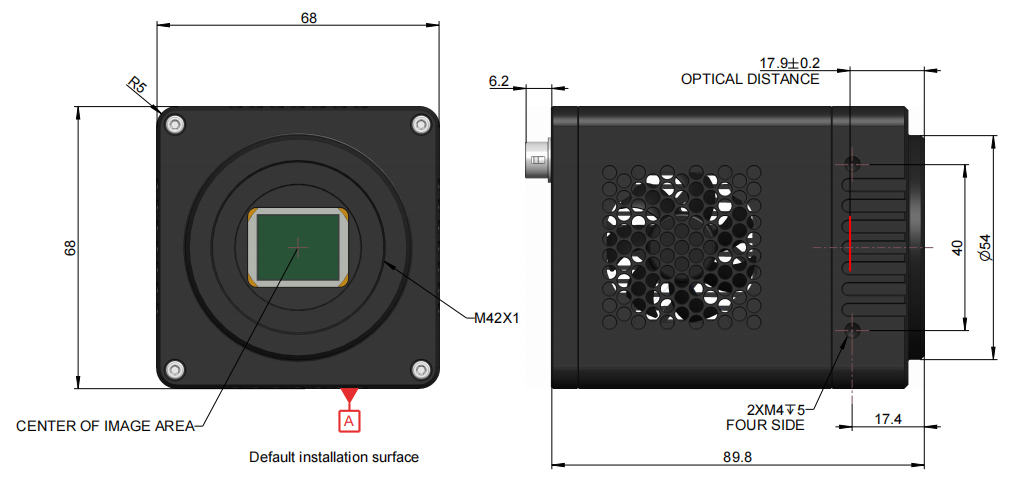

| 外形尺寸 | 68mm × 68mm × 90.3mm |
| 重量 | 485g |
| 环境参数 | |
| 工作温度 | -30°C ~ +60°C |
| 工作湿度 | 20%~80%（无冷凝） |
| 存储温度 | -40°C ~ +85°C |
| 存储湿度 | 20%~80%（无冷凝） |
| 其他参数 | |
| 操作系统 | Win32/WinRT/Linux/macOS/Android |
| 认证 | CE，FCC |
产品概述
SWIR335KMB-U200 是一款基于 国产 640x512 (CQDs) 高性能 CQDs 胶体量子点传感器的短波红外 (SWIR) 工业相机，具有以下特征：
- 宽光谱响应：覆盖可见光至 SWIR 波段，响应范围达 300–1700 nm
- 高分辨率成像：装配 0.33MP (640×512) 像素、15µm × 15µm 像元，最大帧率可达 200fps，支持 12/14bit 输出
- 全局快门设计：采用全局快门，高速动态场景下无图像撕裂
- 制冷控温：配有深度 TEC 制冷模块，可实现精准控温，显著提升弱光与长曝光成像能力
- 多接口支持：使用 USB3 连接，兼容 C接口 镜头，支持丰富的 I/O 接口
- 小型化设计：紧凑尺寸 (68mm × 68mm × 90.3mm)，重量约 485g，适合工业集成系统
- 全平台支持：广泛支持 Win32/WinRT/Linux/macOS/Android 等平台开发，提供 4Gb 内存、SDK、ToupView 软件，并符合 CE，FCC 认证
CQD量子点技术优势
革命性量子点技术

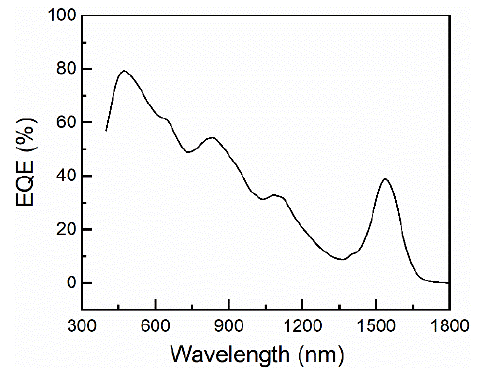

采用胶体量子点（CQDs）材料，相比传统 InGaAs 方案具备更高性价比、更宽光谱调谐能力和更环保的特性。通过调整量子点粒径可灵活定制光谱响应，实现 300-1700nm 甚至更宽波段覆盖。
性能参数
帧率
最高 200fps
分辨率
0.33MP (640×512)
动态范围
TBD
应用领域
- 机器视觉与工业检测
- 科学研究与材料分析
- 农业光谱遥感应用
- 半导体缺陷检测
- 安防监控与夜视
- 食品药品质量检验
产品总结
SWIR335KMB-U200 相机采用先进的 CQD 量子点技术，是工业与科研用户的理想选择。其卓越的成像性能、灵活的光谱调谐能力和 稳定的制冷系统 ，能够满足各种复杂应用环境的需求，推动 SWIR 成像技术从高端科研向更广泛的工业和消费级应用发展。
常见问题解答
了解更多关于CQD SWIR胶体量子点短波红外相机的专业知识
深入了解CQDs CMOS SWIR相机
CQDs CMOS图像传感器是一种采用胶体量子点（Colloidal Quantum Dots，简称CQDs）作为光敏材料，并与标准CMOS工艺深度集成的新型短波红外（SWIR）成像技术。相比传统的InGaAs方案，CQDs CMOS传感器具备高性价比、分辨率高、体积小巧、易于大规模量产和绿色环保等优势，推动SWIR成像从高端科研走向更广泛的工业、农业和消费级应用。
CQDs材料的吸收峰可通过调整量子点粒径灵活定制，单颗芯片即可覆盖约300–1700nm甚至拓展至2500nm的宽广波段。其量子效率、动态范围和信噪比不断提升，部分型号可实现室温低噪声成像，也可结合TEC制冷以适应高要求场景。
CQDs CMOS SWIR相机拥有标准光学接口和紧凑模组设计，便于系统集成和大批量应用，是工业检测、材料分析、半导体、农业分选、机器视觉、食品药品检测等领域的理想方案。
技术特点
CQDs CMOS SWIR技术的核心优势
宽光谱调谐能力
通过选择不同CQDs材料与粒径，可定制300–1700nm甚至更宽波段的灵敏响应，满足多样化应用需求。
高性价比
采用标准CMOS大规模制造，单机成本远低于InGaAs方案，适合批量集成和消费级应用。
高分辨率与小像元
支持高像素密度设计，画质细腻，便于发现微小缺陷和细节，提升检测精度。
室温/制冷双模式
支持常温低噪声成像，也可选配TEC制冷以满足高端场景需求，适应性强。
绿色环保
新一代CQDs材料（如Ag₂Te、InAs等）符合RoHS标准，满足全球市场绿色合规要求。
灵活易集成
体积小巧、功耗低，适用于嵌入式设备和多类智能终端系统，集成度高。
应用场景
CQDs CMOS SWIR相机的广泛应用领域
机器视觉与工业检测
应用于半导体缺陷检测、塑料/食品/药品分选、印刷检测等工业场景，提供高精度的质量控制解决方案。
复杂环境成像
在雾霾、烟尘等可见光受限场景下依然能获得清晰图像，提供优异的环境适应性能。
材料分选与科学分析
适合精细材料识别、科研实验、农业分选等高端场合，提供精准的光谱分析能力。
智能感知与消费电子
适合嵌入智能终端，扩展夜视、无创检测等新型应用，推动SWIR技术民用化。
