SWIR1302KMB-E0417-U200 短波红外相机
产品介绍
SWIR1302KMB-E0417-U200是一款1.3MP制冷短波红外工业相机，采用国产1280×1024 InGaAs CMOS传感器，覆盖400–1700nm光谱范围。相机支持200fps@1280×1024高速采集，14-bit ADC 与 512MByte缓存设计兼顾高通量与数据稳定性。配合40°C低于环境温度的制冷能力、M42镜头接口和USB3接口，适用于光谱分析、激光检测、半导体检测与科研成像等高灵敏度应用。
产品特点
- 400–1700nm宽光谱国产InGaAs CMOS传感器
- 1.3MP分辨率，1280×1024像素
- 1.5"靶面，15µm × 15µm大像元
- 200fps@1280×1024高速采集
- ≥70@1.55µm量子效率
- 14-bit ADC
- 40°C制冷温差（低于环境温度）
- USB3数据接口
- M42镜头接口
- 512MByte缓存
- Mono 8 / Mono 14 / Packet12输出格式
- Complete SDK development kit / ToupView
产品详情
| 规格参数 | |
| 型号 | SWIR1302KMB-E0417-U200 |
| 传感器 | China-made 1280×1024 sensor |
| 传感器类型 | InGaAs CMOS image sensor |
| 快门类型 | 全局快门 |
| 色彩类型 | 黑白 |
| 分辨率 | 1.3MP (1280×1024) |
| 传感器尺寸 | 1.5″ |
| 传感器对角线 | 1.5″ |
| 像素尺寸 | 15µm × 15µm |
| 波段响应范围 | 400–1700nm |
| 性能参数 | |
| 帧率 | 200fps@1280×1024 |
| ADC | 14-bit |
| 内存 | 512MByte |
| 量子效率 | ≥70@1.55µm |
| 转换增益 | 1µV/e- (LG), 16µV/e- (MG), 53.3µV/e- (HG) |
| 位深 | 14-bit |
| 动态范围 | 70.59dB (LG), 67.96dB (MG), 47.98dB (HG) *1 (for reference only) |
| 读出噪声 | 586.82e (LG), 35.05e (MG), 68.44e (HG) (for reference only) |
| 满井电荷 | 1.9Me- (LG), 118.75Ke- (MG), 33.75Ke- (HG) *1 |
| 最大信噪比 | 62.98dB (LG), 49.43dB (MG), 42.34dB (HG) (for reference only) |
| 灵敏度 | TBD |
| 曝光时间范围 | 16µs ~ 1s |
| 接口参数 | |
| GPIO | 1 optocoupler isolated input, 1 optocoupler isolated output, 2 non-isolated I/O ports |
| 镜头接口 | M42 |
| 数据接口 | USB3 |
| 数据格式 | Mono 8 / Mono 14 / Packet12 |
| 电源供电 | DC12V power supply |
| 制冷温差 | 40°C below ambient temperature |
| 功耗 | TBD |
| 物理参数 | |
| 外形尺寸 | 68mm×68mm×89.8mm |
| 重量 | 485g |
| 环境参数 | |
| 工作温度 | Working temperature -30 ~ 60℃ |
| 工作湿度 | 20% - 80%, non-condensing |
| 存储温度 | storage temperature -40 ~ 85℃ |
| 存储湿度 | 20% - 80%, non-condensing |
| 其他参数 | |
| 操作系统 | TBD |
| 软件 | Complete SDK development kit / ToupView |
| 认证 | TBD |
产品概述
SWIR1302KMB-E0417-U200 是一款基于 China-made 1280×1024 sensor 高性能 InGaAs CMOS 传感器的短波红外 (SWIR) 工业相机，具有以下特征：
- 宽光谱响应：覆盖可见光至 SWIR 波段，响应范围达 400–1700nm
- 高分辨率成像：装配 1.3MP (1280×1024) 像素、15µm × 15µm 像元，最大帧率可达 200fps@1280×1024，支持 14-bit 输出
- 全局快门设计：采用全局快门，高速动态场景下无图像撕裂
- 制冷控温：配有 TE 制冷模块，制冷温差可达 40°C below ambient temperature，保证长时间采集的成像稳定性
- 多接口支持：使用 USB3 连接，兼容 M42 镜头，支持 ROI、触发输入/输出与 binning 控制
- 小型化设计：紧凑尺寸 (68mm×68mm×89.8mm)，重量约 485g，适合工业集成系统
- 全平台支持：广泛支持 TBD 等平台开发，提供 SDK、ToupView 软件，并符合 TBD 认证
性能
帧率
最高 200fps@1280×1024
分辨率
1.3MP (1280×1024)
动态范围
70.59dB (LG), 67.96dB (MG), 47.98dB (HG) *1 (for reference only)
产品总结
SWIR1302KMB-E0417-U200 相机是工业与科研用户的理想选择，其卓越的成像性能、稳定的温控系统和灵活的集成方式，能够满足各种复杂应用环境的需求。

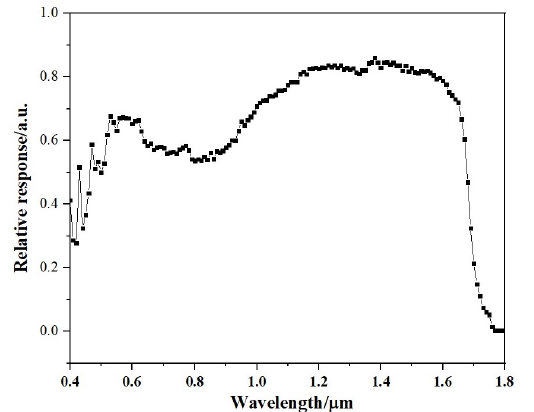

量子效率曲线 #
400–2500 nm SenSWIR 全波段典型量子效率响应
包装清单 #
当前型号 SWIR1302KMB-E0417-U200 对应包装清单（USB3 制冷）
- A 外箱（未在图中展示）外包装纸箱尺寸：L：28.2 cm W：25.2 cm H：16.7 cm
- B 3-A 仪器安全盒：L：28.0 cm W：23.0 cm H：15.5 cm（1 pcs，≈2.8 kg/盒）
- C 400–2500 系列 USB3 制冷相机（C 接口，深度 TEC 制冷）
- D 12 V / 3 A 电源适配器 + 匹配电源线（国/美/欧/英标）
- E USB3.0 A-to-B 高速数据线（1.5 m）
- F 外触发 / IO 控制线 ×1
产品尺寸 #
当前型号 SWIR1302KMB-E0417-U200 对应外形尺寸（USB3 接口）
常见问题解答
了解更多关于SWIR短波红外相机的专业知识
深入了解SWIR相机
短波红外（SWIR）相机、核心与传感器，是先进成像系统的重要组成部分。SWIR技术覆盖900~1700纳米波段，具备在恶劣环境下出色的穿透能力，例如可穿透雾、烟、尘等，实现极限条件下的清晰成像。
SWIR相机主要依赖短波红外光的反射，与可见光波段相似，补充了热成像相机（LWIR）无法覆盖的应用范围，实现更完整的成像解决方案。它们体积小、集成灵活，便于在多种工业和商业系统中应用。
SWIR相机的高分辨率与高灵敏度可满足精密检测与高要求应用，能够探测样品中的微小变化与异常，非常适合质量控制和缺陷检测。部分型号支持制冷，进一步保证了在高温或高噪声环境下的成像品质。
为了降低系统成本、提升集成效率，现代SWIR相机普遍采用标准光学接口和紧凑设计，适应更广泛的应用需求。随着成像市场和技术的不断发展，SWIR相机凭借其独特优势，已成为多行业高端成像和感知的关键技术之一。
