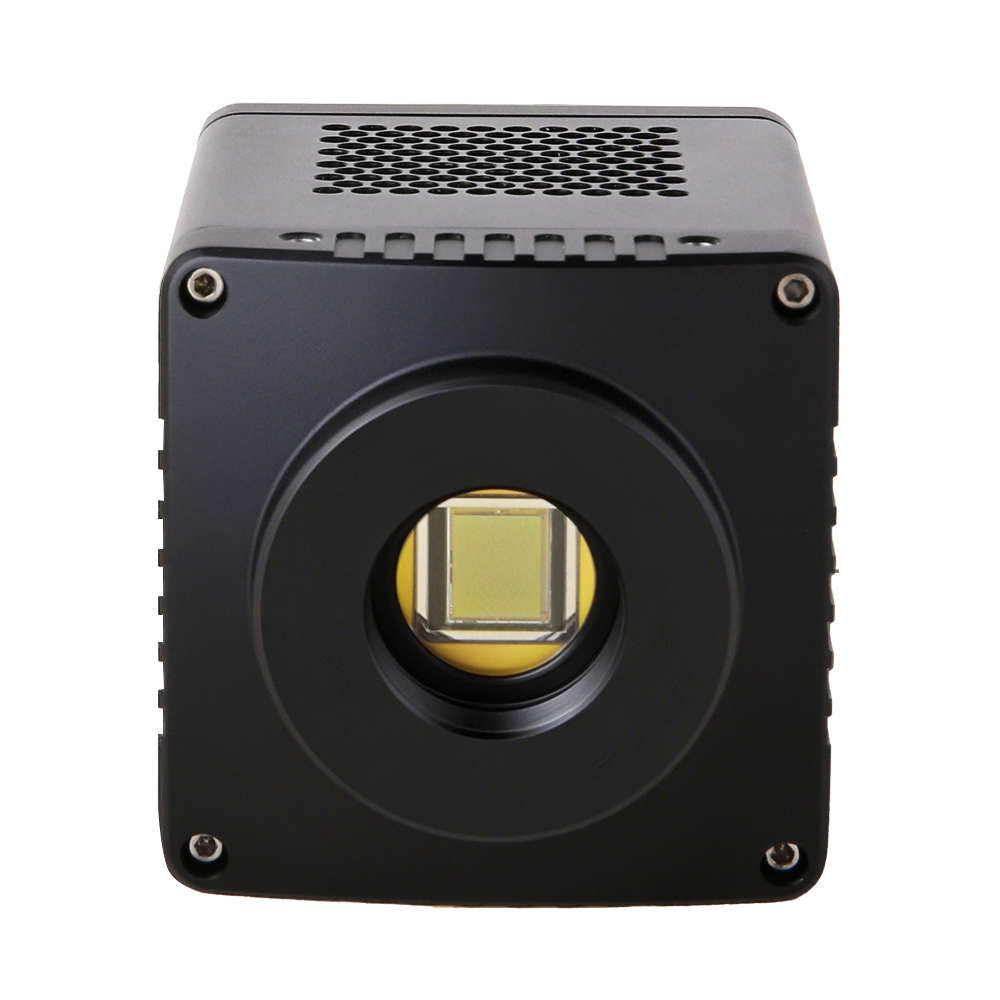

SWIR333KMB-E1222-U270 短波红外相机
产品介绍
SWIR333KMB-E1222-U270采用特殊波长拓展InGaAs传感器，实现1200-2200nm深红外波段响应，70%@1900nm量子效率。240fps帧率满足实时成像需求，深度TEC制冷确保低暗电流<25fA。专为水分检测、塑料分选、矿物分析、环境监测等深红外应用优化设计。
产品特点
- 1200-2200nm深红外InGaAs传感器
- 0.33MP分辨率，640×512像素
- 深度TEC制冷，温差40°C
- 15µm像元尺寸
- 240fps@640×512帧率
- 70%@1900nm量子效率
- 超低暗电流<25fA@18°C
- USB3.0高速接口
- 8/12/14-bit可选
- 全局快门技术
- 1.44Me-满井电荷(LG)
- 512MB DDR3缓存
- 完整SDK开发包
- 支持固件升级
产品详情
| 规格参数 | |
| 型号 | SWIR333KMB-E1222-U270 |
| 传感器 | 国产 640x512 (InGaAs) |
| 快门类型 | 全局快门 |
| 色彩类型 | 黑白 |
| 分辨率 | 0.33MP (640×512) |
| 传感器尺寸 | 9.60mm × 7.68mm |
| 传感器对角线 | 0.8" (12.29mm) |
| 像素尺寸 | 15µm × 15µm |
| 波段响应范围 | 1200–2200nm |
| 性能参数 | |
| 帧率 | 270fps@640x512 |
| 位深 | 8/12/14bit |
| 动态范围 | TBD |
| 灵敏度 | TBD |
| 接口参数 | |
| GPIO | 1路光耦隔离输入，1路光耦隔离输出 |
| 镜头接口 | C接口 |
| 数据接口 | USB3 |
| 电源供电 | DC12V供电 |
| 物理参数 | |
| 外形尺寸 | 68mm × 68mm × 90.3mm |
| 重量 | 485g |
| 环境参数 | |
| 工作温度 | -30°C ~ +60°C |
| 工作湿度 | 20%~80%（无冷凝） |
| 存储温度 | -40°C ~ +85°C |
| 存储湿度 | 20%~80%（无冷凝） |
| 其他参数 | |
| 操作系统 | Win32/WinRT/Linux/macOS/Android |
| 认证 | CE，FCC |
产品概述
SWIR333KMB-E1222-U270 是一款基于 国产 640x512 (InGaAs) 高性能 InGaAs CMOS 传感器的短波红外 (SWIR) 工业相机，具有以下特征：
- 宽光谱响应：覆盖可见光至 SWIR 波段，响应范围达 400–1700 nm
- 高分辨率成像：装配 0.33MP (640×512) 像素、15µm × 15µm 像元，最大帧率可达 270fps@640x512，支持 8/12/14bit 输出
- 全局快门设计：采用全局快门，高速动态场景下无图像撕裂
- 多接口支持：使用 USB3 连接，兼容 C接口 镜头，支持 ROI、触发输入/输出与 binning 控制
- 小型化设计：紧凑尺寸 (68mm × 68mm × 90.3mm)，重量约 485g，适合工业集成系统
- 全平台支持：广泛支持 Win32/WinRT/Linux/macOS/Android 等平台开发，提供 SDK、ToupView 软件，并符合 CE，FCC 认证
性能
帧率
最高 270fps@640x512
分辨率
0.33MP (640×512)
动态范围
TBD
产品总结
SWIR333KMB-E1222-U270 相机是工业与科研用户的理想选择，其卓越的成像性能、稳定的温控系统和灵活的集成方式，能够满足各种复杂应用环境的需求。
量子效率曲线 #
400–2500 nm SenSWIR 全波段典型量子效率响应
包装清单 #
400–2500 nm 系列（USB3 / CameraLink · 深度制冷）标准配置与装箱信息
- A 外箱（未在图中展示）外包装纸箱尺寸：L：28.2 cm W：25.2 cm H：16.7 cm
- B 3-A 仪器安全盒：L：28.0 cm W：23.0 cm H：15.5 cm（1 pcs，≈2.8 kg/盒）
- C 400–2500 系列 USB3 制冷相机（C 接口，深度 TEC 制冷）
- D 12 V / 3 A 电源适配器 + 匹配电源线（国/美/欧/英标）
- E USB3.0 A-to-B 高速数据线（1.5 m）
- F 外触发 / IO 控制线 ×1
- A 3-A 仪器安全盒：L：28.0 cm W：23.0 cm H：15.5 cm（1 pcs，≈2.8 kg/盒）
- B 400–2500 系列 CameraLink Full 制冷相机（C 接口，深度 TEC 制冷）
- C CameraLink 线缆 ×2
- D 12 V / 3 A 6-PIN 航插电源适配器
- E 电源线
- F 外触发 / IO 控制线 ×1
注：不随箱附带采集卡；CLView（基于 Dalsa 采集卡）与 SDK 请至下载中心获取。
产品尺寸 #
USB3 / CameraLink 制冷机型外形尺寸图（C 接口）
常见问题解答
了解更多关于SWIR短波红外相机的专业知识
深入了解SWIR相机
短波红外（SWIR）相机、核心与传感器，是先进成像系统的重要组成部分。SWIR技术覆盖900~1700纳米波段，具备在恶劣环境下出色的穿透能力，例如可穿透雾、烟、尘等，实现极限条件下的清晰成像。
SWIR相机主要依赖短波红外光的反射，与可见光波段相似，补充了热成像相机（LWIR）无法覆盖的应用范围，实现更完整的成像解决方案。它们体积小、集成灵活，便于在多种工业和商业系统中应用。
SWIR相机的高分辨率与高灵敏度可满足精密检测与高要求应用，能够探测样品中的微小变化与异常，非常适合质量控制和缺陷检测。部分型号支持制冷，进一步保证了在高温或高噪声环境下的成像品质。
为了降低系统成本、提升集成效率，现代SWIR相机普遍采用标准光学接口和紧凑设计，适应更广泛的应用需求。随着成像市场和技术的不断发展，SWIR相机凭借其独特优势，已成为多行业高端成像和感知的关键技术之一。
