产品详情
| 规格参数 | |
| 型号 | SWIR5000KMB-UMV |
| 传感器 | Sony IMX992-AABJ-C (InGaAs) |
| 快门类型 | 全局快门 |
| 色彩类型 | 黑白 |
| 分辨率 | 5.0MP (2560×2048) |
| 传感器尺寸 | 8.94mm × 7.09mm |
| 传感器对角线 | 0.7" (11.41mm) |
| 像素尺寸 | 3.45µm × 3.45µm |
| 波段响应范围 | 400–1700nm |
| 性能参数 | |
| 帧率 | 61.9fps@2560x2048; 135.7fps@1280x1024 |
| 位深 | 8/12bit |
| 动态范围 | 51.36dB (HCG); 51.47dB (LCG) |
| 灵敏度 | TBD |
| 接口参数 | |
| GPIO | 1路光耦隔离输入，1路光耦隔离输出，1路非隔离输入输出口 |
| 镜头接口 | C接口 |
| 数据接口 | USB3 |
| 电源供电 | USB3接口供电 |
| 物理参数 | |
| 外形尺寸 | 33mm × 33mm × 38mm |
| 重量 | 70g |
| 环境参数 | |
| 工作温度 | -20°C ~ +60°C |
| 工作湿度 | 20%~80%（无冷凝） |
| 存储温度 | -40°C ~ +85°C |
| 存储湿度 | 20%~80%（无冷凝） |
| 其他参数 | |
| 操作系统 | Win32/WinRT/Linux/macOS/Android |
| 认证 | CE，FCC |
产品概述
SWIR5000KMB-UMV 是一款基于 Sony IMX992-AABJ-C (InGaAs) 高性能 InGaAs CMOS 传感器的短波红外 (SWIR) 工业相机，具有以下特征：
- 宽光谱响应：覆盖可见光至 SWIR 波段，响应范围达 400–1700 nm
- 高分辨率成像：装配 5.0MP (2560×2048) 像素、3.45µm × 3.45µm 像元，最大帧率可达 61.9fps@2560x2048，支持 8/12bit 输出
- 全局快门设计：采用全局快门，高速动态场景下无图像撕裂
- 多接口支持：使用 USB3 连接，兼容 C接口 镜头，支持 ROI、触发输入/输出与 binning 控制
- 小型化设计：紧凑尺寸 (33mm × 33mm × 38mm)，重量约 70g，适合工业集成系统
- 全平台支持：广泛支持 Win32/WinRT/Linux/macOS/Android 等平台开发，提供 SDK、ToupView 软件，并符合 CE，FCC 认证
性能
帧率
最高 61.9fps@2560x2048
分辨率
5.0MP (2560×2048)
动态范围
51.36dB (HCG); 51.47dB (LCG)
产品总结
SWIR5000KMB-UMV 相机是工业与科研用户的理想选择，其卓越的成像性能、稳定的温控系统和灵活的集成方式，能够满足各种复杂应用环境的需求。

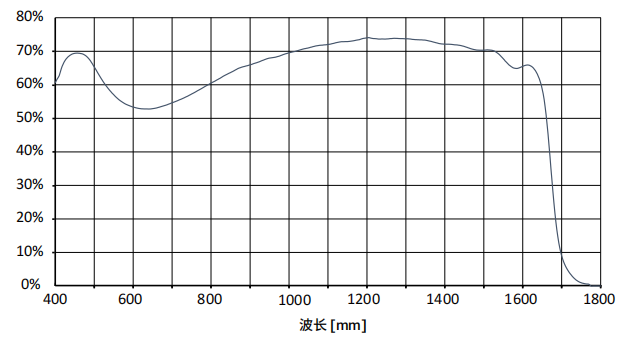

量子效率曲线 #
IMX992 SenSWIR 400–1700 nm 典型量子效率响应
包装清单 #
产品标准配置及包装信息
- A 外箱（未在图中展示）外包装纸箱尺寸：L：28.2cm W：25.2cm H：16.7cm
- B 3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
- C SWIR 400–1700 系列 USB 制冷相机
- D 电源线（国标/美标/欧标/英标，D1/D2/D3/D4，未在图中展示）
- E 电源适配器：输入 AC 100–240V 50/60Hz；输出 DC 12V 3A
- F 高速 USB3 A公到B公镀金头数据线（1.5m）
- G 外触发控制线一根
- H U盘（内含驱动及应用软件）
- A 外箱（未在图中展示）外包装纸箱尺寸：L：28.2cm W：25.2cm H：16.7cm
- B 3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
- C SWIR 400–1700 系列 GigE 制冷相机
- D 电源线（国标/美标/欧标/英标，D1/D2/D3/D4，未在图中展示）
- E 电源适配器：输入 AC 100–240V 50/60Hz；输出 DC 12V 3A
- F 外触发控制线一根
- G 网线：G1 3m / G2 5m / G3 10m（G4 50m 未在图中展示）
- H U盘（内含驱动及应用软件）
- A 外箱（未在图中展示）外包装纸箱尺寸：L：28.2cm W：25.2cm H：16.7cm
- B 3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
- C SWIR 400–1700 系列 CoaXPress 制冷相机
- D 电源线（国标/美标/欧标/英标，D1/D2/D3/D4，未在图中展示）
- E 电源适配器：输入 AC 100–240V 50/60Hz；输出 DC 12V 3A
- F CoaXPress 线一根
- G 外触发控制线一根
- H U盘（内含驱动及应用软件）
- A 3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
- B SWIR 400–1700 系列 CL 制冷相机
- C CameraLink 线 2 根
- D 12V/3A 6PIN 航插电源适配器
- E 电源线
- F 外触发控制线一根
- A 外箱（未在图中展示）外包装纸箱尺寸：L：28.2cm W：25.2cm H：16.7cm
- B 3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
- C SWIR 400–1700 系列 USB 非制冷相机
- D 高速 USB3 A公到B公镀金头数据线（1.5m）
- E 外触发控制线一根
- F U盘（内含驱动及应用软件）
产品尺寸 #
不同接口和制冷类型的外形尺寸图
IMX993 / IMX992 / IMX991 / IMX990 传感器差异对比
400–1700 nm SenSWIR 家族关键参数概览（本页机型：IMX992）
本页产品基于 IMX992（5MP，3.45 µm）：强调高分辨率与高动态范围；下表提供与 IMX993（3MP）、IMX990（1.3MP）、IMX991（VGA）之对比，便于选型。
| 传感器 | 分辨率 | 像元尺寸 | 光谱范围 | 全分辨率典型帧率（按接口） | 位深 | 动态范围（典型） | 可选接口 |
|---|---|---|---|---|---|---|---|
| IMX992 当前机型 | 5.0MP（2560×2048） | 3.45 µm | 400–1700 nm |
USB3：61.9 fps；10GigE：145 fps； CoaXPress：131 fps；CameraLink：124 fps |
最高 12-bit（部分 8/10/12-bit 可选） | ≈51.36/51.47 dB（HCG/LCG） | USB3 / 10GigE / CoaXPress / CameraLink / GigE |
| IMX993 | 3.0MP（2048×1536） | 3.45 µm | 400–1700 nm |
USB3：93 fps；10GigE：220 fps； CoaXPress：173 fps；CameraLink：150 fps |
最高 12-bit（部分 8/10/12-bit 可选） | ≈51.36/51.47 dB（HCG/LCG） | USB3 / 10GigE / CoaXPress / CameraLink / GigE |
| IMX990 | 1.3MP（1280×1024） | 5.0 µm | 400–1700 nm |
USB3：200 fps；GigE：90 fps； CoaXPress：134 fps；CameraLink：183 fps |
8/12-bit | ≈58.7 dB | USB3 / GigE / CoaXPress / CameraLink |
| IMX991 | 0.33MP（640×512） | 5.0 µm | 400–1700 nm |
USB3：400 fps；GigE：257.8 fps； CoaXPress：≈258 fps（656×520）；CameraLink：350 fps |
8/12-bit | ≈59.6–59.7 dB | USB3 / GigE / CoaXPress / CameraLink |
常见问题解答
了解更多关于SWIR短波红外相机的专业知识
深入了解SWIR相机
短波红外（SWIR）相机、核心与传感器，是先进成像系统的重要组成部分。SWIR技术覆盖900~1700纳米波段，具备在恶劣环境下出色的穿透能力，例如可穿透雾、烟、尘等，实现极限条件下的清晰成像。
SWIR相机主要依赖短波红外光的反射，与可见光波段相似，补充了热成像相机（LWIR）无法覆盖的应用范围，实现更完整的成像解决方案。它们体积小、集成灵活，便于在多种工业和商业系统中应用。
SWIR相机的高分辨率与高灵敏度可满足精密检测与高要求应用，能够探测样品中的微小变化与异常，非常适合质量控制和缺陷检测。部分型号支持制冷，进一步保证了在高温或高噪声环境下的成像品质。
为了降低系统成本、提升集成效率，现代SWIR相机普遍采用标准光学接口和紧凑设计，适应更广泛的应用需求。随着成像市场和技术的不断发展，SWIR相机凭借其独特优势，已成为多行业高端成像和感知的关键技术之一。
