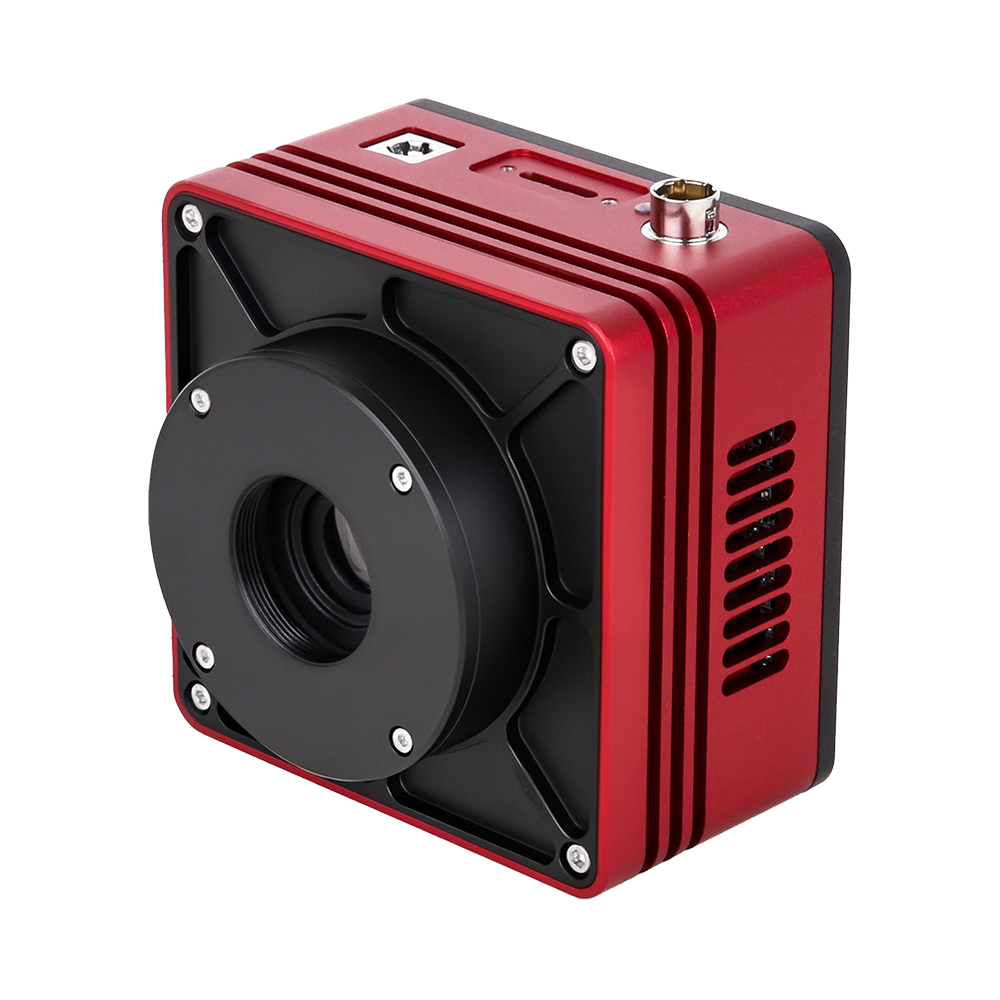

400-1700nm IMX993 3MP InGaAs系列短波红外相机
产品介绍
Sony IMX993 SenSWIR InGaAs 传感器具备 2048×1536 分辨率与 3.45 µm 像元尺寸，覆盖 400–1700 nm 光谱范围，支持 USB3、10GigE、CoaXPress、CameraLink、GigE 等接口，可选制冷或非制冷方案，兼顾高速与高画质。
产品特点
- Sony IMX993 SenSWIR InGaAs 传感器，3.45 µm
- 400–1700 nm 光谱覆盖
- USB3 / 10GigE / CoaXPress / CameraLink / GigE 多接口

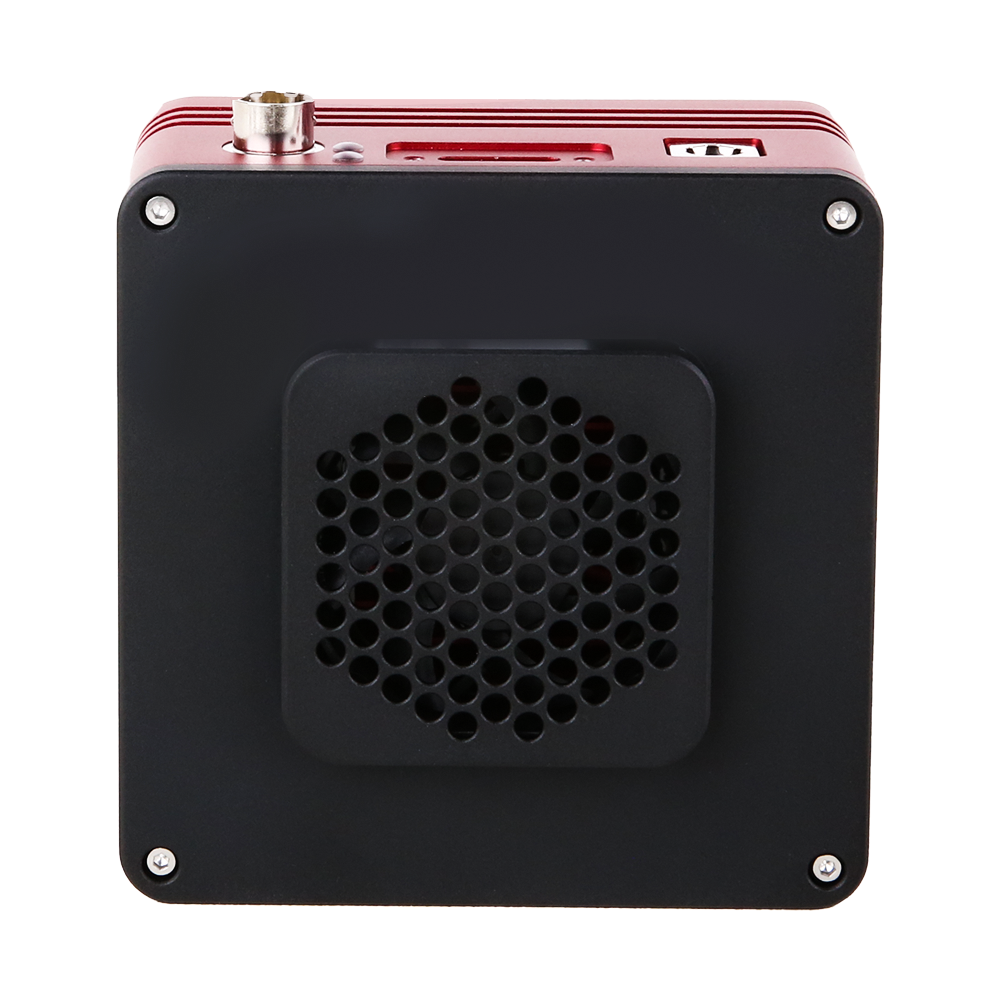

- 深度制冷与非制冷可选
- 全局快门，高速采集
- 12-bit 位深（部分 8/10/12-bit 可选）
- 硬件 ROI、外部触发
- 512MB 缓存（视型号）
- CE / FCC 认证，多平台 SDK
产品型号
SWIR系列|Sony IMX993 3MP 400–1700 nm 短波红外相机
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 快门方式 | 帧率 | 数据接口 | 动态范围 | 操作 |
|---|---|---|---|---|---|---|---|---|
| SWIR3000KMA |
Sony IMX993-AABA-C (InGaAs)
0.6" (8.84mm) | 7.07mm × 5.3mm
|
3.0MP (2048×1536) | 3.45µm × 3.45µm | 全局快门 |
93fps@2048x1536
176fps@1024x768
|
USB3 |
51.36dB (HCG); 51.47dB (LCG)
|
查看详情 |
| SWIR3000KMA-10G |
Sony IMX993-AABA-C (InGaAs)
0.6" (8.84mm) | 7.07mm × 5.3mm
|
3.0MP (2048×1536) | 3.45µm × 3.45µm | 全局快门 |
220fps@2048x1536
415fps@1024x768
|
10GigE |
51.36dB (HCG); 51.47dB (LCG)
|
查看详情 |

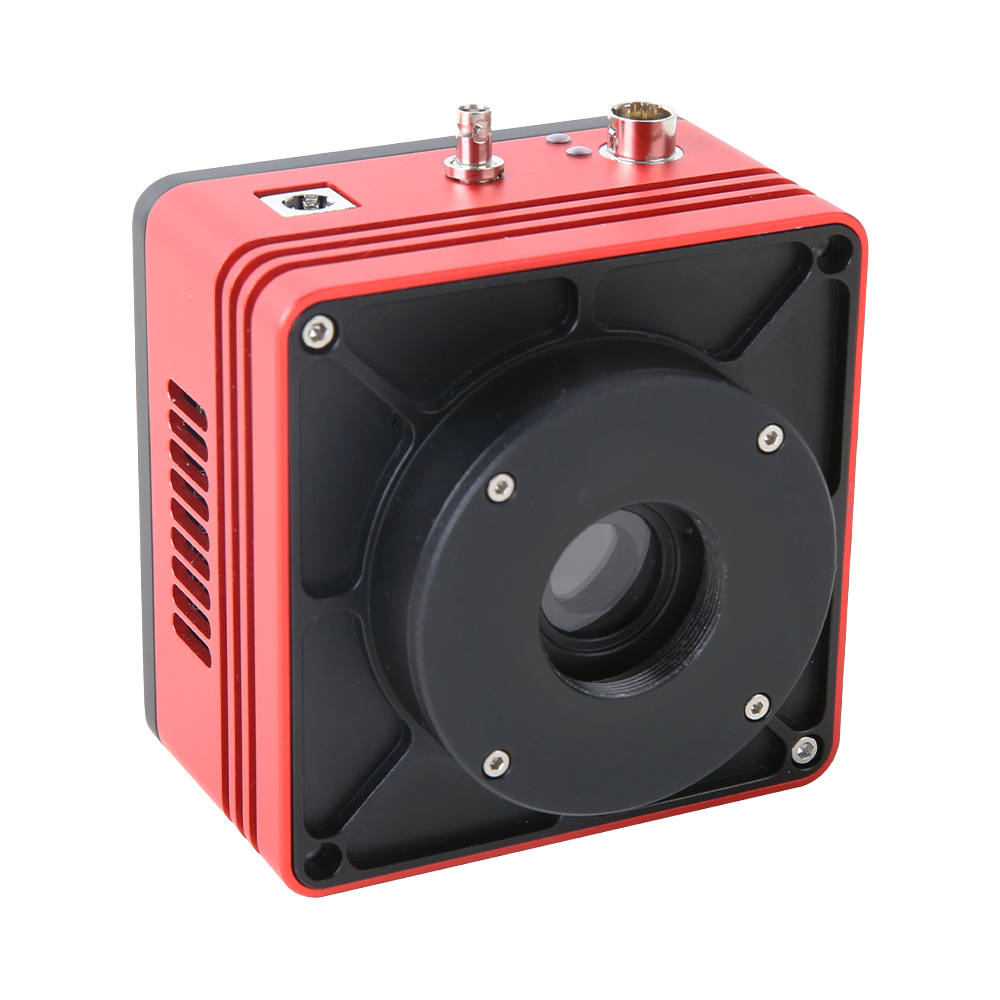

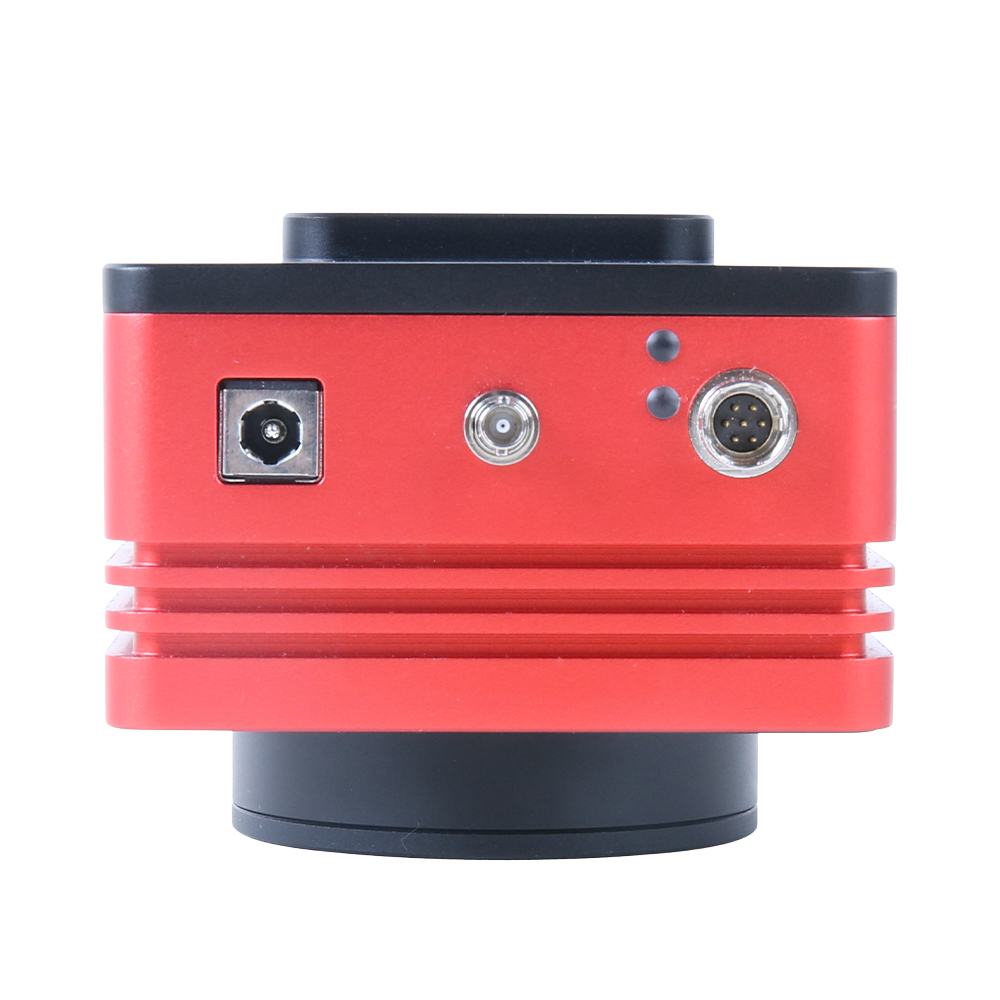

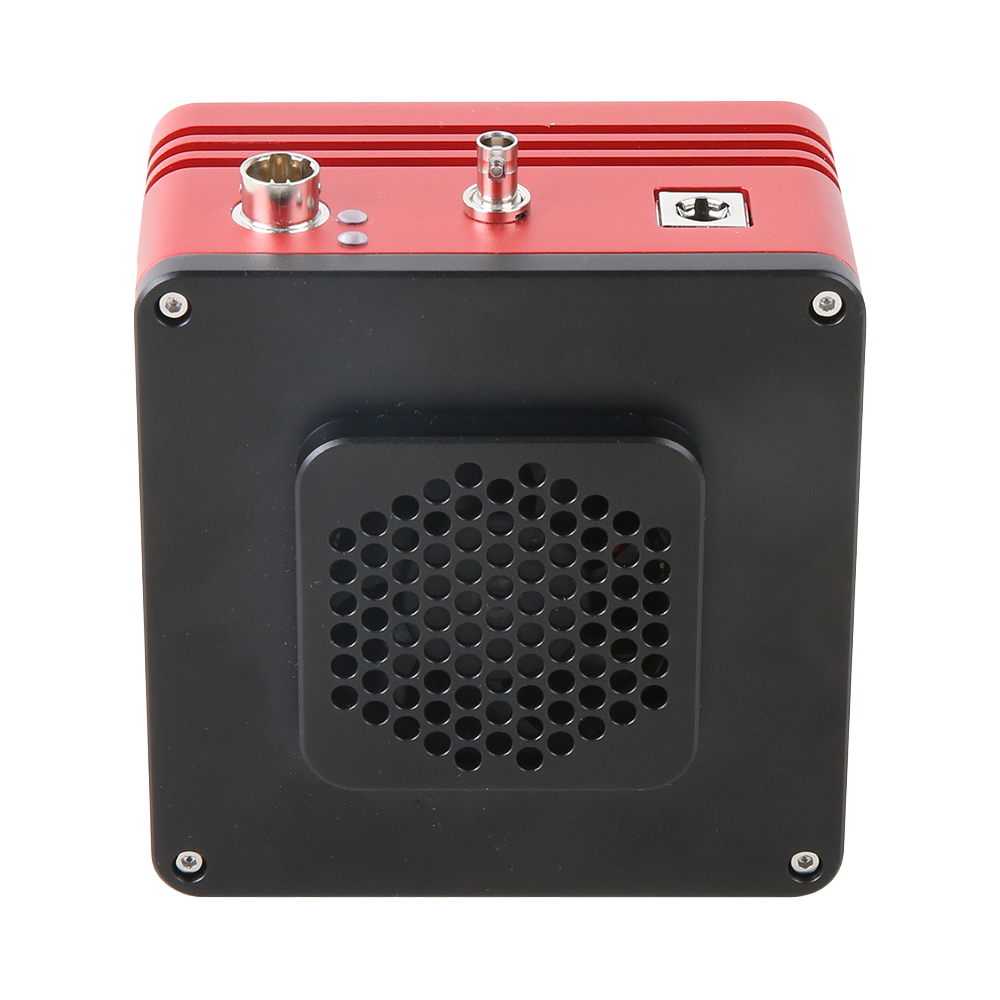

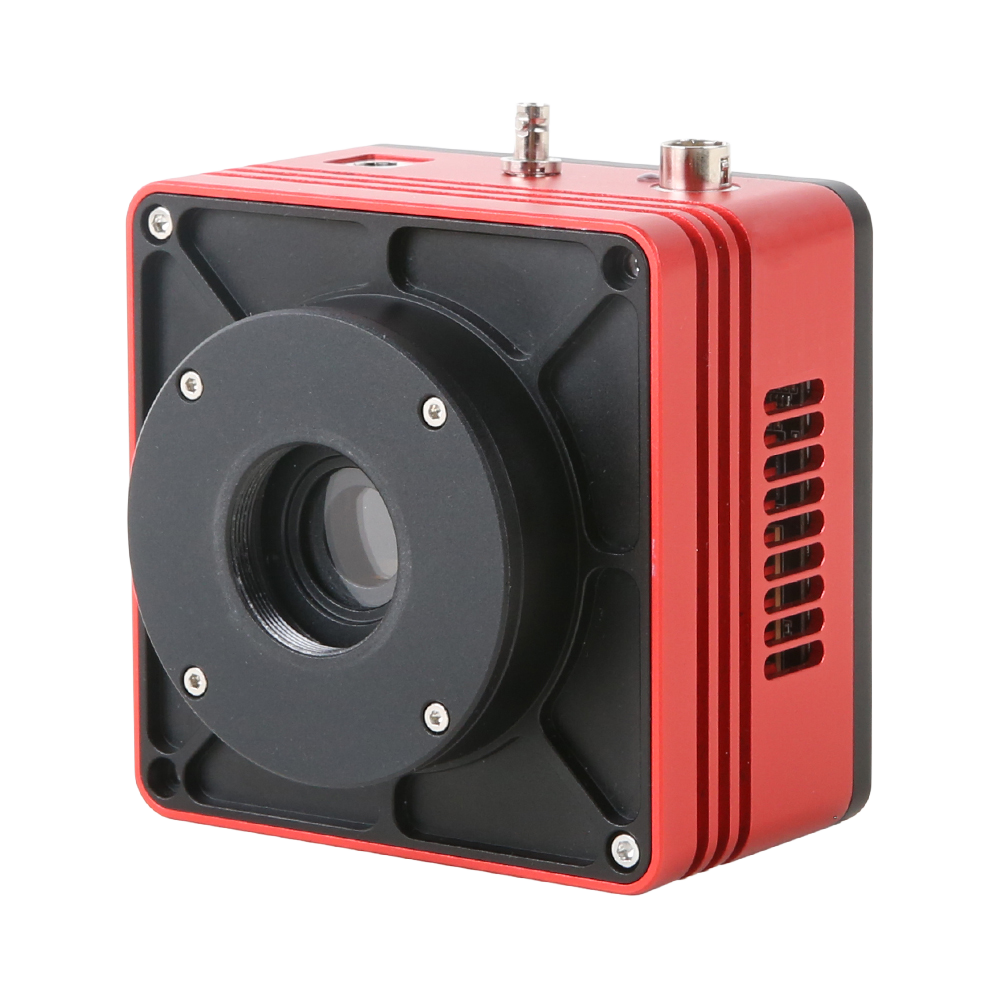

| SWIR3000KMA-CXP |
Sony IMX993-AABA-C (InGaAs)
0.6" (8.84mm) | 7.07mm × 5.3mm
|
3.0MP (2048×1536) | 3.45µm × 3.45µm | 全局快门 |
173fps@2048x1536
328fps@1024x768
|
CoaxPress |
51.36dB (HCG); 51.36dB (LCG)
|
查看详情 |
| SWIR3000KMB |
Sony IMX993-AABJ-C (InGaAs)
0.6" (8.84mm) | 7.07mm × 5.3mm
|
3.0MP (2048×1536) | 3.45µm × 3.45µm | 全局快门 |
93fps@2048x1536
176fps@1024x768
|
USB3 |
51.36dB (HCG); 51.47dB (LCG)
|
查看详情 |

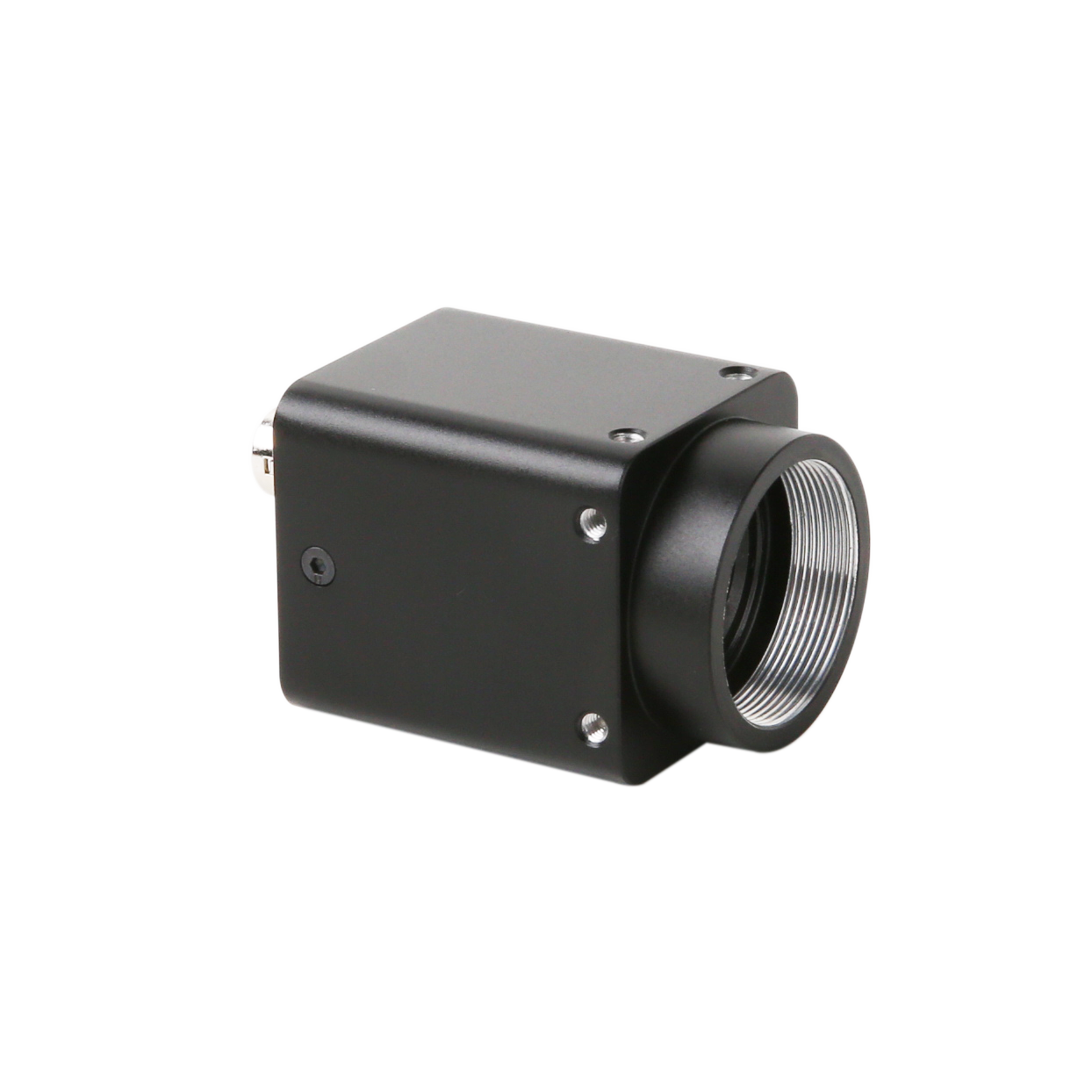

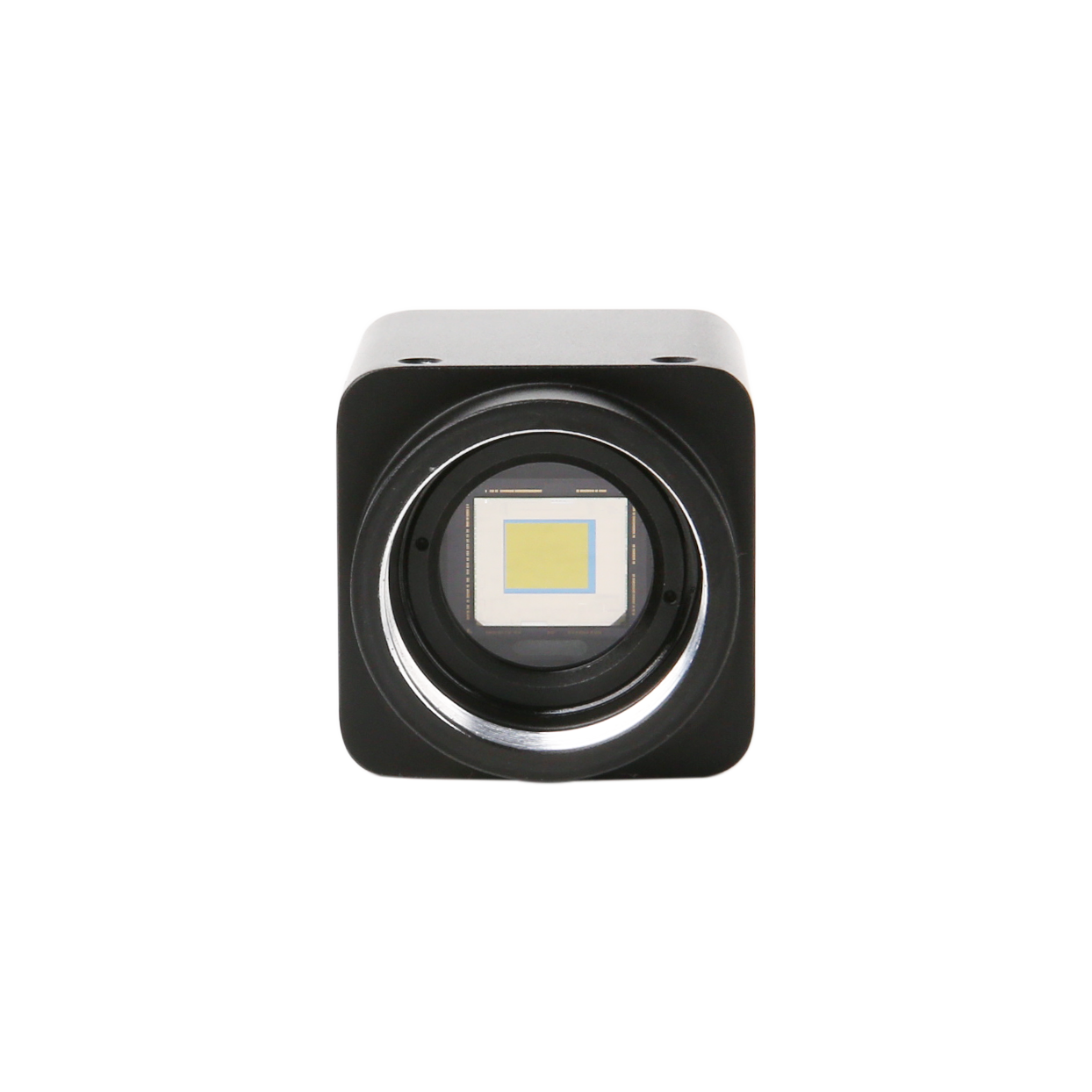

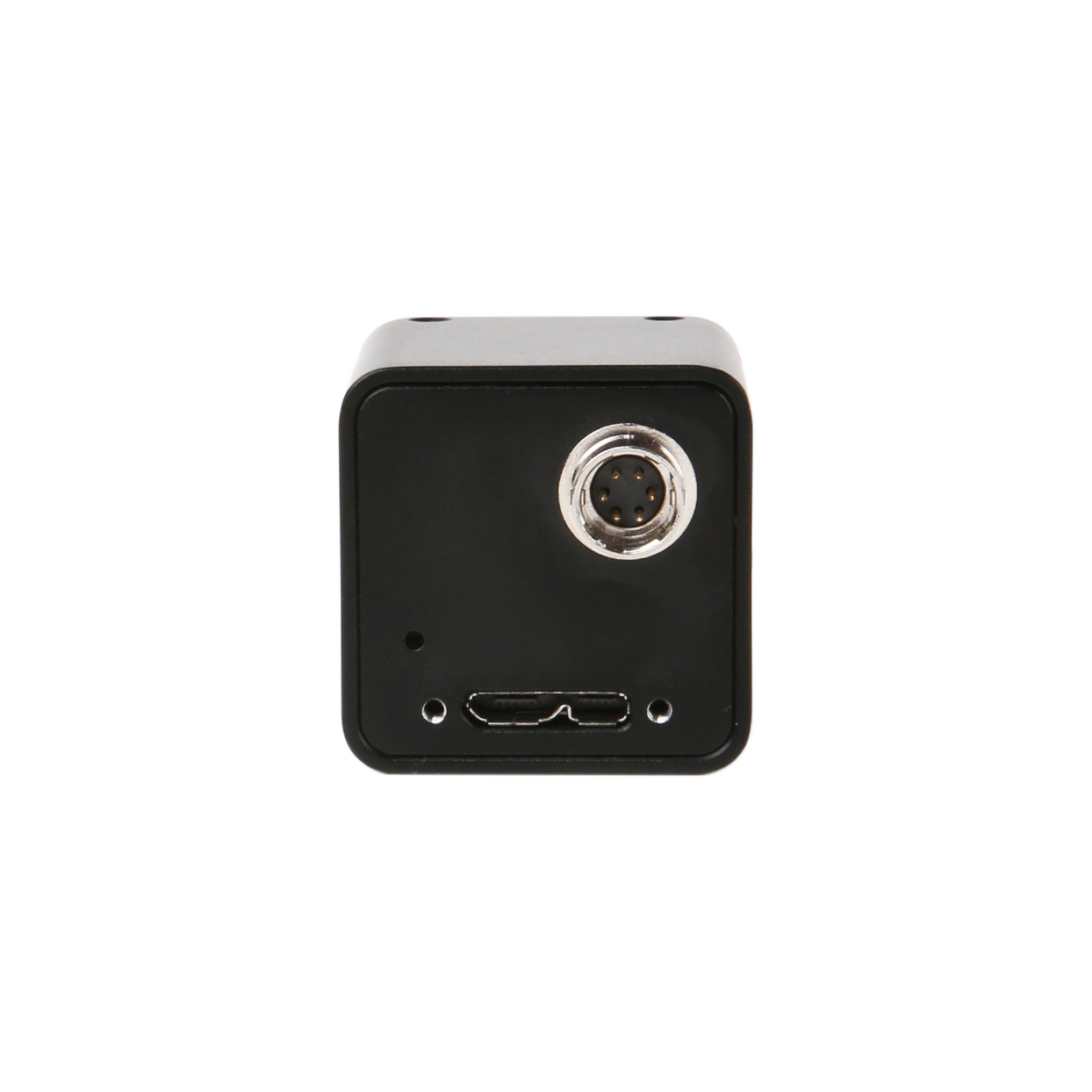

| SWIR3000KMB-UMV |
Sony IMX993-AABJ-C (InGaAs)
0.6" (8.84mm) | 7.07mm × 5.3mm
|
3.0MP (2048×1536) | 3.45µm × 3.45µm | 全局快门 |
93fps@2048x1536
176fps@1024x768
|
USB3 |
51.36dB (HCG); 51.47dB (LCG)
|
查看详情 |

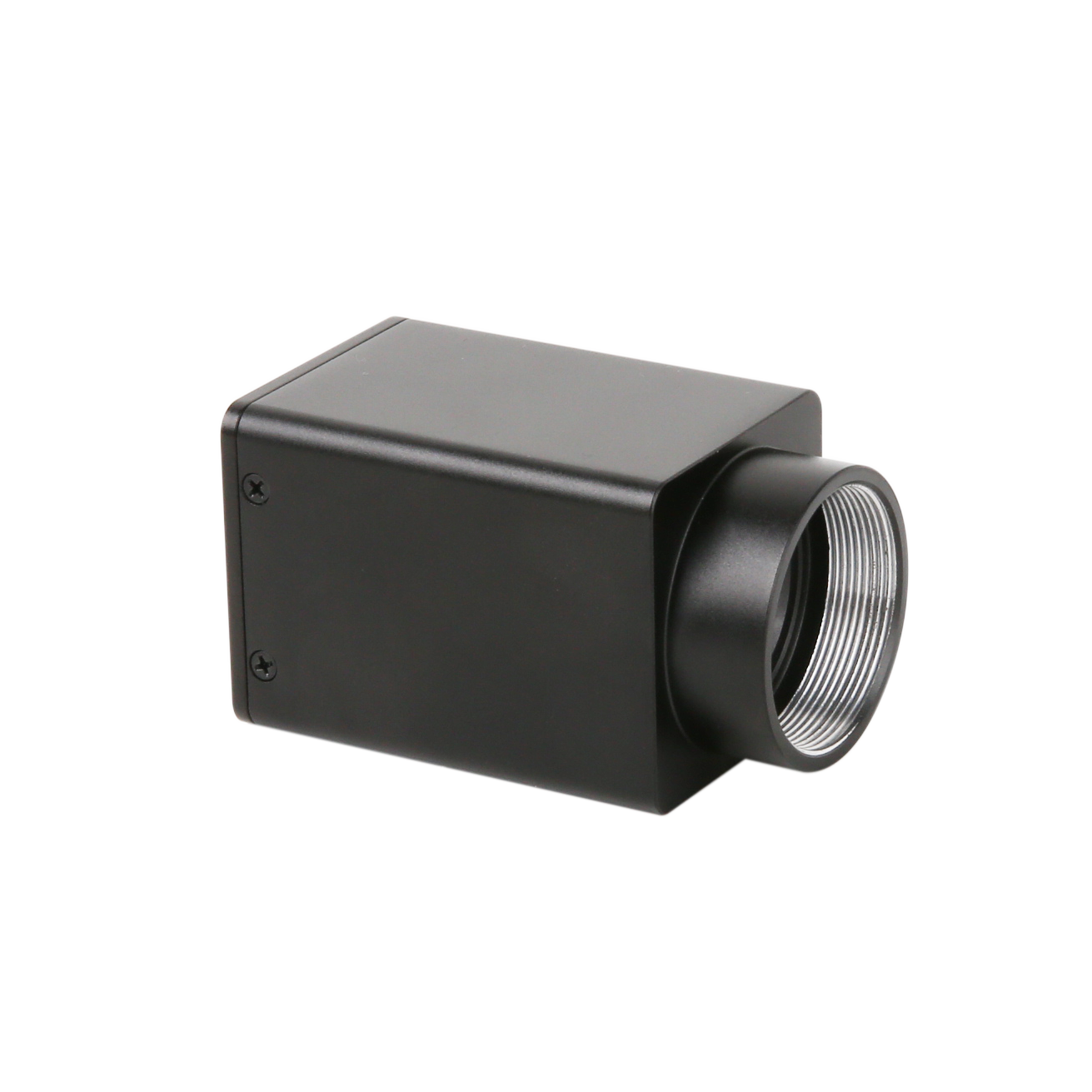

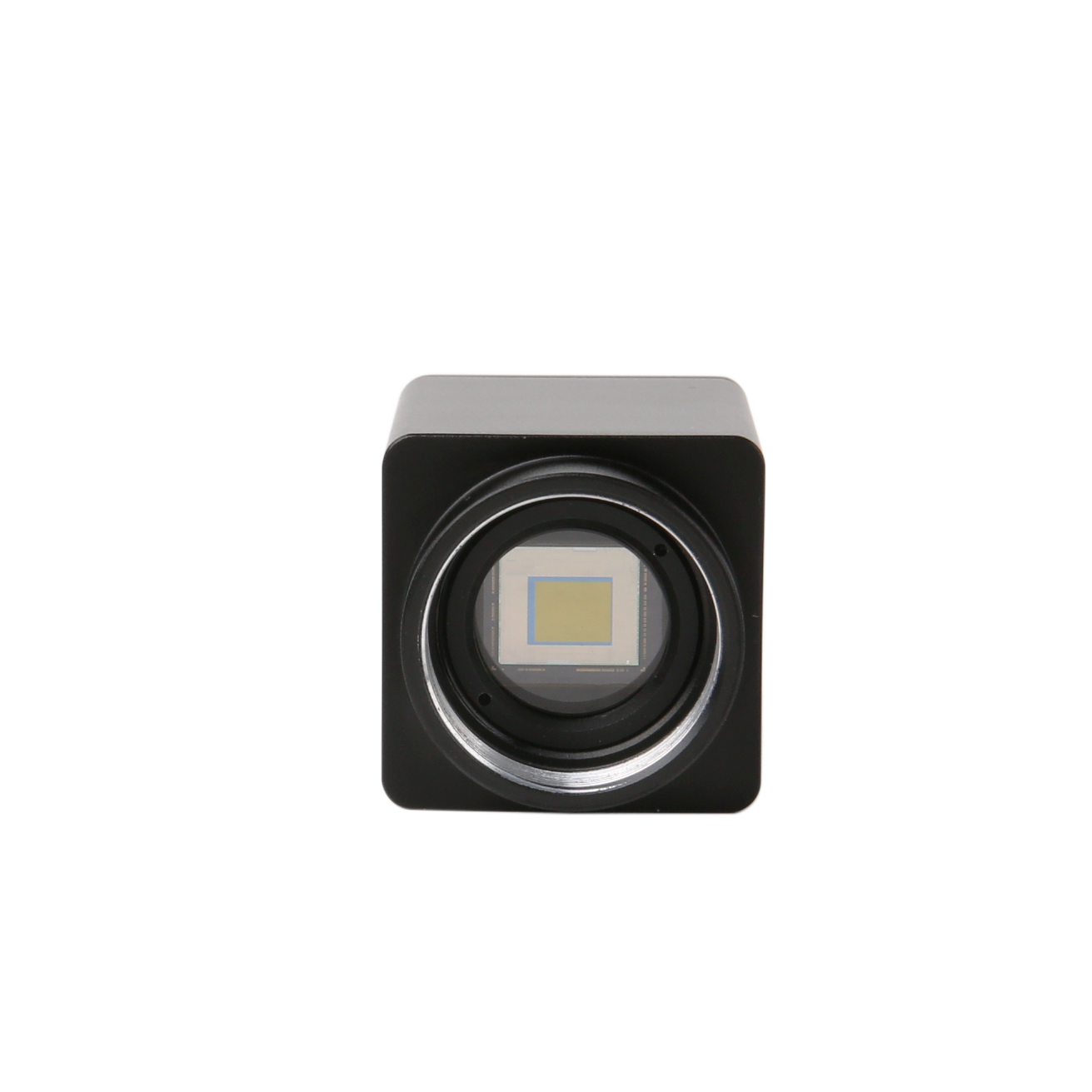

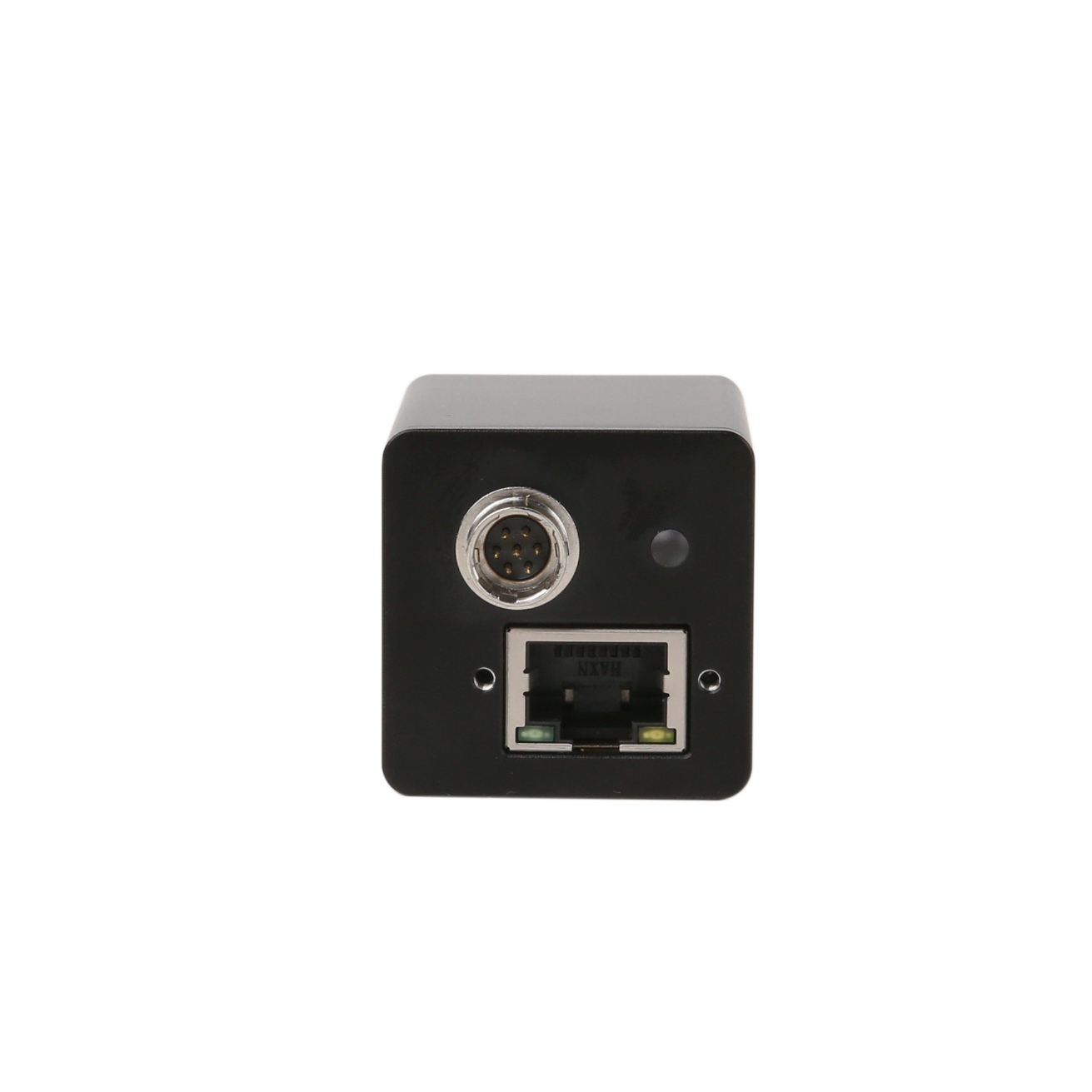

| SWIR3000KMB-GMV |
Sony IMX993-AABJ-C (InGaAs)
0.6" (8.84mm) | 7.07mm × 5.30mm
|
3.0MP (2048×1536) | 3.45µm × 3.45µm | 全局快门 |
37fps@2048x1536
18.5fps@2048x1536(12bit)
|
GigE |
51.36dB (HCG); 51.47dB (LCG)
|
查看详情 |
| SWIR3000KMA-CL150 |
Sony IMX993-AABA-C (InGaAs)
0.6" (8.84mm) | 7.07mm × 5.3mm
|
3.0MP (2048×1536) | 3.45µm × 3.45µm | 全局快门 |
150fps@2048x1536
300fps@1024x768
|
CameraLink |
51.36dB (HCG); 51.47dB (LCG)
|
查看详情 |
量子效率曲线 #
IMX993 SenSWIR 400–1700 nm 典型量子效率响应
包装清单 #
产品标准配置及包装信息
- A 外箱（未在图中展示）外包装纸箱尺寸：L：28.2cm W：25.2cm H：16.7cm
- B 3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）

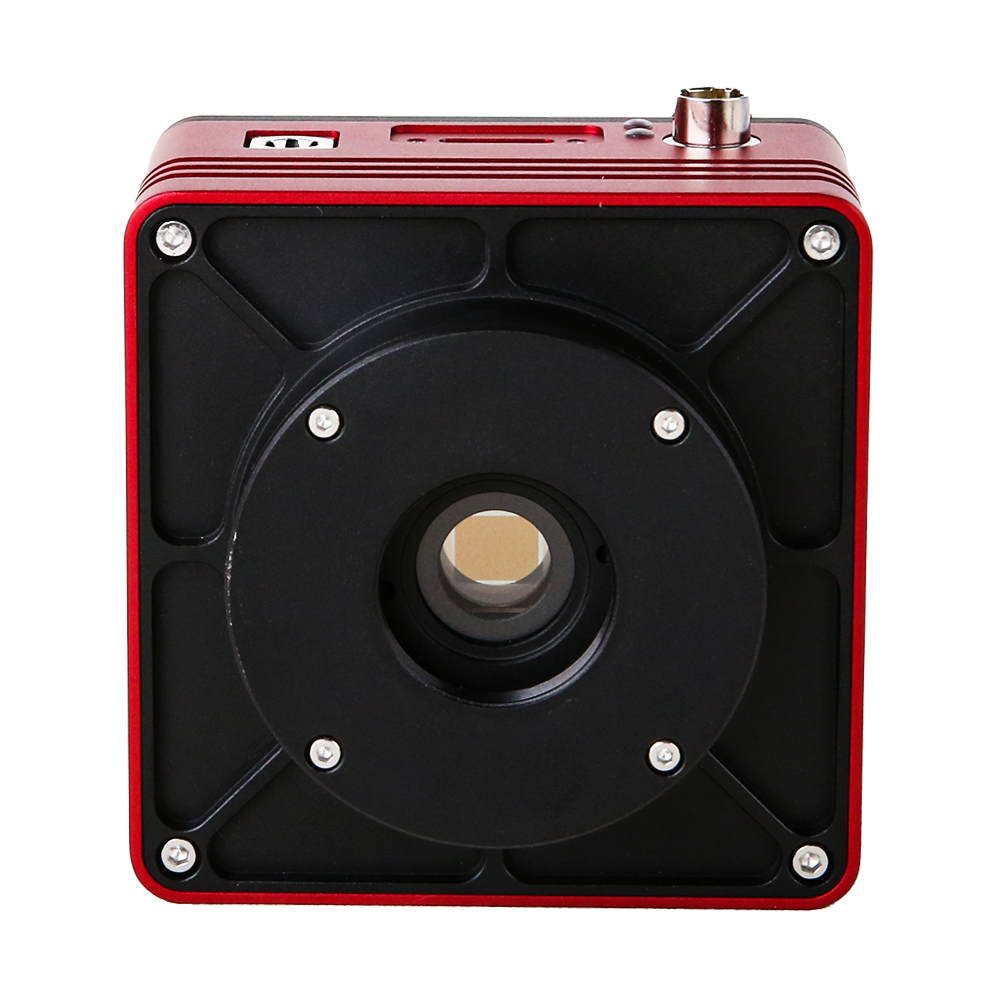

- C SWIR 400-1700系列USB制冷相机
- D 电源线（国标/美标/欧标/英标，D1/D2/D3/D4，未在图中展示）
- E 电源适配器：输入 AC 100–240V 50/60Hz；输出 DC 12V 3A
- F 高速 USB3 A公到B公镀金头数据线（1.5m）
- G 外触发控制线一根
- H U盘（内含驱动及应用软件）
- A 外箱（未在图中展示）外包装纸箱尺寸：L：28.2cm W：25.2cm H：16.7cm
- B 3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）

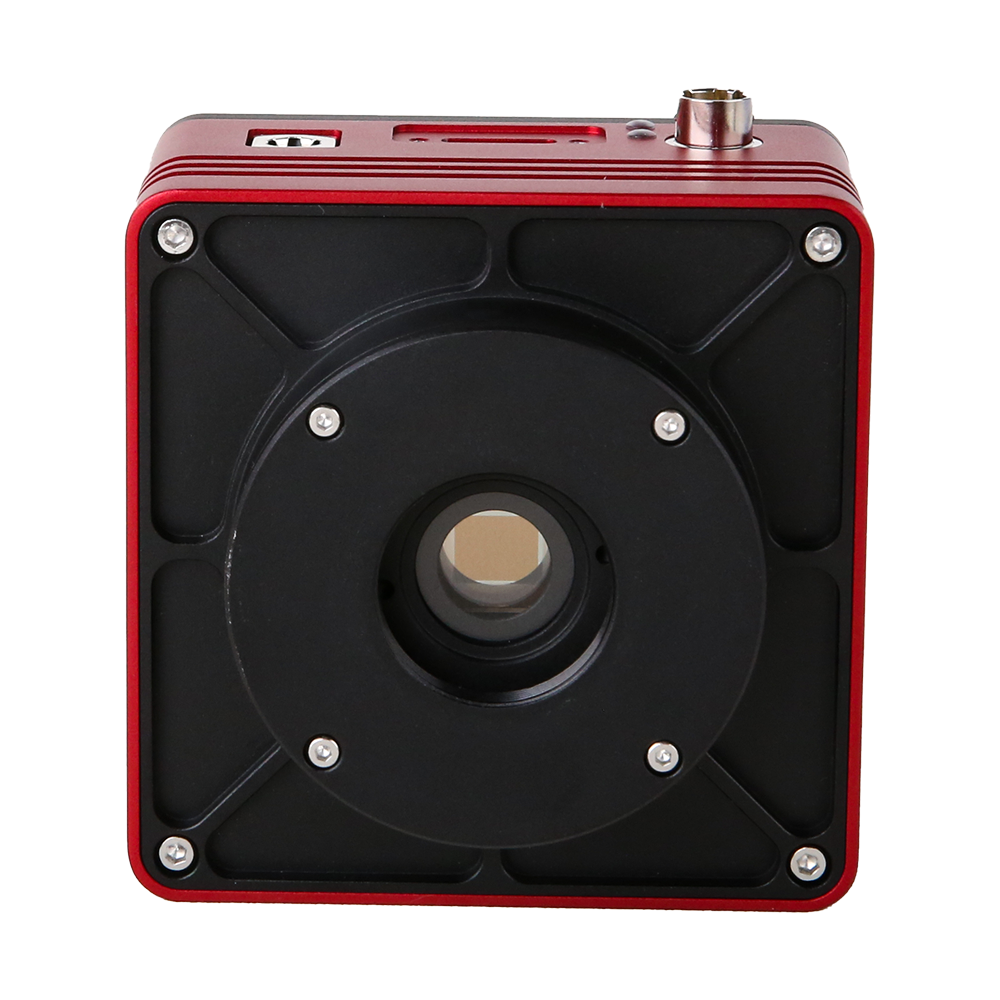

- C SWIR 400-1700系列GigE制冷相机
- D 电源线（国标/美标/欧标/英标，D1/D2/D3/D4，未在图中展示）
- E 电源适配器：输入 AC 100–240V 50/60Hz；输出 DC 12V 3A
- F 外触发控制线一根
- G 网线：G1 3m / G2 5m / G3 10m（G4 50m 未在图中展示）
- H U盘（内含驱动及应用软件）
- A 外箱（未在图中展示）外包装纸箱尺寸：L：28.2cm W：25.2cm H：16.7cm
- B 3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）

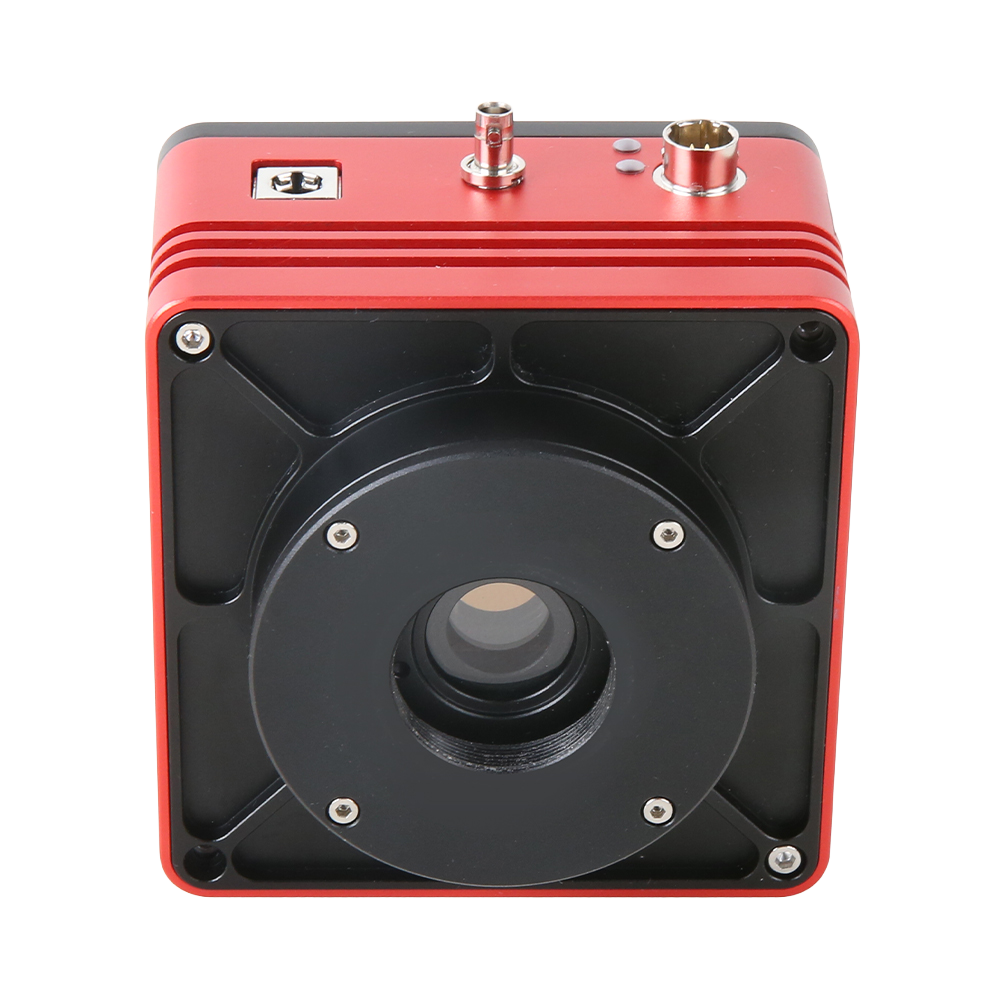

- C SWIR 400-1700系列CoaxPress制冷相机
- D 电源线（国标/美标/欧标/英标，D1/D2/D3/D4，未在图中展示）
- E 电源适配器：输入 AC 100–240V 50/60Hz；输出 DC 12V 3A
- F CoaxPress 线一根
- G 外触发控制线一根
- H U盘（内含驱动及应用软件）
- A 3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
- B SWIR 400-1700 系列 CL 制冷相机
- C CameraLink 线 2 根
- D 12V/3A 6PIN 航插电源适配器
- E 电源线
- F 外触发控制线一根
- A 外箱（未在图中展示）外包装纸箱尺寸：L：28.2cm W：25.2cm H：16.7cm
- B 3-A仪器安全盒：L：28cm W：23.0cm H：15.5cm（1pcs，2.8Kg/盒）
- C SWIR 400-1700系列USB非制冷相机
- D 高速 USB3 A公到B公镀金头数据线（1.5m）
- E 外触发控制线一根
- F U盘（内含驱动及应用软件）
产品尺寸 #
不同接口和制冷类型的外形尺寸图
IMX993 / IMX992 / IMX991 / IMX990 传感器差异对比
400–1700 nm SenSWIR 家族关键参数概览（本页机型：IMX993）
本页产品基于 IMX993（3MP，3.45 µm）：在保证画质的同时进一步提升全分辨率帧率；下表提供与 IMX992（5MP）、IMX990（1.3MP）、IMX991（VGA）的对比，便于快速选型。
| 传感器 | 分辨率 | 像元尺寸 | 光谱范围 | 全分辨率典型帧率（按接口） | 位深 | 动态范围（典型） | 可选接口 |
|---|---|---|---|---|---|---|---|
| IMX993 当前机型 | 3.0MP（2048×1536） | 3.45 µm | 400–1700 nm |
USB3：93 fps；10GigE：220 fps； CoaXPress：173 fps；CameraLink：150 fps |
最高 12-bit（部分 8/10/12-bit 可选） | ≈51.36/51.47 dB（HCG/LCG） | USB3 / 10GigE / CoaXPress / CameraLink / GigE |
| IMX992 | 5.0MP（2560×2048） | 3.45 µm | 400–1700 nm |
USB3：61.9 fps；10GigE：145 fps； CoaXPress：131 fps；CameraLink：124 fps |
最高 12-bit（部分 8/10/12-bit 可选） | ≈51.36/51.47 dB（HCG/LCG） | USB3 / 10GigE / CoaXPress / CameraLink / GigE |
| IMX990 | 1.3MP（1280×1024） | 5.0 µm | 400–1700 nm |
USB3：200 fps；GigE：90 fps； CoaXPress：134 fps；CameraLink：183 fps |
8/12-bit | ≈58.7 dB | USB3 / GigE / CoaXPress / CameraLink |
| IMX991 | 0.33MP（640×512） | 5.0 µm | 400–1700 nm |
USB3：400 fps；GigE：257.8 fps； CoaXPress：≈258 fps（656×520）；CameraLink：350 fps |
8/12-bit | ≈59.6–59.7 dB | USB3 / GigE / CoaXPress / CameraLink |
常见问题解答
了解更多关于SWIR短波红外相机的专业知识
深入了解SWIR相机
短波红外（SWIR）相机、核心与传感器，是先进成像系统的重要组成部分。SWIR技术覆盖900~1700纳米波段，具备在恶劣环境下出色的穿透能力，例如可穿透雾、烟、尘等，实现极限条件下的清晰成像。
SWIR相机主要依赖短波红外光的反射，与可见光波段相似，补充了热成像相机（LWIR）无法覆盖的应用范围，实现更完整的成像解决方案。它们体积小、集成灵活，便于在多种工业和商业系统中应用。
SWIR相机的高分辨率与高灵敏度可满足精密检测与高要求应用，能够探测样品中的微小变化与异常，非常适合质量控制和缺陷检测。部分型号支持制冷，进一步保证了在高温或高噪声环境下的成像品质。
为了降低系统成本、提升集成效率，现代SWIR相机普遍采用标准光学接口和紧凑设计，适应更广泛的应用需求。随着成像市场和技术的不断发展，SWIR相机凭借其独特优势，已成为多行业高端成像和感知的关键技术之一。
