sCCD系列
产品介绍
sCCD 系列面向高灵敏度与低噪声的光谱与弱光成像应用，采用 Teledyne e2v 高性能 CCD 器件（如 CCD261），在 300–1000 nm 波段具备高量子效率与稳定低噪声表现，适合拉曼光谱、光致发光/荧光、高光谱成像与其他弱信号检测场景。当前型号采用 15 µm 像元与 2048 × 1 线阵输出，兼顾光子收集能力与光谱分辨率。
整机配备 TEC 制冷与闭环温控，传感器工作温度可较环境降低约 55 °C，并采用防结雾光学结构，保证低温与长时间曝光条件下的稳定性与暗电流抑制。相机支持 8/16-bit 数据输出与内置缓存，提供 USB3.0 高速链路，满足连续采集与长时间实验的链路可靠性。
配套 ToupView、基于 Delsa 采集卡的 CLView 软件及跨平台 SDK（Windows/Linux；C/C++/C#/Python/MATLAB），便于科研分析、系统集成与二次开发。
产品特点
- Teledyne e2v 高灵敏度 CCD（如 CCD261），弱光/光谱应用优化设计
- 光谱响应 300–1000 nm，量子效率最高 95 % @ 800 nm（依器件）
- 分辨率 2048 × 1，像元 15 µm；有效靶面约 30.7 mm × 4.0 mm
- 低读出噪声：22 e⁻ rms（依机型/读出模式）
- 线阵 CCD 结构适合拉曼、高光谱与弱信号连续采集场景
- TEC 制冷与闭环温控，典型 ΔT ≈ 55 °C（低于环境），显著降低暗电流
- 防结雾光学结构，低温与长曝光条件下抑制凝露
- 数据接口：USB3.0
- 数据位深：8-bit / 16-bit
- 内置 512 MB 缓存（4 Gb DDR3），保障稳定传输
- 工作温度：−20 ~ +45 °C；储存：−40 ~ +60 °C；湿度：0–95 %RH（无冷凝）
- 镜头接口：—（以机型最终规格为准）
- 供电：12 V 5 A 适配器；整机面向长时间稳定运行优化
- 配套 ToupView/CLView；提供 Windows/Linux SDK（C/C++/C#/Python/MATLAB）
- 支持现场固件升级；符合 CE / FCC / RoHS（依机型）
产品型号
Teledyne e2v sCCD｜QE 最高 95% @ 800 nm，300–1000 nm，TEC 制冷（ΔT ≈ 55 °C），USB3，面向拉曼/荧光/高光谱
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 快门方式 | 帧率 | 数据接口 | 动态范围 | 操作 |
|---|---|---|---|---|---|---|---|---|
| sCCD01AM |
E2V CCD261
1.9" (30.97mm) | 30.7mm x 4.0mm
|
2048×1 | 15μm x 15μm | — |
12fps@2048 x 1
|
USB3 |
86.5dB
|
查看详情 |
包装清单 #

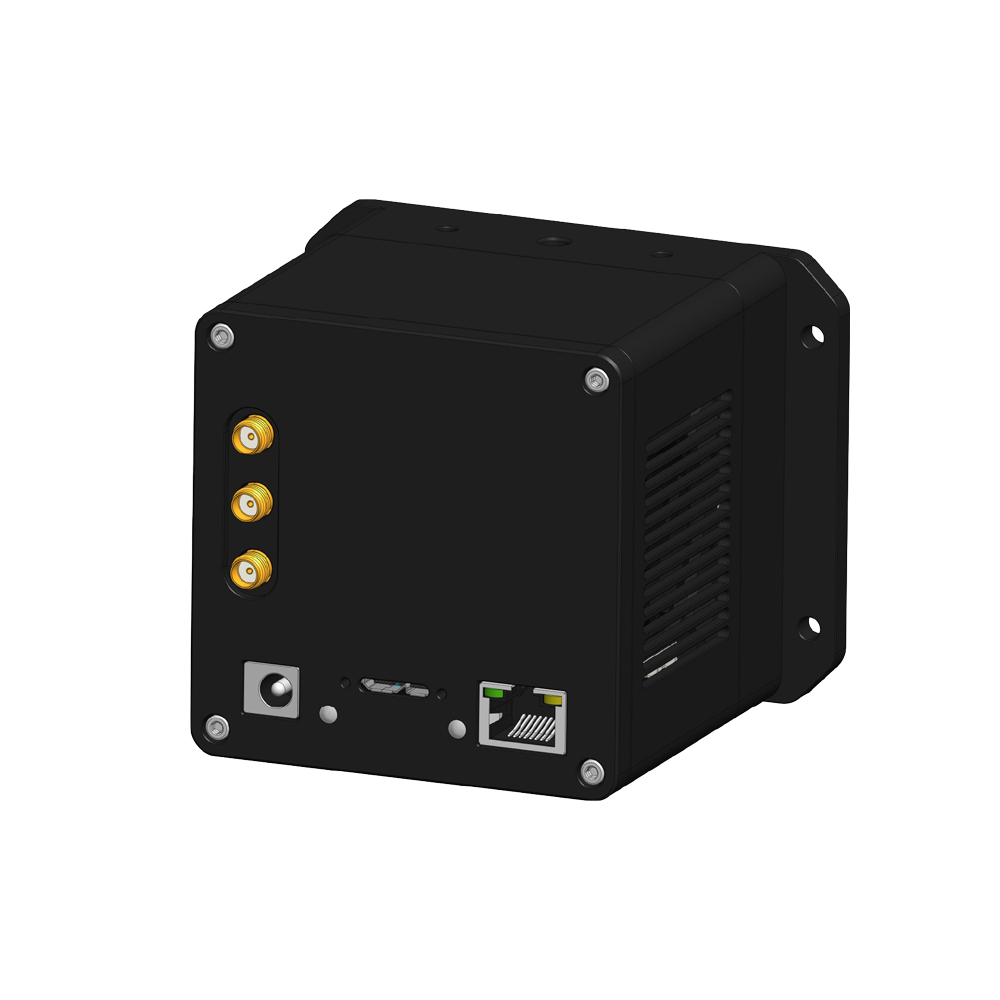

sCCD01AM 系列半导体制冷sCCD科学相机标准配置与装箱信息
标准装箱清单
- 相机整机（半导体制冷sCCD科学相机）
- 电源适配器（输入：AC 100~240V 50Hz/60Hz，输出：DC 12V 5A）
- I/O线缆（7 Pin线缆或延长线缆）
- USB3.0线缆
- 镜头（选配）

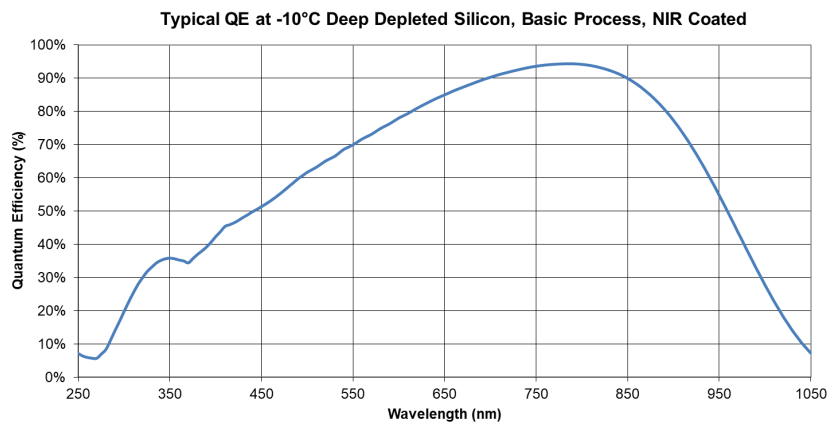

光谱响应曲线 #
sCCD01AM 300–1000 nm 典型光谱响应示意
常见问题解答
了解更多关于科学级CCD相机的专业知识
优点：具有极高的量子效率和线性响应，噪声低，成像质量优异，适合光谱学、天文、显微等高精度应用。
缺点：读出速度较慢，功耗较高，并且制造成本相对较贵。
产品深度介绍
CCD 结构与工作原理
CCD 传感器由一列列电容器组成，通过逐行传递电荷完成成像，每次曝光后将像素电荷依次传输并转换为电压输出。这种模拟方式具有极低噪声和高一致性。
卓越的灵敏度与稳定性
由于 CCD 的满井容量大、读出电路最小化，具备极高的信噪比与量子效率（QE），适合检测极微弱光信号，如荧光、光谱信号、天文拍摄。
读出速率与架构选择
科学 CCD 通常支持 0.1–20 MHz 的可调读出速率，适应不同需求场景。全帧结构提供最高 QE，帧转移架构可实现快速转存，交错转印结构减少拖影。
低温冷却与暗电流控制
sCCD 常配备热电冷却（TE）或液氮冷却系统，降低暗电流、提升SNR，增强长曝光与低光条件下成像稳定性。
高动态范围与线性响应
CCD 可实现高线性、宽动态成像，适合复杂场景中的灰度定量、光谱分析与高动态范围要求应用。
主要应用领域
科学级CCD相机在各个领域的应用展示
天文成像
极低噪声和高量子效率使sCCD成为深空天体观测、行星成像、光谱分析的理想选择，支持长时间曝光捕捉微弱星光。
荧光/光谱显微
高灵敏度和线性响应特性，适合荧光共振能量转移(FRET)、拉曼光谱、荧光寿命成像等定量分析应用。
高动态范围成像
宽动态范围和高位深度，可同时捕捉明暗细节，适用于材料检测、质量控制、HDR成像等工业应用。
X射线/中子成像
高量子效率和低噪声特性，结合闪烁体可实现高质量X射线和中子成像，用于无损检测和材料科学研究。
冷原子与量子成像
超低噪声和高灵敏度，配合深度制冷可探测单光子事件，适合BEC、离子阱、量子点等前沿物理研究。
光谱分析
优异的线性响应和稳定性，配合光谱仪可进行精确的光谱测量，广泛用于化学分析、环境监测等领域。
sCCD技术优势总结
- 极低读出噪声
- 高量子效率（QE >95%）
- 优异的线性响应
- 支持长时间曝光
- 高动态范围成像
- 深度制冷能力
- 单光子探测能力
- 成像质量稳定可靠
