MAX（GSENSE｜高帧率）
产品介绍
采用长光辰芯 GSENSE 系列（GSENSE2020e/2020BSI/400BSI）大像元 sCMOS，4.2 MP 分辨率、6.5–11 µm 像元，兼顾高满阱与高量子效率（BSI / UV 友好工艺，依机型）。全分辨率 44–45 fps 与 HDR 16-bit 输出带来更宽动态与更佳细节层次。整机集成 TEC 深度制冷与防结雾结构、工业级 I/O 与 ROI 加速，适合荧光显微、光谱与 UV 成像、低照度快速实验及工业检测等场景。
产品特点
- 像元 6.5–11 µm，兼顾高满阱/高量子效率（依机型）
- 全分辨率 44–45 fps；支持 ROI/裁剪提升帧率（依机型）
- 输出：8-bit / HDR 16-bit；高动态范围与细腻层次
- USB3.0 高速链路；内置缓存，稳定长时间采集（依机型）
- 深度 TEC 制冷（典型 ΔT≈40 °C）+ 防结雾结构，低暗电流与稳定黑场

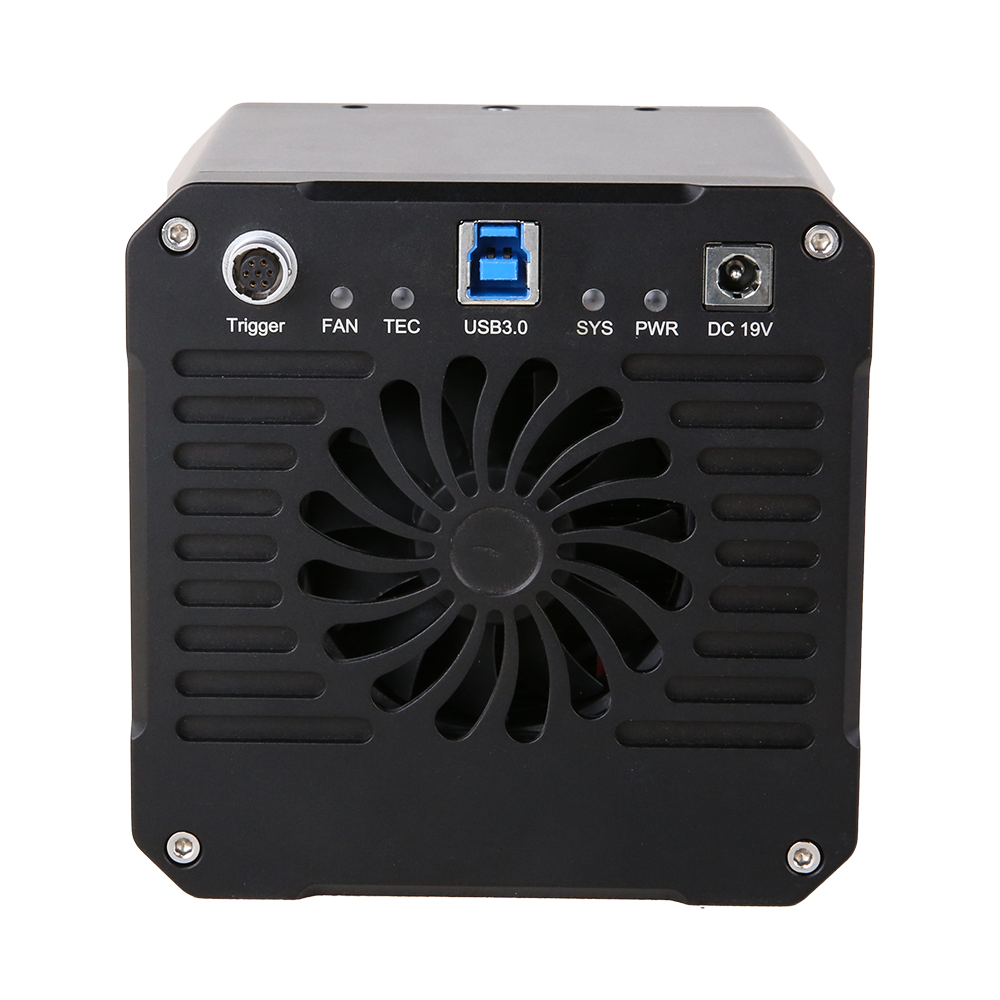

- 触发与 I/O：光耦隔离输入/输出 + GPIO；自由运行/软硬触发/多机同步
- 图像功能：ROI、Binning、方向翻转等（依机型）

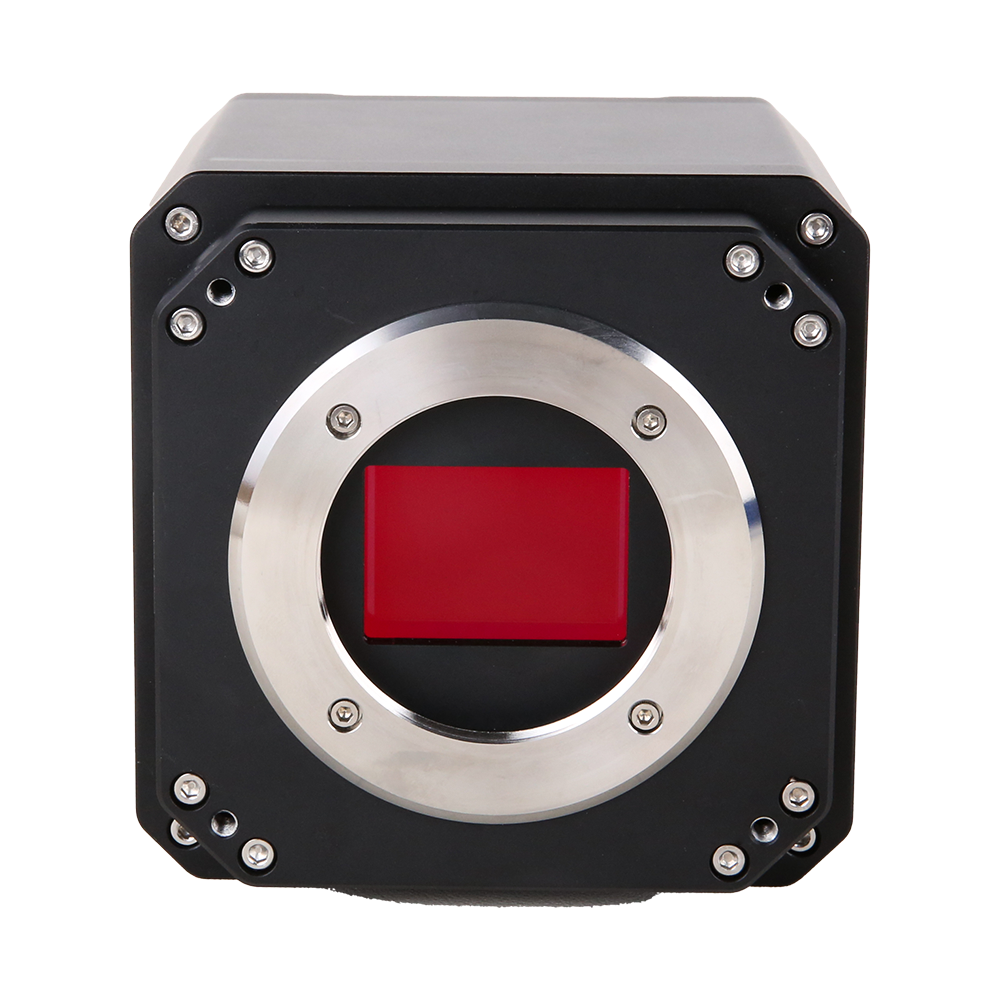

- 镜头接口：C / M42 / M52（依靶面与像场），适配大像场与 UV/NIR 应用
- 典型应用：荧光显微、光谱与 UV 成像、弱光快速采集、工业与科研检测
产品型号
大像元/大靶面 sCMOS（4.2 MP）｜高帧率、HDR 16-bit、深度 TEC 制冷，USB3 科研相机
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 快门方式 | 帧率 | 数据接口 | 动态范围 | 操作 |
|---|---|---|---|---|---|---|---|---|
| MAX04AM |
GSENSE2020e (M,NIR,RS)
1.2" (18.82mm) | 13.31 mm × 13.31 mm
|
4.2M (2048×2048) | 6.5 µm × 6.5 µm | 卷帘快门 |
45 fps@2048×2048
45 fps@1024×1024
|
USB3.0 |
81.6 dB
|
查看详情 |
| MAX04BM |
GSENSE2020BSI (M,UV,RS)
1.2" (18.82mm) | 13.31 mm × 13.31 mm
|
4.2M (2048×2048) | 6.5 µm × 6.5 µm | 卷帘快门 |
45 fps@2048×2048
45 fps@1024×1024
|
USB3.0 |
79.1 dB
|
查看详情 |
| MAX04CM |
GSENSE400BSI (M,UV,RS)
2.0" (31.86mm) | 22.53 mm × 22.53 mm
|
4.2M (2048×2048) | 11 µm × 11 µm | 卷帘快门 |
44 fps@2048×2048
44 fps@1024×1024
|
USB3.0 |
93.9 dB
|
查看详情 |
包装清单 #
MAX-GSENSE 系列（USB3 / 10GigE · 深度制冷）标准配置与装箱信息
标准装箱清单
- 包装箱规格：L:50cm W:30cm H:30cm (20pcs, 12~17Kg/纸箱)
- 3-A仪器安全盒：L:28cm W:23.0cm H:15.5cm (1pcs, 2.8Kg/盒)；外包装纸箱尺寸：L:28.2cm W:25.2cm H:16.7cm
- MAX系列相机一台
- 电源适配器：输入：AC 100~240V 50Hz/60Hz，输出：DC 19V 4A
- 高速USB3.0 A公到B公镀金头数据线/1.5m
- I/O线缆
- CD (驱动及应用软件, Ø12cm)
可选附件
- 测微尺：106011/TS-M1 (X=0.01mm/100Div.) / 106012/TS-M2 (X,Y=0.01mm/100Div.) / 106013/TS-M7 (X=0.01mm/100Div., 0.10mm/100Div.)
标准装箱清单
- 包装箱规格：L:50cm W:30cm H:30cm (20pcs, 12~17Kg/纸箱)
- 3-A仪器安全盒：L:28cm W:23.0cm H:15.5cm (1pcs, 2.8Kg/盒)；外包装纸箱尺寸：L:28.2cm W:25.2cm H:16.7cm
- MAX系列相机一台
- 电源适配器：输入：AC 100~240V 50Hz/60Hz，输出：DC 19V 4A
- 10GigE网线（Cat6A/7，建议屏蔽网线）
- I/O线缆
- CD (驱动及应用软件, Ø12cm)
可选附件
- 测微尺：106011/TS-M1 (X=0.01mm/100Div.) / 106012/TS-M2 (X,Y=0.01mm/100Div.) / 106013/TS-M7 (X=0.01mm/100Div., 0.10mm/100Div.)
产品尺寸 #

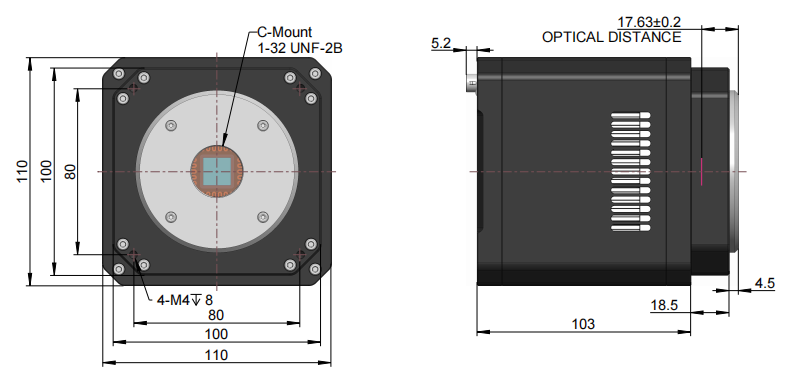

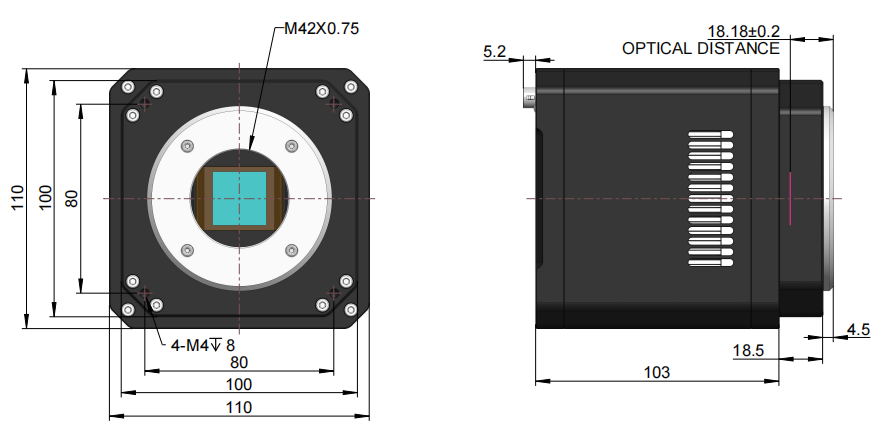

MAX-GSENSE 系列机身外形尺寸示意（USB3 / 10GigE · 制冷）
常见问题解答
了解更多关于科学级CMOS相机的专业知识
- 超低读出噪声：sCMOS 读出噪声接近 1e⁻，远优于传统 CCD
- 高帧率：并行读出架构支持高达100fps或更高的帧速
- 宽动态范围：可同时成像亮暗区域，动态范围可达上万比一
- 大视野和高分辨率：适合高分辨率大视野成像需求
EMCCD 更适合极弱光或长曝光场合。
sCMOS 在高分辨率、高帧率且需要低噪声的应用中性价比更高。
产品深度介绍
sCMOS传感器架构
每个像素配备独立放大器和柱级ADC，可并行读出，实现高速、高信噪比成像。双增益通道与双ADC设计进一步提升动态范围和灵敏度。
低噪声 + 宽动态
典型 sCMOS 噪声 <2 e⁻（30fps），动态范围可达50,000:1，分别远超传统CCD。
快速读出与多用途
并行读出架构支持高帧率 (>100fps)，适合高速事件捕获，如细胞运动、荧光寿命、等离子体变化等。
微弱光成像能力
背照式 sCMOS QE 可达 >95%，在UV至近红外范围表现出色，同步具备低固定纹噪、冷却可低至 –30 °C 用于天文观测等。
应用场景与系统价值
适合于荧光显微、天文成像、冷原子研究、X 射线成像、材料检测、工业显微等多个科研和行业领域，具有高灵敏度、高精度和高适应性的系统优势。
