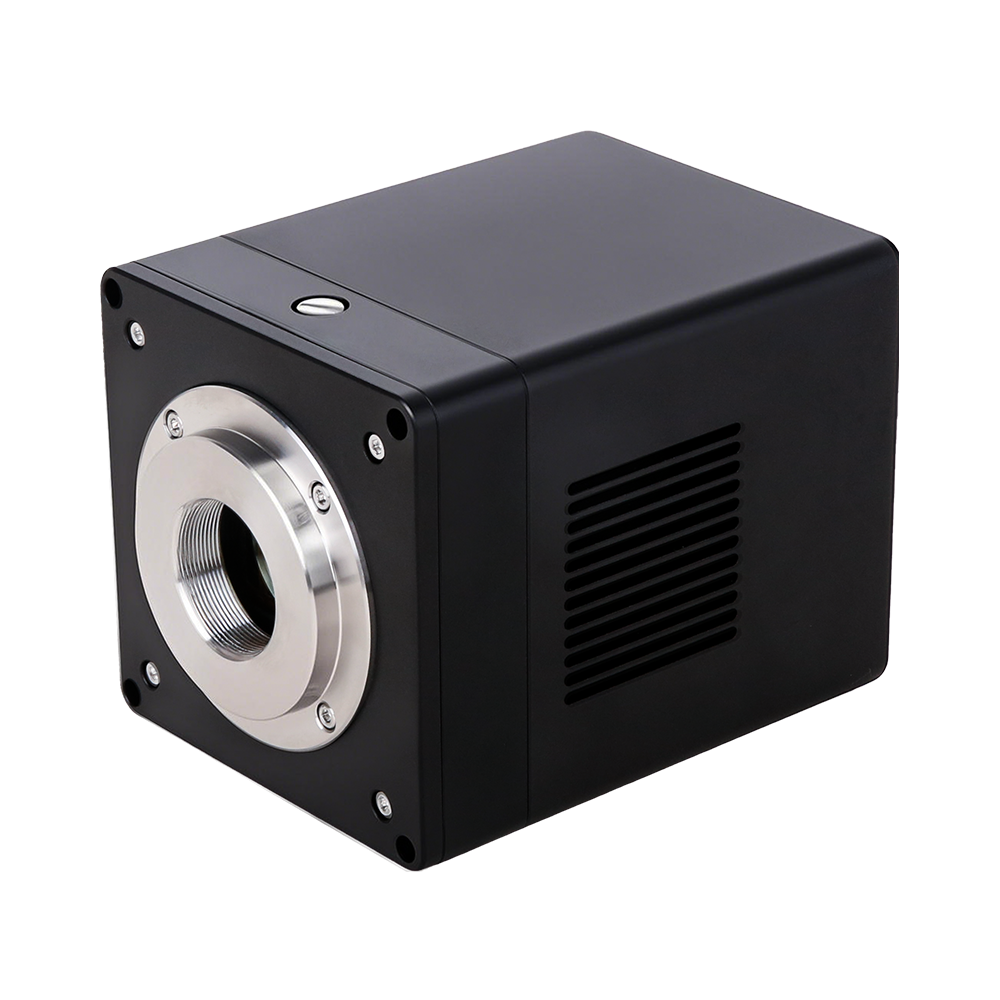

SS21MMA-U3-CXP 科学相机
产品介绍
SS21MMA-U3-CXP 采用 GSPRINT4521-AVM 黑白全局快门 CMOS 图像传感器，提供 21 MP（5120×4096）分辨率与 4.5 µm 像元，光谱范围为 300–1000 nm。相机支持 USB3.0/CXP 高速传输、1024 MB 图像缓存、8/10/12-bit 输出及软硬件 Binning。
产品特点
- 黑白 GSPRINT4521-AVM 全局快门 CMOS 图像传感器
- 190fps@5120×4096；733fps@2560×2016
- 动态范围 65 dB，读出噪声 3.5 e⁻，峰值量子效率 63%
- 1024 MB（8 Gb）图像缓存，支持 8/10/12-bit 输出
- USB3.0/CXP 高速接口与外部触发 I/O
- 软件 2×2/3×3/4×4 及硬件 FPGA 2×2 Binning
- TEC 制冷温差低于室温 40°C
产品详情
| 规格参数 | |
| 型号 | SS21MMA-U3-CXP |
| 传感器 | GSPRINT4521-AVM (sCMOS) |
| 传感器类型 | CMOS 图像传感器 |
| 快门类型 | 全局快门 |
| 色彩类型 | 黑白 |
| 分辨率 | 21.0MP (5120×4096) |
| 传感器尺寸 | 23.04mm × 18.432mm |
| 靶面尺寸 | 1.86" (29.51mm) |
| 像元尺寸 | 4.5µm × 4.5µm |
| 光谱范围 | 300–1000 nm |
| 性能参数 | |
| 帧率与分辨率 | 190fps@5120×4096 733fps@2560×2016 |
| 硬件图像缓存 | 1024 MB (8 Gb) |
| 转换增益 | 0.5 e⁻/ADU @ 12-bit |
| 位深 | 8/10/12bit |
| 动态范围 | 65 dB @ 12-bit |
| 读出噪声 | 3.5 e⁻ @ 12-bit |
| 满阱电荷 | 32 ke⁻ @ 12-bit；120 ke⁻（Binned） |
| 信噪比 | 43 dB @ 12-bit |
| 寄生光灵敏度 | -86 dB |
| 暗电流 | 11.4 e⁻/pixel/s @ 50°C |
| 峰值量子效率 | 63% |
| 曝光时间范围 | 4 µs–10 s |
| 增益范围 | 1.0×、2.0×、4.0× |
| Binning 模式 | 软件 2×2、3×3、4×4；硬件 FPGA 2×2 |
| 接口参数 | |
| 数字 I/O | 1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口 |
| 数据接口 | USB3.0/CXP |
| 数据格式 | 8-bit / 10-bit / 12-bit |
| 制冷与供电 | |
| 制冷温差 | 40°C |
| 供电方式 | 19V 电源适配器供电 |
| 功耗 | <25 W |
| 物理参数 | |

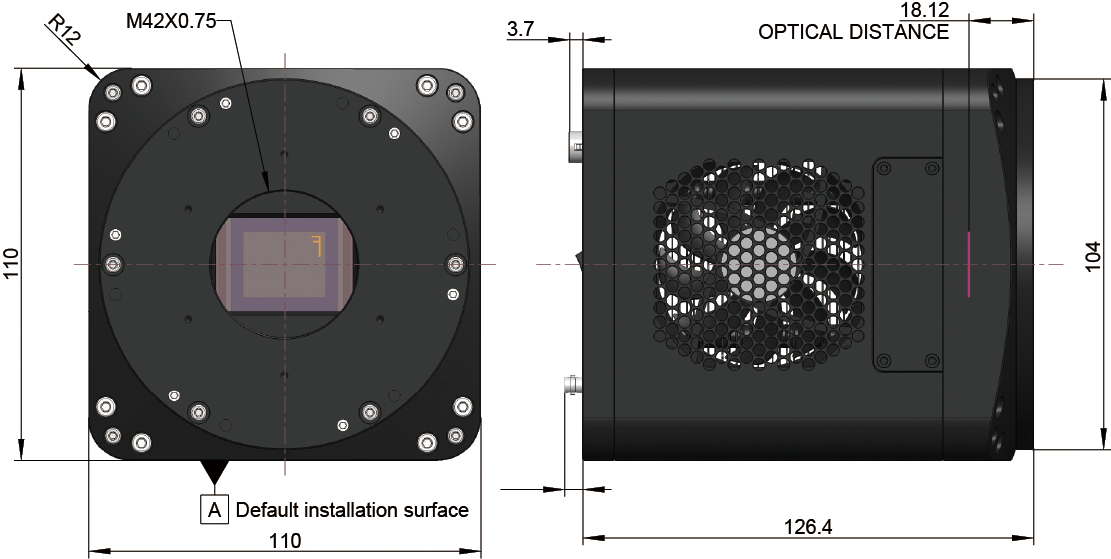

| 外形尺寸 | 110mm × 110mm × 126.4mm |
| 环境参数 | |
| 工作温度 | -30°C–60°C |
| 工作湿度 | 20%–80%（无冷凝） |
| 存储温度 | -40°C–80°C |
| 存储湿度 | 20%–80%（无冷凝） |
| 其他参数 | |
| 软件 | SDK 开发包 / ToupView / 基于 Delsa 采集卡的 CLView 软件 |
| 操作系统 | Windows/Linux |
| 认证 | CE/FCC |
产品概述
SS21MMA-U3-CXP 采用 GSPRINT4521-AVM 黑白全局快门 CMOS 图像传感器，提供 21 MP（5120×4096）分辨率与 4.5 µm 像元，光谱范围为 300–1000 nm。相机支持 USB3.0/CXP 高速传输、1024 MB 图像缓存、8/10/12-bit 输出及软硬件 Binning。
- 黑白 GSPRINT4521-AVM 全局快门 CMOS 图像传感器
- 190fps@5120×4096；733fps@2560×2016
- 动态范围 65 dB，读出噪声 3.5 e⁻，峰值量子效率 63%
- 1024 MB（8 Gb）图像缓存，支持 8/10/12-bit 输出
- USB3.0/CXP 高速接口与外部触发 I/O
- 软件 2×2/3×3/4×4 及硬件 FPGA 2×2 Binning
- TEC 制冷温差低于室温 40°C
核心性能指标
帧率
190fps@5120×4096; 733fps@2560×2016
分辨率
21.0MP (5120×4096)
动态范围
65 dB @ 12-bit
制冷能力
低于室温 40°C
常见问题解答
SS 系列高速全局快门相机相关信息
SS 系列采用 GSPRINT4521、GSPRINT4510 与 GSPRINT4502 全局快门 CMOS 图像传感器，分别提供 21 MP、10 MP 与 2.5 MP 彩色或黑白型号。
SS 系列提供 USB3.0 与 CoaXPress（CXP）高速数据接口，并内置 1024 MB（8 Gb）图像缓存，用于高速图像数据采集与传输。
相机支持软件 2×2、3×3、4×4 Binning，以及硬件 FPGA 2×2 Binning。具体帧率与分辨率组合以型号参数为准。
SS 系列配备光耦隔离输入、光耦隔离输出及非隔离输入输出口，可用于外部触发和设备同步。
