sMAX04BM-CL100 科学相机
产品介绍
sMAX04BM-CL100 采用 CameraLink 接口实现 108 fps 全分辨率高速采集，适配工业级实时检测系统，兼具高 QE 与稳定的大带宽链路。
产品特点
- GSENSE2020BSI 背照式 sCMOS
- CameraLink 高带宽、低时延链路
- 全分辨率 108 fps
- 量子效率：95% @ 560 nm
- 光谱响应：200–1100 nm
- 制冷温差约 40 °C（低于室温）
- 读出噪声最低 0.97 e-（HDR 11HL）
- 8/11/12/16-bit 输出与 HDR 模式
- 曝光时间范围：12 µs–10 s
- 512 MB (4 Gb) 内置缓存
- C 接口镜头；支持基于 Delsa 采集卡的 CLView 软件
产品详情
| 规格参数 | |
| 型号 | sMAX04BM-CL100 |
| 传感器 | GSENSE2020BSI (sCMOS) |
| 快门类型 | 卷帘快门 / 全局复位 |
| 色彩类型 | 黑白 |
| 分辨率 | 4.2MP (2048×2048) |
| 传感器尺寸 | 13.31 mm × 13.31 mm |
| 传感器对角线 | 1.2" (18.82 mm) |
| 像素尺寸 | 6.5 µm × 6.5 µm |
| 性能参数 | |
| 帧率 | 108 fps@2048×2048; 108 fps@1024×1024 |
| 位深 | 8-bit / 11-bit / 12-bit / 16-bit |
| 动态范围 | 61.38 dB (11-bit); 59.73 dB (HCG, 12-bit) / 67.17 dB (LCG, 12-bit); HDR 91.83 dB (11HL) / 86.02 dB (12HL) |
| 灵敏度 | 1.1×10^8 e-/((W/m²)·s) @ 550 nm |
| 接口参数 | |
| GPIO | 1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口 |
| 镜头接口 | C接口 |
| 数据接口 | CameraLink |
| 电源供电 | 12 V DC |
| 物理参数 | |
| 外形尺寸 | 80 mm × 80 mm × 101.5 mm |
| 重量 | 860 g |
| 环境参数 | |
| 工作温度 | -30 °C ~ +60 °C |
| 工作湿度 | 20%~80%（无冷凝） |
| 存储温度 | -40 °C ~ +85 °C |
| 存储湿度 | 20%~95%（无冷凝） |
| 其他参数 | |
| 操作系统 | Windows/Linux |
| 认证 | TBD |
产品概述
sMAX04BM-CL100 是一款搭载 GSENSE2020BSI (sCMOS) 背照式 sCMOS 图像传感器的科学级制冷相机，具有以下特征：
- 高分辨率成像：4.2MP (2048×2048) 分辨率，6.5 µm × 6.5 µm 像元尺寸，靶面尺寸为 13.31 mm × 13.31 mm
- 快门设计：采用卷帘快门 / 全局复位 设计，支持黑白 成像，适用于荧光成像、光谱分析、基因测序等科研场景
- 高速数据传输：支持 CameraLink 高速数据接口，最大帧率可达 108 fps@2048×2048; 108 fps@1024×1024 ，数据输出格式涵盖 8-bit / 11-bit / 12-bit / 16-bit
- 优异动态范围：动态范围最高可达 61.38 dB (11-bit); 59.73 dB (HCG, 12-bit) / 67.17 dB (LCG, 12-bit); HDR 91.83 dB (11HL) / 86.02 dB (12HL) ，灵敏度为 1.1×10^8 e-/((W/m²)·s) @ 550 nm
- 制冷系统：内置制冷系统，可将温度降低至环境以下 TBD ，有效降低暗电流
- 丰富接口：支持 GPIO 接口，镜头接口为标准 C接口 接口
- 紧凑设计：整机尺寸为 80 mm × 80 mm × 101.5 mm ，重量约为 860 g ，供电为 12 V DC
- 全平台支持：支持 Windows/Linux 系统，配套 ToupView 软件及跨平台 SDK，支持 C/C++、C#、Python 等主流开发语言
核心性能指标
帧率
最高 108 fps@2048×2048; 108 fps@1024×1024
分辨率
4.2MP (2048×2048)
动态范围
61.38 dB (11-bit); 59.73 dB (HCG, 12-bit) / 67.17 dB (LCG, 12-bit); HDR 91.83 dB (11HL) / 86.02 dB (12HL)
科学成像特性
背照式传感器
采用背照式 sCMOS 传感器，量子效率更高，特别适合微弱光成像应用
制冷降噪
内置制冷系统有效降低暗电流和噪声，提升图像质量和信噪比
高灵敏度
灵敏度达到 1.1×10^8 e-/((W/m²)·s) @ 550 nm ，满足科学成像的高精度要求
灵活控制
支持ROI、Binning、触发控制等功能，适应不同科研需求
sMAX04BM-CL100 相机凭借其卓越的科学成像性能、稳定的制冷系统和丰富的接口配置，是科研院所、医疗机构和高端工业应用的理想选择，能够满足各种精密成像和分析需求。

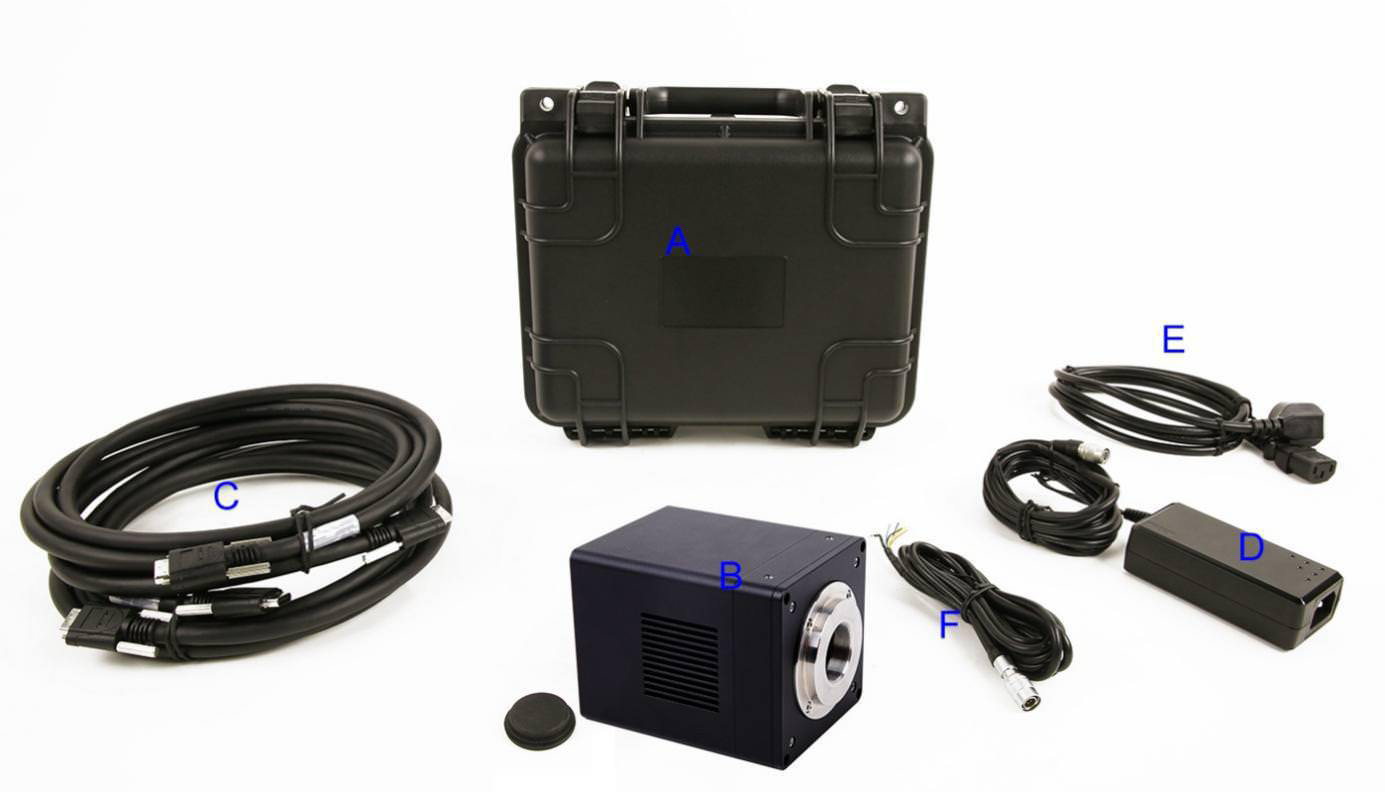

包装清单 #
当前型号 sMAX04BM-CL100 对应包装清单（CameraLink 制冷）
CameraLink 制冷
- 相机整机（CameraLink）
- 电源适配器：AC 100~240V 50/60Hz → DC 12V 3A
- I/O 线缆：7 Pin 线缆或延长线缆
- CameraLink 线缆
- 镜头（选配） C 接口
产品尺寸 #
当前型号 sMAX04BM-CL100 对应外形尺寸（CameraLink 接口（制冷））
常见问题解答
了解更多关于科学级CMOS相机的专业知识
- 超低读出噪声：sCMOS 读出噪声接近 1e⁻，远优于传统 CCD
- 高帧率：并行读出架构支持高达100fps或更高的帧速
- 宽动态范围：可同时成像亮暗区域，动态范围可达上万比一
- 大视野和高分辨率：适合高分辨率大视野成像需求
EMCCD 更适合极弱光或长曝光场合。
sCMOS 在高分辨率、高帧率且需要低噪声的应用中性价比更高。
产品深度介绍
sCMOS传感器架构
每个像素配备独立放大器和柱级ADC，可并行读出，实现高速、高信噪比成像。双增益通道与双ADC设计进一步提升动态范围和灵敏度。
低噪声 + 宽动态
典型 sCMOS 噪声 <2 e⁻（30fps），动态范围可达50,000:1，分别远超传统CCD。
快速读出与多用途
并行读出架构支持高帧率 (>100fps)，适合高速事件捕获，如细胞运动、荧光寿命、等离子体变化等。
微弱光成像能力
背照式 sCMOS QE 可达 >95%，在UV至近红外范围表现出色，同步具备低固定纹噪、冷却可低至 –30 °C 用于天文观测等。
应用场景与系统价值
适合于荧光显微、天文成像、冷原子研究、X 射线成像、材料检测、工业显微等多个科研和行业领域，具有高灵敏度、高精度和高适应性的系统优势。
