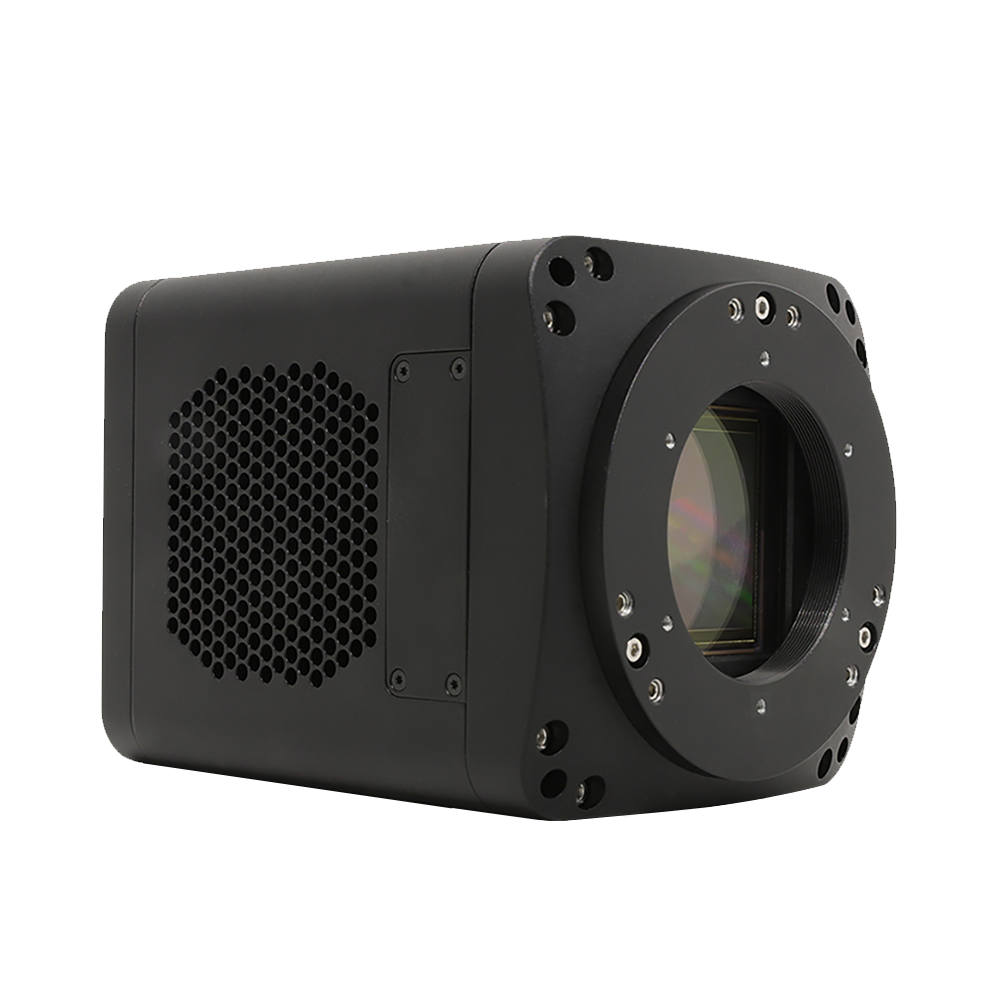

sMAX16AM-U3-CL-GPS 科学相机
产品介绍
sMAX16AM-U3-CL-GPS在标准版基础上集成GPS授时模块，支持UTC绝对时间同步和多相机精确同步。专为天文观测、卫星跟踪等需要精确时间标记的应用设计。保持了GSENSE4040传感器的所有优异性能，同时提供纳秒级时间精度。
产品特点
- 内置GPS授时模块，支持UTC时间同步
- 采用GSENSE4040大靶面sCMOS传感器
- 超高分辨率：4096×4096（16.8MP）
- 多相机精确同步能力
- 3.2英寸大靶面，36.9mm×36.9mm
- 双接口设计：USB3.0 + Camera Link
- 光谱响应范围：300nm-1000nm
- 量子效率：74%@600nm
- 双级TEC制冷，制冷温差≥40°C
- 超长曝光能力：12μs-3600s
- HDR16模式：82.5dB超高动态范围
- 1024MB (8Gb)大容量缓存
- M54×0.75专业镜头接口
- 纳秒级时间戳精度
- 适合天文观测和卫星跟踪应用
产品详情
| 规格参数 | |
| 型号 | sMAX16AM-U3-CL-GPS |
| 传感器 | GSENSE4040 (sCMOS) |
| 快门类型 | 卷帘快门 |
| 色彩类型 | 黑白 |
| 分辨率 | 16.8MP (4096×4096) |
| 传感器尺寸 | 36.9mm × 36.9mm |
| 传感器对角线 | 3.3" (52.18mm) |
| 像素尺寸 | 9µm × 9µm |
| 性能参数 | |
| 帧率 | 20fps@4096x4096 (USB3); 23fps@4096x4096 (CameraLink); 80fps@2048x2048 (USB3); 90fps@2048x2048 (CameraLink) |
| 曝光时间范围 | 12μs~1h |
| 位深 | 8/12/16bit |
| 动态范围 | 58.5dB(HCG)/67.5dB(LCG) (12bit); 82.5dB (HDR16) |
| 灵敏度 | 23.82 V/(lux-s)@600nm |
| 接口参数 | |
| GPIO | 1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口 |
| 镜头接口 | M54 x 0.75 |
| 数据接口 | USB3/CameraLink |
| 电源供电 | 19V 4.74A DC |
| 物理参数 | |
| 外形尺寸 | 100mm × 100mm × 127.7mm |
| 重量 | 1317g |
| 环境参数 | |
| 工作温度 | -30°C ~ +45°C |
| 工作湿度 | 0-95% |
| 存储温度 | -40°C ~ +60°C |
| 存储湿度 | TBD |
| 其他参数 | |
| 操作系统 | Windows/Linux |
| 认证 | CE/FCC |
产品概述
sMAX16AM-U3-CL-GPS 是一款搭载 GSENSE4040 (sCMOS) 背照式 sCMOS 图像传感器的科学级制冷相机，具有以下特征：
- 高分辨率成像：16.8MP (4096×4096) 分辨率，9µm × 9µm 像元尺寸，靶面尺寸为 36.9mm × 36.9mm
- 快门设计：采用卷帘快门 设计，支持黑白 成像，适用于荧光成像、光谱分析、基因测序等科研场景
- 高速数据传输：支持 USB3/CameraLink 高速数据接口，最大帧率可达 20fps@4096x4096 (USB3); 23fps@4096x4096 (CameraLink); 80fps@2048x2048 (USB3); 90fps@2048x2048 (CameraLink) ，数据输出格式涵盖 8/12/16bit
- 优异动态范围：动态范围最高可达 58.5dB(HCG)/67.5dB(LCG) (12bit); 82.5dB (HDR16) ，灵敏度为 23.82 V/(lux-s)@600nm
- 制冷系统：内置制冷系统，可将温度降低至环境以下 TBD ，有效降低暗电流
- 丰富接口：支持 GPIO 接口，镜头接口为标准 M54 x 0.75 接口
- 紧凑设计：整机尺寸为 100mm × 100mm × 127.7mm ，重量约为 1317g ，供电为 19V 4.74A DC
- 全平台支持：支持 Windows/Linux 系统，配套 ToupView 软件及跨平台 SDK，支持 C/C++、C#、Python 等主流开发语言
核心性能指标
帧率
最高 20fps@4096x4096 (USB3); 23fps@4096x4096 (CameraLink); 80fps@2048x2048 (USB3); 90fps@2048x2048 (CameraLink)
分辨率
16.8MP (4096×4096)
动态范围
58.5dB(HCG)/67.5dB(LCG) (12bit); 82.5dB (HDR16)
科学成像特性
背照式传感器
采用背照式 sCMOS 传感器，量子效率更高，特别适合微弱光成像应用
制冷降噪
内置制冷系统有效降低暗电流和噪声，提升图像质量和信噪比
高灵敏度
灵敏度达到 23.82 V/(lux-s)@600nm ，满足科学成像的高精度要求
灵活控制
支持ROI、Binning、触发控制等功能，适应不同科研需求
sMAX16AM-U3-CL-GPS 相机凭借其卓越的科学成像性能、稳定的制冷系统和丰富的接口配置，是科研院所、医疗机构和高端工业应用的理想选择，能够满足各种精密成像和分析需求。

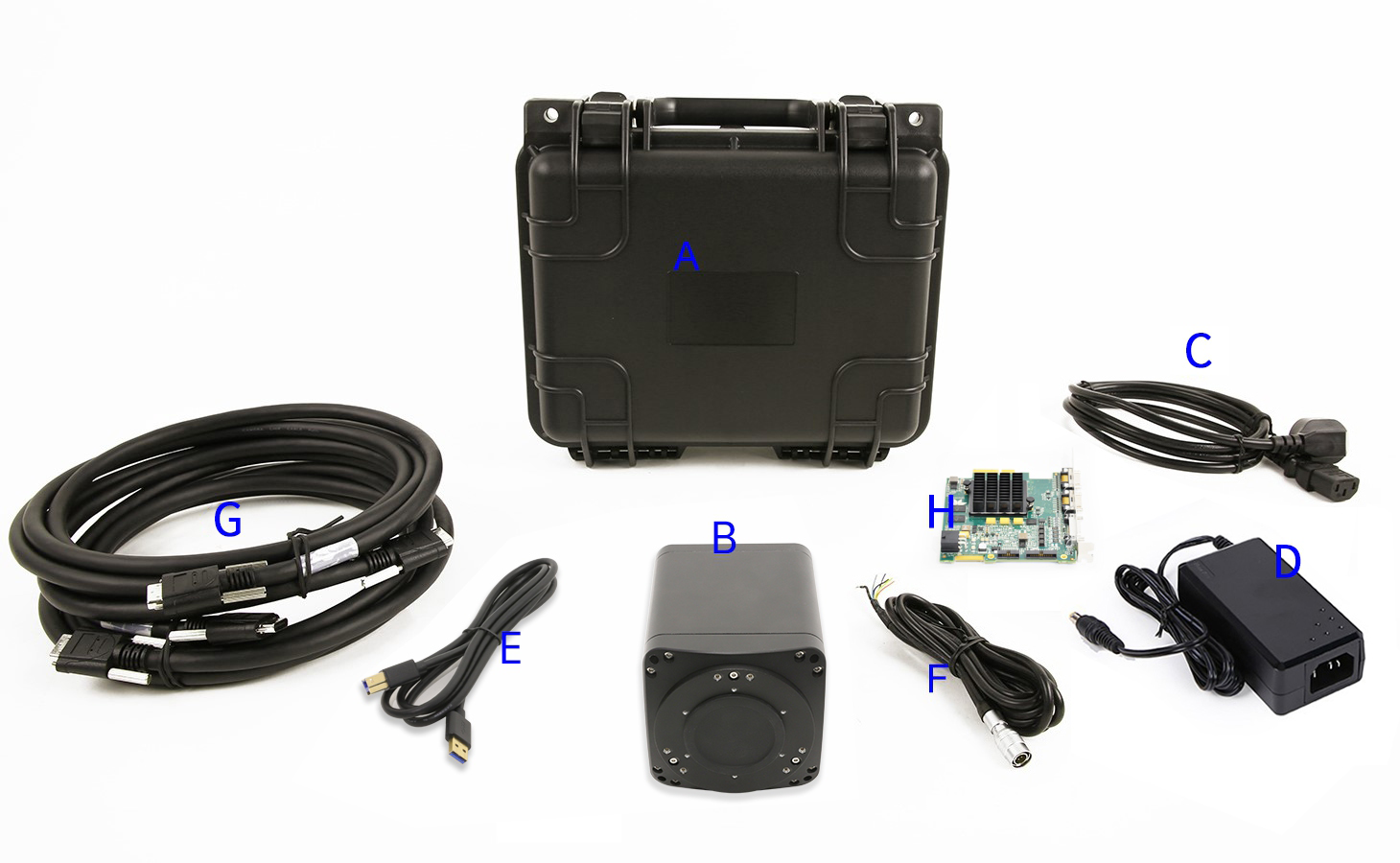

Package Contents #
Package list for model sMAX16AM-U3-CL-GPS (CameraLink Cooled)
CameraLink Cooled
- Camera body (CameraLink)
- Power adapter: AC 100~240 V 50/60 Hz → DC 12 V 3 A
- I/O cable: 7-pin cable or extension cable
- CameraLink cable (Optional)
- Lens (optional) C-mount
Product Dimensions #
Dimensions for model sMAX16AM-U3-CL-GPS (CameraLink interface (cooled))
Frequently Asked Questions
Learn more about scientific CMOS cameras
- Ultra-low read noise: sCMOS read noise approaches 1 e⁻, far outperforming traditional CCDs.
- High frame rate: Parallel readout architecture supports 100 fps or higher.
- Wide dynamic range: Captures bright and dark regions simultaneously with ratios up to tens of thousands to one.
- Large field of view and high resolution: Suits high-resolution, wide-field imaging.
EMCCD cameras excel in ultra-low light or long-exposure conditions.
sCMOS delivers greater value for high-resolution, high-speed imaging with low noise.
In-Depth Product Overview
sCMOS Sensor Architecture
Each pixel has its own amplifier and column ADC for parallel readout, enabling high-speed, high-SNR imaging. Dual gain channels and dual ADC designs further expand dynamic range and sensitivity.
Low Noise + Wide Dynamic Range
Typical sCMOS noise is < 2 e⁻ (30 fps) with dynamic range up to 50,000:1—far exceeding traditional CCDs.
Fast Readout & Versatility
Parallel readout supports >100 fps for capturing fast events such as cell motion, fluorescence lifetime studies, and plasma dynamics.
Low-Light Performance
Back-illuminated sCMOS sensors achieve >95% QE from UV to NIR, with low fixed-pattern noise and cooling down to −30 °C for astronomy and other needs.
Application Scenarios & System Value
Ideal for fluorescence microscopy, astronomy, cold atom research, X-ray imaging, materials inspection, and industrial microscopy—delivering high sensitivity, precision, and adaptability.
Key Application Areas
Representative sCMOS applications
sCMOS Technology Advantages Summary
- Ultra-low read noise (<2 e⁻)
- High frame rate (>100 fps)
- Wide dynamic range (50,000:1)
- High quantum efficiency (>95%)
- Large FOV, high resolution
- Cooling capability (−30 °C)
- Parallel readout architecture
- Adaptable to diverse research needs
