sMAX6504B-VIS-U20-CXP 科学相机

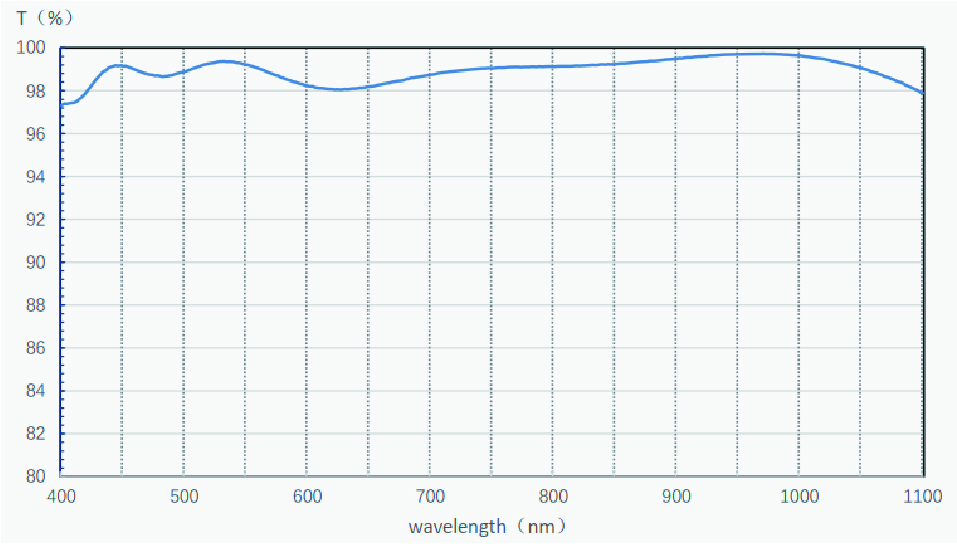

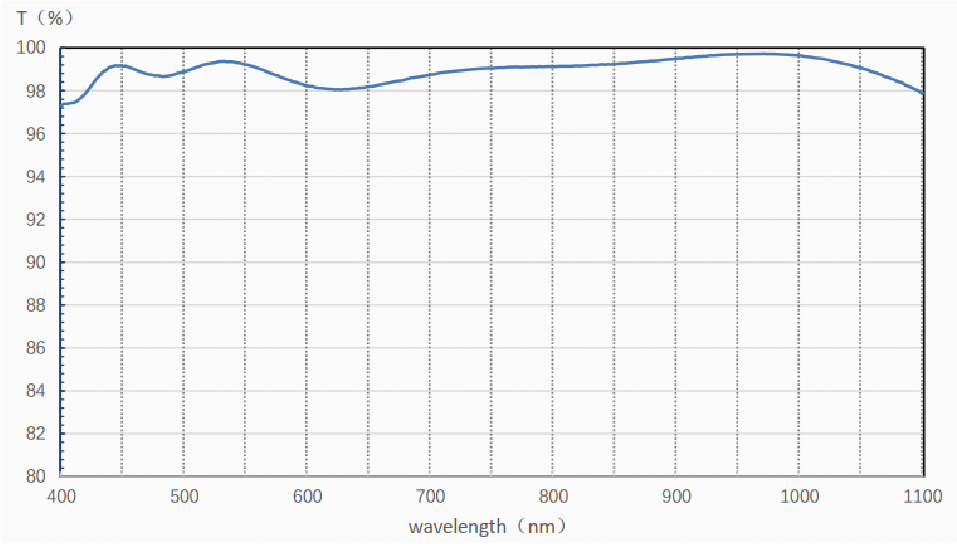

sMAX6504B-VIS-U20-CXP 搭载 GSENSE6504BSI 1.2 英寸科学级 CMOS 图像传感器，配备 AR1100nm 保护玻璃，覆盖 200–1100 nm 光谱范围。型号提供 USB3.2 Gen 2x2 和 CXP 2.0x4 接口，支持风冷或水冷配置。

产品详情

规格参数
型号	sMAX6504B-VIS-U20-CXP
传感器	GSENSE6504BSI (CMOS图像传感器)
快门类型	卷帘快门 / 全局复位
色彩类型	黑白（Mono）
分辨率	4.2MP (2048×2048)
传感器尺寸	1.2"
传感器对角线
像素尺寸	6.5 µm × 6.5 µm
性能参数
帧率	CXP 2.0x4：298fps@8bit、298fps@12bit、170fps@16bit; USB3.2 Gen 2x2：298fps@8bit、298fps@12bit、170fps@16bit
曝光时间范围	12 µs–300 s
位深	Mono 8 / Mono 12 / Mono 16
动态范围	62.1 dB（高灵敏模式）/ 86 dB（高动态模式）
灵敏度	9.2×10^7 e-/((W/m²)·s) @450 nm
接口参数
GPIO	1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出口
镜头接口	C接口
数据接口	USB3.2 Gen 2x2 / CXP 2.0x4
电源供电	19V 4.74A电源适配器供电
物理参数

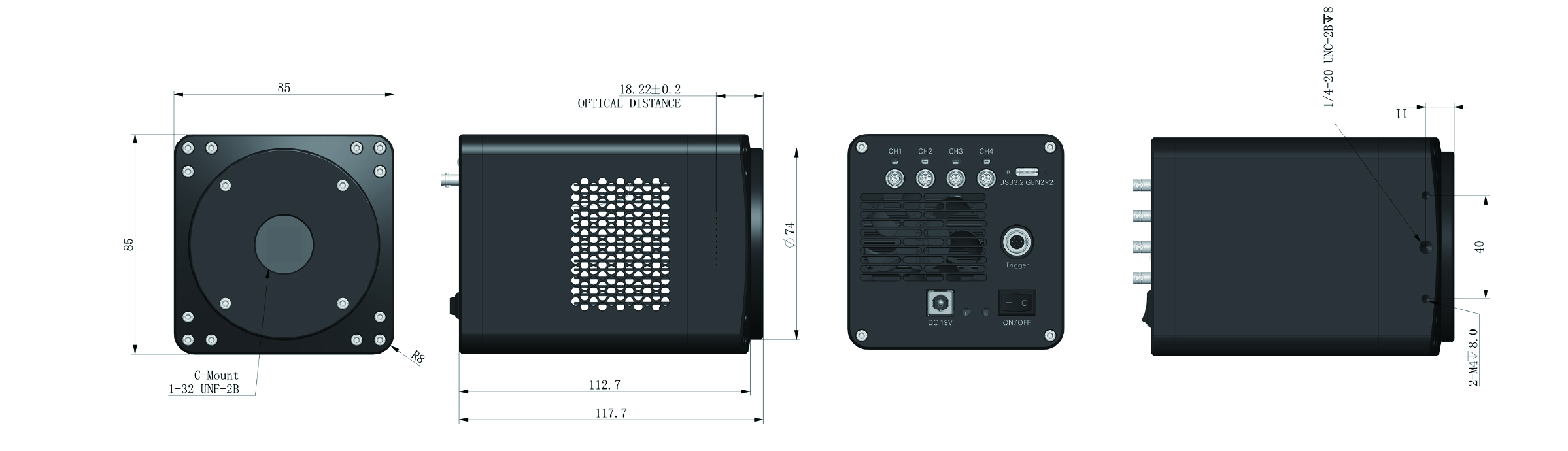

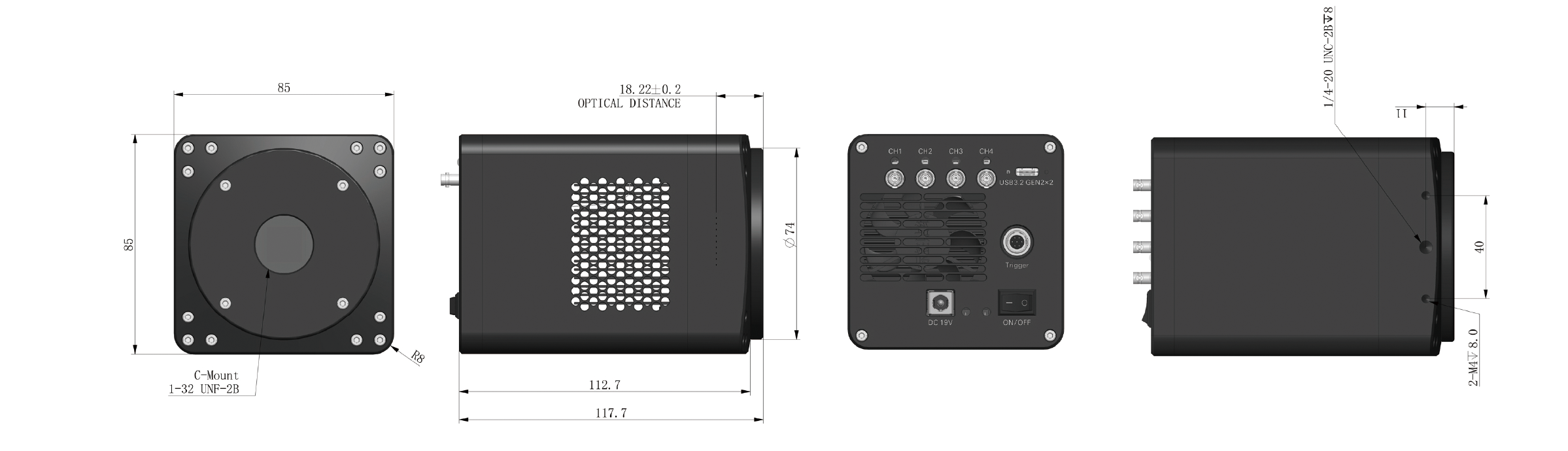

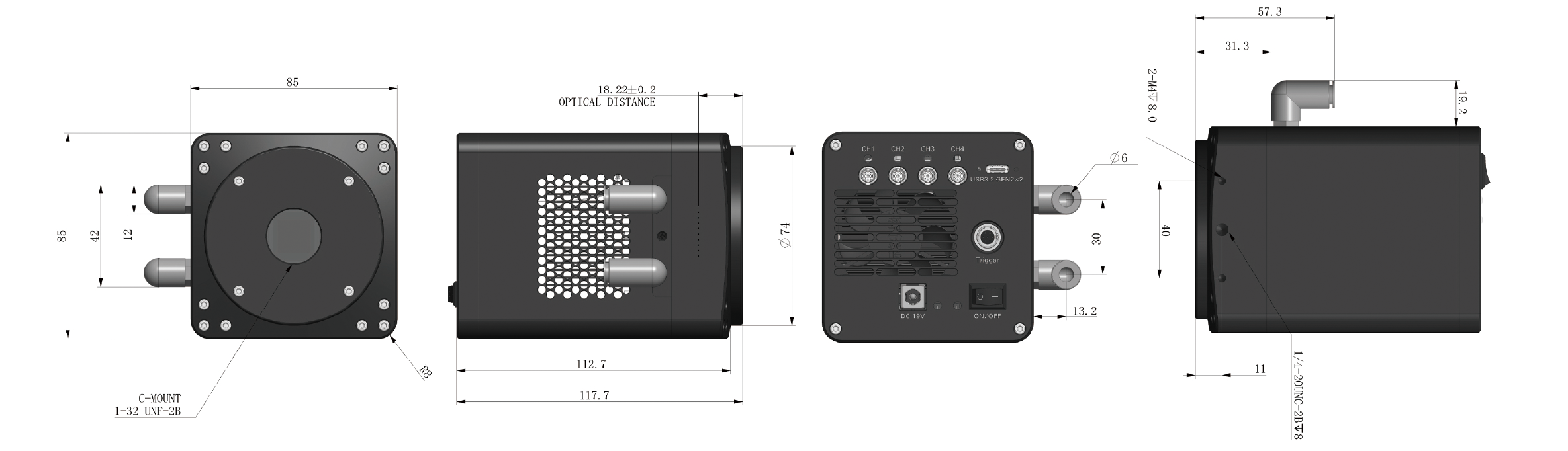

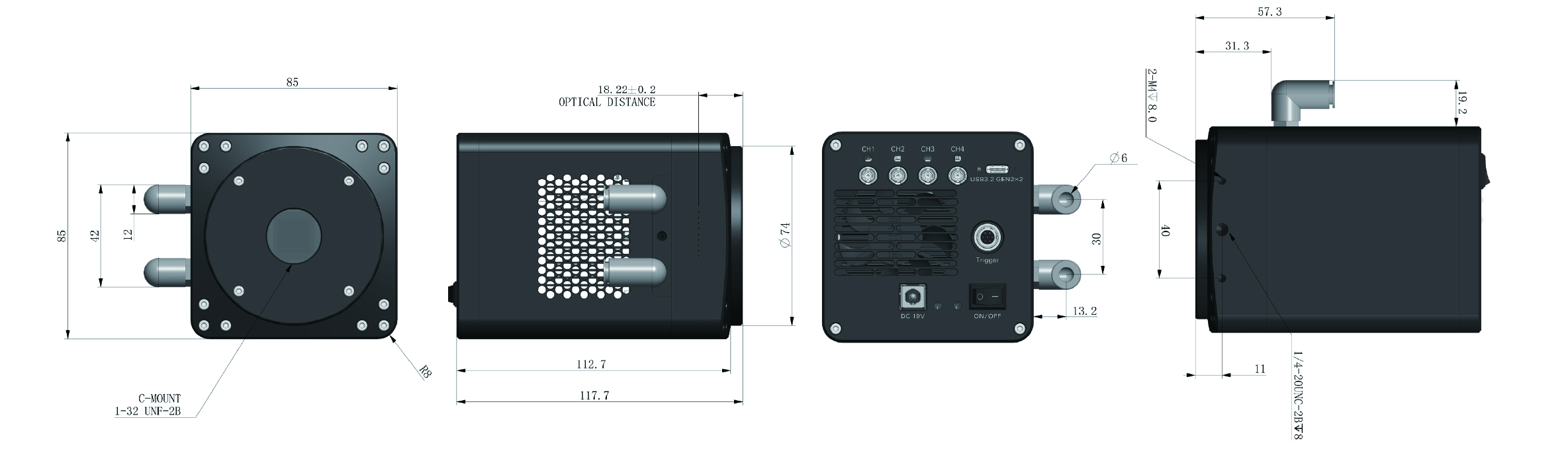

外形尺寸	85 mm × 85 mm × 118 mm
重量	976 g
环境参数
工作温度	-30°C ~ +60°C
工作湿度	20%~80%（无冷凝）
存储温度	-40°C ~ +85°C
存储湿度	20%~80%（无冷凝）
其他参数
操作系统
认证

sMAX6504B-VIS-U20-CXP 是一款搭载 GSENSE6504BSI (CMOS图像传感器) 背照式 sCMOS 图像传感器的科学级制冷相机，具有以下特征：

高分辨率成像：4.2MP (2048×2048) 分辨率，6.5 µm × 6.5 µm 像元尺寸，靶面尺寸为 1.2"
快门设计：采用卷帘快门 / 全局复位设计，支持黑白成像，适用于荧光成像、光谱分析、基因测序等科研场景
高速数据传输：支持 USB3.2 Gen 2x2 / CXP 2.0x4 高速数据接口，最大帧率可达 CXP 2.0x4：298fps@8bit、298fps@12bit、170fps@16bit; USB3.2 Gen 2x2：298fps@8bit、298fps@12bit、170fps@16bit ，数据输出格式涵盖 Mono 8 / Mono 12 / Mono 16
优异动态范围：动态范围最高可达 62.1 dB（高灵敏模式）/ 86 dB（高动态模式），灵敏度为 9.2×10^7 e-/((W/m²)·s) @450 nm
制冷系统：内置制冷系统，制冷能力为风冷低于环境 40°C / 水冷低于环境 55°C ，有效降低暗电流
丰富接口：支持 GPIO 接口，镜头接口为标准 C接口接口
紧凑设计：整机尺寸为 85 mm × 85 mm × 118 mm ，重量约为 976 g ，供电为 19V 4.74A电源适配器供电
全平台支持：支持系统，配套 ToupView 软件及跨平台 SDK，支持 C/C++、C#、Python 等主流开发语言
