FM100系列 - 荧光显微系统
产品介绍
适用于生物荧光成像和特殊材料检测，内置DAPI紫外模块，支持多种物镜与滤光片定制。
荧光显微镜（Fluorescence Microscope）是一种用于观察荧光或磷光物质的显微镜。荧光显微镜的原理是使用特定波长(或波段)的激发光照射样品，激发光被荧光团吸收从而发射出波长更长的发射光，利用发射滤光片可以将发射光从激发光中分离出来，发射光照射到探测器实现荧光成像。近年来荧光显微镜系统被广泛应用于生物学研究，例如观察被荧光标记的生物分子，这使得荧光显微镜变得越来越重要。
技术特点
- 标准工作距系列/长工作距系列物镜（可选）
- 成像光路：1X（筒镜焦距180mm），可定制不同倍率缩倍镜
- 成像光路像面尺寸：25mm
- 成像光路光谱范围：可见光
- 相机接口：C/M42/M52等可选
- 照明方式：临界照明/科勒照明可选
- 照明光源：功率3W，波长365nm的LED光源
- 荧光模块：DAPI单带通紫外滤片（激发片365nm、发射片445nm、二向色镜405nm），可定制
应用领域
产品详情
基本技术参数
| 光学系统参数 | |
| 物镜系列 | 标准工作距系列 / 长工作距系列（可选） |
| 成像光路 | 1X（筒镜焦距180mm），可定制不同倍率缩倍镜 |
| 像面尺寸 | 25mm |
| 光谱范围 | 可见光 |
| 相机接口 | C/M42/M52等可选 |
| 照明系统参数 | |
| 照明方式 | 临界照明/科勒照明可选 |
| 照明光源 | 功率3W，波长365nm的LED光源 |
| 荧光模块 | DAPI单带通紫外滤片（激发片365nm、发射片445nm、二向色镜405nm），可定制 |
物镜参数表
标准工作距系列
| 产品型号 | 倍率 | 数值孔径(NA) | 工作距离(WD) | 焦距 | 分辨率 | 物方视场 | 像方视场 | 螺纹 |
|---|---|---|---|---|---|---|---|---|
| Flour2.5XA | 2.5X | 0.075 | 6.2mm | 80mm | 4.46μm | 10mm | 25mm | M26*0.705 |
| Flour5XA | 5X | 0.15 | 23.5mm | 39mm | 2.2μm | 5mm | 25mm | M26*0.705 |
| Flour10XA | 10X | 0.3 | 22.8mm | 20mm | 1.1μm | 2.5mm | 25mm | M26*0.705 |
| Flour20XA | 20X | 0.4 | 19.2mm | 10mm | 0.8μm | 1.1mm | 25mm | M26*0.705 |
| Flour50XA | 50X | 0.55 | 11mm | 4mm | 0.6μm | 0.44mm | 25mm | M26*0.705 |
长工作距系列
| 产品型号 | 倍率 | 数值孔径(NA) | 工作距离(WD) | 焦距 | 分辨率 | 物方视场 | 像方视场 | 螺纹 |
|---|---|---|---|---|---|---|---|---|
| FlourL2XA | 2X | 0.055 | 33.7mm | 100mm | 6.1μm | 12.5mm | 25mm | M26*0.705 |
| FlourL5XA | 5X | 0.14 | 33.6mm | 40mm | 2.2μm | 5mm | 25mm | M26*0.705 |
| FlourL10XA | 10X | 0.28 | 33.4mm | 20mm | 1.2μm | 2.5mm | 25mm | M26*0.705 |
| FlourL20XA | 20X | 0.34 | 29.5mm | 10mm | 0.8μm | 1.25mm | 25mm | M26*0.705 |
| FlourL50XA | 50X | 0.5 | 18.9mm | 4mm | 0.7μm | 0.5mm | 25mm | M26*0.705 |

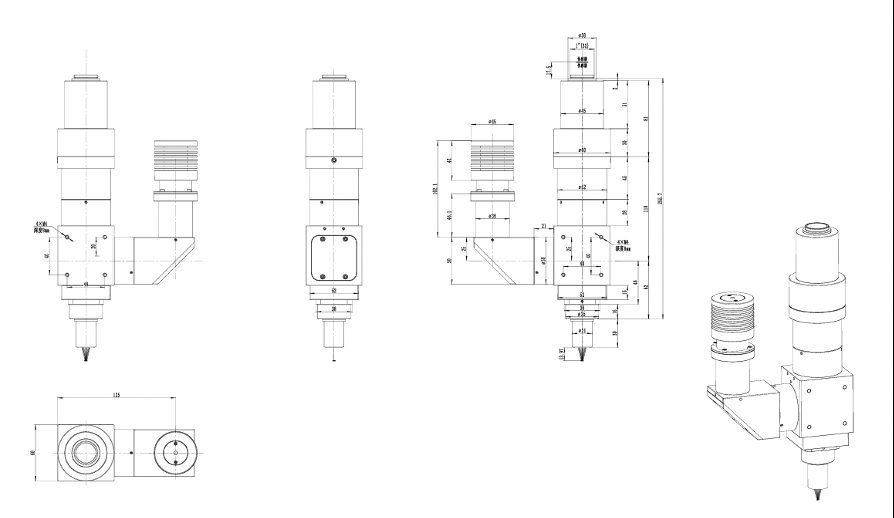

产品尺寸图
系统配置方案
根据应用需求，灵活组合硬件与软件模块
| 维度 | 关键配置 | 技术亮点 | 用户收益 |
|---|---|---|---|
| 成像硬件 |
• ToupCam X 系列：IMX415/IMX571 等背照式 CMOS，最高 45 MP、USB 3.0/HDMI 60 fps 4K • HCAM/PUM 便携模组：UVC 即插即用，8 LED 环形光内置 |
• 低读噪 & 66 dB+ 动态范围 • 逐行扫描+全局快门选配 |
真实色彩还原、高对比度；满足高速 AOI、荧光弱信号等多场景 |
| 变倍光学 |
• MZO 系列 (0.25×–8×)：20× 变倍比，NA 0.12，174 mm 长工作距 • ZOPE 一体机：内置 8 LED & USB 相机，齐焦线性变倍 |
双端平行光路、衍射极限 MTF、低畸变 | 缩放无须二次调焦，将样品从毫米级直达微米级 |
| 照明系统 |
• TZM0756DRL 65/85 mm LED 环形光：亮度 PWM 连续可调 • TZM0756CL 同轴光 + 点光源 • AALRL-200 大环形光：300 mm 均匀视场 |
多通道 / 偏振 / 同轴复合光；LED 角度 30°可调 | 解决 PCB 焊点眩光、晶圆划痕、透明薄膜检视等难题 |
| 机械平台 |
• TPS-600 粗微调支架 (5 kg 承重) • TPS-300 精密微调 2 µm Step • Motorized Z & XY 平台（选配） |
阳极氧化 Class II 航空铝、滚珠丝杆 | 长期 24×7 稳定定位，支持自动对焦与阵列扫描 |
| 软件&算法 |
• ToupView：实时测量/注释、深景合成、HDR、偏振解调 • SDK/API：Windows/macOS/Linux/Android • AI 模块：缺陷分类、尺寸公差判定 |
二次开发 + PLC/机器人串口协议 | 快速集成到 MES/SPC 质量体系，支持边缘计算与云端同步 |
系统优势
五大核心优势，构建专业显微成像平台
完整生态，交钥匙交付
相机、镜头、照明、支架、软件全自研——无需多家采购匹配，即插即用节省 60% 集成工时。
高分辨 + 大景深双兼顾
45 MP 超清 CMOS + 深景合成算法，可在 30 mm 视场内获得微米级纵深清晰图像。
多波段 & 低光成像
支持白光/近红外/偏振组合，与同轴光+环形光同步曝光；在 0.05 lux 下仍能呈现纹理细节。
灵活扩展，守护投资
标准 C-Mount 与 GigE Vision/USB3 Vision 协议，后期可升级 AI 模块、自动载物台和多相机同步，无需替换主体。
跨行业落地案例
- 半导体：Bumping、划痕、键合线缺陷 AOI
- FPC/PCB：锡膏高度、焊盘残渣检测
- 新能源：锂电隔膜孔径、极片涂布一致性
- 生命科学：组织切片、昆虫学、植物活体观察
- 教育培训：高校材料课虚拟实验、STEAM 创客课程
应用案例
覆盖多个行业的成功实施经验
半导体制造
FPC/PCB质检
新能源材料
