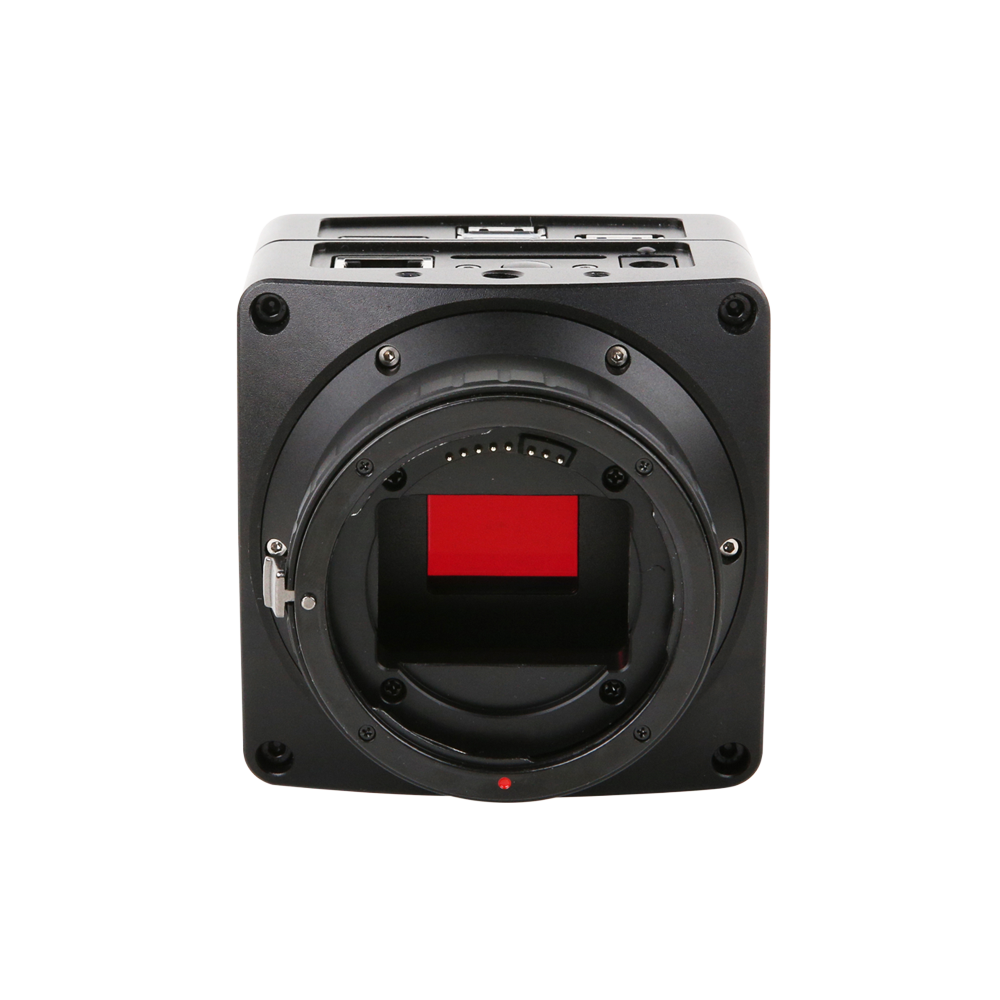

X8FCAM4K系列
产品介绍
X8FCAM4K22MPA_EFL相机是图谱光电设计的一款包含多种方式输出（HDMI+NETWORK+USB）相机，这里X8FCAM4K22MPA_EFL的X表示多接口，8系列表示是图谱光电的AI高端平台，F表示自动对焦，4K表示HDMI输出为4K，22MP表示相机最大输出22MP图片，A表示为A款传感器，EFL是佳能Electronic Focus Lens缩写，表示电子对焦镜头，也表示佳能EF卡口镜头。相机内置大尺寸高分辨率高性能的CMOS传感器。可以直接连接到HDMI显示器，还可以通过NETWORK/USB连接到电脑，更可以将图像同视频保存在SD卡或USB闪存盘中供现场分析与后继研究。
X8FCAM4K22MPA_EFL相机通过HDMI接口输出实时图像，并且可以通过USB鼠标操作图形界面，进行图像显示的调节、处理、测量等功能。
X8FCAM4K22MPA_EFL相机最大的特点是可以搭配任意支持的EF卡口镜头使用，正确安装镜头后可以在HDMI界面上实时获取镜头的焦距，光圈与对焦等信息，并可以进行光圈控制/手动对焦/自动对焦。

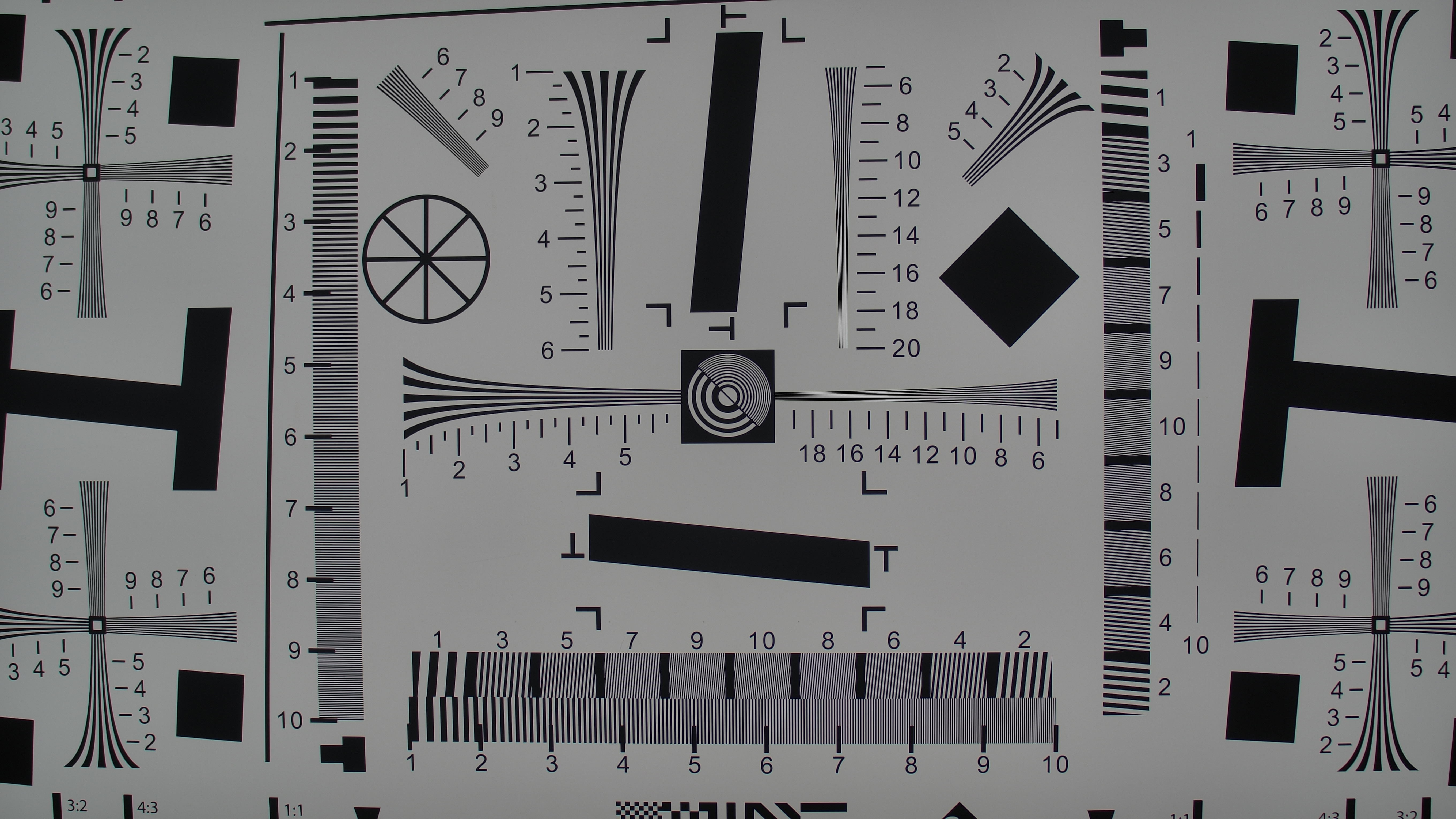

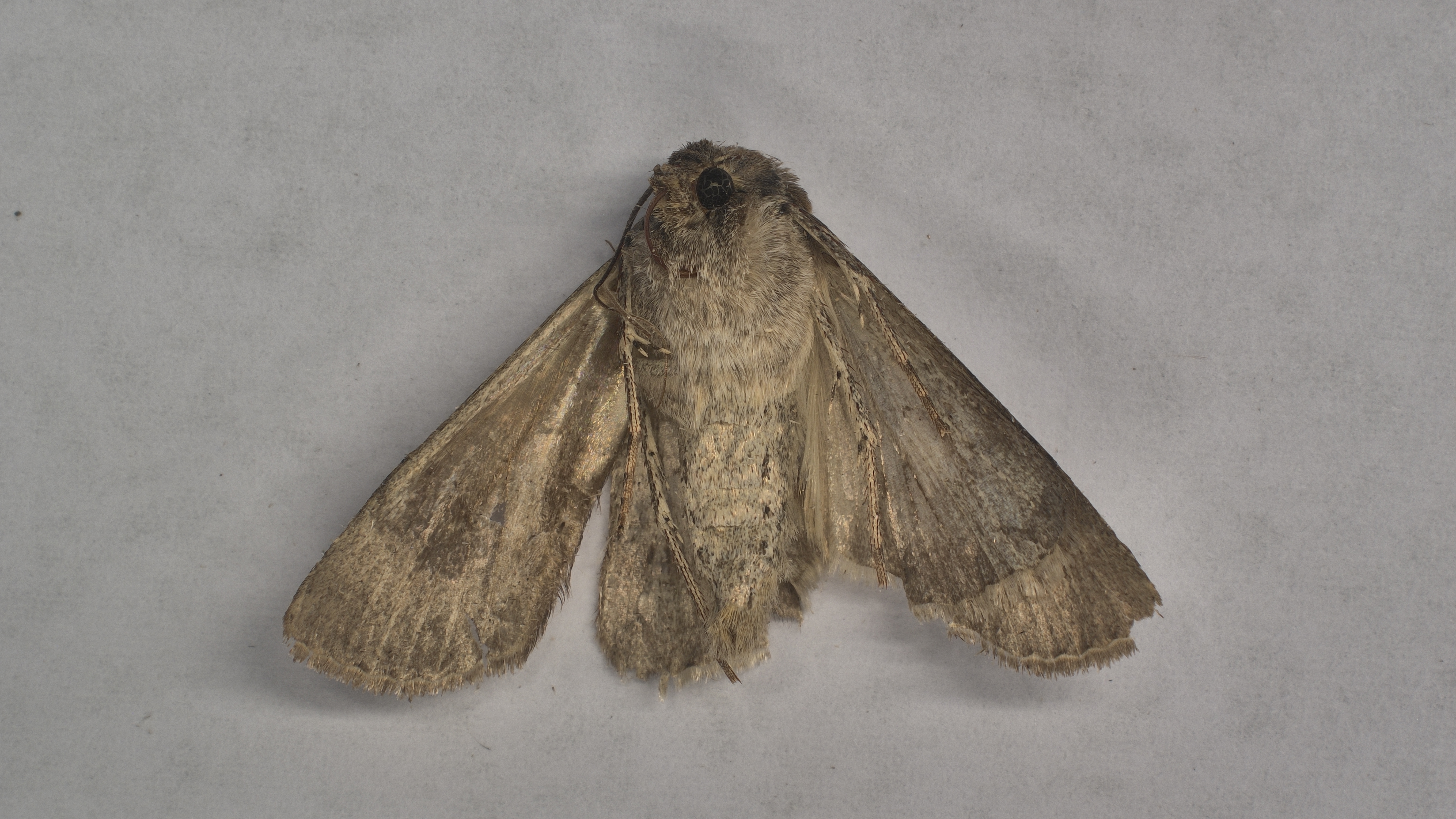

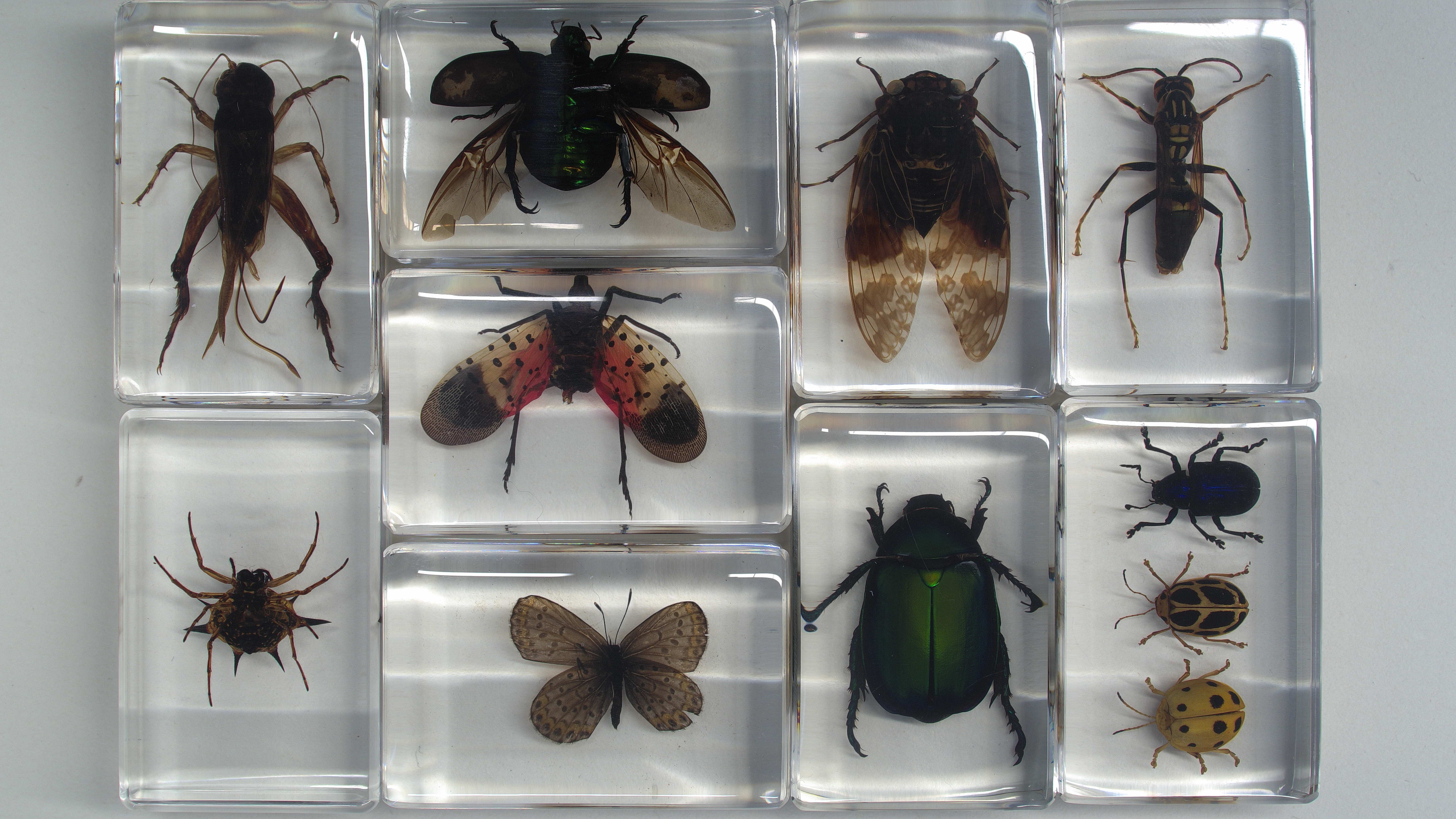

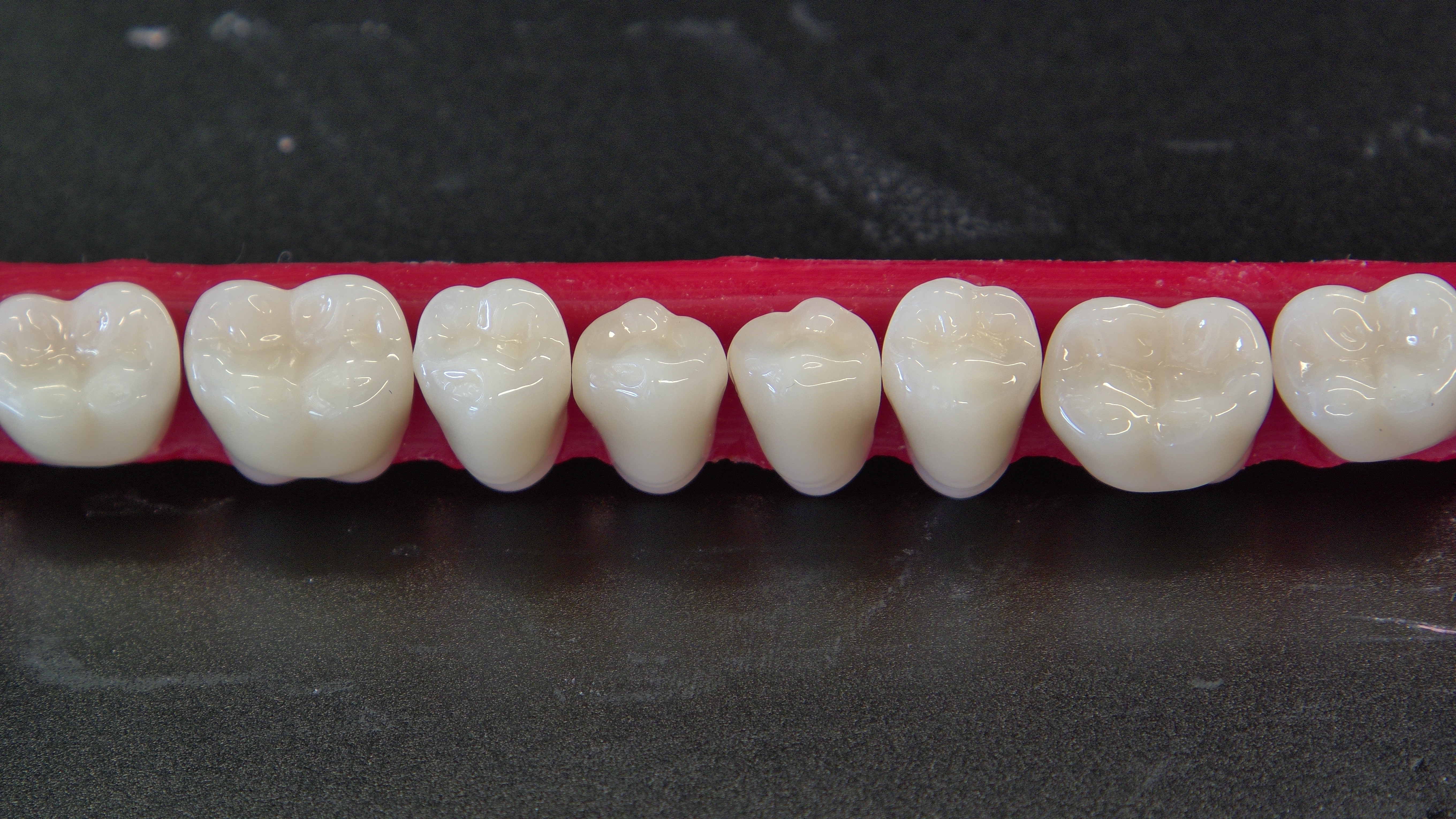

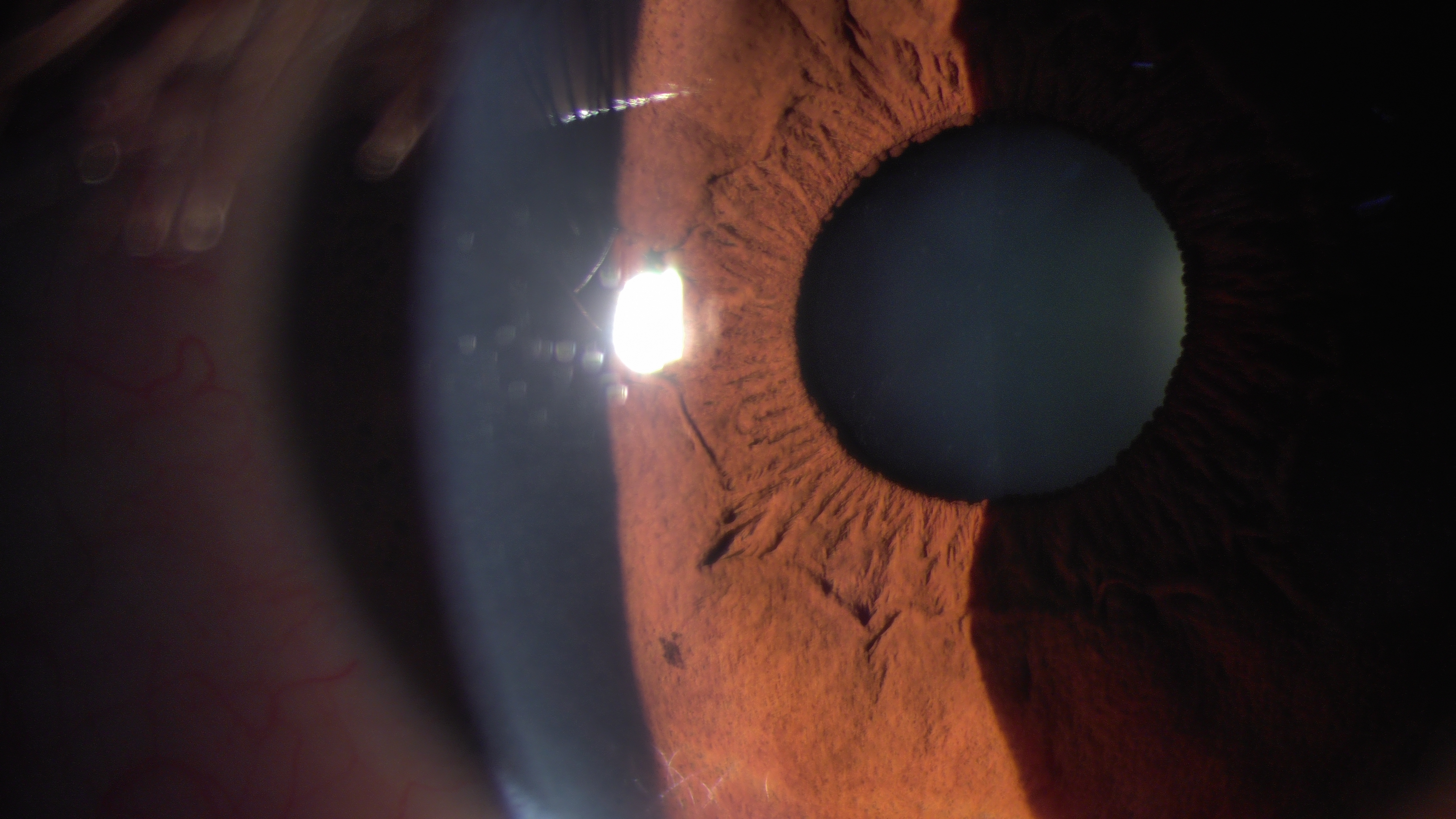

该相机可以用于医疗领域检测，比如眼科和口腔；也可以用于超高清工业检测。可以根据客户需要，适配各种焦距的EF卡口镜头。
产品特点
- Sony背照式大靶面CMOS传感器
- 适配各种EF卡口镜头，实现镜头光圈控制/手动对焦/自动对焦
- 基于镜头对焦控制，实现对焦后图像的景深合成功能
- 提供镜头畸变矫正功能
- 10bit ISP处理，色彩还原性更佳，锐化和3D降噪效果显著，ROI白平衡更加精准

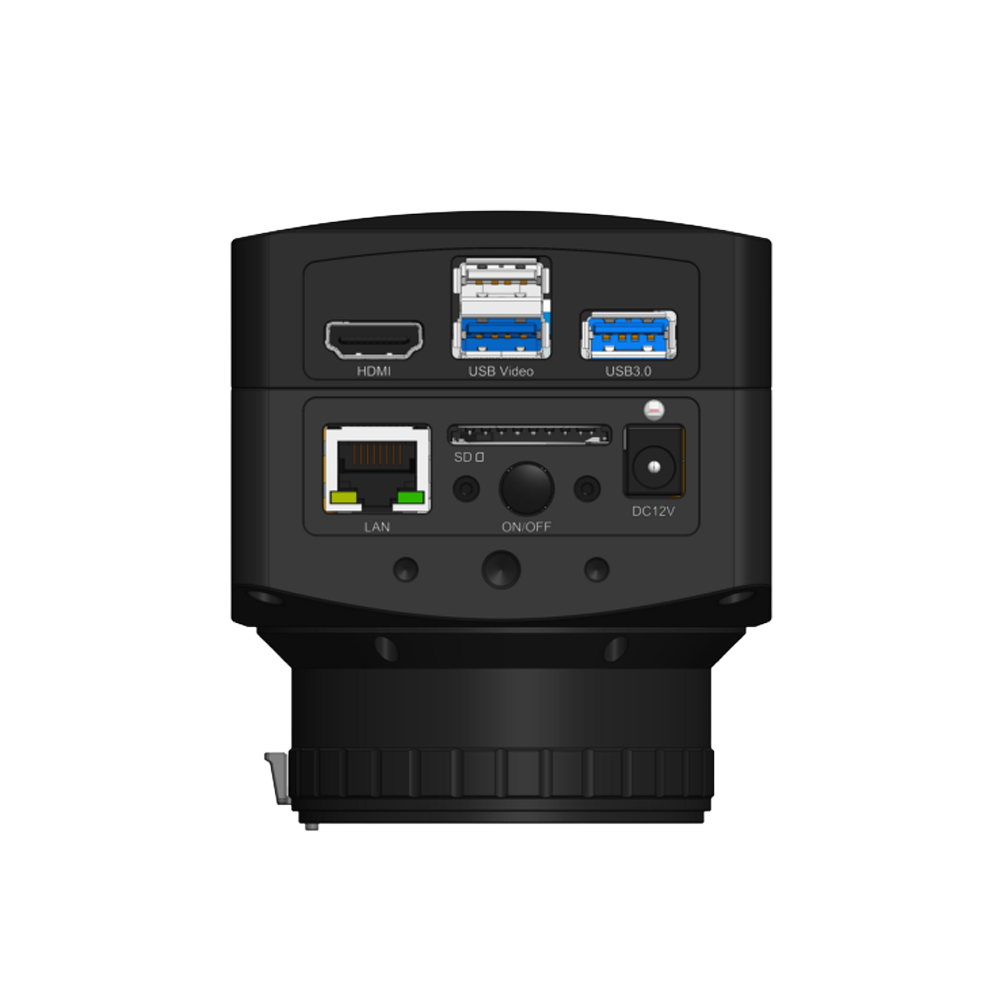

- 4K HDMI/NETWORK/USB多接口同步输出
- SD卡/USB闪存盘保存捕获视频或图像，并支持本地预览与回放
- 支持RAW格式图像的捕获与显示
- 支持拍照通过网络自动上传到服务器功能
- 支持USB音控模块，实现语音指令实时操控相机进行拍照、录像以及冻结等操作

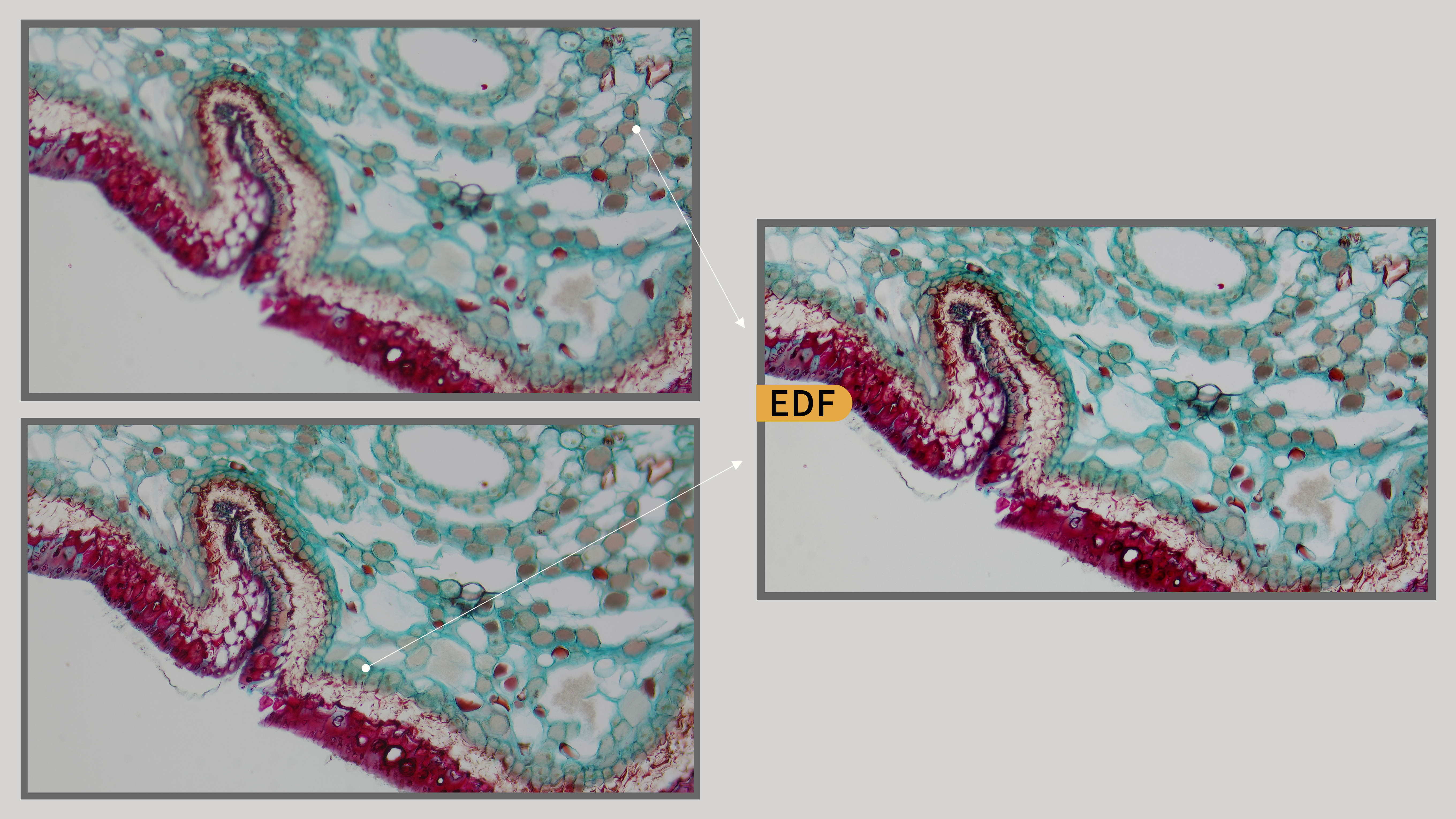

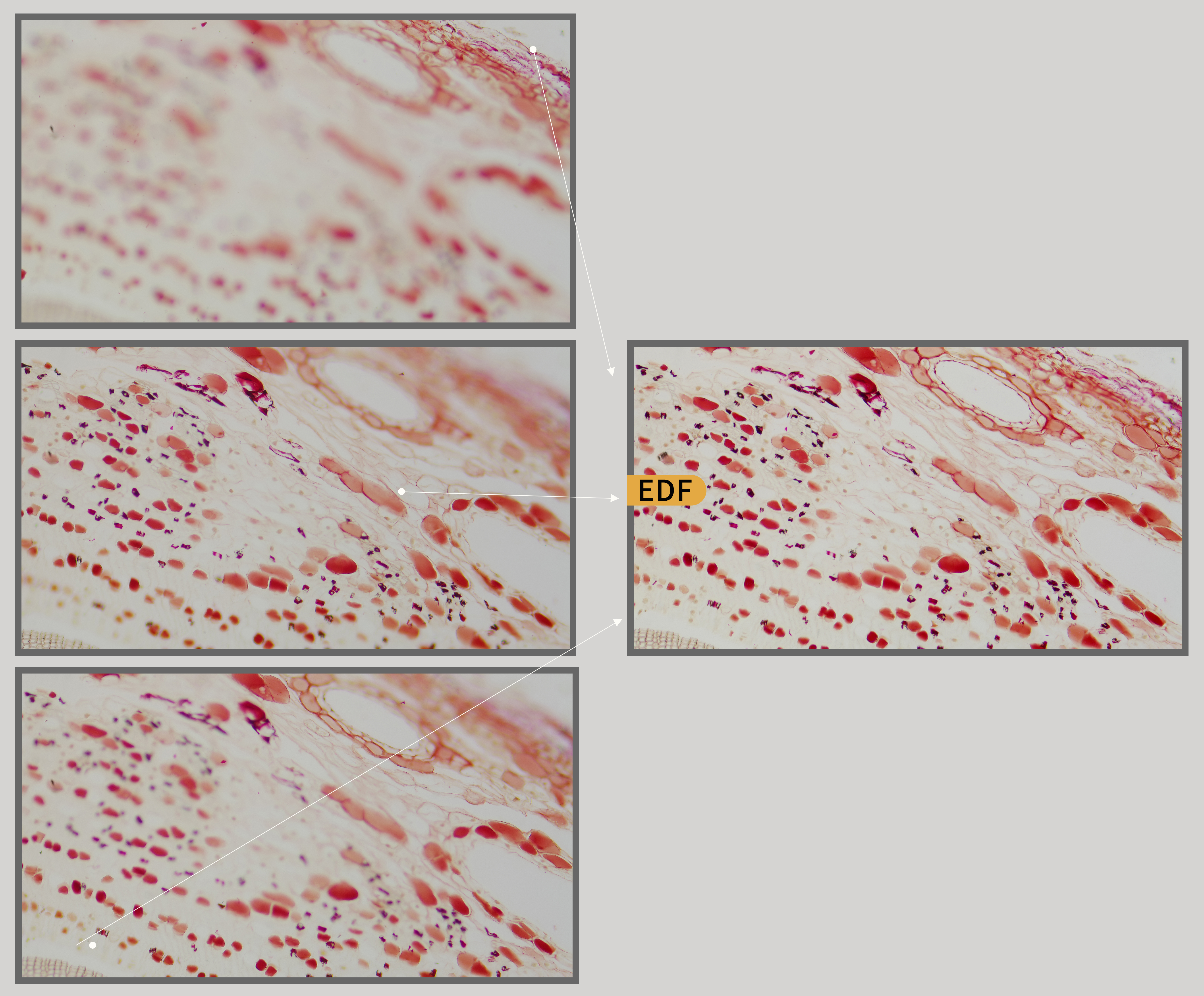

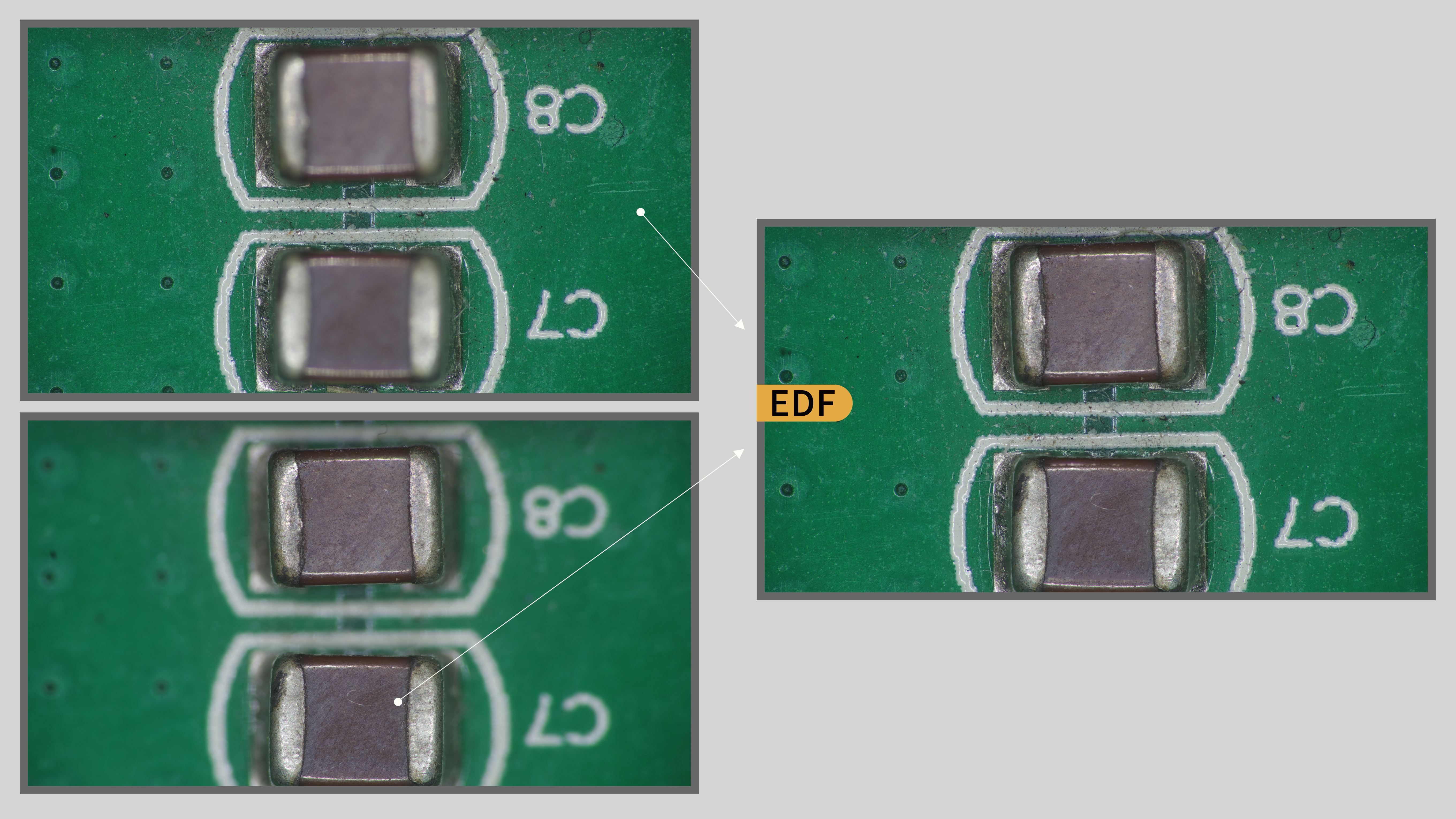

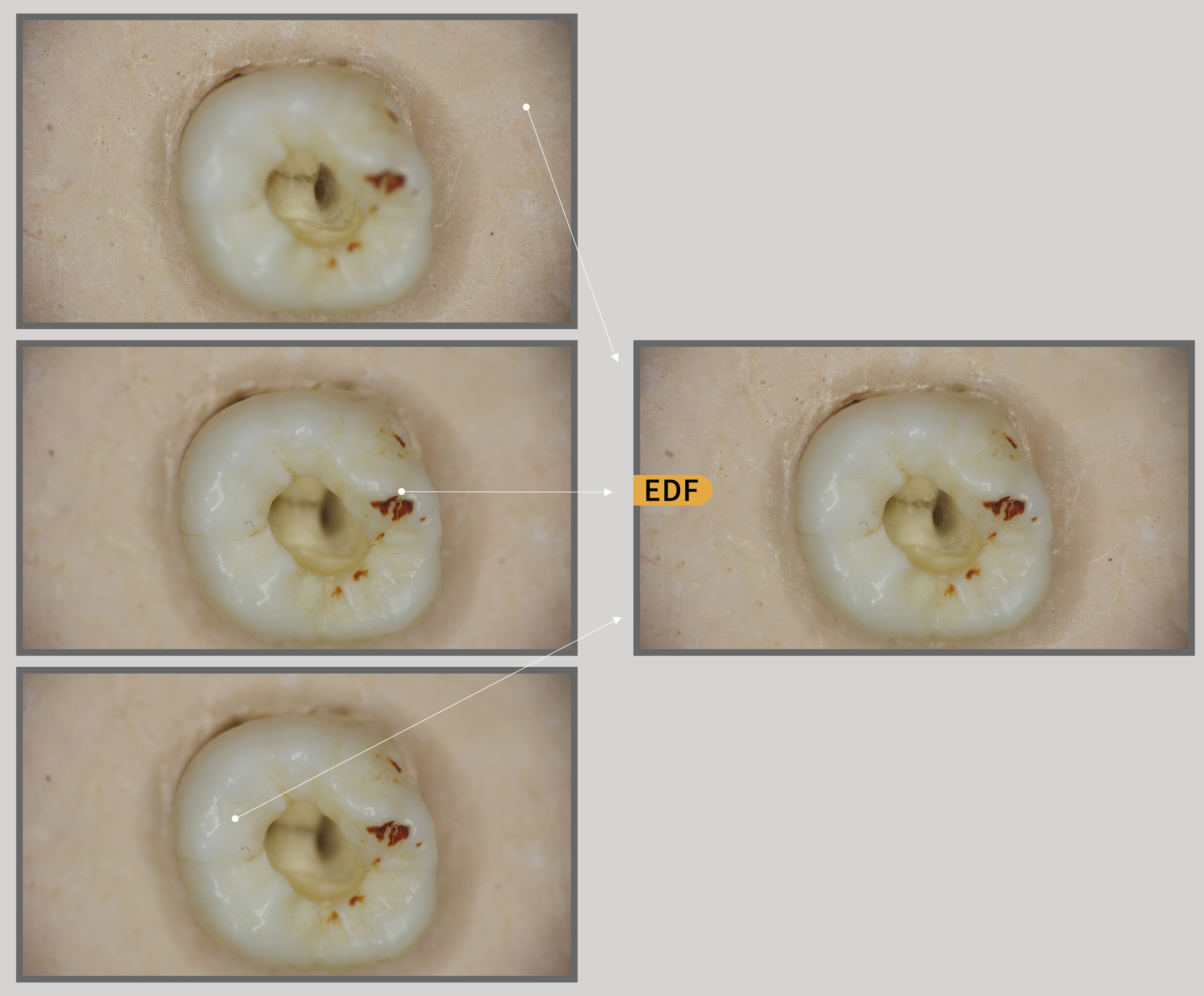

- 提供实时视频景深合成功能
- 提供实时拼接功能，通过实时处理，获取更高质量的图像

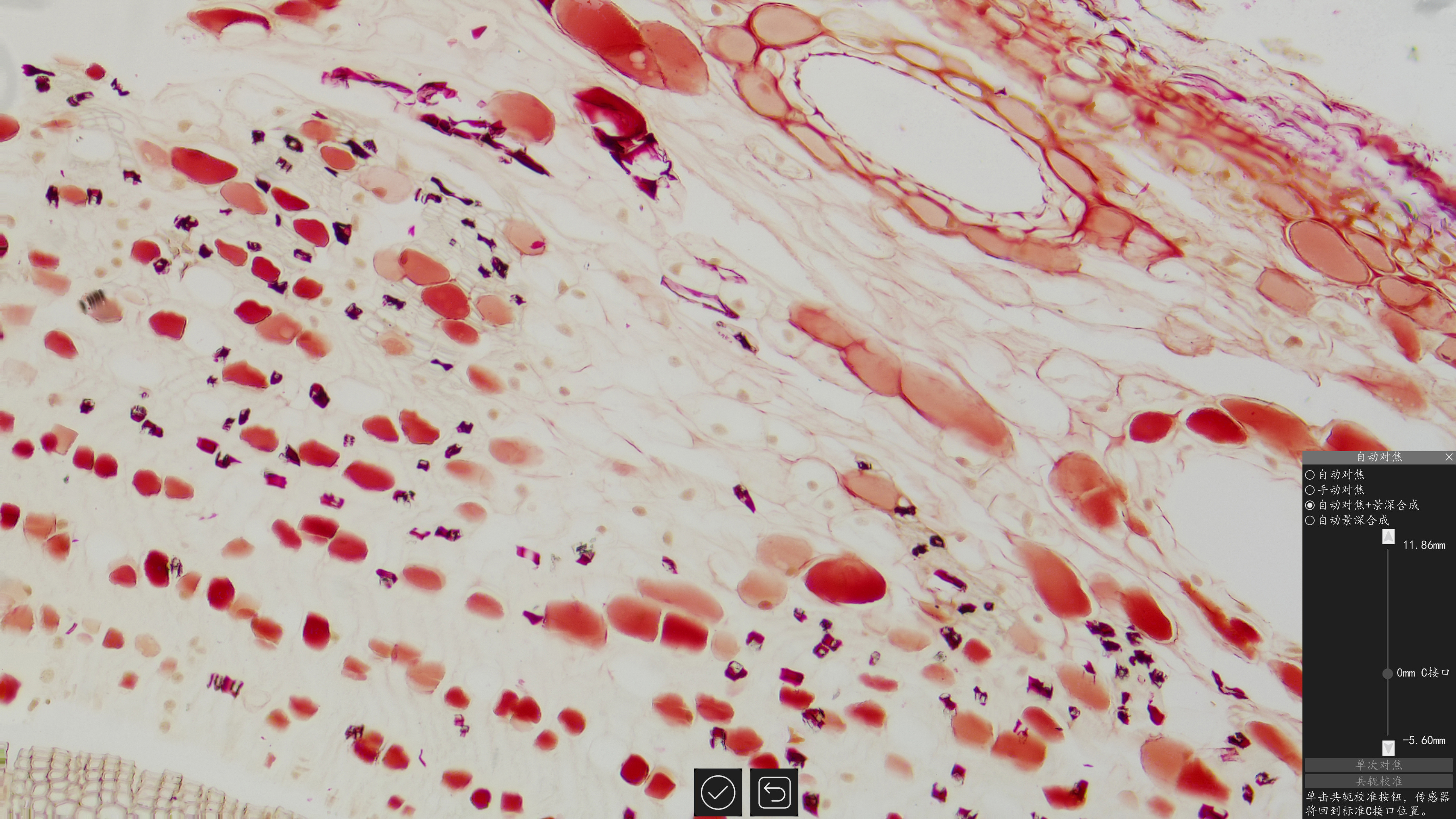

- 全新UI界面，浏览界面提供丰富的文件操作功能，图片与图片对比，图片与实时视频对比，多张图片景深合成功能，多张图片拼接功能
- 内嵌XCamView软件提供丰富的图像处理和测量功能，支持自动寻边，自动测量功能
- 文字输入框支持中英文双语言输入
- ToupView/ToupLite软件，电脑端操作更便捷
- iOS/Android移动端应用，免费应用商店下载
HDMI/USB3/NETWORK 4K EF卡口自动对焦相机
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 帧率 | 输出接口 | 镜头 接口 |
特色功能 |
|---|---|---|---|---|---|---|---|
| X8FCAM4K22MPA_EFL |
Sony IMX571(C)
1.7" (23.46×13.21mm)
|
22MP (6240×3512) | 3.76μm × 3.76μm |
HDMI: 37fps@3840×2160, 37fps@1920×1080 USB: 15fps@6240×3512, 37fps@2688×1512, 37fps@1920×1080 NETWORK: 30fps@3840×2160, 37fps@1920×1080, 37fps@1280×720 |
HDMI2.0 USB3.0 以太网 Wi-Fi | 佳能EF卡口 | 自动对焦 EF卡口 SD卡存储 畸变矫正 Wi-Fi连接 |
相机镜头适配
X8FCAM4K22MPA_EFL相机可以搭配任意支持的EF卡口镜头使用，正确安装镜头后可读取镜头焦距，光圈，对焦等信息，并且可以电动控制镜头光圈与对焦。
X8FCAM4K22MPA_EFL相机理论上支持任意EF卡口镜头，但并未对所有镜头进行测试，使用佳能以外的其它制造商如腾龙、适马等品牌的镜头可能会出现无法控制，不完全兼容的情况。如果您需要其他镜头，请指出所需镜头的型号，我们会为您做好测试。
目前已验证适配的EF卡口镜头型号如下：
| 镜头 | 最近对焦距离 | 焦距显示 | 光圈控制 | 对焦控制 | 固定物距对焦 |
|---|---|---|---|---|---|
|
Canon EF-S 系列镜头
|
|||||
| Canon EF-S 10-18mm f/4.5-5.6 IS STM | 约0.22米 | 支持 | 支持 | 支持 | / |
| Canon EF-S 18-55mm f/3.5-5.6 IS STM | 约0.25米 | 支持 | 支持 | 支持 | 支持 |
| Canon EF-S 18-55mm f/4-5.6 IS STM | 约0.25米 | 支持 | 支持 | 支持 | / |
| Canon EF-S 15-85mm f/3.5-5.6 IS USM | 约0.35米 | 支持 | 支持 | 支持 | / |
| Canon EF-S 18-135mm f/3.5-5.6 IS USM | 约0.39米 | 支持 | 支持 | 支持 | 支持 |
| Canon EF-S 18-200mm f/3.5-5.6 IS | 约0.45米 | 支持 | 支持 | 支持 | / |
|
Canon EF 专业定焦镜头
|
|||||
| Canon EF 24mm f/1.4L II USM | 约0.25米 | 支持 | 支持 | 支持 | / |
| Canon EF 24mm f/2.8 IS USM | 约0.2米 | 支持 | 支持 | 支持 | / |
| Canon EF 35mm f/1.4L II USM | 约0.28米 | 支持 | 支持 | 支持 | / |
| Canon EF 50mm f/1.2L USM | 约0.45米 | 支持 | 支持 | 支持 | 支持 |
| Canon EF 50mm f/1.4 USM | 约0.45米 | 支持 | 支持 | 支持 | / |
| Canon EF 85mm f/1.2L II USM | 约0.95米 | 支持 | 支持 | 支持 | / |
|
Canon EF 专业变焦镜头
|
|||||
| Canon EF 16-35mm f/2.8L III USM | 约0.28米 | 支持 | 支持 | 支持 | / |
| Canon EF 16-35mm f/4L IS USM | 约0.28米 | 支持 | 支持 | 支持 | / |
| Canon EF 24-70mm f/2.8L II USM |
约0.38米
（微距模式时约0.2米）
|
支持 | 支持 | 支持 | / |
| Canon EF 24-70mm f/4L IS USM |
约0.38米
（微距模式时约0.2米）
|
支持 | 支持 | 支持 | / |
| Canon EF 24-105mm f/4L IS USM | 约0.45米 | 支持 | 支持 | 支持 | / |
| Canon EF 100-400mm f/4.5-5.6L IS II USM | 约0.98米 | 支持 | 支持 | 支持 | / |
|
第三方兼容镜头
|
|||||
| Sigma 150-600mm f/5-6.3 DG OS HSM|S | 约2.6米 | 支持 | 支持 | 支持 | / |

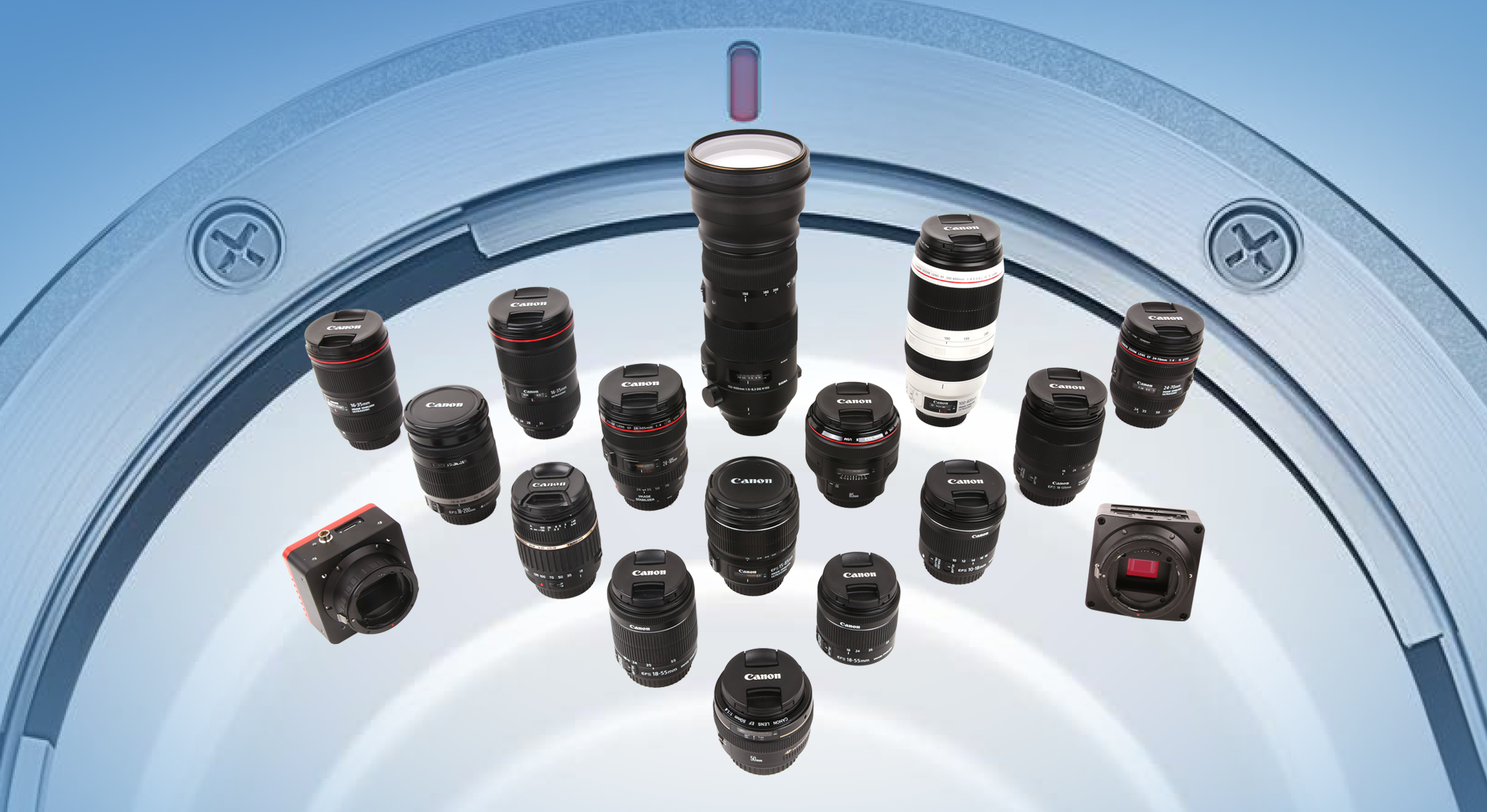

支持的佳能EF镜头
X8FCAM4K22MPA_EFL相机完美兼容多款专业EF卡口镜头
X8FCAM4K22MPA_EFL 多接口相机｜包装清单 #
标准装箱清单
- A 相机包装盒：25.5 cm × 17.0 cm × 9.0 cm（1 pcs，约 1.70 kg/盒）
- B X8FCAM4K22MPA_EFL 相机 ×1
- C 电源适配器（输入 AC 100–240 V 50/60 Hz；输出 DC 12 V / 2 A； 型号：POWER-12V2A（MX24Z1-1202000）；美标/欧标插脚）
- D USB 鼠标 ×1
- E HDMI 2.0 线缆 ×1
- F USB3.0 A↔A 镀金数据线（1.5 m）
可选附件
- G 音控模块
- H SD 卡（≥16 GB，Class 10）
- I U 盘
- J 网线
- K USB 无线网卡适配器（WiFi 模式需配套）
- L EF 卡口镜头

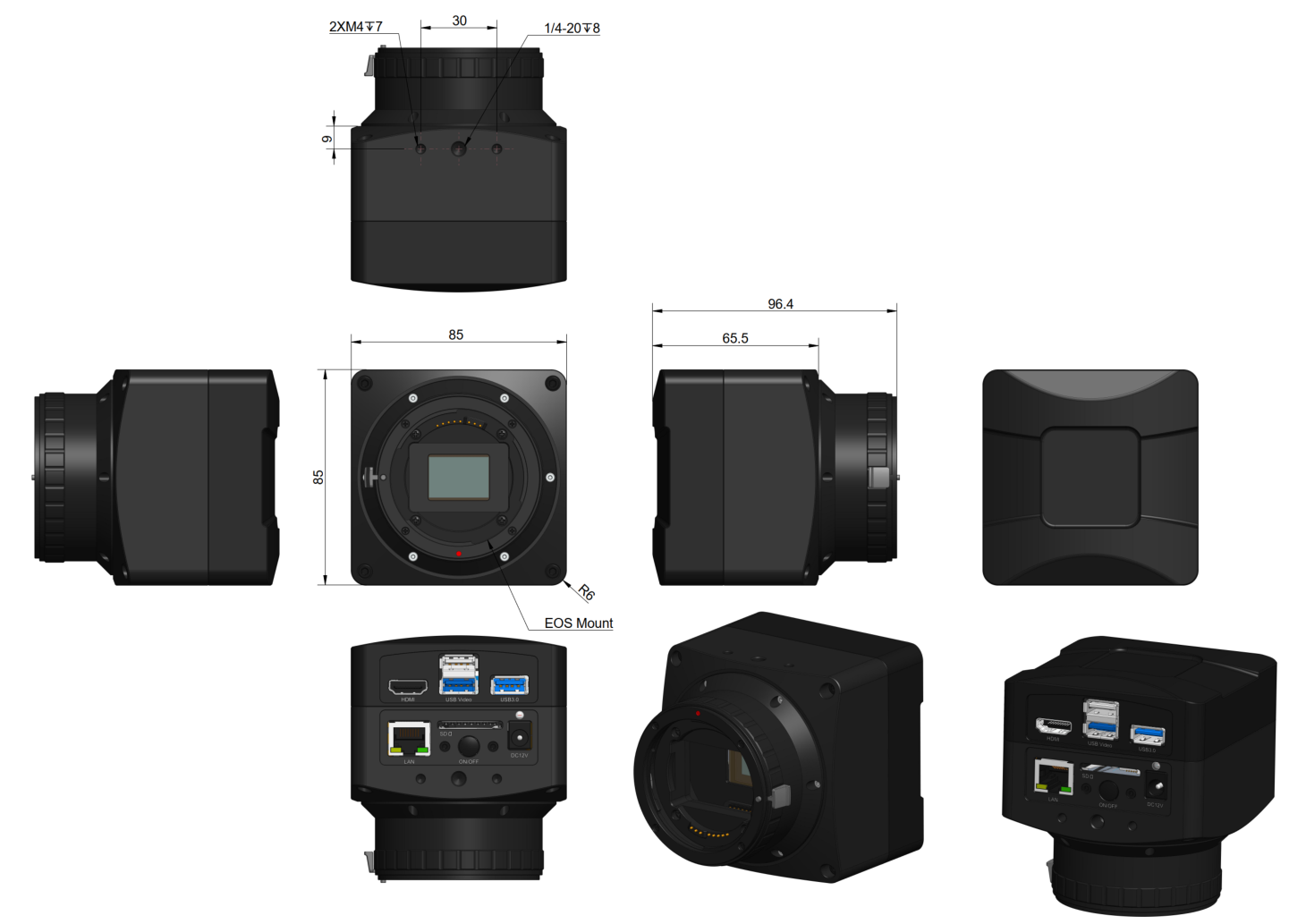

X8FCAM4K22MPA_EFL 多接口相机｜产品尺寸 #
镜头适配后的整体尺寸示意
包含镜头适配模块的整体尺寸示意
安装前请依据尺寸图确认支架孔位与接口方向；尺寸图为示意，最终以实物为准。
深度介绍
X8FCAM4K22MPA_EFL系列代表图谱光电AI高端成像平台的最新技术成果，专为顶级医疗诊断、精密工业检测与前沿科研应用设计。该系列采用Sony IMX571背照式CMOS传感器，提供22MP超高分辨率成像能力，传感器尺寸达1.7英寸，确保卓越的感光性能与动态范围。相机搭载10bit ISP处理器，实现专业级色彩还原与图像优化。通过佳能EF卡口设计，系统可完美适配各类专业镜头，支持电子光圈控制、自动对焦与实时景深合成。多接口同步输出设计支持HDMI 2.0、USB3.0、千兆以太网及Wi-Fi连接，配合内置XCamView智能软件，提供完整的图像采集、处理、测量与分析解决方案，特别适用于眼科诊断、口腔医疗、超高清显微成像等高要求应用场景。
主要功能
- 22MP超高分辨率成像，Sony IMX571大靶面传感器，像素尺寸3.76μm，成像品质卓越
- 10bit ISP图像处理器，提供专业级3D降噪、锐化与ROI白平衡功能
- 佳能EF卡口电子控制系统，实现镜头光圈调节、自动/手动对焦切换
- 实时景深合成与自动景深合成双模式，解决大景深成像难题
- 支持RAW格式图像捕获，满足专业后期处理需求
- 语音控制模块支持，可通过语音指令控制拍照、录像等操作
- 网络图像自动上传功能，实现远程数据采集与管理
- 内置自动寻边与测量算法，提供精准的图像分析能力
核心优势
- 顶级22MP分辨率配合1.7英寸大靶面，成像质量行业领先
- 10bit色深处理，色彩还原度与细节层次远超8bit系统
- 多接口并发输出，4K HDMI实时预览同时USB/网络数据传输
- 完整的镜头生态支持，兼容18款以上佳能原厂镜头
- 智能化程度高，语音控制、自动对焦、景深合成一体化
- 工业级稳定性设计，-10°C至50°C宽温工作范围
- 中英文双语界面，13种语言支持，全球化应用无障碍
