I3CMOS01700KMB 工业相机/分析成像
产品介绍
IMX425LLJ 黑白 1.7MP 全局快门；超高帧率 210fps。USB3.0，C口，8/12bit；靶面 1.1"；大像元 9μm。适合极高速抓拍与运动控制同步。
产品特点
- 传感器：Sony IMX425LLJ；像元：9.0μm
- 分辨率/靶面：1.7MP；1.1"
- 快门/帧率：全局快门；210fps
- 位深/动态：8/12bit；72dB
- 接口/卡口：USB3.0 / C接口
- I/O：光耦隔离输入/输出 + GPIO
- 功能：硬件ISP、ROI/镜像；高帧率设计
- 尺寸/重量/供电：38×38×33 mm；70g；USB3.0供电
- 软件：ToupView + SDK
- 认证：CE/FCC
产品详情
| 关键参数 | |
| 型号 | I3CMOS01700KMB |
| 传感器 | Sony IMX425LLJ |
| 有效像素 / 分辨率 | 1.7MP (1600×1100) |
| 帧率 (全分辨率) | 210fps@1600×1100 |
| 快门方式 | 全局快门 |
| 色彩类型 | 黑白 |
| 成像性能 | |
| 像元尺寸 | 9.0μm × 9.0μm |
| 靶面尺寸 | 14.4mm × 9.9mm |
| 对角线 | 1.1" (17.54mm) |
| 动态范围 | 72dB |
| 位深 | 8/12bit |
| 灵敏度 | 8100mV |
| 接口 & 机械 | |
| 数据接口 | USB3.0 |
| GPIO | 1路光耦隔离输入,1路光耦隔离输出,1路非隔离输入输出口 |
| 镜头接口 | C接口 |
| 外形尺寸 | 38mm × 38mm × 33mm |
| 重量 | 70g |
| 电源供电 | USB3.0接口供电 |
| 环境 & 认证 | |
| 工作温度 / 湿度 | -10°C ~ +50°C / 20%~80%(无冷凝) |
| 存储温度 / 湿度 | -30°C ~ +70°C / TBD |
| 操作系统 | Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) |
| 认证 | CE/FCC |
产品概述
I3CMOS01700KMB 是一款专为显微成像应用设计的数字相机，搭载 Sony IMX425LLJ 高性能图像传感器，具有以下特征：
- 卓越成像质量：1.7MP (1600×1100) 分辨率，9.0μm × 9.0μm 像元尺寸，靶面尺寸为 14.4mm × 9.9mm，确保细节清晰呈现
- 成像特性：采用全局快门设计，支持彩色成像，适用于明场、暗场、相差、荧光等多种显微观察方式
- 高速数据传输：采用 USB3.0 接口，最大帧率可达 210fps@1600×1100，支持实时预览和快速拍摄
- 色彩还原：8/12bit 色深，动态范围达 72dB，真实还原样本色彩
- 灵敏度性能：优异的低照度性能，灵敏度为 8100mV，适合弱光样本观察
- 光学适配：标准 C接口 接口，兼容各品牌显微镜，配备 0.5X/0.63X/1X 适配器可选
- 紧凑设计：整机尺寸仅 38mm × 38mm × 33mm，重量 70g，供电为 USB3.0接口供电，无需额外电源
- 软件支持：配套专业显微图像软件 ToupView，支持 Windows/Linux/macOS/Android多平台SDK(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain等) 系统，提供测量、标注、拼接、景深融合等功能，支持 C/C++、C#、Python、ImageJ、μManager 等开发环境
核心性能指标
分辨率
1.7MP (1600×1100)
帧率
210fps@1600×1100
像元尺寸
9.0μm × 9.0μm
数据接口
USB3.0
显微成像特性
专业显微应用
针对生物医学、材料科学、工业检测等显微观察需求优化，支持明场、暗场、相差、荧光等多种观察方式
优秀色彩还原
精确的色彩还原算法和白平衡控制，确保样本颜色真实准确，满足病理诊断等专业需求
测量分析功能
配套软件提供长度、面积、角度等测量工具，支持标注、统计分析，满足定量分析需求
图像处理能力
支持实时图像增强、景深融合、图像拼接等高级功能，提升观察效果和成像质量
推荐理由
I3CMOS01700KMB 显微相机凭借其出色的成像质量、便捷的操作体验和专业的软件支持，是显微镜数字化升级的理想选择。无论是生物医学研究、材料分析还是工业检测，都能为您提供清晰、准确、可靠的显微图像记录和分析方案。
包装清单 #
I3 系列工业机器视觉相机（USB3 / GigE / 10GigE）标准配置与装箱信息
建议配套套件
- 相机整机 - 本系列相机
- I/O线缆 - 6 Pin线缆或延长线缆
- 线缆 - Micro USB3.0线缆
- 镜头（选配）
建议配套套件
- 相机整机 - 本系列相机
- I/O线缆 - 6 Pin线缆或延长线缆
- 线缆 - GigE线缆
- 镜头（选配）
建议配套套件
- 相机整机 - 本系列相机
- 电源适配器 - 12V/36W航空电源
- I/O线缆 - 7 Pin线缆或延长线缆
- 10GigE线缆
- 镜头（选配） - M42或F接口镜头
产品尺寸 #

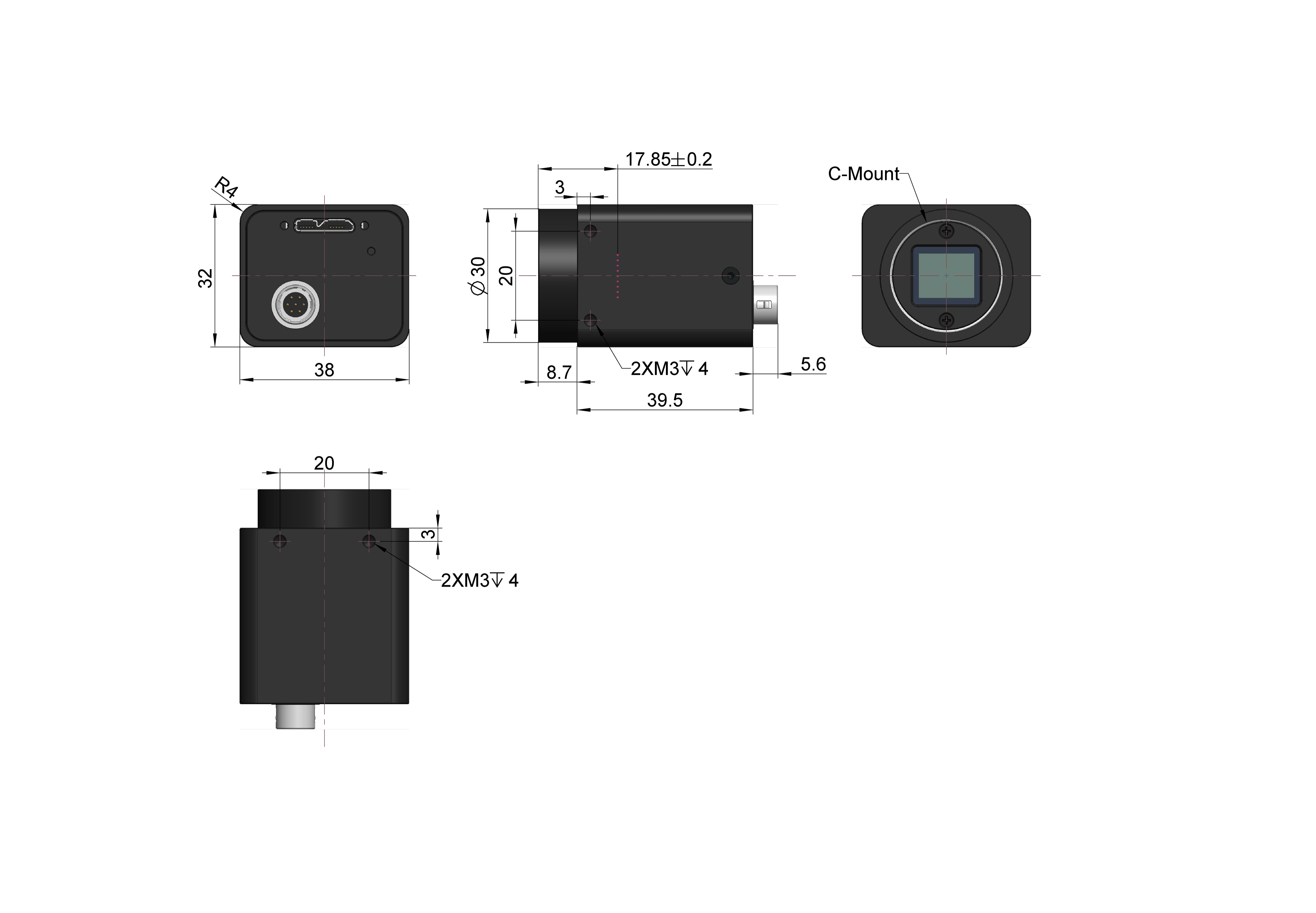

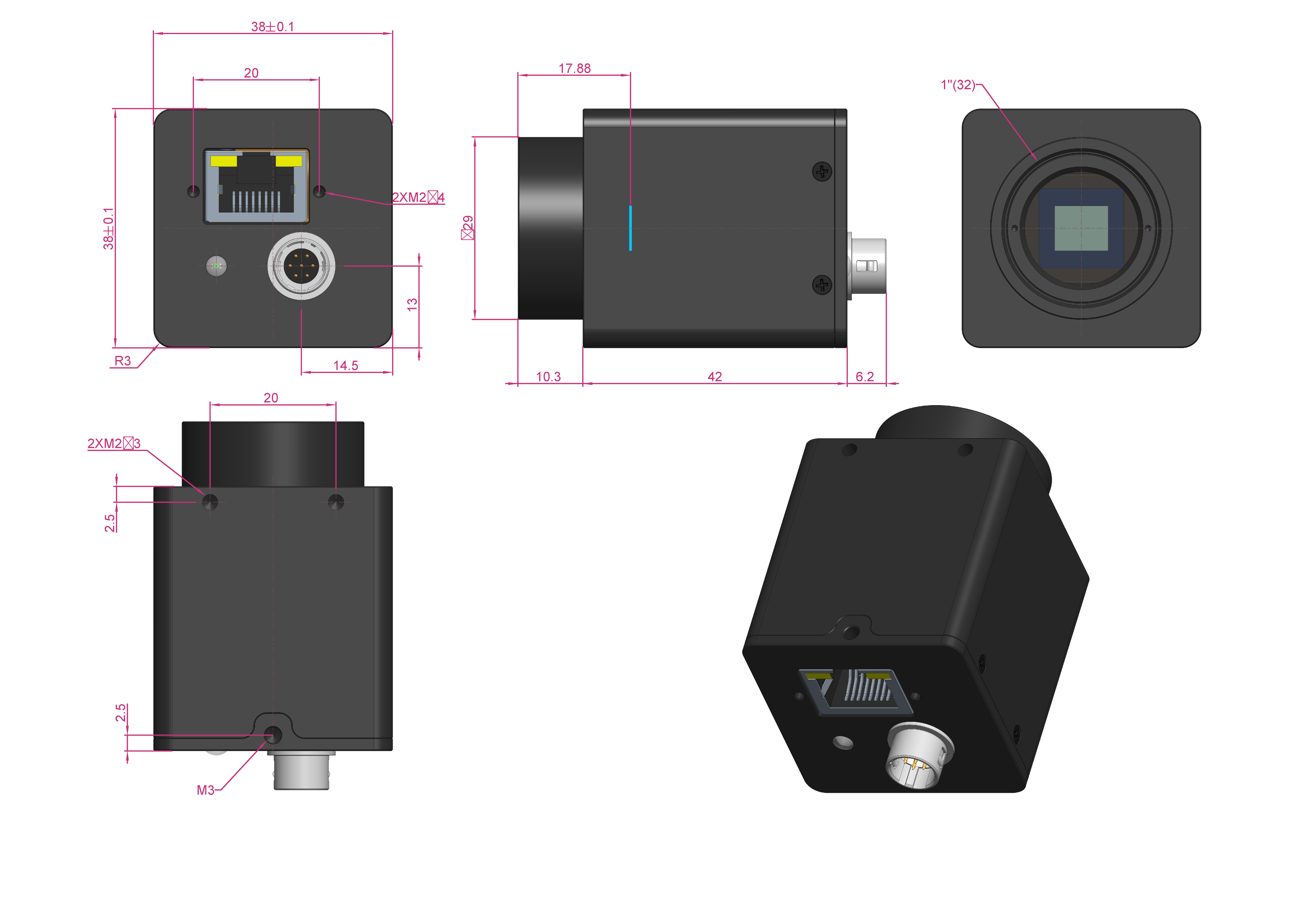

I3 系列工业机器视觉相机外形尺寸示意
I3CMOS系列是图谱光电推出的高性能USB3.0工业相机，分辨率覆盖200万至2040万像素，采用Sony与Gpixel高品质CMOS传感器，兼容1/1.7"至1.1"靶面尺寸。该系列机型支持全局快门，兼具高速采集、低噪声与高动态范围表现，广泛适用于工业检测、机器视觉及科研成像。
核心特性
全局快门技术
消除运动拖影，精准捕捉
高品质传感器
Sony/Gpixel CMOS芯片
高速成像
最高132fps高速采集
宽动态范围
70dB+动态范围表现
性能参数亮点
分辨率范围
2-20.4 MP
多规格选择最高帧率
132 fps
@2MP动态范围
70.8 dB
高对比度紧凑尺寸
38×38×33
mm机身产品深度介绍
高性能传感器技术平台
搭载Sony IMX430、IMX421、IMX541及Gpixel GMAX系列传感器，覆盖不同像素尺寸与分辨率需求。像素尺寸从2.74µm至4.5µm，兼顾细节表现与弱光灵敏度。这些高品质传感器确保了在各种光照条件下都能获得优异的成像质量，暗电流最低仅0.15mV，适合长曝光应用。
全局快门高速成像技术
全系列支持全局快门技术，适合高速动态场景，有效消除运动拖影。典型型号在200万像素下可达132fps的高速采集，即使在高分辨率2040万像素型号中，全分辨率4496×4496下仍可实现17.5fps的稳定输出。这种优异的速度性能使其在高速生产线检测、运动分析等应用中表现出色。
灵活的成像参数控制
提供1×1、2×2、3×3、4×4多级硬件与软件Binning模式，用户可根据实际需求在速度、灵敏度与画质之间进行平衡。支持8bit/12bit数据输出，满足不同精度要求。部分型号动态范围可达70dB以上，信噪比约40dB，确保在高对比度场景下仍能捕获丰富的图像细节。
紧凑可靠的工业级设计
采用38×38×33mm紧凑全金属结构设计，重量约70g，功耗低于3W。USB3.0（USB3.1 GEN1）单线供电方式简化了系统集成。支持光耦隔离I/O接口，易于嵌入自动化系统。工作温度-10~50℃，湿度20%-80%（无冷凝），确保在各种工业环境下的长期稳定运行。
完善的软件开发生态
兼容ToupView软件及Windows、Linux、macOS、Android多平台，SDK提供C/C++、C#/VB.NET、Python、DirectShow、Twain等接口，方便二次开发。丰富的SDK功能和标准化I/O接口，使得相机能够快速集成到机器视觉或科研系统中，大幅缩短开发周期。
