I3CMOS系列
产品介绍
I3CMOS 系列采用 Sony 与 GPixel CMOS 图像传感器，以黑白机型为主，并提供偏振和紫外型号。分辨率覆盖 0.5–20.4 MP，靶面覆盖 1/3.1″–1.1″；依机型支持全局快门或卷帘快门，最高帧率可达 620fps。系列提供 USB3.0、GigE、10GigE 与 CoaXPress 数据接口，外形尺寸和供电方式依型号而异。配套 ToupView 与跨平台 SDK，便于图像采集和系统集成。
产品特点
- 分辨率覆盖 0.5–20.4 MP，靶面覆盖 1/3.1″–1.1″（依机型）
- 全局快门与卷帘快门机型可选，最高帧率可达 620fps
- 数据接口：USB3.0 / GigE / 10GigE / CoaXPress（依机型）
- 支持 8/10/12/16-bit 等数据输出及多种 Binning 模式（依机型）
- 机身尺寸覆盖 33mm × 33mm × 33mm 至 38mm × 38mm × 58.5mm（依机型）
- 配套 ToupView 与跨平台 SDK，支持 Windows / Linux / macOS / Android（依机型）
产品型号
紧凑型高速工业相机｜0.5–20.4 MP｜1/3.1″–1.1″｜USB3.0 / GigE / 10GigE / CoaXPress
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 快门方式 | 帧率 | 数据接口 | 色彩 | 操作 |
|---|---|---|---|---|---|---|---|---|
| I3CMOS03100KMA-10G |
Sony IMX252LLR-C
1/1.8" (8.84mm) | 7.07mm × 5.3mm
|
3.1MP (2048×1536) | 3.45μm × 3.45μm | 全局快门 |
151fps@2048×1536
420fps@1024×768
|
10GigE |
|
查看详情 |
| I3CMOS12300KMC |
Sony IMX253MZR
1.1" (17.68mm) | 14.14mm × 10.61mm
|
12.3MP (4096×3000) | 3.45μm × 3.45μm | 全局快门 |
23.4fps@4096×3000
46.3fps@2048×1500
46.3fps@1024×750
|
USB3.0 (USB3.1 GEN1) | 黑白偏振 | 查看详情 |
| I3CMOS00500KMA |
Sony IMX433LLJ
1/1.7" (9.20mm) | 7.31mm × 5.58mm
|
0.5MP (800×620) | 9.0μm × 9.0μm | 全局快门 |
166.5fps@800×620
|
USB3.0 |
|
查看详情 |
| I3CMOS01500KMA |
Sony IMX273LLR
1/2.9" (6.21mm) | 4.97mm × 3.73mm
|
1.5MP (1440×1080) | 3.45μm × 3.45μm | 全局快门 |
226.5fps@1440×1080
506fps@720×540
|
USB3.0 |
|
查看详情 |
| I3CMOS02300KMA |
Sony IMX174LLJ
1/1.2" (13.27mm) | 11.25mm × 7.03mm
|
2.3MP (1920×1200) | 5.86μm × 5.86μm | 全局快门 |
164.7fps@1920×1200
164.7fps@960×1200
164.7fps@480×1200
164.7fps@1920×600
164.7fps@960×600
164.7fps@480×600
164.7fps@1920×300
164.7fps@960×300
164.7fps@480×300
|
USB3.0 |
|
查看详情 |
| I3CMOS02300KMB |
Sony IMX249LLJ
1/1.2" (13.27mm) | 11.25mm × 7.03mm
|
2.3MP (1920×1200) | 5.86μm × 5.86μm | 全局快门 |
30fps@1920×1200
|
USB3.0 |
|
查看详情 |
| I3CMOS02400KMA |
GPixel GMAX4002
1/1.7" (9.49mm) | 8.19mm × 4.8mm
|
2.4MP (2048×1200) | 4.0μm × 4.0μm | 全局快门 |
155fps@2048×1200
620fps@1024×600
|
USB3.0 |
|
查看详情 |
| I3CMOS03100KMA |
Sony IMX252LLR
1/1.8" (8.84mm) | 7.07mm × 5.3mm
|
3.1MP (2048×1536) | 3.45μm × 3.45μm | 全局快门 |
110.6fps@2048×1536
233.8fps@1024×768
|
USB3.0 |
|
查看详情 |
| I3CMOS03100KMB |
Sony IMX265LLR
1/1.8" (8.84mm) | 7.07mm × 5.3mm
|
3.1MP (2048×1536) | 3.45μm × 3.45μm | 全局快门 |
55.4fps@2048×1536
115.1fps@1024×768
|
USB3.0 |
|
查看详情 |
| I3CMOS03100KMB-G |
Sony IMX265LLR
1/1.8" (8.84mm) | 7.07mm × 5.3mm
|
3.1MP (2048×1536) | 3.45μm × 3.45μm | 全局快门 |
36.9fps@2048×1536
115.1fps@1024×768
|
GigE |
|
查看详情 |
| I3CMOS03200KMA |
Sony IMX900AMR
1/3.1" (5.76mm) | 4.61mm × 3.46mm
|
3.2MP (2048×1536) | 2.25μm × 2.25μm | 全局快门 |
53.4fps@2048×1536
126.8fps@1024×768
|
USB3.0 |
|
查看详情 |
| I3CMOS03200KMA-G |
Sony IMX900AMR
1/3.1" (5.76mm) | 4.61mm × 3.46mm
|
3.2MP (2048×1536) | 2.25μm × 2.25μm | 全局快门 |
36.9fps@2048×1536
123.6fps@1024×768
|
GigE |
|
查看详情 |
| I3CMOS04200KMA |
Sony IMX664AAMR
1/1.8" (8.96mm) | 7.8mm × 4.41mm
|
4.2MP (2688×1520) | 2.9μm × 2.9μm | 卷帘快门 |
90fps@2688×1520
|
USB3.0 |
|
查看详情 |
| I3CMOS05000KMA |
Sony IMX250LLR
2/3" (11.02mm) | 8.45mm × 7.07mm
|
5.0MP (2448×2048) | 3.45μm × 3.45μm | 全局快门 |
70.9fps@2448×2048
175.2fps@1224×1024
|
USB3.0 |
|
查看详情 |
| I3CMOS05000KMB |
Sony IMX264LLR
2/3" (11.02mm) | 8.45mm × 7.07mm
|
5.0MP (2448×2048) | 3.45μm × 3.45μm | 全局快门 |
35.6fps@2448×2048
87.6fps@1224×1024
|
USB3.0 |
|
查看详情 |
| I3CMOS05000KMB-G |
Sony IMX264LLR
2/3" (11.02mm) | 8.45mm × 7.07mm
|
5.0MP (2448×2048) | 3.45μm × 3.45μm | 全局快门 |
23.9fps@2448×2048
87.6fps@1224×1024
|
GigE |
|
查看详情 |
| I3CMOS05000KMC |
Sony IMX250MZR
2/3" (11.02mm) | 8.45mm × 7.07mm
|
5.0MP (2448×2048) | 3.45μm × 3.45μm | 全局快门 |
35.6fps@2448×2048
87.6fps@1224×768
|
USB3.0 |
|
查看详情 |
| I3CMOS05100KMA |
GPixel GMAX3405
2/3" (10.85mm) | 8.32mm × 6.96mm
|
5.1MP (2448×2048) | 3.4μm × 3.4μm | 全局快门 |
71fps@2448×2048
100fps@1224×1024
|
USB3.0 |
|
查看详情 |
| I3CMOS05100KMB-CXP |
Sony IMX547-AAMJ-C
1/1.8" (8.75mm) | 6.71mm × 5.61mm
|
5.1MP (2432×2048) | 2.74μm × 2.74μm | 全局快门 |
109fps@2432×2048
|
CoaXPress |
|
查看详情 |
| I3CMOS06300KMA |
Sony IMX178LLJ
1/1.8" (8.86mm) | 7.37mm × 4.92mm
|
6.3MP (3072×2048) | 2.4μm × 2.4μm | 卷帘快门 |
58.7fps@3072×2048
59.5fps@1536×1024
|
USB3.0 |
|
查看详情 |
| I3CMOS08000KMA |
Sony IMX546-AAMJ
2/3" (11.00mm) | 7.78mm × 7.78mm
|
8.0MP (2832×2832) | 2.74μm × 2.74μm | 全局快门 |
41.2fps@2832×2832
113.1fps@1408×1408
|
USB3.0 |
|
查看详情 |
| I3CMOS01300KMA |
GPixel GLUX9701BSI (UV)
1" (15.99mm) | 12.49mm × 9.99mm
|
1.3MP (1280×1024) | 9.76μm × 9.76μm | 卷帘快门 |
30fps@1280×1024
30fps@640×512
|
USB3.0 | 黑白紫外 | 查看详情 |
| I3CMOS01700KMA |
Sony IMX432LLJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
1.7MP (1600×1100) | 9.0μm × 9.0μm | 全局快门 |
98.3fps@1600×1100
|
USB3.0 |
|
查看详情 |
| I3CMOS01700KMA-G |
Sony IMX432LLJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
1.7MP (1600×1100) | 9.0μm × 9.0μm | 全局快门 |
66fps@1600×1100
|
GigE |
|
查看详情 |
| I3CMOS01700KMB |
Sony IMX425LLJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
1.7MP (1600×1100) | 9.0μm × 9.0μm | 全局快门 |
210fps@1600×1100
|
USB3.0 |
|
查看详情 |
| I3CMOS08300KMB |
Sony IMX585-AAMJ1-C
1/1.2" (12.78mm) | 11.14mm × 6.26mm
|
8.3MP (3840×2160) | 2.9μm × 2.9μm | 卷帘快门 |
45fps@3840×2160
70fps@1920×1080
|
USB3.0 |
|
查看详情 |
| I3CMOS02000KMA |
Sony IMX430LLJ
1/1.7" (9.20mm) | 7.31mm × 5.58mm
|
2.0MP (1624×1240) | 4.5μm × 4.5μm | 全局快门 |
132fps@1624×1240
|
USB3.0 |
|
查看详情 |
| I3CMOS02800KMA |
Sony IMX421LLJ
2/3" (10.92mm) | 8.71mm × 6.59mm
|
2.8MP (1936×1464) | 4.5μm × 4.5μm | 全局快门 |
121.1fps@1936×1464
423.9fps@960×732
|
USB3.0 |
|
查看详情 |
| I3CMOS07100KMA |
Sony IMX428LLJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
7.1MP (3200×2200) | 4.5μm × 4.5μm | 全局快门 |
51.2fps@3200×2200
133.4fps@1584×1100
|
USB3.0 |
|
查看详情 |
| I3CMOS12300KMA |
Sony IMX304LLR-C
1.1" (17.68mm) | 14.14mm × 10.61mm
|
12.3MP (4096×3000) | 3.45μm × 3.45μm | 全局快门 |
23.4fps@4096×3000
46.3fps@2048×1500
46.3fps@1024×750
|
USB3.0 |
|
查看详情 |
| I3CMOS12500KMA |
GPixel GMAX3412
1.1" (17.41mm) | 13.93mm × 10.44mm
|
12.5MP (4096×3072) | 3.4μm × 3.4μm | 全局快门 |
30fps@4096×3072
60fps@2048×1536
|
USB3.0 |
|
查看详情 |
| I3CMOS20400KMA |
Sony IMX541-AAMJ-C
1.1" (17.42mm) | 12.32mm × 12.32mm
|
20.4MP (4496×4496) | 2.74μm × 2.74μm | 全局快门 |
17.5fps@4496×4496
64.4fps@2240×2240
64.4fps@1120×1120
|
USB3.0 |
|
查看详情 |
| I3CMOS02000KMB |
GSPRINT6502BSI-ABM-NLN-BR1 (remove cover glass)
1" (15.26mm) | 13.3mm × 7.49mm
|
2.0MP (2048×1152) | 6.5μm × 6.5μm | 卷帘快门 |
160fps@2048×1152
320fps@1024×1152
|
USB3.0 (USB3.1 GEN1) |
|
查看详情 |
包装清单 #
I3 系列工业机器视觉相机（USB3 / GigE / 10GigE）标准配置与装箱信息
建议配套套件（USB3）
- 相机整机 - USB3.0 接口
- I/O线缆 - 6 Pin线缆或延长线缆
- 线缆 - Micro USB3.0线缆
- 镜头（选配）
建议配套套件（GigE）
- 相机整机 - GigE 接口
- 电源适配器 - 12V/36W 航空电源
- I/O线缆 - 7 Pin线缆或延长线缆
- GigE 线缆
- 镜头（选配）
建议配套套件（10GigE）
- 相机整机 - 10GigE 接口
- 电源适配器 - 12V/36W 航空电源
- I/O线缆 - 7 Pin线缆或延长线缆
- 10GigE 线缆
- 镜头（选配） - M42或F接口镜头
建议配套套件（CXP）
- 相机整机 - CoaXPress 接口
- I/O线缆 - 7 Pin线缆或延长线缆
- 线缆 - CoaXPress 线缆（选配）
- 镜头（选配） - C 接口镜头

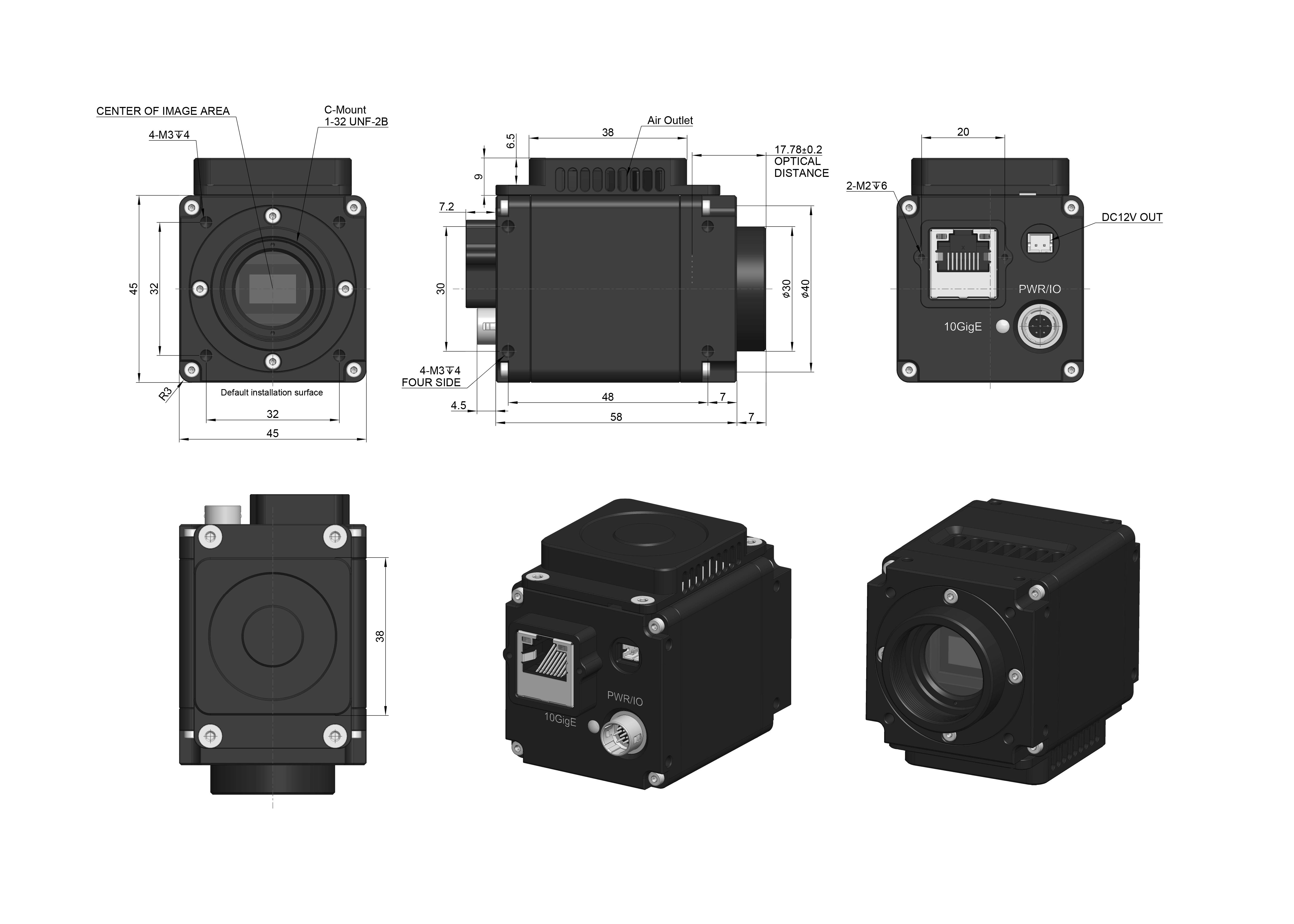

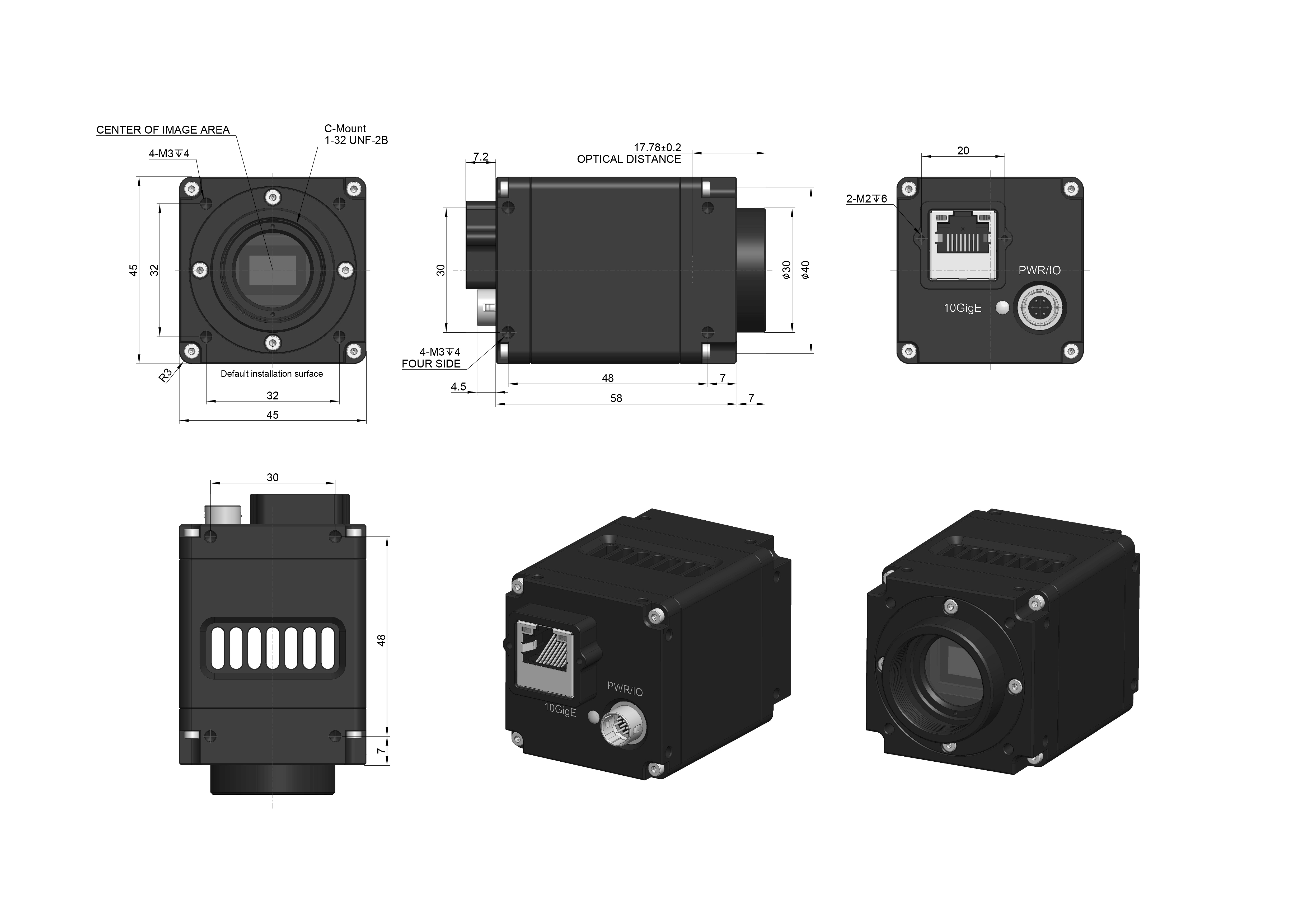

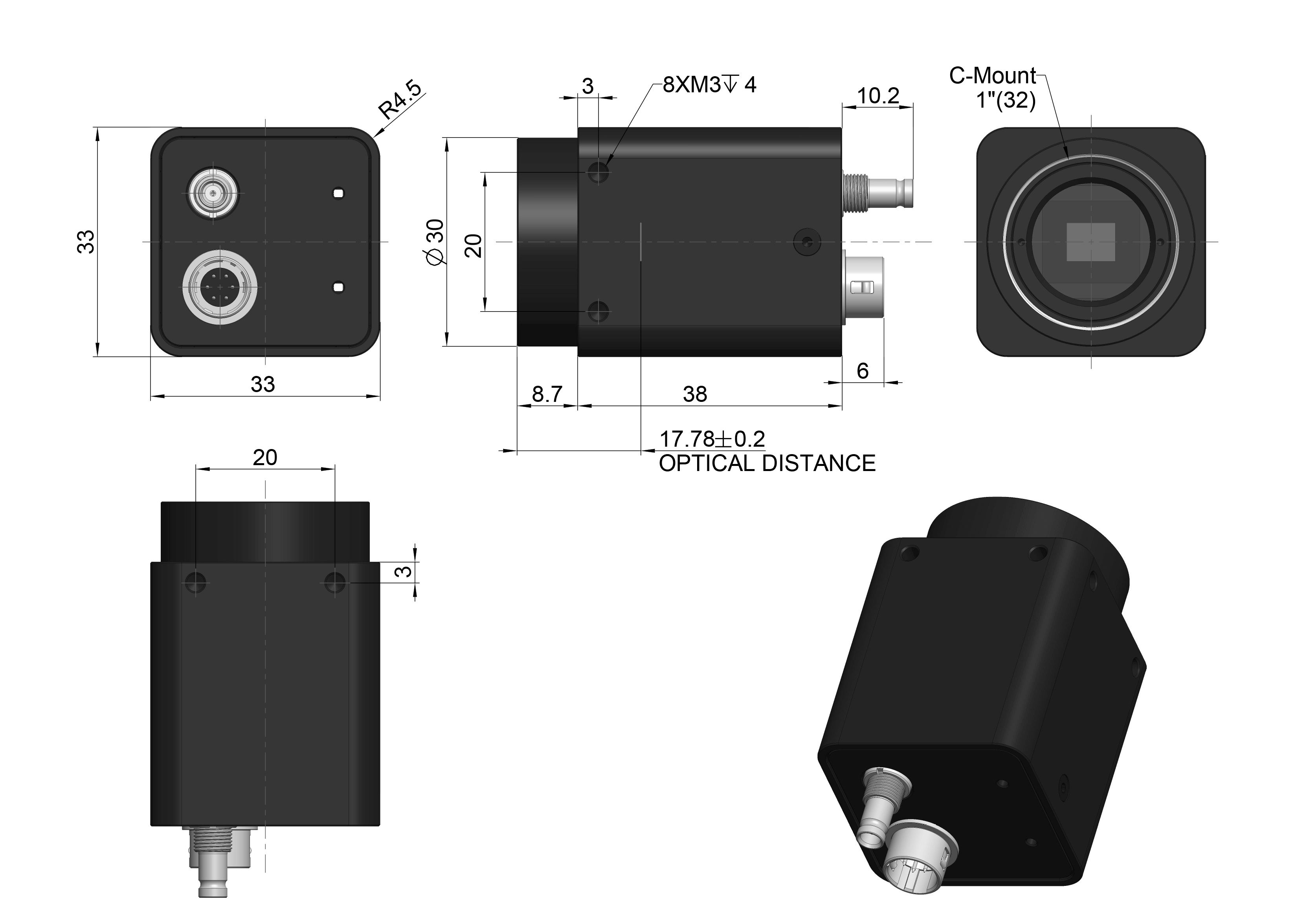

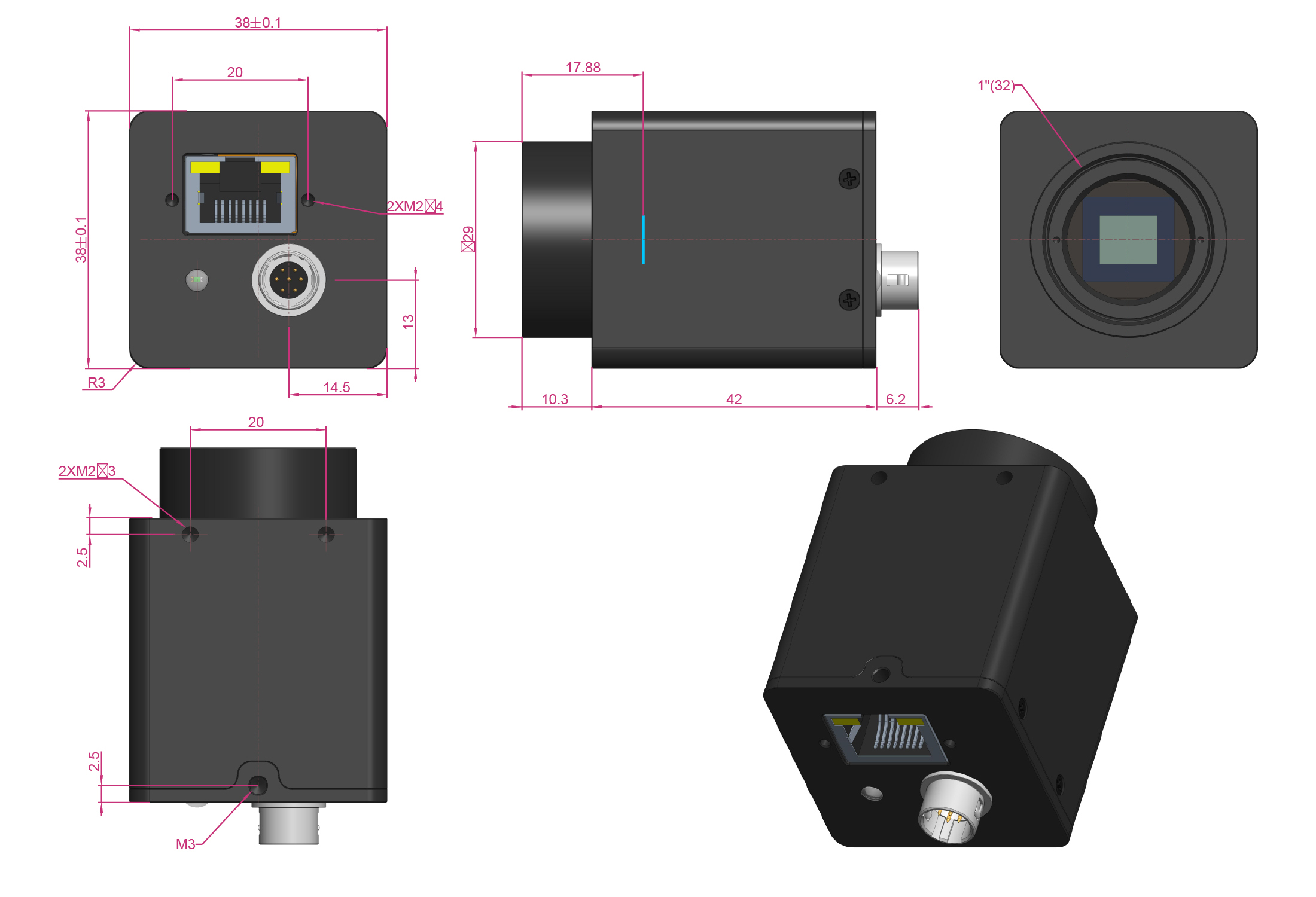

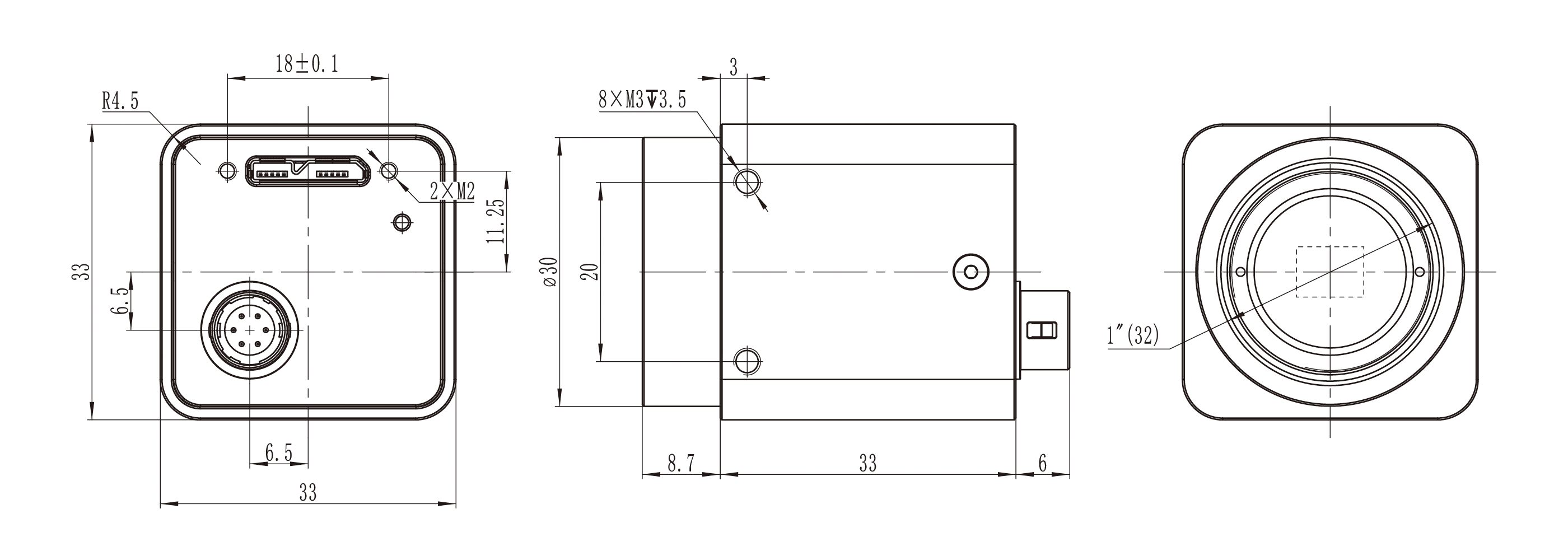

产品尺寸 #
I3 系列工业机器视觉相机外形尺寸示意
I3CMOS 系列为紧凑型工业相机，分辨率覆盖 0.5–20.4 MP，按型号提供 USB3.0、GigE、10GigE 与 CoaXPress 接口以及全局快门、卷帘快门方案。机身尺寸与供电方式依型号而异，配套 ToupView 与跨平台 SDK。
核心特性
全局快门技术
消除运动拖影，精准捕捉
高品质传感器
Sony/Gpixel CMOS芯片
高速成像
最高620fps高速采集
宽动态范围
70dB+动态范围表现
性能参数亮点
分辨率范围
2-20.4 MP
多规格选择最高帧率
132 fps
@2MP动态范围
70.8 dB
高对比度紧凑尺寸
依型号
紧凑机身产品深度介绍
高性能传感器技术平台
搭载Sony IMX430、IMX421、IMX541及Gpixel GMAX系列传感器，覆盖不同像素尺寸与分辨率需求。像素尺寸从2.74µm至4.5µm，兼顾细节表现与弱光灵敏度。这些高品质传感器确保了在各种光照条件下都能获得优异的成像质量，暗电流最低仅0.15mV，适合长曝光应用。
全局快门高速成像技术
系列按型号提供全局快门与卷帘快门方案。2.4MP 型号在 1024×600 分辨率下可达 620fps，高分辨率 20.4MP 型号在 4496×4496 下可实现 17.5fps 输出，可根据运动速度、分辨率与带宽需求选择对应机型。
灵活的成像参数控制
提供1×1、2×2、3×3、4×4多级硬件与软件Binning模式，用户可根据实际需求在速度、灵敏度与画质之间进行平衡。支持8bit/12bit数据输出，满足不同精度要求。部分型号动态范围可达70dB以上，信噪比约40dB，确保在高对比度场景下仍能捕获丰富的图像细节。
紧凑可靠的工业级设计
系列采用紧凑型金属机身，尺寸、重量与功耗依型号而异。USB3.0 型号由接口供电，GigE、10GigE 与 CoaXPress 型号按规格采用外部直流供电；I/O 配置依型号提供光耦隔离输入/输出及非隔离端口。工作温度覆盖 -10~50℃，适合长期部署。
完善的软件开发生态
兼容ToupView软件及Windows、Linux、macOS、Android多平台，SDK提供C/C++、C#/VB.NET、Python、DirectShow、Twain等接口，方便二次开发。丰富的SDK功能和标准化I/O接口，使得相机能够快速集成到机器视觉或科研系统中，大幅缩短开发周期。
