I3CMOS12300KMC 工业相机/分析成像
产品介绍
I3CMOS12300KMC 采用 Sony IMX253MZR 黑白偏振 CMOS 图像传感器，分辨率 12.3MP (4096×3000)，像元尺寸 3.45μm × 3.45μm，支持全局快门。相机通过 USB3.0 (USB3.1 GEN1) 接口传输，帧率为 23.4fps@4096×3000; 46.3fps@2048×1500; 46.3fps@1024×750，机身尺寸为 38mm × 38mm × 33mm。
产品特点
- 传感器：Sony IMX253MZR；黑白偏振；全局快门
- 分辨率：12.3MP (4096×3000)；靶面：1.1" (17.68mm)
- 像元尺寸：3.45μm × 3.45μm
- 帧率：23.4fps@4096×3000; 46.3fps@2048×1500; 46.3fps@1024×750
- 灵敏度：684mV@1/30s；暗电流：0.15mV@1/30s
- 动态范围：72dB；信噪比：40.5dB
- 曝光时间：30µs~15s；位深：8-bit/12-bit
- Binning：2×2; 3×3; 4×4
- 数据接口：USB3.0 (USB3.1 GEN1)；镜头接口：C接口
- 外形尺寸：38mm × 38mm × 33mm
产品详情
| 关键参数 | |
| 型号 | I3CMOS12300KMC |
| 传感器 | Sony IMX253MZR |
| 有效像素 / 分辨率 | 12.3MP (4096×3000) |
| 帧率 (全分辨率) | 23.4fps@4096×3000; 46.3fps@2048×1500; 46.3fps@1024×750 |
| 曝光时间范围 | 30µs~15s |
| 快门方式 | 全局快门 |
| 色彩类型 | 黑白偏振 |
| 成像性能 | |
| 像元尺寸 | 3.45μm × 3.45μm |
| 靶面尺寸 | 14.14mm × 10.61mm |
| 对角线 | 1.1" (17.68mm) |
| 动态范围 | 72dB |
| 位深 | 8-bit/12-bit |
| 信噪比 | 40.5dB |
| 灵敏度 | 684mV@1/30s |
| 暗电流 | 0.15mV@1/30s |
| Binning模式 | 2×2; 3×3; 4×4 |
| 接口 & 机械 | |
| 数据接口 | USB3.0 (USB3.1 GEN1) |
| GPIO | 1路光耦隔离输入,1路光耦隔离输出,1路非隔离输入输出口 |
| 镜头接口 | C接口 |
| 外形尺寸 | 38mm × 38mm × 33mm |
| 重量 | 70g |
| 电源供电 | USB3.0接口供电 |
| 环境 & 认证 | |
| 工作温度 / 湿度 | -10°C ~ +50°C / 20%~80%无冷凝 |
| 存储温度 / 湿度 | -30°C ~ +70°C |
| 操作系统 | Win32/WinRT/Linux/macOS/Android |
| 认证 | CE，FCC |
产品概述
I3CMOS12300KMC 采用 Sony IMX253MZR 黑白偏振 CMOS 图像传感器，分辨率 12.3MP (4096×3000)，像元尺寸 3.45μm × 3.45μm，支持全局快门。相机通过 USB3.0 (USB3.1 GEN1) 接口传输，帧率为 23.4fps@4096×3000; 46.3fps@2048×1500; 46.3fps@1024×750，机身尺寸为 38mm × 38mm × 33mm。
- 传感器：Sony IMX253MZR；黑白偏振；全局快门
- 分辨率：12.3MP (4096×3000)；靶面：1.1" (17.68mm)
- 像元尺寸：3.45μm × 3.45μm
- 帧率：23.4fps@4096×3000; 46.3fps@2048×1500; 46.3fps@1024×750
- 灵敏度：684mV@1/30s；暗电流：0.15mV@1/30s
- 动态范围：72dB；信噪比：40.5dB
- 曝光时间：30µs~15s；位深：8-bit/12-bit
- Binning：2×2; 3×3; 4×4
- 数据接口：USB3.0 (USB3.1 GEN1)；镜头接口：C接口
- 外形尺寸：38mm × 38mm × 33mm
核心性能指标
分辨率
12.3MP (4096×3000)
帧率
23.4fps@4096×3000; 46.3fps@2048×1500; 46.3fps@1024×750
像元尺寸
3.45μm × 3.45μm
数据接口
USB3.0 (USB3.1 GEN1)
显微成像特性
专业显微应用
针对生物医学、材料科学、工业检测等显微观察需求优化，支持明场、暗场、相差、荧光等多种观察方式
优秀色彩还原
精确的色彩还原算法和白平衡控制，确保样本颜色真实准确，满足病理诊断等专业需求
测量分析功能
配套软件提供长度、面积、角度等测量工具，支持标注、统计分析，满足定量分析需求
图像处理能力
支持实时图像增强、景深融合、图像拼接等高级功能，提升观察效果和成像质量
推荐理由
I3CMOS12300KMC 显微相机凭借其出色的成像质量、便捷的操作体验和专业的软件支持，是显微镜数字化升级的理想选择。无论是生物医学研究、材料分析还是工业检测，都能为您提供清晰、准确、可靠的显微图像记录和分析方案。
包装清单 · I3CMOS12300KMC #
I3 系列工业机器视觉相机（USB3 / GigE / 10GigE）标准配置与装箱信息
建议配套套件（USB3）
- 相机整机 - USB3.0 接口
- I/O线缆 - 6 Pin线缆或延长线缆
- 线缆 - Micro USB3.0线缆
- 镜头（选配）

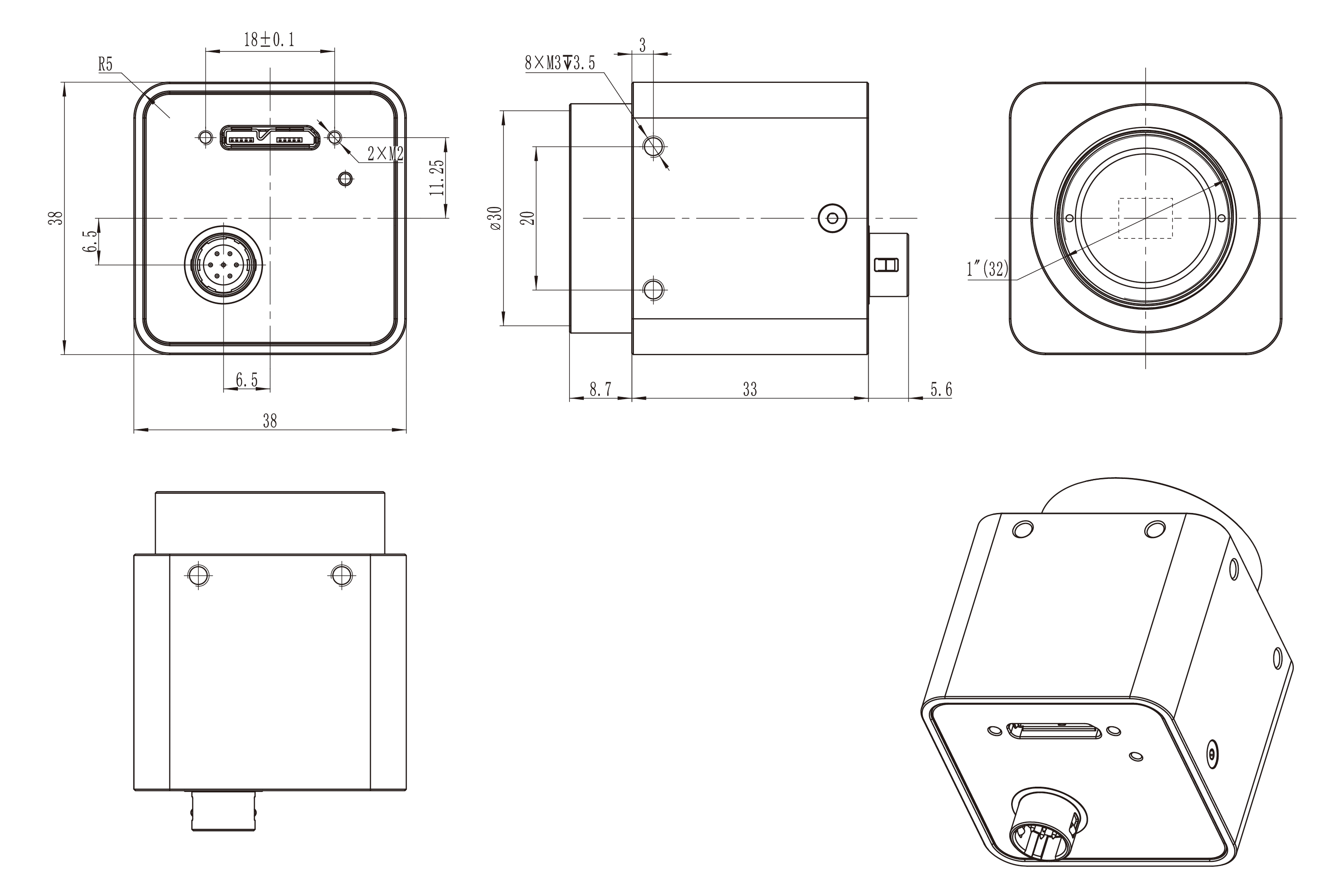

产品尺寸 · I3CMOS12300KMC #
I3 系列工业机器视觉相机外形尺寸示意
I3CMOS 系列为紧凑型工业相机，分辨率覆盖 0.5–20.4 MP，按型号提供 USB3.0、GigE、10GigE 与 CoaXPress 接口以及全局快门、卷帘快门方案。机身尺寸与供电方式依型号而异，配套 ToupView 与跨平台 SDK。
核心特性
全局快门技术
消除运动拖影，精准捕捉
高品质传感器
Sony/Gpixel CMOS芯片
高速成像
最高620fps高速采集
宽动态范围
70dB+动态范围表现
性能参数亮点
分辨率范围
2-20.4 MP
多规格选择最高帧率
132 fps
@2MP动态范围
70.8 dB
高对比度紧凑尺寸
依型号
紧凑机身产品深度介绍
高性能传感器技术平台
搭载Sony IMX430、IMX421、IMX541及Gpixel GMAX系列传感器，覆盖不同像素尺寸与分辨率需求。像素尺寸从2.74µm至4.5µm，兼顾细节表现与弱光灵敏度。这些高品质传感器确保了在各种光照条件下都能获得优异的成像质量，暗电流最低仅0.15mV，适合长曝光应用。
全局快门高速成像技术
系列按型号提供全局快门与卷帘快门方案。2.4MP 型号在 1024×600 分辨率下可达 620fps，高分辨率 20.4MP 型号在 4496×4496 下可实现 17.5fps 输出，可根据运动速度、分辨率与带宽需求选择对应机型。
灵活的成像参数控制
提供1×1、2×2、3×3、4×4多级硬件与软件Binning模式，用户可根据实际需求在速度、灵敏度与画质之间进行平衡。支持8bit/12bit数据输出，满足不同精度要求。部分型号动态范围可达70dB以上，信噪比约40dB，确保在高对比度场景下仍能捕获丰富的图像细节。
紧凑可靠的工业级设计
系列采用紧凑型金属机身，尺寸、重量与功耗依型号而异。USB3.0 型号由接口供电，GigE、10GigE 与 CoaXPress 型号按规格采用外部直流供电；I/O 配置依型号提供光耦隔离输入/输出及非隔离端口。工作温度覆盖 -10~50℃，适合长期部署。
完善的软件开发生态
兼容ToupView软件及Windows、Linux、macOS、Android多平台，SDK提供C/C++、C#/VB.NET、Python、DirectShow、Twain等接口，方便二次开发。丰富的SDK功能和标准化I/O接口，使得相机能够快速集成到机器视觉或科研系统中，大幅缩短开发周期。
