I3ISPM20000KPA 工业相机/分析成像

产品介绍

Sony IMX283CQJ 传感器，20.0MP (5440×3648)，像元 2.4um × 2.4um，卷帘快门；典型帧率：19fps@5440×3648; 50fps@2736×1824; 60fps@1824×1216。接口：USB3.0（USB3.1 GEN1）；卡口：C接口；数据格式：RAW8/RAW12；靶面尺寸：1"；整机尺寸：38mm × 38mm × 38mm。机身紧凑，支持硬件 ISP、触发控制与多平台 SDK，适合高分辨率工业检测与嵌入式视觉集成应用。

产品特点

传感器：Sony IMX283CQJ；像元：2.4um × 2.4um
分辨率：20.0MP (5440×3648)；靶面：1"
快门：卷帘快门；高分辨率采集（19fps/50fps/60fps）
位深与数据格式：RAW8/RAW12
读出噪声：2.96e-；满井电荷：14.78ke-；动态范围：72dB；信噪比：41.7dB
灵敏度：923mV；暗电流：0.21mV；增益范围：1-50倍；曝光时间：67us-15sec

数据接口：USB3.0（USB3.1 GEN1）；镜头卡口：C接口
I/O：1路光耦隔离输入,1路光耦隔离输出,1路非隔离输入输出口
图像/控制：硬件ISP、触发采集、自由运行；Binning模式：TBD
软件与开发：完整的SDK开发包/ToupView；支持 Win32/WinRT/Linux/macOS/Android 与 x86/x64/ARM HF/ARM EL/ARM64；认证：CE，FCC
整机尺寸：38mm × 38mm × 38mm；重量：TBD；功耗：<3.2W
供电：USB3.0接口供电

咨询报价产品手册

产品详情

关键参数
型号	I3ISPM20000KPA
传感器	Sony IMX283CQJ
有效像素 / 分辨率	20.0MP (5440×3648)
帧率 (全分辨率)	19fps@5440×3648; 50fps@2736×1824; 60fps@1824×1216
快门方式	卷帘快门
色彩类型	彩色
成像性能
像元尺寸	2.4um × 2.4um
靶面尺寸	1"
对角线	1" (TBD mm)
动态范围	72dB
位深	RAW8/ RAW12
读出噪声	2.96e-
满井电荷	14.78ke-
信噪比	41.7dB
灵敏度	923mV
暗电流	0.21mV
增益范围	1-50倍
曝光时间范围	67us-15sec
Binning 模式	TBD
接口 & 机械
数据接口	USB3.0（USB3.1 GEN1）
数据格式	RAW8/ RAW12
GPIO	1路光耦隔离输入,1路光耦隔离输出,1路非隔离输入输出口
镜头接口	C接口
外形尺寸	38mm × 38mm × 38mm
重量	TBD
电源供电	USB3.0接口供电
功耗	<3.2W
环境 & 认证
工作温度 / 湿度	-10°C ~ +50°C / 20%~80%(无冷凝)
存储温度 / 湿度	-30°C ~ +70°C / TBD
操作系统	Win32/WinRT/Linux/macOS/Android；x86/x64/ARM HF/ARM EL/ARM64
软件	完整的SDK开发包/ToupView
认证	CE，FCC

产品概述

I3ISPM20000KPA 是一款专为显微成像应用设计的数字相机，搭载 Sony IMX283CQJ 高性能图像传感器，具有以下特征：

卓越成像质量：20.0MP (5440×3648) 分辨率，2.4um × 2.4um 像元尺寸，靶面尺寸为 1"，确保细节清晰呈现
成像特性：采用卷帘快门设计，支持彩色成像，适用于明场、暗场、相差、荧光等多种显微观察方式
高速数据传输：采用 USB3.0（USB3.1 GEN1）接口，最大帧率可达 19fps@5440×3648; 50fps@2736×1824; 60fps@1824×1216，支持实时预览和快速拍摄
色彩还原：RAW8/ RAW12 色深，动态范围达 72dB，真实还原样本色彩
灵敏度性能：优异的低照度性能，灵敏度为 923mV，适合弱光样本观察
光学适配：标准 C接口接口，兼容各品牌显微镜，配备 0.5X/0.63X/1X 适配器可选
紧凑设计：整机尺寸仅 38mm × 38mm × 38mm，重量 TBD，供电为 USB3.0接口供电，无需额外电源
软件支持：配套专业显微图像软件 ToupView，支持 Win32/WinRT/Linux/macOS/Android；x86/x64/ARM HF/ARM EL/ARM64 系统，提供测量、标注、拼接、景深融合等功能，支持 C/C++、C#、Python、ImageJ、μManager 等开发环境

核心性能指标

分辨率

20.0MP (5440×3648)

帧率

19fps@5440×3648; 50fps@2736×1824; 60fps@1824×1216

像元尺寸

2.4um × 2.4um

数据接口

USB3.0（USB3.1 GEN1）

显微成像特性

专业显微应用

针对生物医学、材料科学、工业检测等显微观察需求优化，支持明场、暗场、相差、荧光等多种观察方式

优秀色彩还原

精确的色彩还原算法和白平衡控制，确保样本颜色真实准确，满足病理诊断等专业需求

测量分析功能

配套软件提供长度、面积、角度等测量工具，支持标注、统计分析，满足定量分析需求

图像处理能力

支持实时图像增强、景深融合、图像拼接等高级功能，提升观察效果和成像质量

I3ISPM20000KPA 产品手册

PDF格式，包含详细技术参数和尺寸结构

下载手册

SDK开发包

支持Windows、Linux、macOS等多平台

获取SDK

3D模型文件

STEP格式，用于机械设计集成

下载3D

包装清单 #

I3 系列工业机器视觉相机（USB3 / GigE / 10GigE）标准配置与装箱信息

建议配套套件（USB3）

相机整机 - USB3.0 接口
电源适配器 - 12V/36W 航空电源
I/O线缆 - 6 Pin线缆或延长线缆
USB3.0线缆 - Micro USB3.0线缆
镜头（选配）

USB3.0 即插即用，紧凑体积便于嵌入。

建议配套套件（GigE）

相机整机 - GigE 接口
I/O线缆 - 7 Pin线缆或延长线缆
GigE线缆
镜头（选配）

GigE 支持长距离传输，适合分布式视觉系统。

建议配套套件（10GigE）

相机整机 - 10GigE 接口
电源适配器 - 12V/36W 航空电源
I/O线缆 - 7 Pin线缆或延长线缆
10GigE线缆
镜头（选配） - M42或F接口镜头

10GigE 提供高带宽，需 12V 航空电源，适合高分辨率高帧率。

点击上方接口按钮可切换对应清单

产品尺寸 #

I3 系列工业机器视觉相机外形尺寸示意

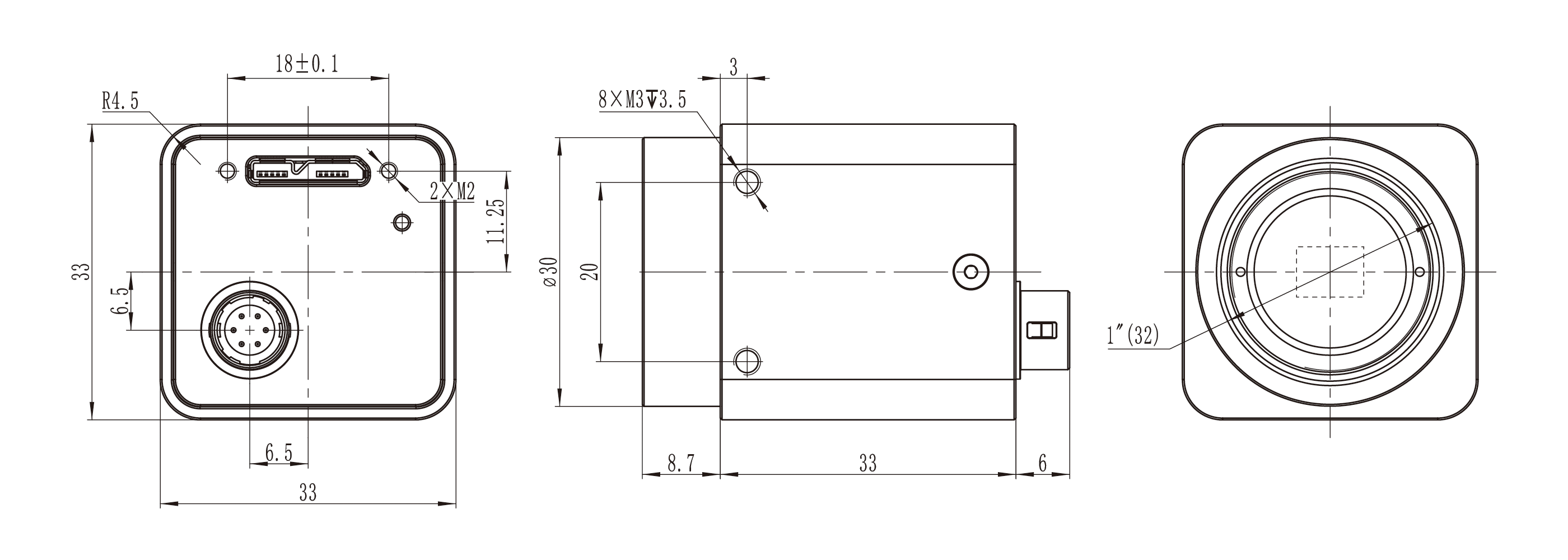

I3ISPM GigE 尺寸（33mm）

GigE 外形尺寸图

适用：GigE 接口机型

I3ISPM USB3 尺寸（38mm）

USB3 外形尺寸图

适用：USB3.0 接口机型

I3ISPM 10GigE 尺寸（无风扇）

10GigE 外形尺寸图

适用：10GigE 接口无风扇版本

I3ISPM 10GigE 尺寸（带风扇）

10GigE 外形尺寸图

适用：10GigE 接口带风扇版本

点击图片可查看大图

I3ISPM系列是图谱光电推出的紧凑型高速USB3.0工业相机，分辨率覆盖50万至2040万像素，适配1/2.9"至1.1"靶面尺寸的多款Sony与Gpixel高性能CMOS传感器。该系列相机体积仅33×33×33mm，支持全局快门与卷帘快门，兼顾高帧率与高画质，适合工业自动化、机器视觉及科学成像应用。
