I3ISPM系列
产品介绍
I3ISPM 系列采用 Sony 与 GPixel CMOS 图像传感器，提供彩色及黑白机型，分辨率覆盖 0.5–20.4 MP，靶面覆盖 1/3.1″–1.1″。依机型支持全局快门或卷帘快门，最高帧率可达 620fps。系列提供 USB3.0、GigE 与 10GigE 数据接口，外形尺寸和供电方式依型号而异，适用于不同带宽与安装空间需求。配套 ToupView 与跨平台 SDK，便于图像采集和系统集成。
产品特点
- 分辨率覆盖 0.5–20.4 MP，靶面覆盖 1/3.1″–1.1″（依机型）
- 全局快门与卷帘快门机型可选，最高帧率可达 620fps
- 数据接口：USB3.0 / GigE / 10GigE（依机型）
- 支持 8/10/12-bit 等数据输出及多种 Binning 模式（依机型）
- 机身尺寸覆盖 33mm × 33mm × 33mm 至 48mm × 54mm × 65.2mm（依机型）
- 配套 ToupView 与跨平台 SDK，支持 Windows / Linux / macOS / Android（依机型）
产品型号
紧凑型高速工业相机｜0.5–20.4 MP｜1/3.1″–1.1″｜USB3.0 / GigE / 10GigE
| 产品型号 | 传感器/尺寸 | 分辨率 | 像素尺寸 | 快门方式 | 帧率 | 数据接口 | 色彩 | 操作 |
|---|---|---|---|---|---|---|---|---|
| I3ISPM03100KPB-G |
Sony IMX265LQR
1/1.8" (8.84mm) | 7.07mm × 5.3mm
|
3.1MP (2048×1536) | 3.45μm × 3.45μm | 全局快门 |
37fps@2048×1536
115.1fps@1024×768
|
GigE |
|
查看详情 |
| I3ISPM07100KPB-10G |
Sony IMX420LQJ-C
1.1" (17.47mm) | 14.4mm × 9.9mm
|
7.1MP (3200×2200) | 4.5μm × 4.5μm | 全局快门 |
160fps@3200×2200
300fps@1600×1100
|
10GigE |
|
查看详情 |
| I3ISPM00500KPA |
Sony IMX433LQJ
1/1.7" (9.20mm) | 7.31mm × 5.58mm
|
0.5MP (812×620) | 9.0μm × 9.0μm | 全局快门 |
166.5fps@812×620
|
USB3.0 |
|
查看详情 |
| I3ISPM01500KPA |
Sony IMX273LQR
1/2.9" (6.21mm) | 4.97mm × 3.73mm
|
1.5MP (1440×1080) | 3.45μm × 3.45μm | 全局快门 |
227.2fps@1440×1080
382.7fps@720×540
|
USB3.0 |
|
查看详情 |
| I3ISPM02000KPB |
Sony IMX385LQR-C
1/2" (8.00mm) | 6.4mm × 4.8mm
|
2.0MP (1920×1080) | 3.75μm × 3.75μm | 卷帘快门 |
124.0fps@1920×1080
|
USB3.0 |
|
查看详情 |
| I3ISPM02300KPA |
Sony IMX174LQJ
1/1.2" (13.27mm) | 11.25mm × 7.03mm
|
2.3MP (1920×1200) | 5.86μm × 5.86μm | 全局快门 |
165fps@1920×1200
|
USB3.0 |
|
查看详情 |
| I3ISPM02300KPB |
Sony IMX249LQJ
1/1.2" (13.27mm) | 11.25mm × 7.03mm
|
2.3MP (1920×1200) | 5.86μm × 5.86μm | 全局快门 |
30fps@1920×1200
|
USB3.0 |
|
查看详情 |
| I3ISPM02400KPA |
GPixel GMAX4002
1/1.7" (9.49mm) | 8.19mm × 4.8mm
|
2.4MP (2048×1200) | 4.0μm × 4.0μm | 全局快门 |
155fps@2048×1200
620fps@1024×600
|
USB3.0 |
|
查看详情 |
| I3ISPM03100KPA |
Sony IMX252LQR
1/1.8" (8.84mm) | 7.07mm × 5.3mm
|
3.1MP (2048×1536) | 3.45μm × 3.45μm | 全局快门 |
115fps@2048×1536
230.3fps@1024×768
|
USB3.0 |
|
查看详情 |
| I3ISPM03100KPB |
Sony IMX265LQR
1/1.8" (8.84mm) | 7.07mm × 5.3mm
|
3.1MP (2048×1536) | 3.45μm × 3.45μm | 全局快门 |
55.4fps@2048×1536
115.1fps@1024×768
|
USB3.0 |
|
查看详情 |
| I3ISPM03200KPA |
Sony IMX900AQR
1/3.1" (5.76mm) | 4.61mm × 3.46mm
|
3.2MP (2048×1536) | 2.25μm × 2.25μm | 全局快门 |
53.4fps@2048×1536
126.8fps@1024×768
|
USB3.0 |
|
查看详情 |
| I3ISPM03200KPA-G |
Sony IMX900AQR
1/3.1" (5.76mm) | 4.61mm × 3.46mm
|
3.2MP (2048×1536) | 2.25μm × 2.25μm | 全局快门 |
36.9fps@2048×1536
123.6fps@1024×768
|
GigE |
|
查看详情 |
| I3ISPM04200KPA |
Sony IMX664AAQR
1/1.8" (8.96mm) | 7.8mm × 4.41mm
|
4.2MP (2688×1520) | 2.9μm × 2.9μm | 卷帘快门 |
88.1fps@2688×1520
116.1fps@1344×760
|
USB3.0 |
|
查看详情 |
| I3ISPM05000KPA |
Sony IMX250LQR
2/3" (11.02mm) | 8.45mm × 7.07mm
|
5.0MP (2448×2048) | 3.45μm × 3.45μm | 全局快门 |
71.1fps@2448×2048
170.4fps@1224×1024
|
USB3.0 |
|
查看详情 |
| I3ISPM05000KPB |
Sony IMX264LQR
2/3" (11.02mm) | 8.45mm × 7.07mm
|
5.0MP (2448×1536) | 3.45μm × 3.45μm | 全局快门 |
35.6fps@2448×1536
87.6fps@1224×1024
|
USB3.0 |
|
查看详情 |
| I3ISPM05000KPB-G |
Sony IMX264LQR
2/3" (11.02mm) | 8.45mm × 7.07mm
|
5.0MP (2448×2048) | 3.45μm × 3.45μm | 全局快门 |
23.9fps@2448×2048
87.6fps@1224×1024
|
GigE |
|
查看详情 |
| I3ISPM05100KPA |
GPixel GMAX3405
2/3" (10.85mm) | 8.32mm × 6.96mm
|
5.1MP (2448×2048) | 3.4μm × 3.4μm | 全局快门 |
71fps@2448×2048
100fps@1224×1024
|
USB3.0 |
|
查看详情 |
| I3ISPM06300KPA |
Sony IMX178LQJ
1/1.8" (8.86mm) | 7.37mm × 4.92mm
|
6.3MP (3072×2048) | 2.4μm × 2.4μm | 卷帘快门 |
58.7fps@3072×2048
59.5fps@1536×1024
|
USB3.0 |
|
查看详情 |
| I3ISPM08000KPA |
Sony IMX546-AAQJ
2/3" (11.00mm) | 7.78mm × 7.78mm
|
8.0MP (2832×2832) | 2.74μm × 2.74μm | 全局快门 |
41.2fps@2832×2832
113fps@1408×1408
|
USB3.0 |
|
查看详情 |
| I3ISPM08300KPA |
Sony IMX678-AAQR1-C
1/1.8" (8.81mm) | 7.68mm × 4.32mm
|
8.3MP (3840×2160) | 2.0μm × 2.0μm | 卷帘快门 |
42.6fps@3840×2160
63.4fps@1920×1080
|
USB3.0 |
|
查看详情 |
| I3ISPM08300KPB |
Sony IMX585-AAQJ1-C
1/1.2" (12.78mm) | 11.14mm × 6.26mm
|
8.3MP (3840×2160) | 2.9μm × 2.9μm | 卷帘快门 |
44.4fps@3840×2160
59.2fps@1920×1080
|
USB3.0 |
|
查看详情 |
| I3ISPM12000KPA |
Sony IMX226CQJ
1/1.7" (9.40mm) | 7.52mm × 5.64mm
|
12MP (4000×3000) | 1.85μm × 1.85μm | 卷帘快门 |
25.3fps@4000×3000
62.2fps@2048×1080
25.3fps@2000×1500
25.2fps@1280×1000
|
USB3.0 |
|
查看详情 |
| I3ISPM12000KPB |
Sony IMX676-AACR
1/1.6" (10.00mm) | 7.07mm × 7.07mm
|
12MP (3536×3536) | 2.0μm × 2.0μm | 卷帘快门 |
21.1fps@3536×3536
65.8fps@1760×1760
|
USB3.0 |
|
查看详情 |
| I3ISPM01700KPA |
Sony IMX432LQJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
1.7MP (1600×1100) | 9.0μm × 9.0μm | 全局快门 |
98.6fps@1600×1100
|
USB3.0 |
|
查看详情 |
| I3ISPM01700KPA-G |
Sony IMX432LQJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
1.7MP (1600×1100) | 9.0μm × 9.0μm | 全局快门 |
66fps@1600×1100
|
GigE |
|
查看详情 |
| I3ISPM01700KPB |
Sony IMX425LQJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
1.7MP (1584×1100) | 9.0μm × 9.0μm | 全局快门 |
180.1fps@1584×1100
|
USB3.0 |
|
查看详情 |
| I3ISPM02000KPA |
Sony IMX430LQJ
1/1.7" (9.20mm) | 7.31mm × 5.58mm
|
2.0MP (1624×1240) | 4.5μm × 4.5μm | 全局快门 |
132fps@1624×1240
|
USB3.0 |
|
查看详情 |
| I3ISPM02800KPA |
Sony IMX421LQJ
2/3" (10.92mm) | 8.71mm × 6.59mm
|
2.8MP (1936×1464) | 4.5μm × 4.5μm | 全局快门 |
121fps@1936×1464
425fps@968×732
|
USB3.0 |
|
查看详情 |
| I3ISPM02800KPA-G |
Sony IMX421LQJ
2/3" (10.92mm) | 8.71mm × 6.59mm
|
2.8MP (1920×1464) | 4.5μm × 4.5μm | 全局快门 |
41.4fps@1920×1464
165.6fps@960×732
|
GigE |
|
查看详情 |
| I3ISPM07100KPA |
Sony IMX428LQJ
1.1" (17.47mm) | 14.4mm × 9.9mm
|
7.1MP (3200×2200) | 4.5μm × 4.5μm | 全局快门 |
51.4fps@3200×2200
133.8fps@1584×1100
|
USB3.0 |
|
查看详情 |
| I3ISPM12300KPA |
Sony IMX304LQR-C
1.1" (17.52mm) | 14.13mm × 10.35mm
|
12.3MP (4096×3000) | 3.45μm × 3.45μm | 全局快门 |
23.4fps@4096×3000
46.3fps@2048×1500
46.3fps@1024×750
|
USB3.0 |
|
查看详情 |
| I3ISPM12500KPA |
GPixel GMAX3412
1.1" (17.41mm) | 13.93mm × 10.44mm
|
12.5MP (4096×3072) | 3.4μm × 3.4μm | 全局快门 |
31.3fps@4096×3072
|
USB3.0 |
|
查看详情 |
| I3ISPM20000KPA |
Sony IMX283CQJ
1" (9.20mm) | 7.31mm × 5.58mm
|
20MP (5440×3648) | 2.4μm × 2.4μm | 卷帘快门 |
19fps@5440×3648
50fps@2736×1824
60fps@1824×1216
|
USB3.0（USB3.1 GEN1） |
|
查看详情 |
| I3ISPM20400KPA |
Sony IMX541-AAQJ-C
1.1" (17.42mm) | 12.32mm × 12.32mm
|
20.4MP (4496×4496) | 2.74μm × 2.74μm | 全局快门 |
17.5fps@4496×4496
64.4fps@2240×2240
64.4fps@1120×1120
|
USB3.0 |
|
查看详情 |
包装清单 #
I3 系列工业机器视觉相机（USB3 / GigE / 10GigE）标准配置与装箱信息
建议配套套件（USB3）
- 相机整机 - USB3.0 接口
- 电源适配器 - 12V/36W 航空电源
- I/O线缆 - 6 Pin线缆或延长线缆
- USB3.0线缆 - Micro USB3.0线缆
- 镜头（选配）
建议配套套件（GigE）
- 相机整机 - GigE 接口
- I/O线缆 - 7 Pin线缆或延长线缆
- GigE线缆
- 镜头（选配）
建议配套套件（10GigE）
- 相机整机 - 10GigE 接口
- 电源适配器 - 12V/36W 航空电源
- I/O线缆 - 7 Pin线缆或延长线缆
- 10GigE线缆
- 镜头（选配） - M42或F接口镜头
产品尺寸 #

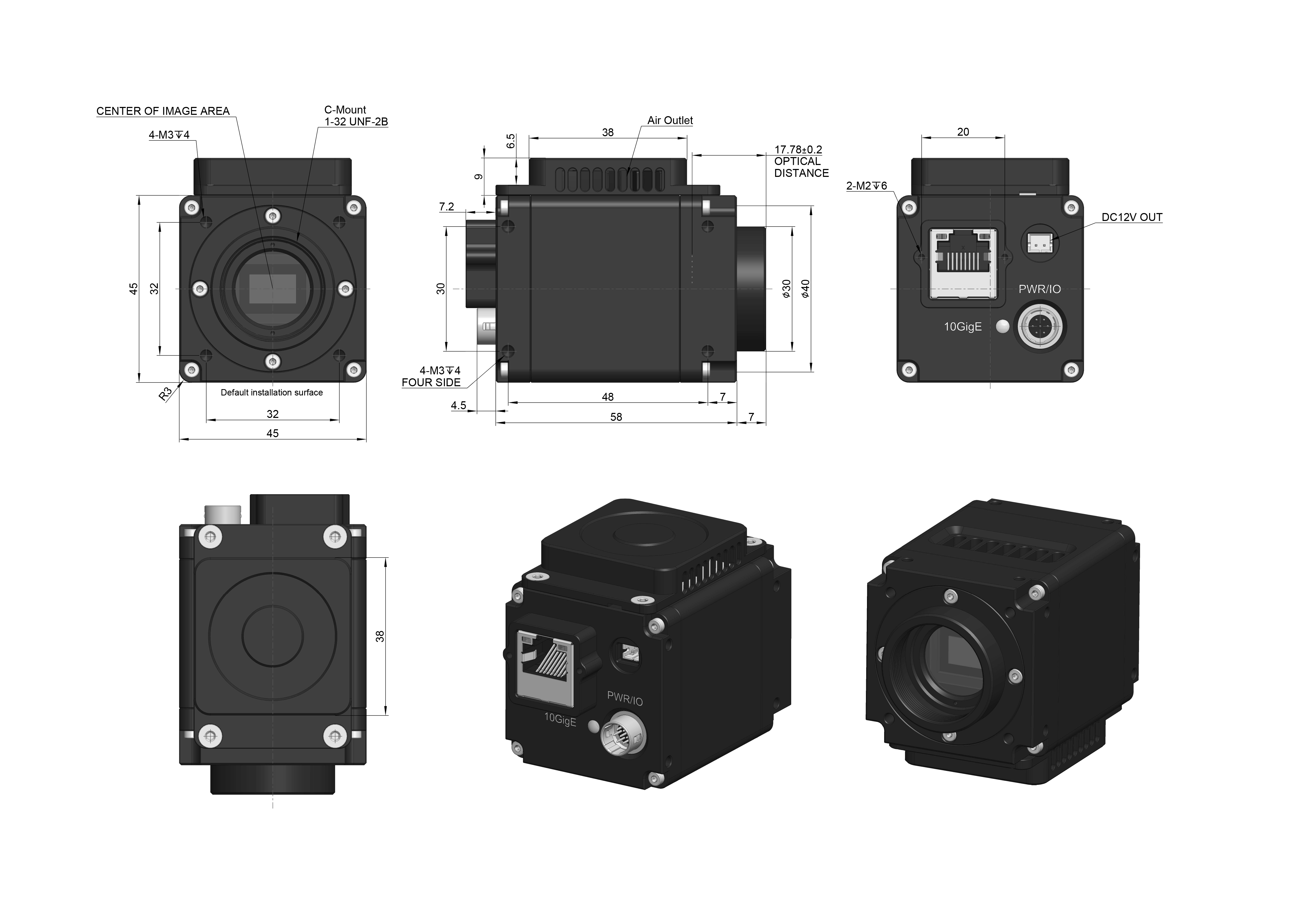

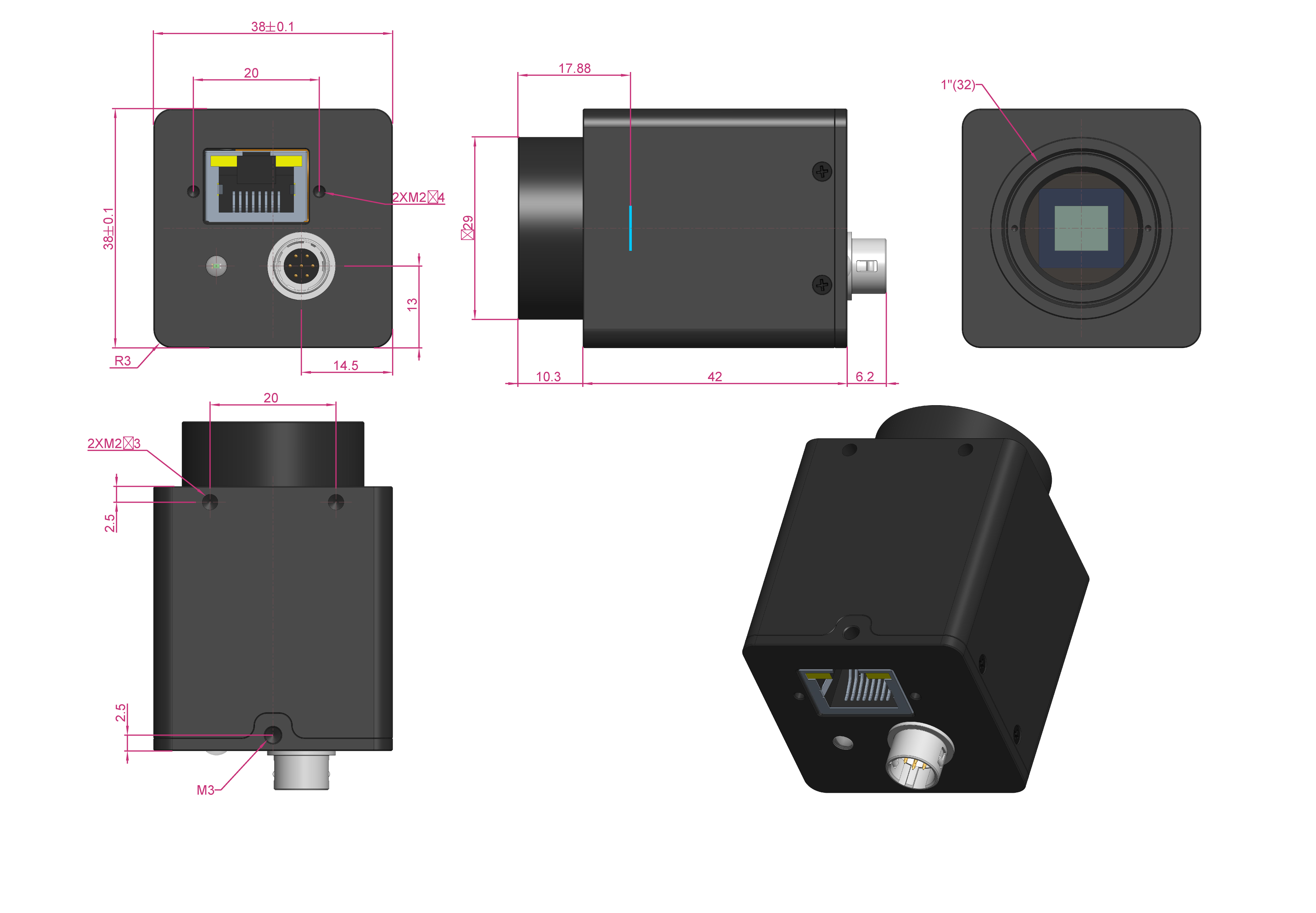

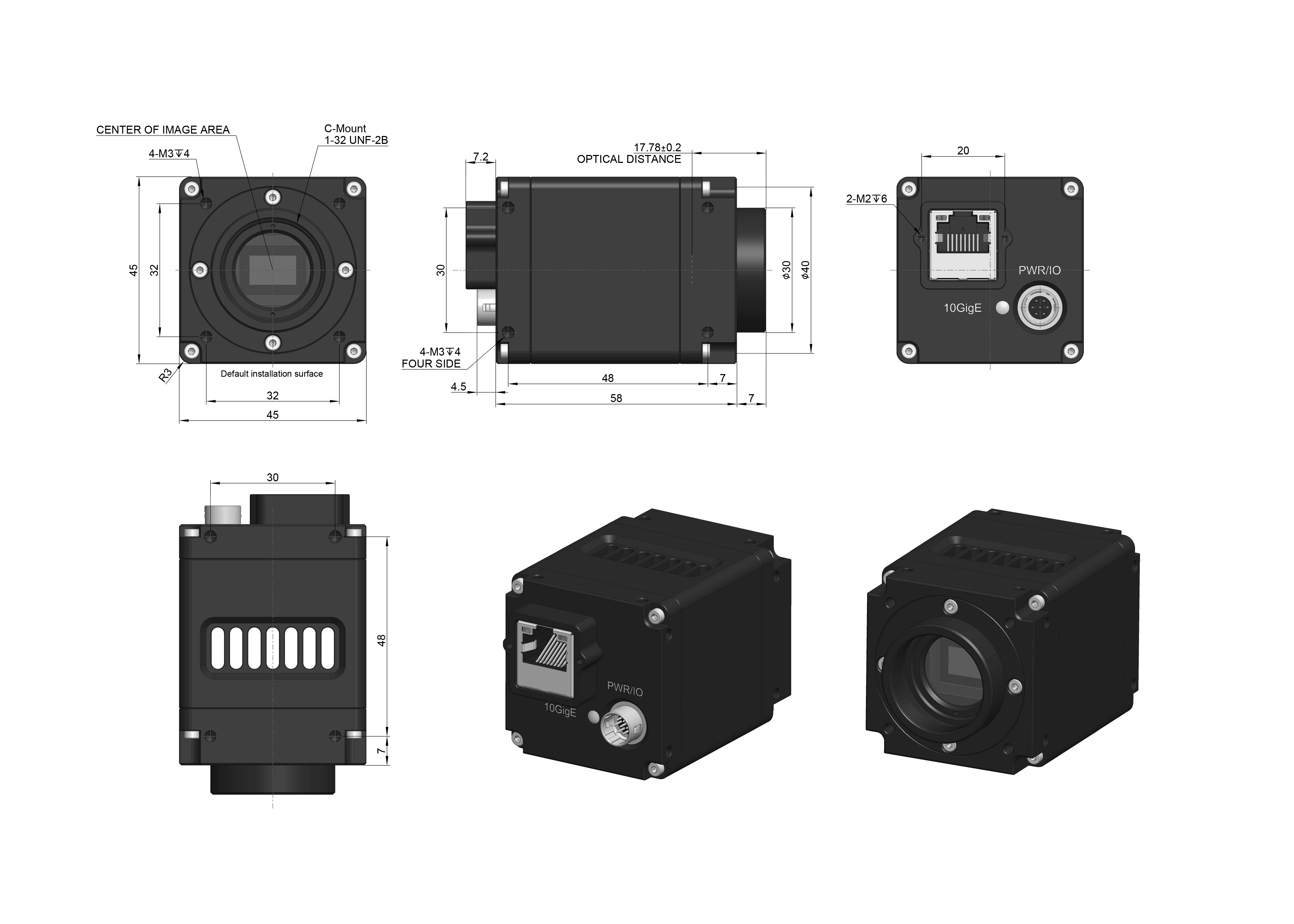

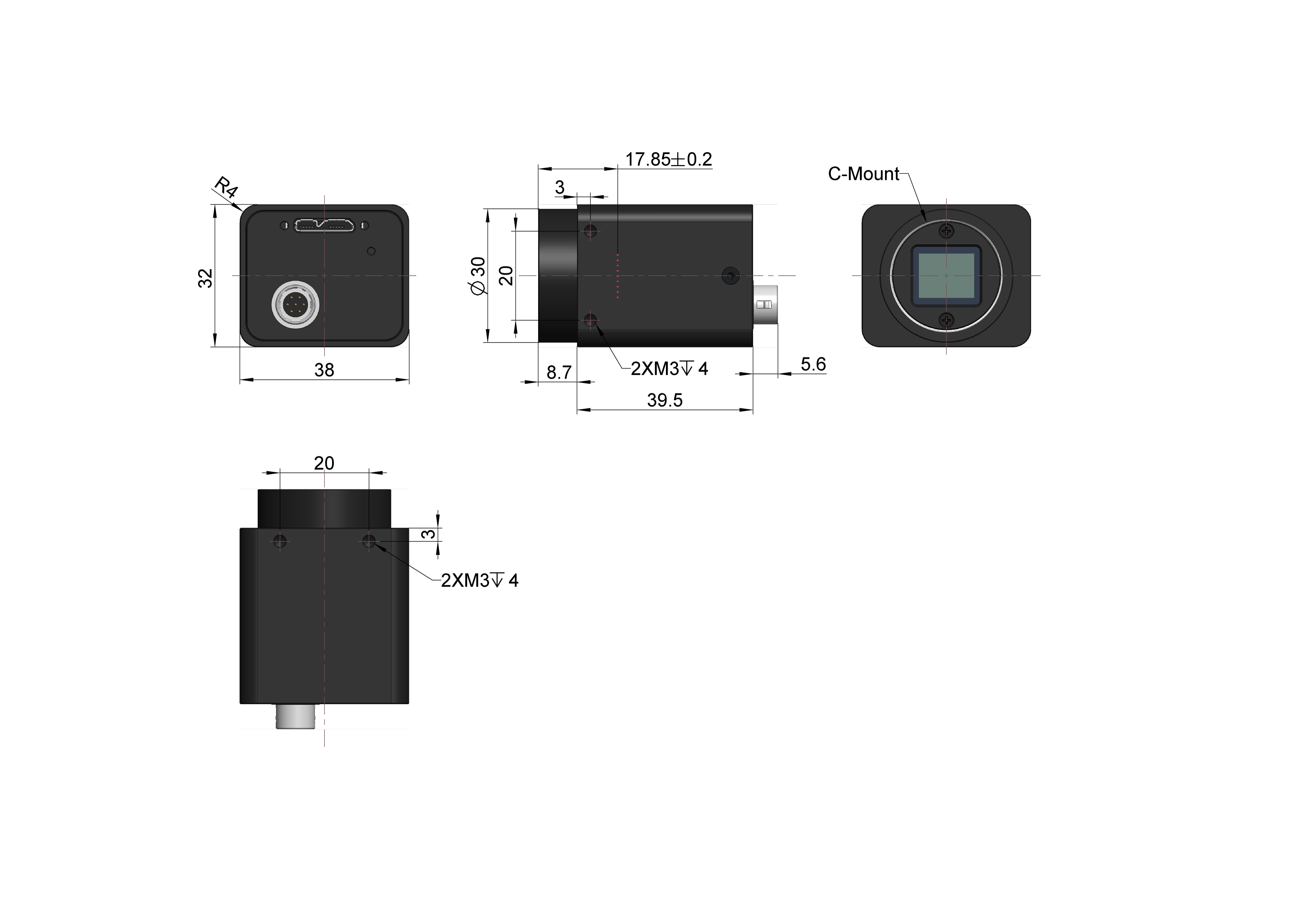

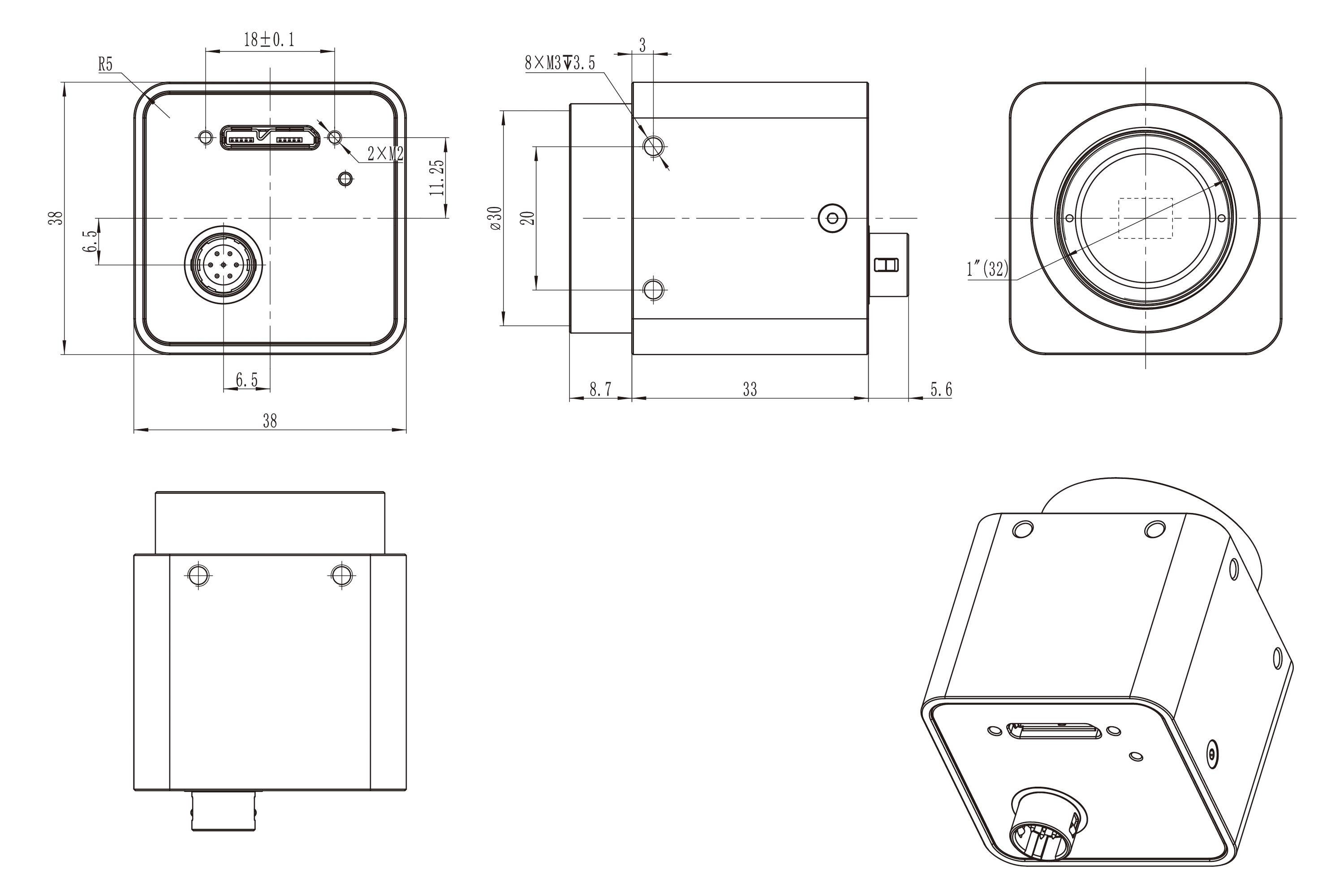

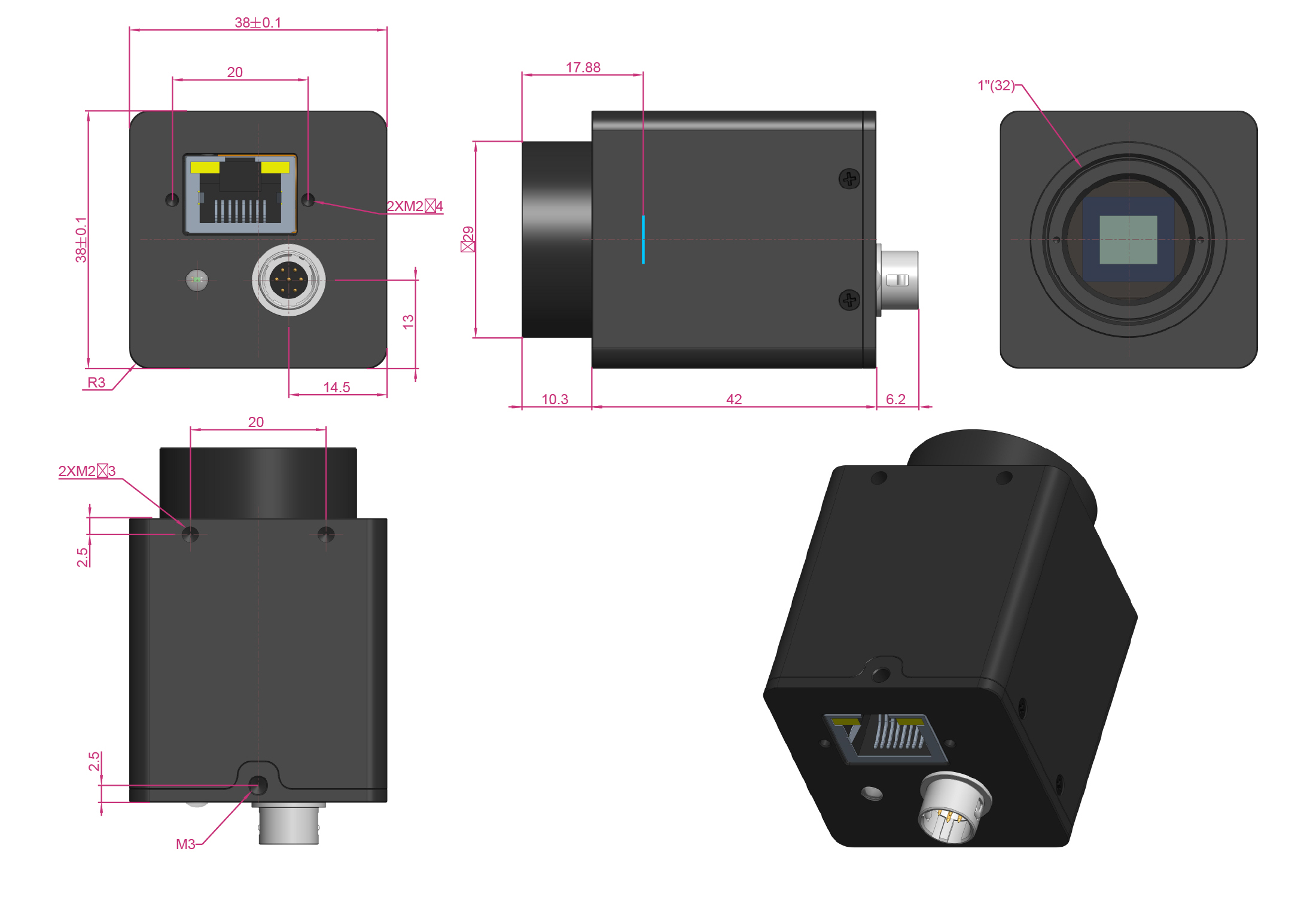

I3 系列工业机器视觉相机外形尺寸示意
I3ISPM 系列为紧凑型工业相机，分辨率覆盖 0.5–20.4 MP，按型号提供 USB3.0、GigE 与 10GigE 接口以及全局快门、卷帘快门方案。机身尺寸与供电方式依型号而异，配套 ToupView 与跨平台 SDK。
核心特性
超紧凑设计
最小33×33×33mm（依机型）
全局快门技术
多数型号支持，无拖影成像
超高速成像
最高620fps采集能力
多分辨率覆盖
0.5MP到20.4MP全系列
性能参数亮点
最高帧率
600 fps
低分辨率模式分辨率范围
0.5-20.4MP
多规格选择机身尺寸
33mm³
仅重70g动态范围
73 dB
高对比度产品深度介绍
广泛的传感器选择平台
搭载Sony IMX433、IMX273、IMX252、IMX541、Gpixel GMAX4002等传感器，覆盖从低分辨率高速到高像素精细成像的广泛需求。像素尺寸从2.74µm至9.0µm，兼顾高灵敏度与细节分辨率。典型机型动态范围最高73dB，信噪比达50dB，适合高对比度环境的精准成像。
卓越的高速成像性能
帧率可达620fps（低分辨率模式），典型高像素机型如2040万像素型号在4496×4496分辨率下可实现17.5fps。0.5MP型号可达166.5fps@812×620，2.4MP型号可实现620fps@1024×600。支持多种硬件或软件 Binning 模式（依机型）。
先进的快门技术选择
多数型号支持全局快门，适合高速运动场景，有效消除图像拖影。同时也提供高动态卷帘快门方案，满足不同应用需求。6µs至15s的宽曝光范围，8bit/10bit/12bit输出位深选择，为多样化的检测与分析应用提供充分的灵活性。
极致紧凑的工业级设计
系列采用紧凑型金属机身，尺寸、重量与功耗依型号而异。USB3.0 型号由接口供电，GigE、10GigE 等型号采用外部直流供电；I/O 配置依型号提供光耦隔离输入/输出及非隔离端口。工作温度覆盖 -10~50℃，适合长期部署。
完善的软件生态系统
支持Windows、Linux、macOS、Android平台，提供C/C++、C#/VB.NET、Python、DirectShow、Twain等接口，便于二次开发。丰富的SDK功能和完整的开发文档，使得系统集成变得简单高效。无论是工业自动化、机器视觉还是科学研究应用，都能快速部署并投入使用。
