VisionCore156A
产品介绍
VisionCore156A 是图谱光电推出的 15.6 英寸触摸屏 Android 系统平板，内置 RK3588 高性能嵌入式处理器，配备 8GB LPDDR4X 内存与 128GB EMMC 存储。该平台提供 HDMI 输入/输出、RJ45 千兆网络、Type-C、USB3.0、TF 卡、音频与 VESA 壁挂等丰富接口，可搭配 USB、NETWORK、HDMI 等多种接口相机使用，实现视频和图像的采集、处理与分析，适用于工业智能检测、医学医疗、生物显微观察等应用。
产品特点
- 15.6英寸 FHD 触摸屏，1920×1080 分辨率，支持多点电容触摸
- Android 12 系统，RK3588 高性能处理器，4xCortex-A76 + 4xCortex-A55 架构
- 8GB LPDDR4X 内存与 128GB EMMC 存储，适合本地图像处理与数据保存
- HDMI-A 2.0 输入/输出，兼容多种 HDMI 相机与外接显示场景
- RJ45 千兆以太网、WiFi5 2.4G/5G 与 BT5.0，支持网络化部署
- Type-C OTG、2个 USB3.0、TF 卡、3.5mm 耳机与 VESA 壁挂接口，扩展能力丰富

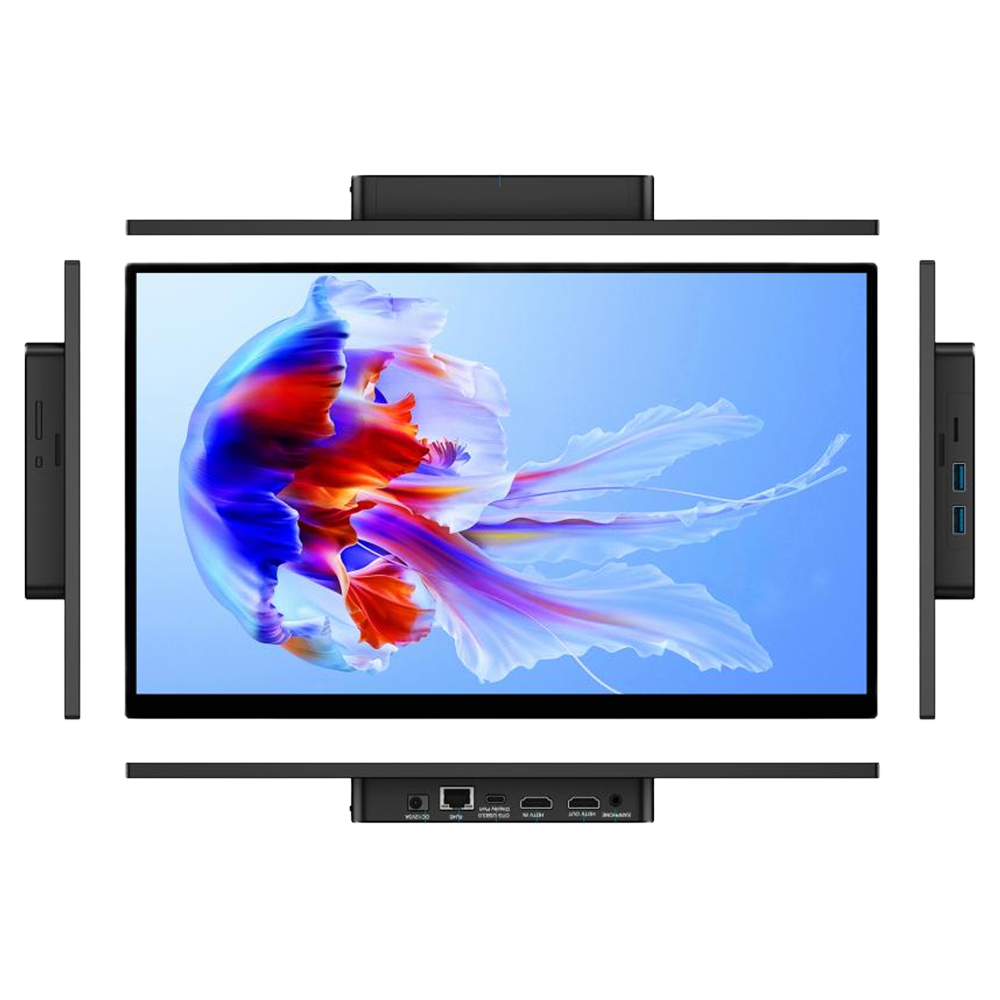

VisionCore156A 15.6英寸 Android 触摸屏智能控制平台
VisionCore156A 是图谱光电推出的 15.6 英寸触摸屏 Android 系统平板，内置 RK3588 高性能嵌入式处理器，配备 8GB LPDDR4X 内存与 128GB EMMC 存储。该平台提供 HDMI 输入/输出、RJ45 千兆网络、Type-C、USB3.0、TF 卡、音频与 VESA 壁挂等丰富接口，可搭配 USB、NETWORK、HDMI 等多种接口相机使用，实现视频和图像的采集、处理与分析，适用于工业智能检测、医学医疗、生物显微观察等应用。
Android XCamView 软件说明
该文档说明 VisionCore156A 上 Android XCamView 软件的使用方法，包括相机连接、图像预览、测量、ISP 调节、AI 检测、存储、网络设置与软件升级。
下载软件说明| 产品型号 | 操作系统 | 处理器 | 内存 | 存储 | 显示尺寸 | 分辨率 | 接口能力 |
|---|---|---|---|---|---|---|---|
| VisionCore156A | Android 12 | RK3588 | 8GB LPDDR4X | 128GB EMMC | 15.6英寸 | 1920×1080 | HDMI / USB3.0 / NETWORK / Type-C |
15.6英寸 FHD 触摸屏，1920×1080 分辨率，支持多点电容触摸
Android 12 系统，RK3588 高性能处理器，4xCortex-A76 + 4xCortex-A55 架构
8GB LPDDR4X 内存与 128GB EMMC 存储，适合本地图像处理与数据保存
HDMI-A 2.0 输入/输出，兼容多种 HDMI 相机与外接显示场景
RJ45 千兆以太网、WiFi5 2.4G/5G 与 BT5.0，支持网络化部署
Type-C OTG、2个 USB3.0、TF 卡、3.5mm 耳机与 VESA 壁挂接口，扩展能力丰富
接口规格
| 电源 | DC12V3A |
| HDMI 视频输入 | HDMI-A 2.0 |
| HDMI 视频输出 | HDMI-A 2.0 |
| 网络接口 | RJ45 1000Mbps 以太网接口 |
| Type-C | OTG接口，可作为 host 连接 U 盘等外设；也可作为 device 输出 DP 视频 |
| USB 接口 | 2个 USB3.0，用于连接 U 盘等设备 |
| VESA 壁挂 | 100×100 / 75×75mm |
显示规格
| 显示区域 | 344.16(H) × 193.59(V)mm |
| 分辨率 | 1920(RGB)×1080, FHD（16:9） |
| 亮度 | 300 cd/㎡ (Typ.) |
| 对比度 | 1000:1 (Typ.) |
| 刷新频率 | 60Hz |
| 重量 | 1065g |
功能规格
| CPU | 4xCortex-A76 + 4xCortex-A55 |
| CPU主频 | 2.4GHz |
| GPU | Mali-G610 |
| 触摸方式 | 电容触摸 G+FF，支持多点触摸 |
| 网络 | RJ45 千兆网络；WiFi5 2.4G/5G + BT5.0 |
| 电源 | 接入电源 DC12V 3A；最大功耗17W；待机功耗<0.5W |

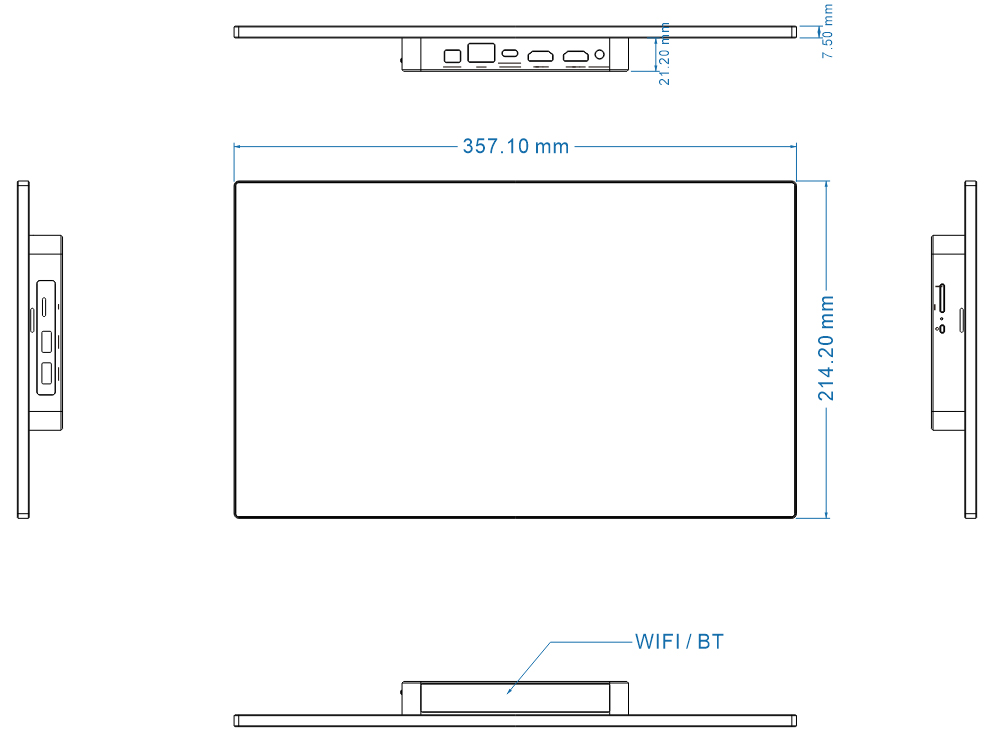

VisionCore156A｜外观结构尺寸图 #
15.6 英寸 FHD 触摸屏平台，支持 VESA 壁挂安装
结构与显示关键参数
| 显示尺寸 | 15.6英寸 |
| 显示区域 | 344.16(H) × 193.59(V)mm |
| 外观尺寸 | 357.1(H) × 214.2(V)mm |
| 外观厚度 | 27.5mm |
| 重量 | 1065g |
| VESA 壁挂 | 100×100 / 75×75mm |
VisionCore156A｜接口与系统能力 #
面向 USB、NETWORK、HDMI 相机的 Android 图像采集与分析平台
Android 计算平台
搭载 RK3588 处理器， 配备 8GB LPDDR4X 内存与 128GB EMMC 存储，可承担现场图像预览、处理与分析任务。
- Android 12 系统，适合嵌入式应用部署
- Mali-G610 GPU，支持图像显示与处理加速
多接口接入
- HDMI 输入/输出：HDMI-A 2.0；HDMI-A 2.0
- 千兆网络：RJ45 1000Mbps 以太网接口
- USB / Type-C：2个 USB3.0，用于连接 U 盘等设备；OTG接口，可作为 host 连接 U 盘等外设；也可作为 device 输出 DP 视频
- 存储扩展：TF卡存储接口
FHD 触控显示
- 分辨率：1920(RGB)×1080, FHD（16:9）
- 亮度：300 cd/㎡ (Typ.)
- 视角：89/89/89/89(Typ.)(CR≥10)
- 触摸：电容触摸 G+FF，支持多点触摸

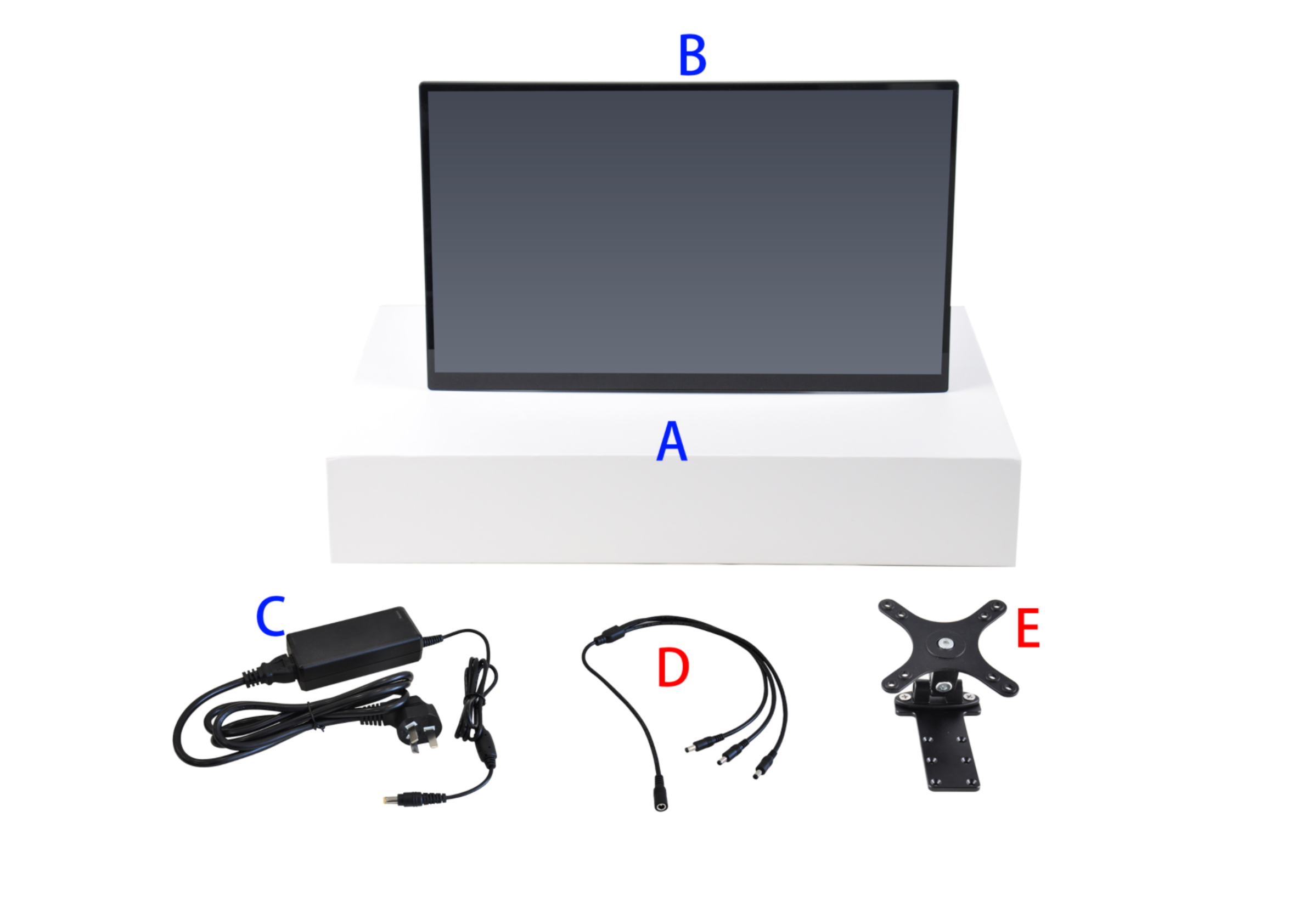

VisionCore156A｜包装清单 #
标准装箱清单与可选附件
标准装箱清单
- 相机包装盒规格：L:44.1cm W:29.1cm H:7.5cm（1pcs, 2.1公斤/每盒）
- VisionCore156A 触摸屏一台
- 电源适配器：输入 AC 100~240V 50Hz/60Hz，输出 DC 12V 5A，可选国标/美标/欧标/英标电源线
可选附件
- 一分三电源线
- 转接支架
