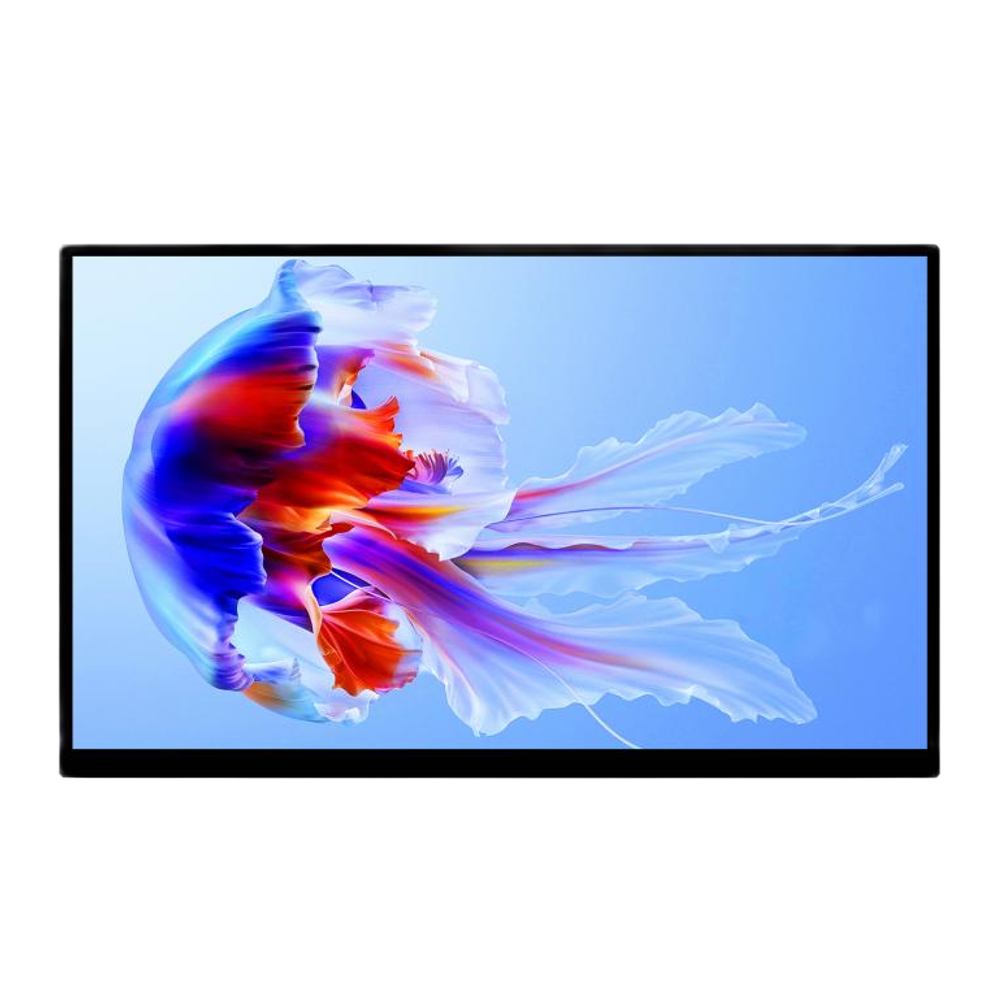

VisionCore156A Android触摸屏智能控制平台
VisionCore156A 是 15.6 英寸 Android 系统触摸屏平台， 搭载 RK3588 处理器、 8GB LPDDR4X 内存与 128GB EMMC 存储， 可搭配 USB、NETWORK、HDMI 相机完成视频图像采集、处理和分析。
产品特点
- 15.6英寸 FHD Android 触摸屏智能平台
- RK3588 高性能嵌入式处理器
- HDMI 输入/输出与 USB/NETWORK/HDMI 相机适配
- RJ45 千兆网、WiFi5、Type-C、USB3.0 与 TF 存储扩展
- VESA 100×100 / 75×75mm 壁挂安装
产品详情
| 型号与系统 | |
| 型号 | VisionCore156A |
| 操作系统 | Android 12 |
| 处理器 | RK3588 |
| CPU | 4xCortex-A76 + 4xCortex-A55 |
| CPU主频 | 2.4GHz |
| GPU | Mali-G610 |
| 内存 | 8GB LPDDR4X |
| 存储 | 128GB EMMC |
| 触摸方式 | 电容触摸 G+FF，支持多点触摸 |
| 喇叭输出 | 8欧 1.5W × 2 |
| 网络 | RJ45 千兆网络；WiFi5 2.4G/5G + BT5.0 |
| 接口规格 | |
| 电源 | DC12V3A |
| HDMI 视频输入 | HDMI-A 2.0 |
| HDMI 视频输出 | HDMI-A 2.0 |
| 网络接口 | RJ45 1000Mbps 以太网接口 |
| Type-C | OTG接口，可作为 host 连接 U 盘等外设；也可作为 device 输出 DP 视频 |
| USB 接口 | 2个 USB3.0，用于连接 U 盘等设备 |
| 耳机 | 标准 3.5mm 接口 |
| TF接口 | TF卡存储接口 |
| 音量按键 | 2个音量按键，用于调节音量 |
| 电源按键 | 用于屏幕息屏亮屏，长按关机 |
| VESA壁挂 | 100×100 / 75×75mm |
| 显示规格 | |
| 显示尺寸 | 15.6英寸 |
| 显示区域 | 344.16(H) × 193.59(V)mm |
| 分辨率 | 1920(RGB)×1080, FHD（16:9） |
| 亮度 | 300 cd/㎡ (Typ.) |
| 对比度 | 1000:1 (Typ.) |
| 刷新频率 | 60Hz |
| 显示颜色 | 16.7M (8-bit) |
| 色域 | 72% NTSC (Typ.) |
| 响应时间 | 11/9(Tr/Td)ms |
| 可视角度 | 89/89/89/89(Typ.)(CR≥10) |
| 外观尺寸 | 357.1(H) × 214.2(V)mm |
| 外观厚度 | 27.5mm |
| 重量 | 1065g |
| 环境与供电 | |
| 电源 | 接入电源 DC12V 3A；最大功耗17W；待机功耗<0.5W |
| 工作温度 | 0℃～60℃ |
| 储存温度 | -20℃～70℃ |
| 工作湿度 | 10%～80%（无冷凝） |
| 存储湿度 | 10%～90%（无冷凝） |
产品概述
VisionCore156A 是图谱光电推出的 15.6 英寸触摸屏 Android 系统平板，内置 RK3588 高性能嵌入式处理器，配备 8GB LPDDR4X 内存与 128GB EMMC 存储。该平台提供 HDMI 输入/输出、RJ45 千兆网络、Type-C、USB3.0、TF 卡、音频与 VESA 壁挂等丰富接口，可搭配 USB、NETWORK、HDMI 等多种接口相机使用，实现视频和图像的采集、处理与分析，适用于工业智能检测、医学医疗、生物显微观察等应用。
工业智能检测
搭配 USB、NETWORK、HDMI 相机进行视频图像采集、处理与分析。
医学医疗
搭配 USB、NETWORK、HDMI 相机进行视频图像采集、处理与分析。

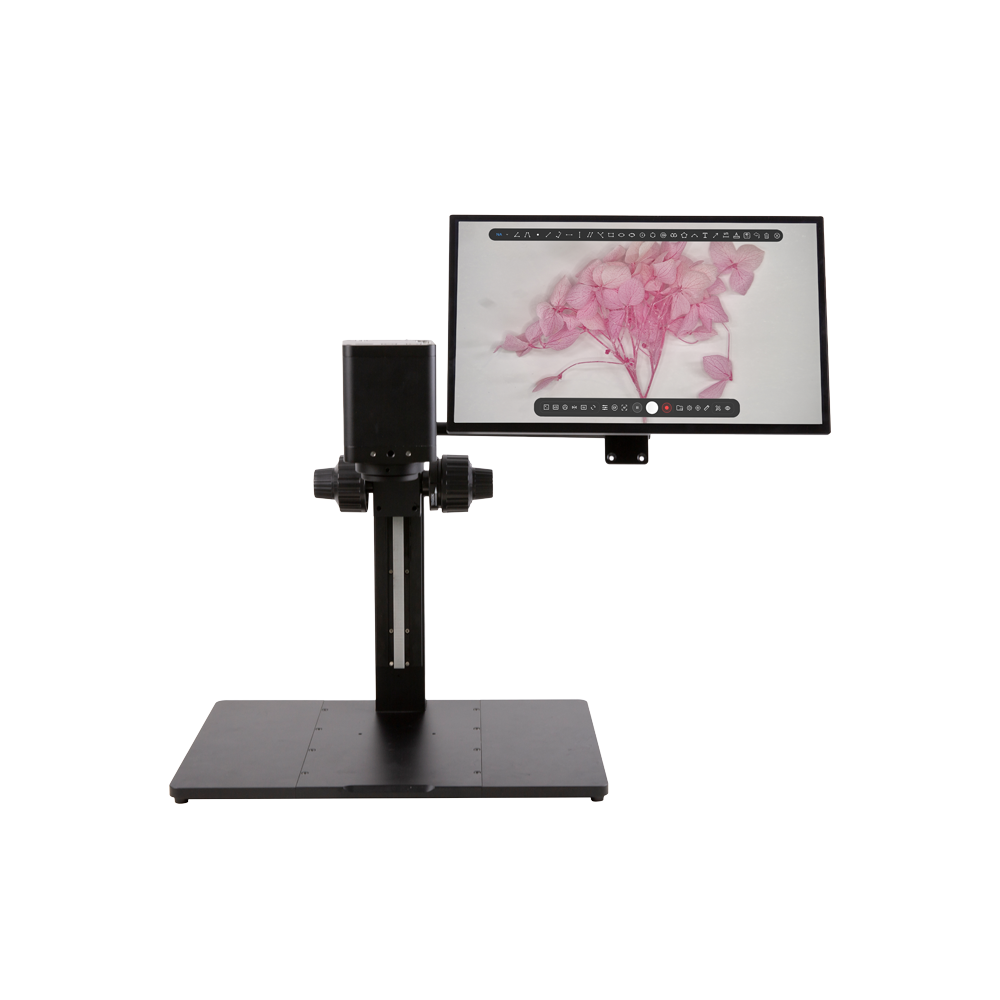

生物显微观察
搭配 USB、NETWORK、HDMI 相机进行视频图像采集、处理与分析。
显微图像采集处理
搭配 USB、NETWORK、HDMI 相机进行视频图像采集、处理与分析。
网络化教学与演示
搭配 USB、NETWORK、HDMI 相机进行视频图像采集、处理与分析。
资料下载
产品说明书与 Android XCamView 软件使用说明可直接下载；如需 SDK 或选型支持，请联系销售工程师。
VisionCore156A 产品说明书
介绍触摸屏硬件规格、接口规格、显示规格、外观尺寸、安装方式与包装清单。
Android XCamView 软件说明
说明触摸屏内置 XCamView 软件如何连接相机、预览图像、执行测量、调节 ISP、使用 AI 检测、配置网络存储并完成软件升级。
VisionCore156A｜外观结构尺寸图 #
15.6 英寸 FHD 触摸屏平台，支持 VESA 壁挂安装
结构与显示关键参数
| 显示尺寸 | 15.6英寸 |
| 显示区域 | 344.16(H) × 193.59(V)mm |
| 外观尺寸 | 357.1(H) × 214.2(V)mm |
| 外观厚度 | 27.5mm |
| 重量 | 1065g |
| VESA 壁挂 | 100×100 / 75×75mm |

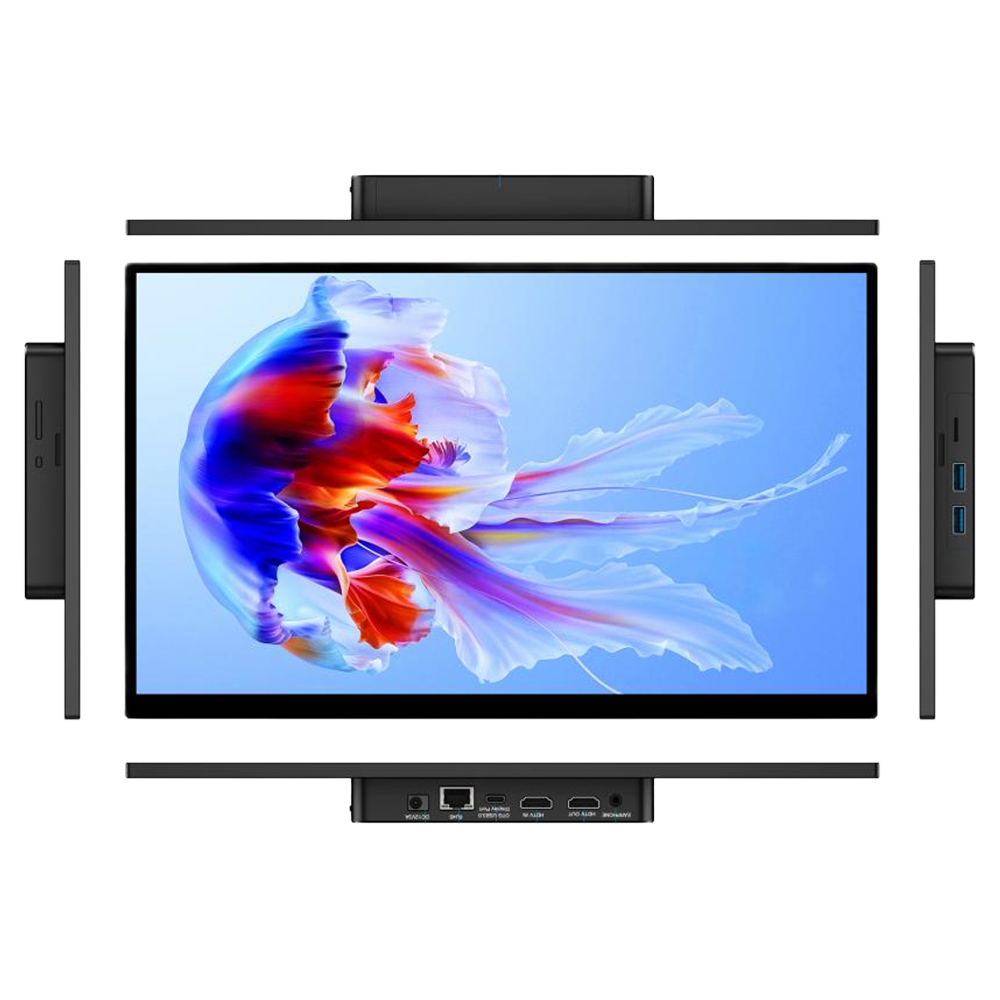

VisionCore156A｜接口与系统能力 #
面向 USB、NETWORK、HDMI 相机的 Android 图像采集与分析平台
Android 计算平台
搭载 RK3588 处理器， 配备 8GB LPDDR4X 内存与 128GB EMMC 存储，可承担现场图像预览、处理与分析任务。
- Android 12 系统，适合嵌入式应用部署
- Mali-G610 GPU，支持图像显示与处理加速
多接口接入
- HDMI 输入/输出：HDMI-A 2.0；HDMI-A 2.0
- 千兆网络：RJ45 1000Mbps 以太网接口
- USB / Type-C：2个 USB3.0，用于连接 U 盘等设备；OTG接口，可作为 host 连接 U 盘等外设；也可作为 device 输出 DP 视频
- 存储扩展：TF卡存储接口
FHD 触控显示
- 分辨率：1920(RGB)×1080, FHD（16:9）
- 亮度：300 cd/㎡ (Typ.)
- 视角：89/89/89/89(Typ.)(CR≥10)
- 触摸：电容触摸 G+FF，支持多点触摸
VisionCore156A｜包装清单 #
标准装箱清单与可选附件
标准装箱清单
- 相机包装盒规格：L:44.1cm W:29.1cm H:7.5cm（1pcs, 2.1公斤/每盒）
- VisionCore156A 触摸屏一台
- 电源适配器：输入 AC 100~240V 50Hz/60Hz，输出 DC 12V 5A，可选国标/美标/欧标/英标电源线
可选附件
- 一分三电源线
- 转接支架
